引言

電纜接頭是電力系統的重要部件,也是故障較多的環節,工作中會受到溫度場與電場的耦合,溫度異常升高。電纜接頭溫度過高會導致絕緣系統破壞,造成電力系統故障。因此,對電力電纜接頭溫度進行分析研究,對于提高電力系統運行安全性,降低風險具有重要意義。

對于電力電纜接頭發熱和容易出現故障的問題,可以采用仿真分析的方法,分析接頭溫度分布,這對改善電纜接頭情況,及時發現可能存在的問題具有重要意義。如果可以提前發現電力電纜接頭潛在問題,則能夠達到預防優先的效果,有利于保證系統安全使用,提高電力電纜的輸電質量。

本文介紹了電纜接頭內部結構和常見故障,對于溫度這一影響電纜接頭故障的主要參數進行仿真分析,建立三維模型,進行網格劃分,設定邊界函數。最后掌握了溫度與電纜接頭故障的關系,對于維持電纜接頭穩定性具有一定的參考價值。

1電纜接頭內部結構及故障類型

1.1電纜接頭內部結構

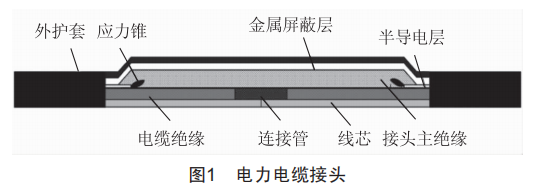

電纜接頭是電力電纜的重要組成部分,電纜接頭部位由于結構復雜,在工作過程中會出現一定的故障,影響電力系統安全運行。電纜接頭需要具備一定的熱學性能,對外界復雜的環境需要有一定的適應能力。電力電纜接頭的結構形式如圖1所示。

由圖1可知,電纜接頭從外到內分別為保護套、金屬屏蔽層、連接管等主要部分,電纜絕緣與外界隔離,保護電纜內部連接管和線芯。連接管一般需要倒角,防止鈍邊造成的電纜破壞,避免出現電應力集中。電纜接頭的結構對于溫度和電纜故障具有重要影響。

1.2電纜接頭出現的故障類型

電纜接頭在工作過程中會出現故障,對線路的穩定和正常運行不利,需要對故障進行分析,及時發現并排除故障。電纜接頭故障主要有兩種,即導體故障、絕緣故障。

(1)導體故障:電力線纜中線芯導體出現的故障,這種故障出現后會導致電流的通路斷開,影響電力系統正常工作。電力電纜內部有的是兩芯,有的是三芯,線芯出現故障后電纜就無法再發揮導體的作用。

(2)絕緣故障:表現在外部,包括外部絕緣體老化、破裂等。絕緣故障出現后,電路中的電流容易泄漏,導致電力系統安全性降低。

2電纜接頭溫度仿真研究

電纜接頭在出現故障時,外界直觀的表現是溫度,因此根據電纜接頭溫度的變化可以及時了解電纜接頭的狀態,出現故障時可以及時排除。為此,對電纜接頭開展仿真研究,以了解電纜內部溫度變化情況。

2.1仿真流程

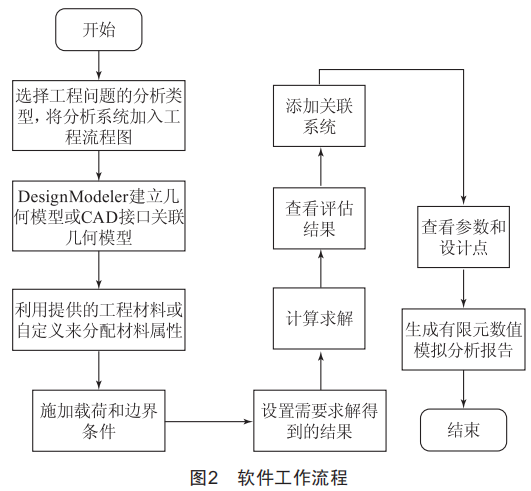

為了描述電纜接頭的溫度場,使用仿真軟件ANsys開展仿真分析。ANsys軟件是常用的工程模擬軟件,由美國ANSsS公司開發,在許多應用領域發揮著巨大作用。仿真軟件開展仿真分析時依據一定的流程,ANSsSworkbenchl4.5仿真過程如圖2所示。

對于電力線纜接頭需要選擇相應的仿真模塊,建立幾何模型,幾何模型的建立是進行仿真分析的重要步驟。建立完幾何模型后,設置材料屬性并對邊界條件進行限定,然后劃分網格,對邊界條件進行計算求解,輸出計算結果。

2.2電纜中間接頭建模與參數設置

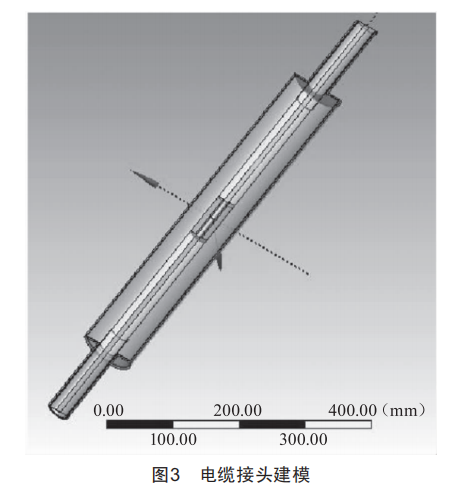

連接電纜的特點是選擇仿真模塊、設置參數的前提,根據電纜接頭,選擇Geometry模塊進行仿真分析,電纜中間接頭型號為JLS35-l/l。建立幾何模型如圖3所示。

該三維幾何模型包括電纜接頭的關鍵結構,主要包含連接管、電纜線芯、半導電層、絕緣層、金屬屏蔽層,這些結構需要在仿真過程中設置參數進行計算。

2.3網格劃分

網格劃分有利于仿真軟件快速求出結果,根據幾何模型的特點,網格可以劃分為三邊形狀或四邊形狀,這是根據電纜接頭決定的。三維幾何模型Meshing劃分,按照劃分的算法有獨立分片法和協調分片法,形狀包括六面體網格、棱錐網格、四面體網格、棱柱等。

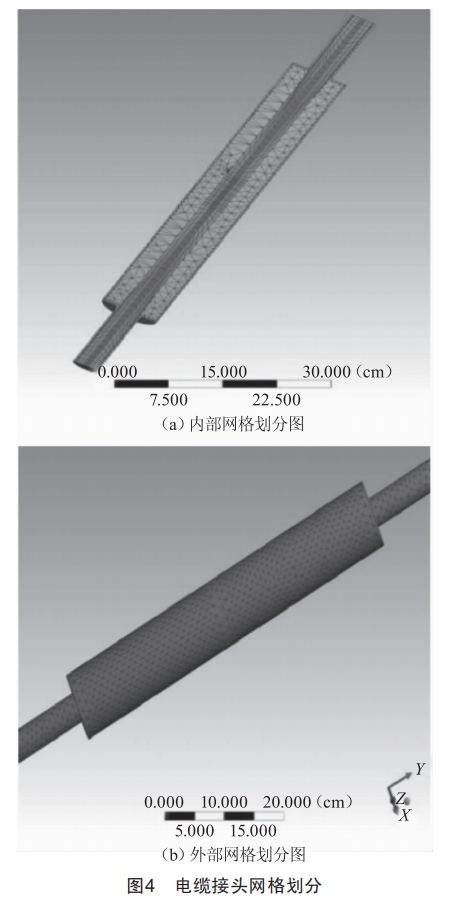

本文進行仿真分析時考慮軟件功能,綜合電纜接頭特性,采用四面體網格、協調分片算法劃分,以最大限度縮小網格。物理場參照Mechanical類型,單元尺寸l×l0-4m,相關性中心選擇Medium,網格膨脹層為None,網格劃分結果如圖4所示。

對于網格劃分而言,獨立分片算法的要求并不嚴格,用于統一尺寸網格。使用協調分片算法時,要避免實體之間的影響,用小公差法考慮零件。這種網格劃分在流體分析、電磁分析、機械分析領域應用較多。

2.4施加載荷和邊界條件

對電纜接頭進行電熱耦合模塊的仿真,設置電學類和熱學類邊界條件。添加電纜接頭流經的電壓、電流,根據熱力學定律,設置在放熱過程中的邊界條件。

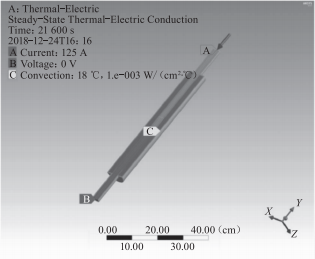

本文電纜接頭線芯通電發熱,電壓、電流分別設置為220V、12.5A,環境溫度設為18℃,電纜接頭發熱時存在對流,設置對流換熱系數為10w/(m2·℃)。設置邊界條件如圖5所示。

圖5設置邊界條件

3仿真結果分析

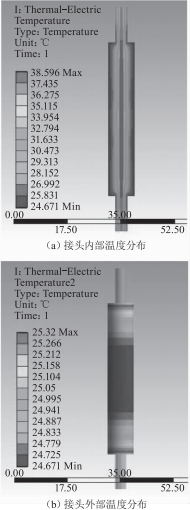

電纜接頭需要工作在理想的溫度下,電纜接頭產生的熱量一定程度上會向周?chē)鷤鬟f,熱量傳遞的過程會影響溫度的分布。本文選擇電阻等效長度72mm,電流225A,環境溫度18℃,溫度分布圖如圖6所示。

圖6長度為72mm的等效接觸電阻接頭溫度分布圖

本文連接管的長度72mm,根據圖6可知,電阻對溫度分布的影響較小,只有0.07℃,選擇的銅管長度不會影響模型復雜程度,可以改善仿真效果。接觸電阻電阻率為2×10-80·m,溫度為20℃,載流量為245A,等效仿真輸出仿真圖形,結果顯示,外表面中心溫度為27.784℃。接頭電阻可以使用,能夠保證安全運行的溫度閾值。

4實驗研究及結果對比

4.1實驗驗證

針對仿真結果進行驗證,并對比兩者的結果。在實驗室利用電力電纜開展溫升實驗,實驗設備包括恒溫箱、紅外成像儀、熱電偶,其中熱電偶溫度測量范圍為0~350℃,精度為0.5℃。

實驗裝置示意圖如圖7所示。

采用溫度測量裝置對電纜接頭的溫度進行測量,將TT-T-24熱電偶埋入電纜纜芯,外表用隔熱材料填充。

4.2仿真與實驗結果對比

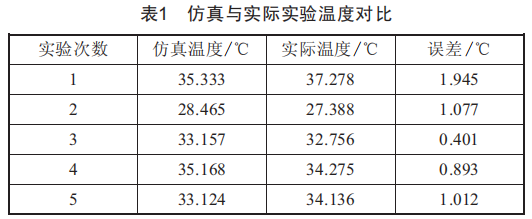

熱電偶對電纜接頭溫度測試采用多次測量的方式,對比仿真實驗測得的溫度與實際實驗溫度,整理如表1所示。

由表1可知,實際實驗測得的溫度與仿真結果的溫度最大誤差為1.945C,最小誤差為0.401C。誤差在可接受范圍之內,表明ANSYS仿真能夠用于電纜接頭溫度的測量。

5結語

本文介紹了電纜接頭內部結構和常見故障,對電纜接頭的溫度開展了ANSYS軟件仿真分析,通過建立三維模型、進行網格劃分、設定邊界函數,求得電纜接頭溫度分布的結果。最后進行實際實驗,發現仿真溫度與實際溫度誤差在可接受范圍之內,證實了仿真測溫的有效性,對于電纜接頭溫度研究具有一定的參考價值。
