根據中國汽車工業協會近日公布的2022年汽車工業產銷情況，新能源汽車銷量繼續呈爆發式增長，全年銷量超過680萬輛，滲透率進一步提升?？焖侔l(fā)展的新能源汽車市場離不開充電樁的支持。充電樁作為新能源汽車的基礎補能設施，進入全面規?；卣蛊?。在由政策驅動向需求驅動轉型的帶動下，國內新增公共充電樁市場空間將達到510億元。

交流充電樁與直流充電樁是充電樁最主要的兩種類型，已形成一定產業規模，帶動與之相適應的相關零部件迎來新的發展與增長階段。極海在充電樁應用與開發上具有簡易方便、安全可靠、實時穩定、功能豐富等特點，主控APM32系列工業級MCU以其集低功耗、高性能、高集成、高穩定等優勢，在主流充電樁的充電管理、數據通訊與處理等方面得到了充分利用。 目前極海交流/直流充電樁應用方案已獲得多家行業客戶的認可并實現量產出貨。

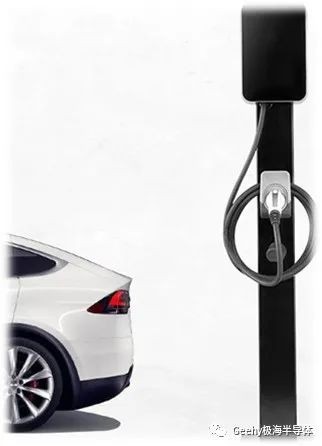

交流充電樁

交流充電樁，是指采用傳導方式為具有車載充電機的電動汽車提供交流電源的專用供電裝置，包括人機交互單元、控制單元、計量單元、安全防護單位，適用于小型純電動車或可插電混合動力電動車，一般充滿電的時間需要3到8個小時。

極海交流充電樁應用方案主控采用APM32F407系列工業級MCU實現控制與通信傳輸，是一款提供穩定輸出的應用方案，助力客戶產品快速落地。通過電壓電流檢測，該方案能實現持續有效的動力輸出。同時，可直觀讀取顯示面板信息，實現物聯實時通信終端服務，并通過電壓電流檢測分析充電效率。

APM32F407交流充電樁方案優勢：

■ 基于Arm® Cortex®-M4內核用于整樁控制

■ 交流工作電壓220VAC，額度輸出電流32A

■ 支持無線視頻IC卡、遙控、二維碼啟動，提供便捷地使用體驗

■ 集成運行/故障狀態監測、充電分時計量、歷史數據記錄與存儲功能

■ 聯動物聯網功能，實現物聯實時通信終端服務

■ 可通過電壓電流檢測，實時反饋電量/充電速率/滿電百分比/充滿剩余時間等信息，顯示面板可直觀讀取

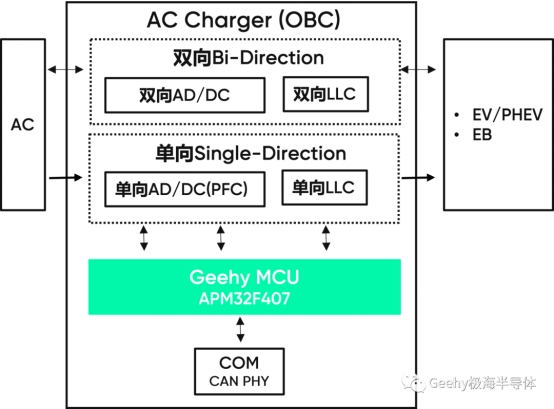

方案框圖

交流充電樁需要的實時人機交互、ADC采集高壓信號、PWM檢測、讀寫、數據記錄、光耦控制等功能，APM32F407系列MCU憑借豐富的外設及資源，都可滿足上述設計需求。

APM32F407系列MCU關鍵特性：

■ 工作主頻168MHz，支持單精度FPU與DSP指令

■ FLASH 512KB/1MB，SRAM 192+4KB，支持外部存儲器擴展

■ 豐富外設資源：12位ADC*3、12位DAC*2、U(S)ART*6、I2C*3、SPI*3(I2S*2)、USB_OTG*3、CAN*2、SDIO、Ethernet等

■ 支持BN/SM3/SM4國密算法

■ 封裝：LQFP64/100/144/176

■ 工作溫度：-40℃~+105℃

為向市場提供全方位的產品服務，極海針對不同的客戶與需求，提供多種充電樁產品應用方案，幫助客戶實現更多不同功能需求。同時，極海APM32系列MCU也將持續迭代升級產品性能與應用拓展。
