引言

D類功放指的是D類音頻功率放大器。通過控制開關單元的ON/OFF，驅動揚聲器的放大器稱D類放大器。D類功放因具有效率高、占板面積減少等特點，是藍牙音箱、家庭影院系統、聲霸音箱、車載音頻等系統的理想選擇。近年來，D類音頻功放IC符合現代社會的發展趨勢，使得應用越來越廣泛。

深圳市永阜康科技有限公司大力推廣最新20W、30W、50W雙聲道D類功放IC系列-HT366/HT328/HT338，可充分滿足藍牙音箱、聲霸音箱、便攜式音頻播放器及液晶電視 （LCD TV） 等應用。工作電壓范圍覆蓋4.5V-26V，全系列產品管腳兼容，工程師可透過重復使用同一PCB不同功率無縫切換，以節省成本及開發成本。

具體產品選型及參數如下表：

說明一：HT366/HT328/HT338全系列采用TSSOP-28封裝、管腳兼容；

說明二：雙聲道功放芯片系列，支持PBTL模式驅動單聲道；

說明三：Rdson越小，驅動能力越強，效率越高；

HT366/HT328/HT338應用信息

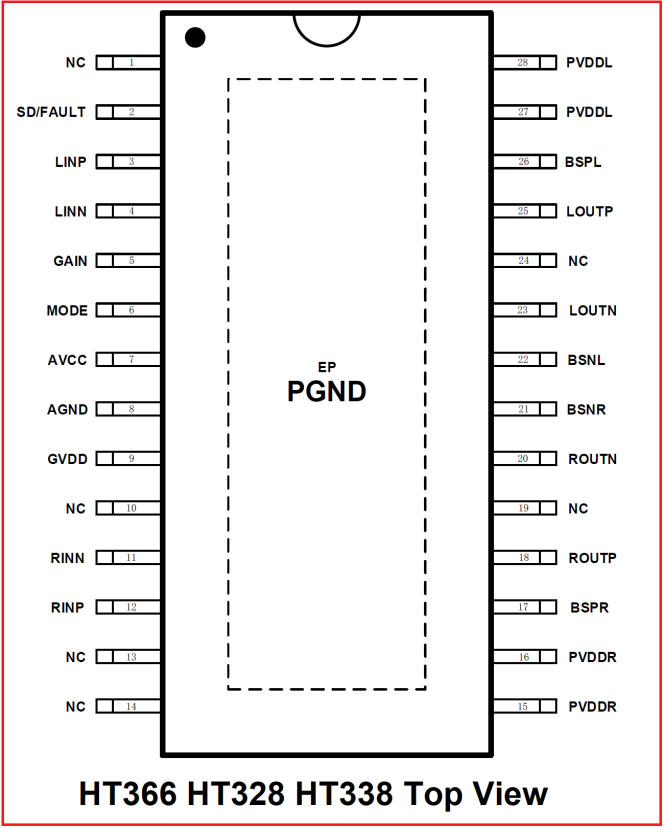

1.HT366/HT328/HT338腳位圖

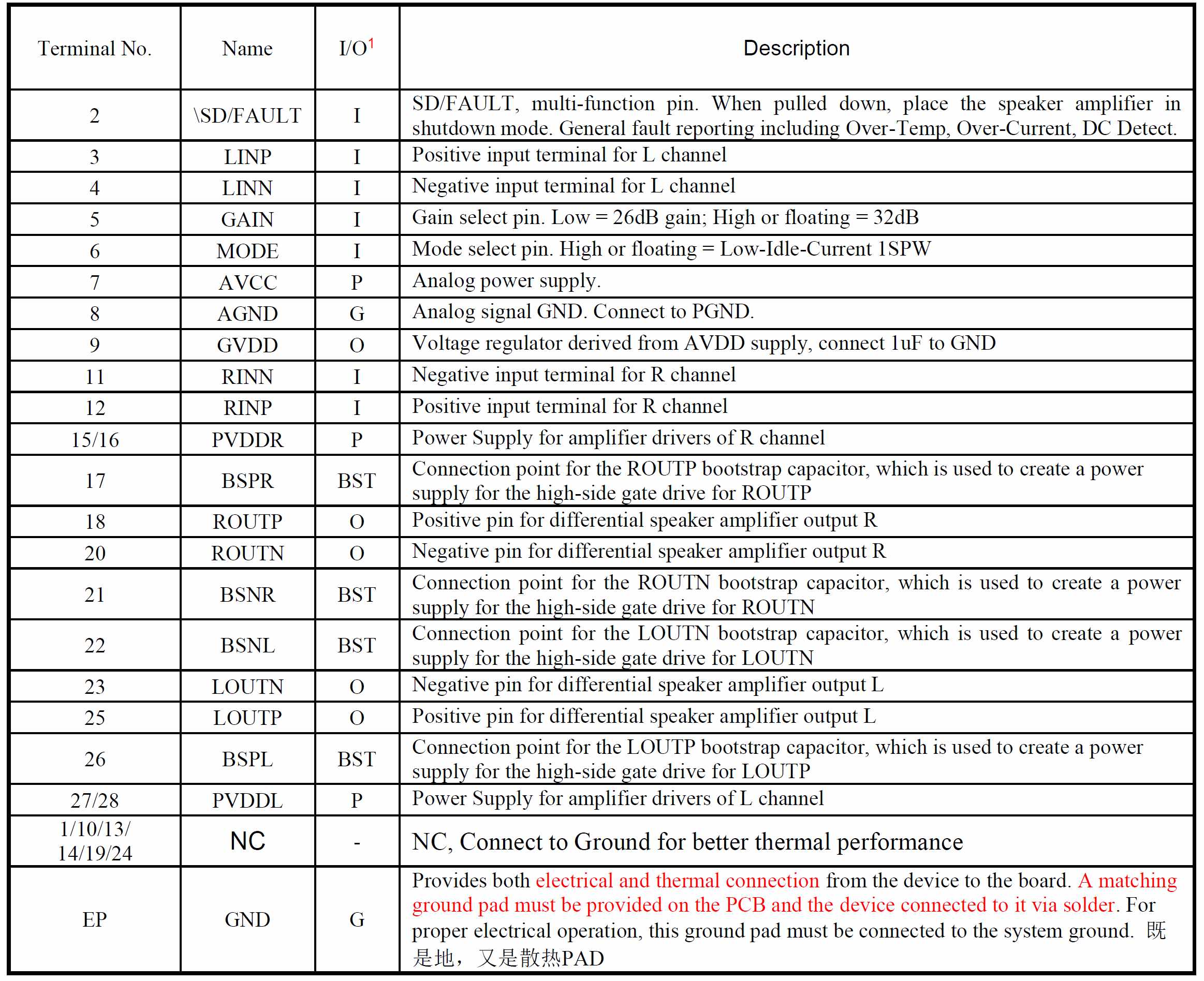

2.HT366/HT328/HT338管腳說明

3.HT366/HT328/HT338 DEMO板原理圖

4.HT366/HT328/HT338 DEMO板PCB頂層設計圖

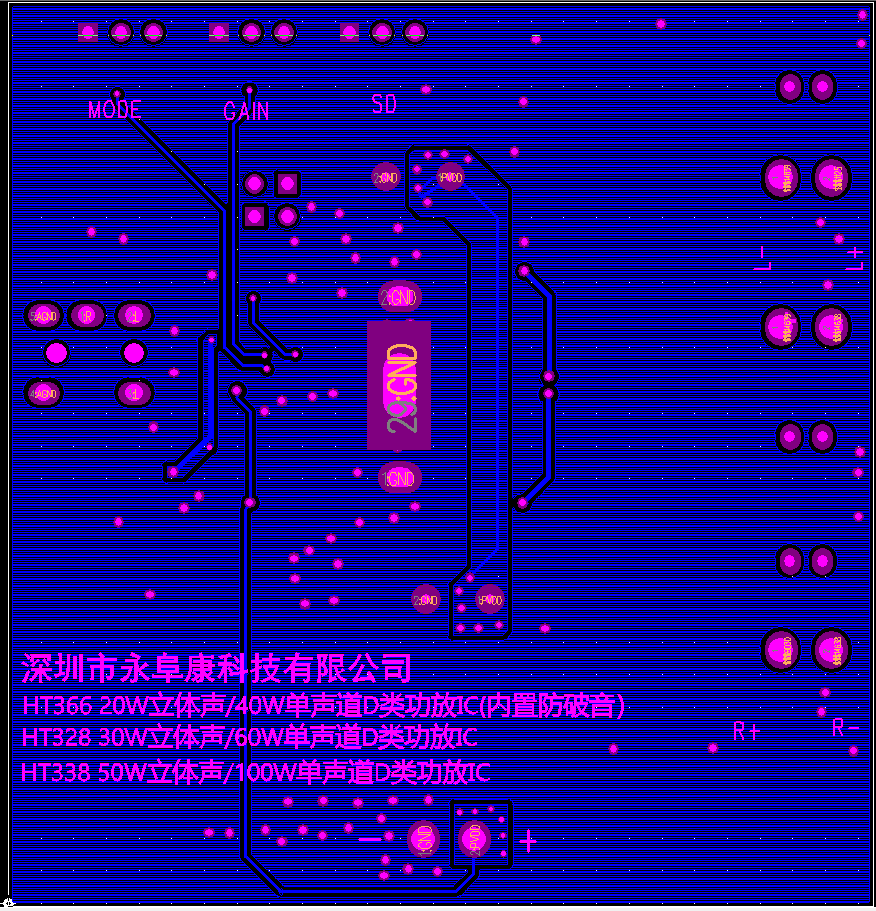

5.HT366/HT328/HT338 DEMO板PCB底層設計圖

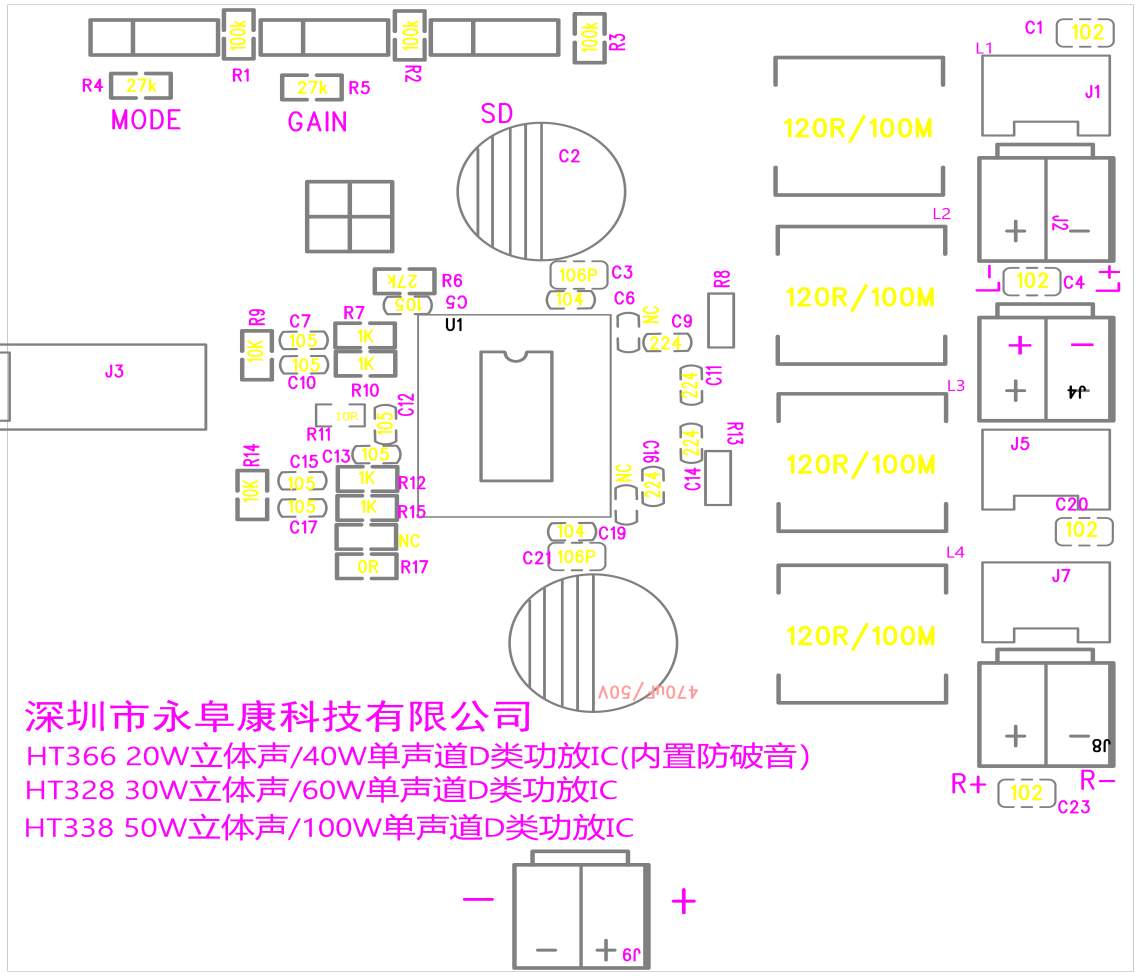

6.HT366/HT328/HT338 DEMO板貼片圖

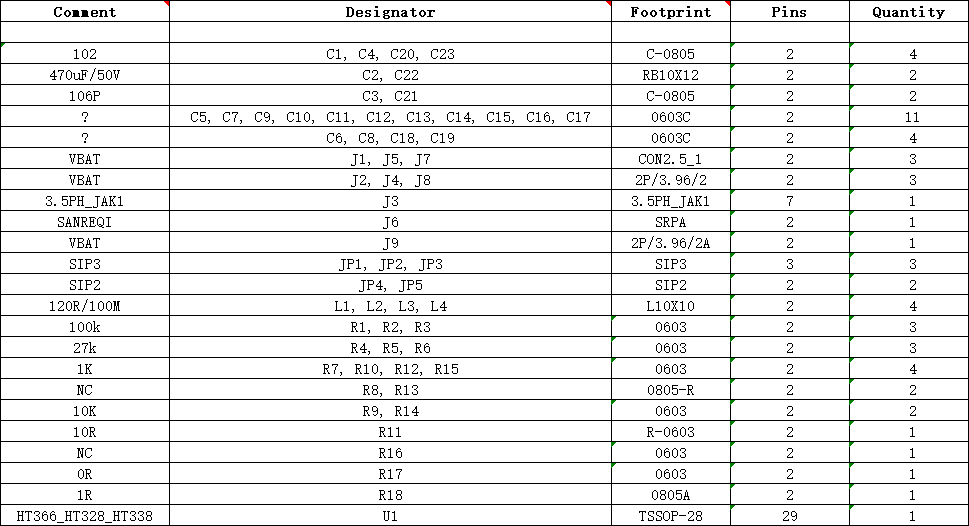

7.HT366/HT328/HT338 DEMO板物料清單

8.HT366/HT328/HT338 DEMO板實物圖
