引言

目前市場上很多兩節串聯大容量鋰電池的產品應用會附帶移動電源功能，如戶外藍牙音箱、充氣泵、車用吸塵器、對講機、 POS機等產品，需要輸入5V-15V的寬電壓輸入支持快充，對外輸出給手機、筆記本快速充電。

現在市場上一般采用升降壓型充電管理芯片+快充協議芯片來實現，應用設計及外圍比較復雜。深圳市永阜康科技有限公司現在大力推廣一顆內置PD3.0/QC3.0快充協議升降壓型35W兩節鋰電充放電SOC芯片-M12229,輸入電壓3.3V-20V，最大充電電流5A，最大輸入/輸出功率35W，適用于雙節串聯大容量鋰電池的快速充電場合。

概述

M12229是一款面向2串電芯35W移動電源應用的專用SOC，集成了同步開關升降壓變換器、電池充放電管理模塊（內置均衡控制）、顯示模塊、電量計算模塊，提供35W輸入／輸出功率。 支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2DCP等主流快充協議，并提供過壓／欠壓、過充／過放、過溫、過壓、過流、短路保護等完備的保護功能。配合簡單的外圍電路，即可組成雙串35W多口移動電源。

M12229 支持2串電芯(鋰電池及磷酸鐵鋰電池)，電芯規格支持 4.2V/4.25V/4.3V/4.4V/4.45V；芯片支持充電電流自適應，最大充電電流5A，集成電池充放電管理模塊，內置電池均衡控制，最大均衡電流 100mA，方便電池配對。

M12229 刷新了電壓精度的記錄，達到10mV 精度。得益于內置的高精度、高線性度的模-數轉換功能，M12229支持最小 10mV 的電壓采樣和 10mV 精度的電壓輸出，并保持滿量程的高線性度，而不是大部分公司的分段線性。

M12229采用QFN-48(6*6)封裝，管腳耐壓達 48V，支持軟啟動功能，具備過壓／欠壓、過充／過放、過溫、過壓、過流、短路保護等多重保護措施。

M12229應用信息

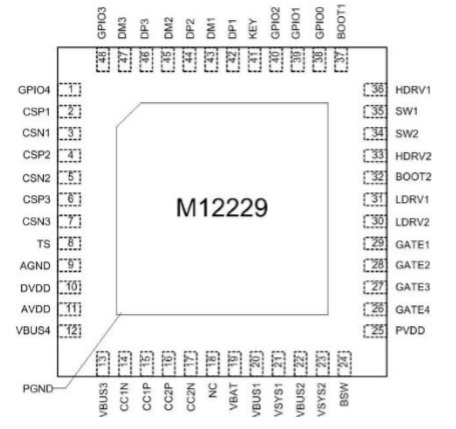

1.M12229腳位圖

2.M12229管腳說明

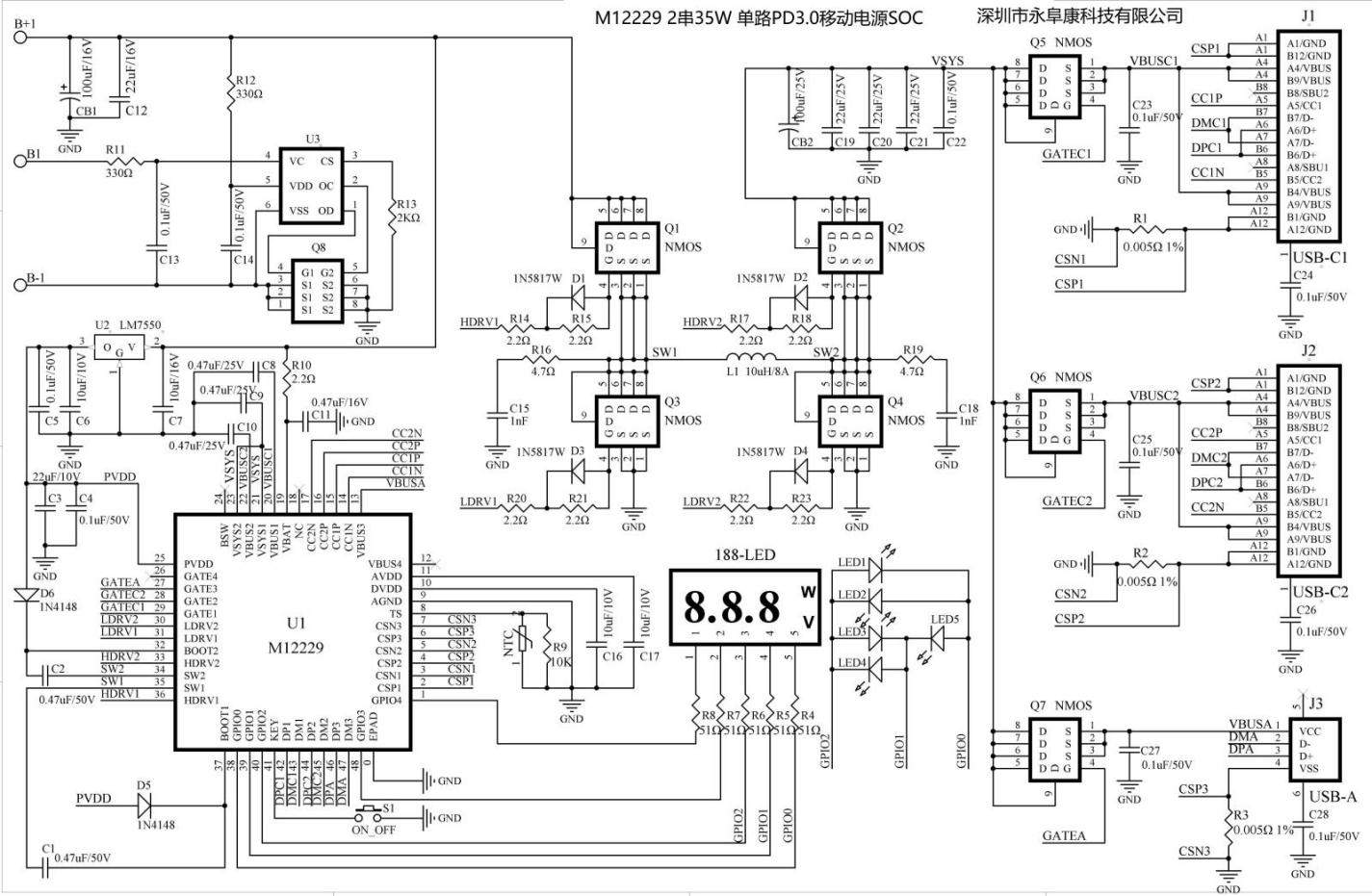

3.M12229 DEMO板原理圖

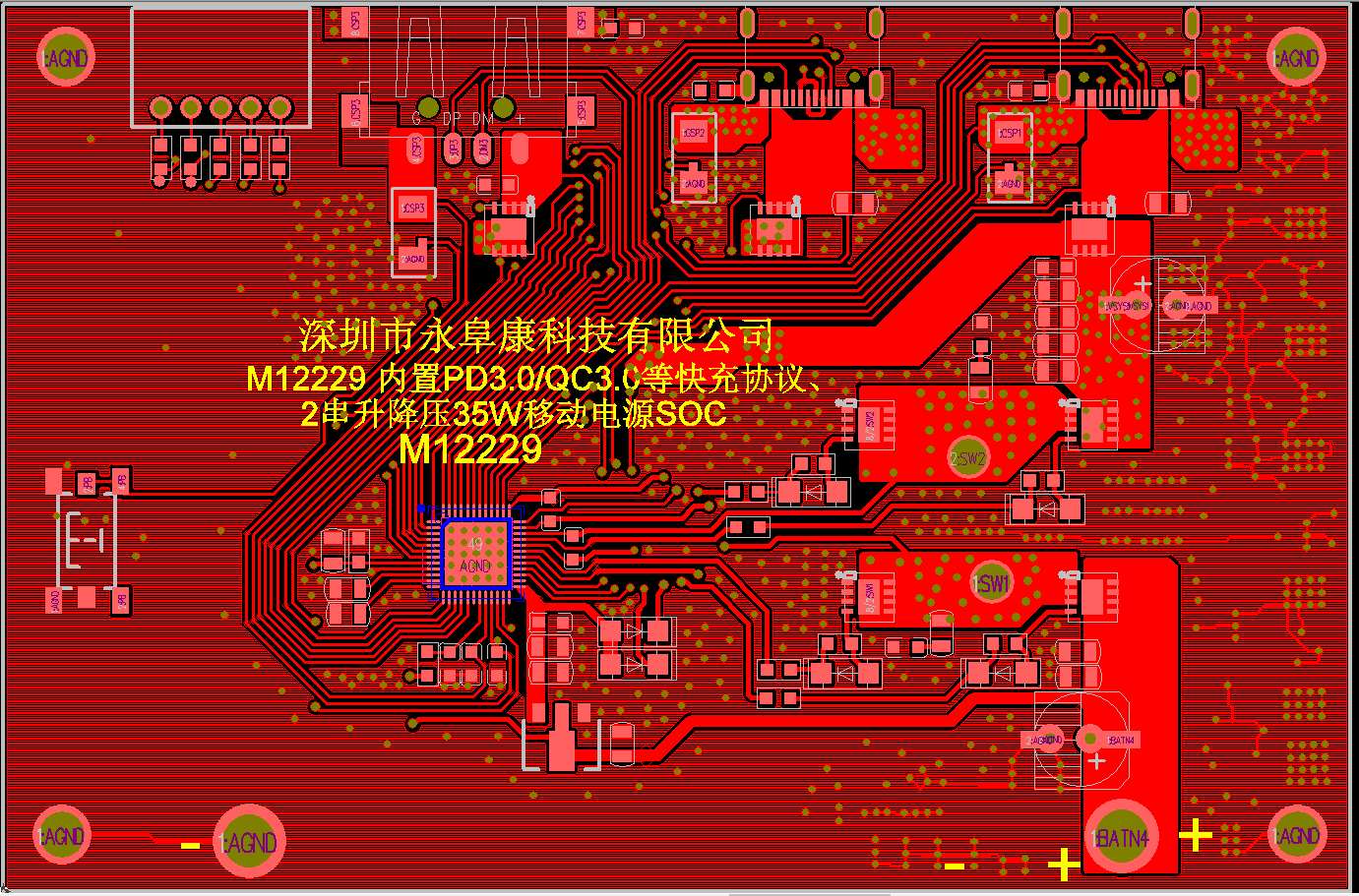

4.M12229 DEMO板PCB頂層設計圖

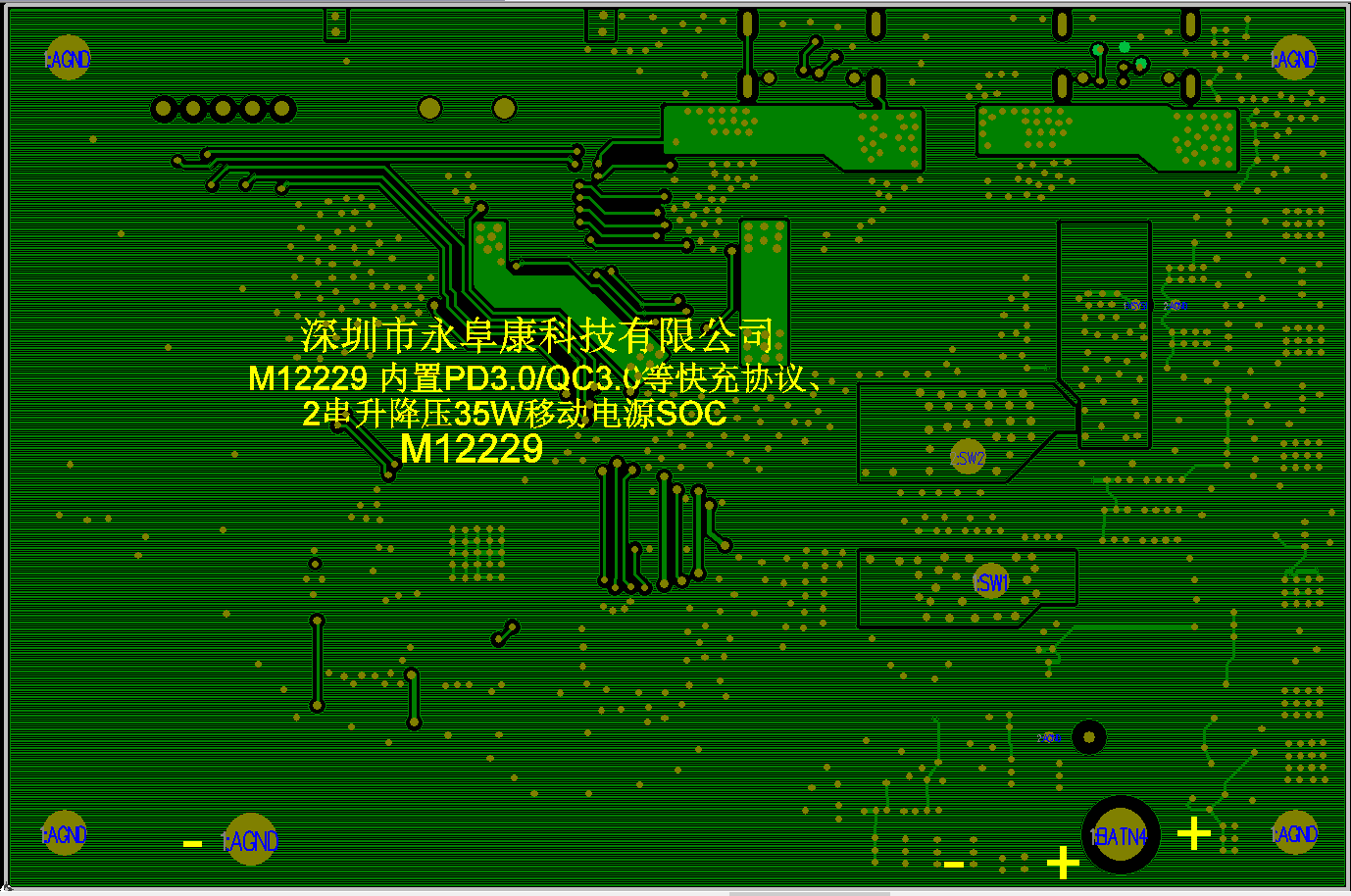

5.M12229 DEMO板PCB底層設計圖

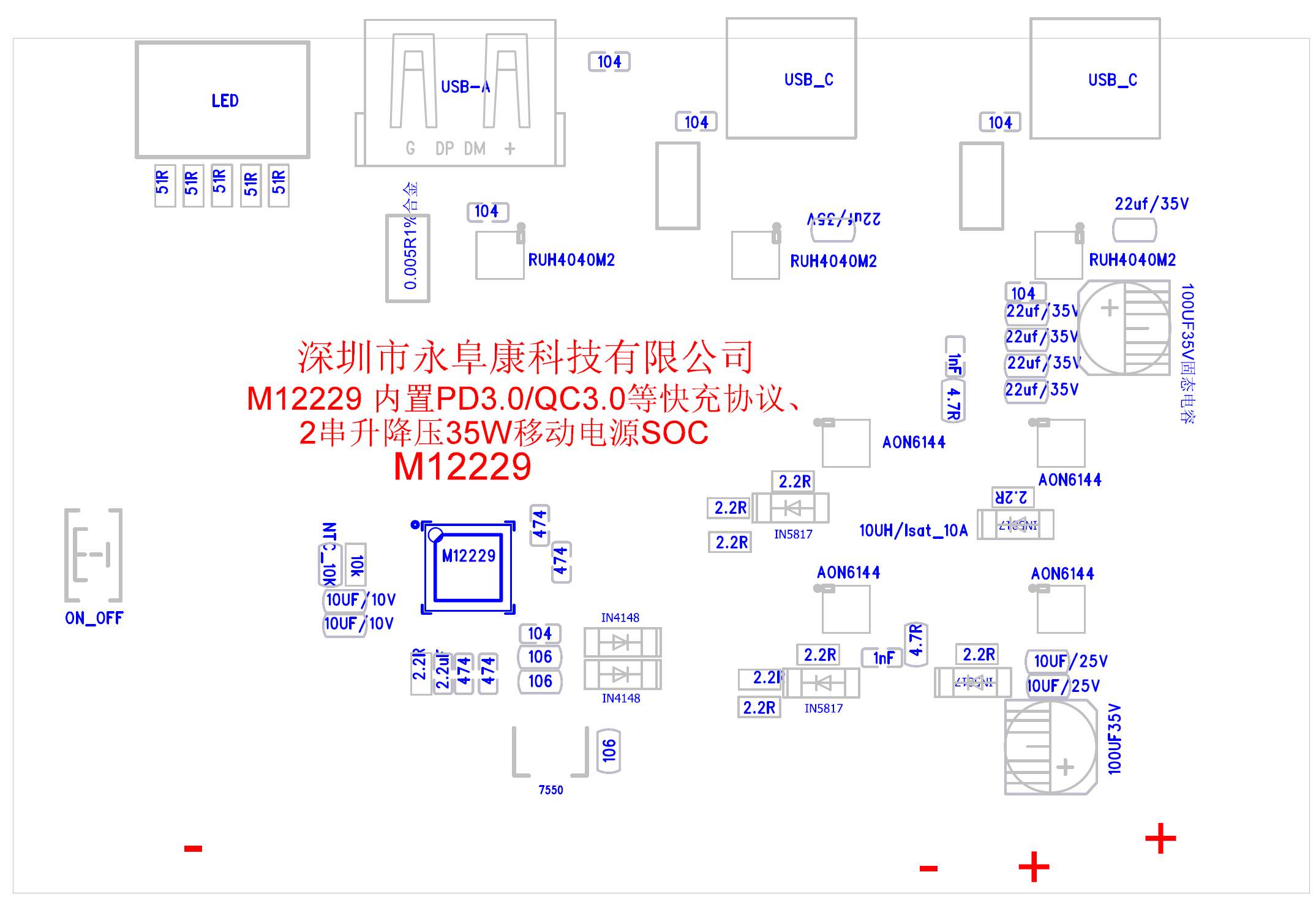

6.M12229 DEMO板貼片圖

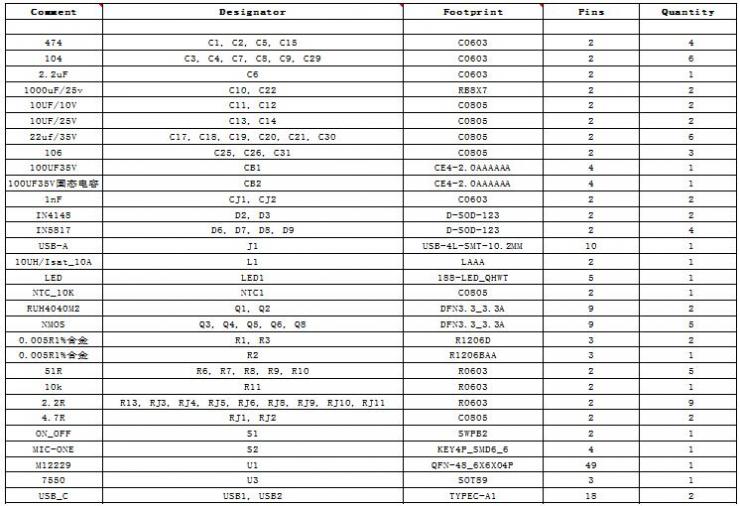

7.M12229 DEMO板物料清單

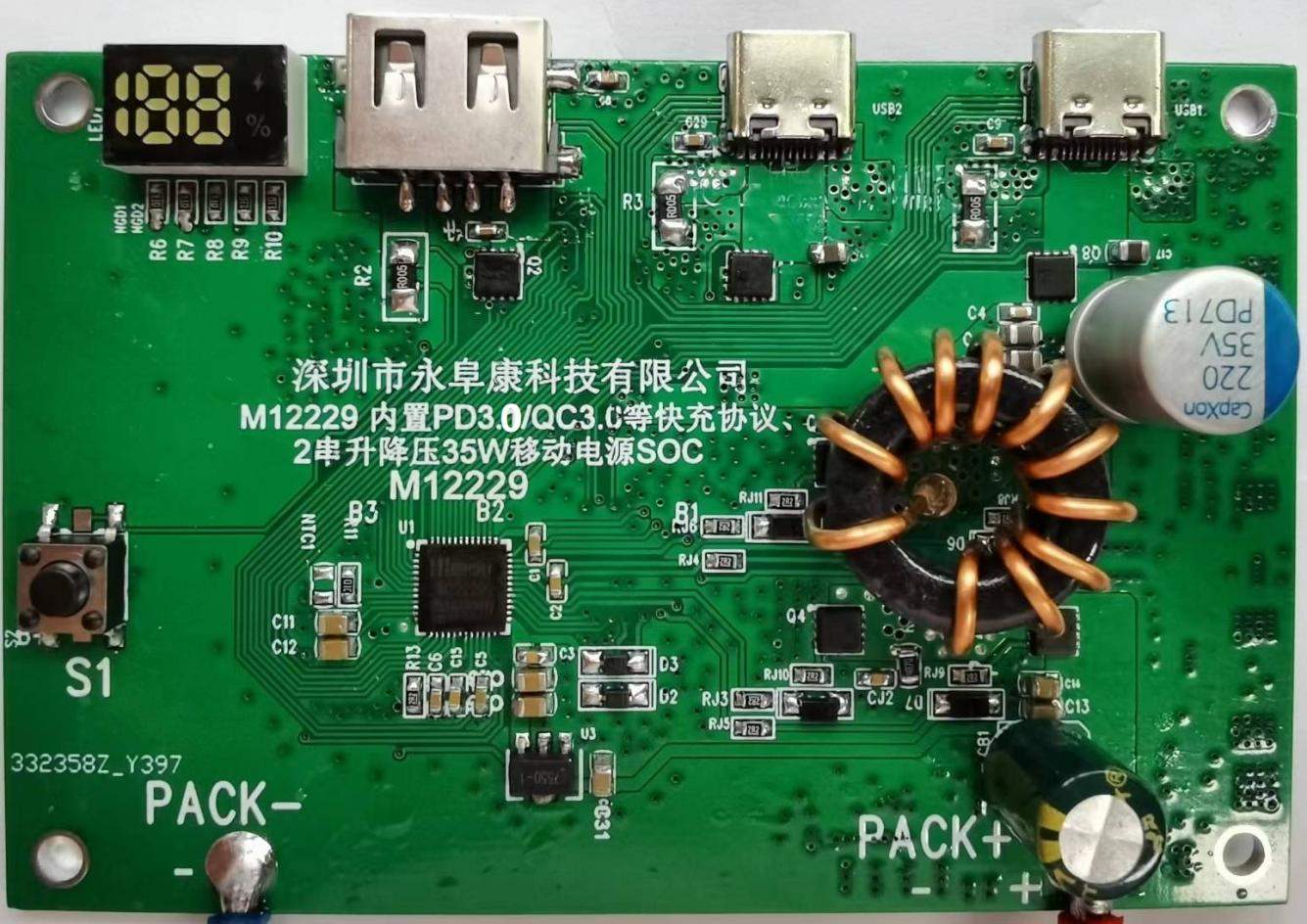

8.M12229 DEMO板實物圖
