引言

2018年12月,國家能源局西北監管局修訂發布了《西北區域發電廠并網運行管理實施細則》及《西北區域并網發電廠輔助服務管理實施細則》(以下簡稱"兩個細則")。2021年12月,國家能源局西北監管局公開征求了"兩個細則"補充規則。AGC控制系統作為火電機組DCS中的核心控制部分[1],其控制性能直接影響著機組運行的安全性、穩定性、經濟性,所以針對西北區域火電機組AGC性能指標進行分析及優化對于火力發電企業意義重大。

1"兩個細則"及其補充規則中AGC指標考核、補償

"兩個細則"及其補充規則中AGC指標體系,可分為AGC調度管理考核、AGC調節性能考核、AGC免考核條款(考核說明)、AGC補償指標、AGC免補償條款、頂峰能力補充規定這幾大部分。

1.1AGC調度管理考核

主要包括并網是否具備AGC功能,是否按照管理流程進行規范化檢修申請以及根據調控機構要求進行AGC相關性能測試或試驗,此部分考核絕大部分火電機組都能滿足。

1.2AGC調節性能考核

此部分考核包含4個指標:

(1)可用率考核:AGC月可用率應達到.8%,每降低1%,按0.5分/(萬kw·h)考核。

并網AGC機組可用率一般都沒問題,可用率不僅是考核指標,同時也是考核指標中的補償指標,AGC月可用率每提高1%,補償1分/(萬kw·h)。

(2)投退頻次考核:任意6h內,因電廠原因造成機組AGC狀態改變次數n≥6,認定為頻繁投退,按5n分考核。正常并網運行AGC機組,一般不會出現非人為性頻繁投退,如果頻繁投退,需要對機組AGC控制系統進行全面優化。

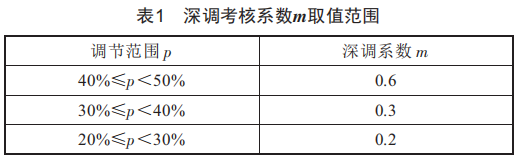

(3)調節速率考核:機組當月歷次平均調節速率的平均值。直吹式制粉系統汽包爐的火電機組為每分鐘機組裝機容量的1.5%,每降低0.1%,按1分/(萬kw·h)考核。深度調峰期間,機組平均調節速率考核分?jǐn)?shù)乘以深調考核系數m。深調考核系數m取值范圍如表1所示。

調節速率是西北區域火電機組"兩個細則"中最重要的AGC指標之一,它表征了AGC控制系統的動態性能。AGC控制系統實質上包括了機組協調控制系統和其他重要閉環控制子系統(主再熱汽溫控制、風量及氧量控制、制粉系統控制等)。調節速率雖然是考核指標,實際上它直接影響很多其他補償指標。

(4)響應時間考核:自AGC指令開始變化時刻引起,至機組實際負荷開始變化,且變化幅度超過負荷穩態偏差允許范圍(火電機組穩態偏差是指不超過裝機容量的±0.5%),并在趨勢上不再返向的時刻之間的時間差。機組AGC響應時間月度合格率應不低于.8%。采用直吹式制粉系統的火電機組AGC響應時間d60s。AGC響應時間考核分?jǐn)?shù)=(.8%-入)×100×P×α×0.25。其中,入為機組AGC月度平均合格率:P為機組額定容量:a為機組月度運行系數。響應時間表征控制系統反應及時與否。

1.3AGC免考核條款(考核說明)

設備故障檢修可申請一段時間內一次免考核:機組啟、停機過程中,一次調頻與AGC同時動作期間,不進行AGC考核。AGC考核說明規定考核總分最大不超過30分/(萬kw·h)。

1.4AGC補償指標

包括調節容量補償和貢獻電量合格率補償。

(l)調節容量補償:按日統計AGC機組在AGC指令下的實際最大出力和最小出力,按0.2分/(萬kw·h)補償。經深度調峰靈活性改造的火電機組,調節容量補償指標的盈利潛力巨大,以600Mw機組為例,20%深調區間,日最大理論補償分?jǐn)?shù)可達9.6分。

(2)貢獻電量合格率補償:按月統計機組AGC歷次下發指令期間實際貢獻電量累積值與理論貢獻電量累積值的比率。貢獻電量合格率補償=火電貢獻合格率×6分/(萬kw·h)。AGC實際調節速率滿足要求,AGC控制系統能較好處理常見的AGC控制問題,貢獻電量合格率補償分?jǐn)?shù)就會比較高。

1.5AGC免補償條款

若常規電源因AGC設備優化或按照調控機構要求進行AGC相關性能試驗,試驗期間給予免補償。

1.6頂峰能力補充規定

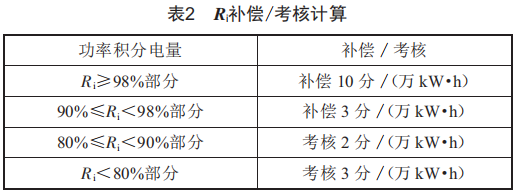

用電高峰時段為07:00一l0:00和l8:00一23:00,最大發電能力負荷率Ri=Pm/Pc×l00%。其中,Pm是機組日前最大發電能力申報值:Pc是機組額定容量。Ri補償/考核計算如表2所示。

此指標既是補償指標,也是考核指標。算術平均值達到90%及以上,補償/考核打五折。供熱機組供熱期間實際運行中,若日前申報最大發電能力低于考慮供熱后能源監管機構核定的最大發電能力,則在用電高峰時段,對實際最大發電能力低于考慮供熱后核定的最大發電能力部分產生的積分電量,按l0分/(萬kw·h)考核。發電企業實際頂峰能力與上報頂峰能力不符,按l0分/(萬kw·h)考核。頂峰能力補充規定,突出火電機組高負荷段的AGC穩定帶負荷能力。

2西北區域某火電機組AGC考核及分析

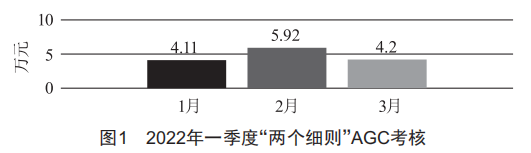

西北區域某火電機組2022年一季度"兩個細則"AGC考核如圖1所示。

2022年一季度月平均考核金額是4.74萬元,AGC性能指標不理想,會影響整個機組調峰、一次調頻的考核跟補償,另外還有分?jǐn)傎M(fèi)用支出,對機組運行的經濟性、安全性、穩定性很不利。在運機組AGC控制主要可能出現以下典型問題:

(l)機跟爐的協調控制方案不夠完善,負荷控制精度較差,無法滿足考核指標要求。

(2)協調控制系統參數不好,協調控制品質較差。

(3)機組投入順序閥控制方式后,汽機閥門流量線性不好,導致機組有功調節精度較差。

(4)風量測量不準,特別是一次風測量存在問題導致一次風不能投入自動控制,影響了鍋爐燃燒效果,導致鍋爐響應速度較慢,主汽壓力有較大波動。

(5)協調控制系統的前饋環節設計或參數不合理導致負荷響應慢或主汽壓力波動大。

(6)減溫水控制品質不好,主汽溫超溫次數增多。

(7)啟停磨過程中,煤量預測計算不理想導致對協調控制系統的擾動太大,主汽壓力和機組負荷波動較大。

(8)煤質不穩定導致機組AGC控制品質較差。

(9)大幅度變負荷控制系統常會出現控制不穩定。

3針對性AGC性能提升優化

3.l針對性AGC性能提升方案及措施

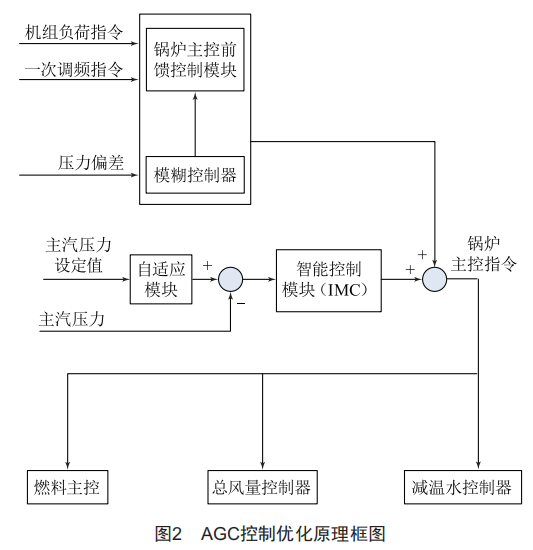

根據"兩個細則"及其補充規則AGC指標考核、補償計算導向,為專門解決火電機組AGC控制中難點問題,采用融合了多種先進控制技術的針對性AGC優化方案,如圖2所示。

針對本機組存在的自動調節精度低、參數偏差大、自動調整性能無法滿足需求的問題,進行了機組協調控制優化及燃燒優化。

(1)增加機組煤水比自動邏輯,原機組僅有燃料主控自動,缺少燃料與給水之間限制自動邏輯。

(2)使用邏輯折線函數進行線性調節,偏差越大調節速率越快,反之越慢:實現負荷變化過程中快速響應負荷、燃料設定、給水設定、風量設定。

(3)使用鍋爐主控輸出對應給水折線函數,經過三階慣性環節,使用升降負荷條件對給水前饋進行修正。原邏輯未進行升降負荷對給水前饋邏輯的修正,給水前饋量變動范圍小,升降負荷時不能快速達到設定值,現邏輯考慮升降負荷,在升降負荷中使用分離器出口溫度來調節給水前饋量。

對機組閥門流量特性進行優化:

(1)經過全負荷、全閥位試驗有效記錄各負荷及閥位下汽輪機流量特性:

(2)完成優化后解決了順序閥運行時3、4閥全開1閥未開時對負荷的影響。

3.2針對性AGC優化成果

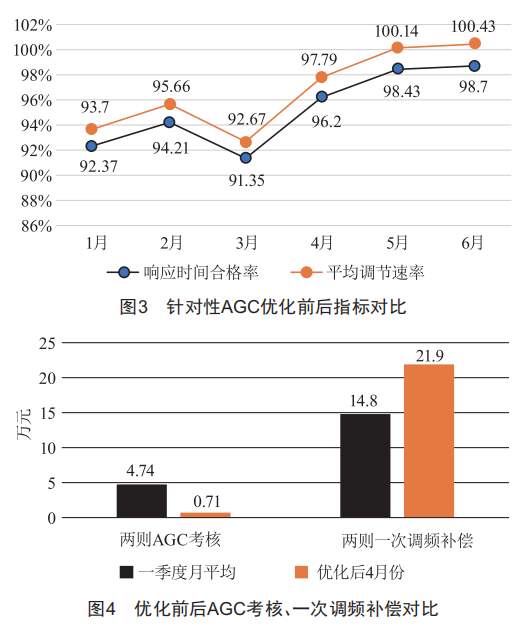

(1)針對性AGC優化前后指標對比如圖3所示,1月一3月為AGC優化前數據,4月一6月為AGC優化后數據。

優化前平均響應時間合格率為92.64%,優化后平均響應時間合格率為97.78%。優化前平均調節速率為94.01%,優化后平均調節速率為99.45%。

(2)優化前后兩則考核、補償對比如圖4所示。

4結語

本文對"兩個細則"及其補充規則中AGC的技術指標要求、考核及補償計算方法進行了介紹說明,并就西北區域某火電機組"兩個細則"AGC考核現狀進行分析,確定了針對性AGC性能提升優化方案。應用結果表明,該AGC優化方案切實有效,使火電廠在減少考核的同時,盡量提高補償收入,適應了西北區域發電廠并網運行和輔助服務管理的新形勢和新要求,進一步優化了電力資源配置,保障了西北電力系統安全、優質、經濟運行。
