引言

10W以上功率的戶外藍牙音箱以多節鋰電及鉛酸電池為供電電源，為了突破因供電電壓局限導致輸出功率不夠，很多電子工程師采用升壓芯片將電池電壓升高后給功放IC供電，從而保證有足夠大的功率輸出。鋰電池、鉛酸電池供電的戶外藍牙音箱如何選擇合適的升壓+音頻功放IC呢？

一般分為以下三個步驟：

確認音箱系統的電源。如單節電池？雙節電池？或是3節鋰電池？鉛酸電池等。

確定所需的功率以及所選喇叭的直流阻抗。如單聲道還是立體聲？功率是10W？20W？還是50W等。喇叭是4歐？8歐還是3歐等。根據這些前提條件選擇合適的功放IC；

確定音箱系統電源和輸出功率后，判斷是否需要升壓。需要升到多少V？輸出多大電流？從而選擇合適升壓芯片。

但是現在升壓芯片、功放芯片品類繁多，管腳互不兼容，工程師在芯片選型中無所適從。往往要根據不一樣的指標要求，選擇不同型號的升壓、功放芯片進行搭配。繁雜的PCB設計、材料選型等，增加了工作量，拖延了項目進度。

深圳市永阜康科技有限公司一直致力音頻領域芯片的推廣，總結市場應用痛點，現推薦一套升壓+功放IC搭配應用組合，涵蓋20-60W單雙聲道的應用。升壓芯片、功放芯片系列管腳兼容，實現同一PCB，不同功率要求無縫切換，避免重復開發工作，縮短項目周期。

說明一：功放芯片HT366/HT328/HT338系列采用TSSOP-28封裝、管腳兼容；

說明二：HT7180/HT7181/HT7182系列采用ESOP-8封裝、管腳兼容；

說明三：雙聲道功放芯片系列，支持PBTL模式驅動單聲道；

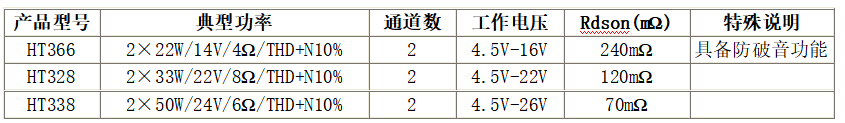

功放IC產品選型及參數如下表：

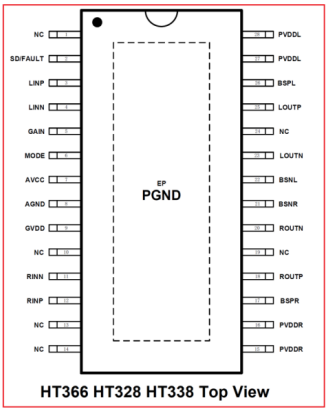

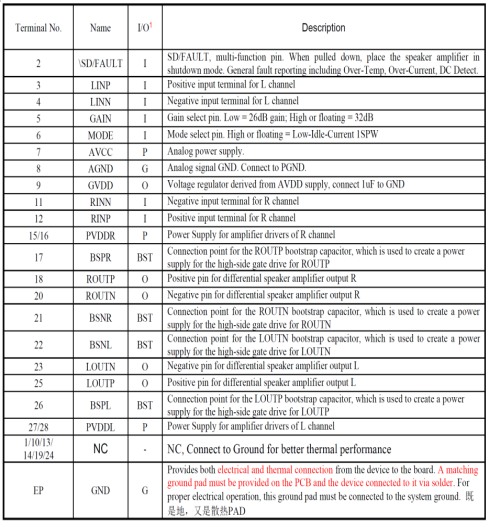

HT366/ HT328 /HT338功放IC腳位圖以及管腳說明

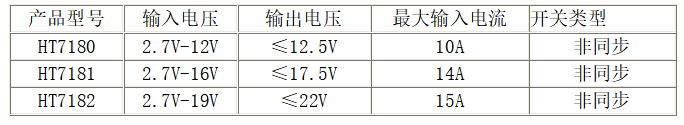

升壓IC產品選型及參數如下表：

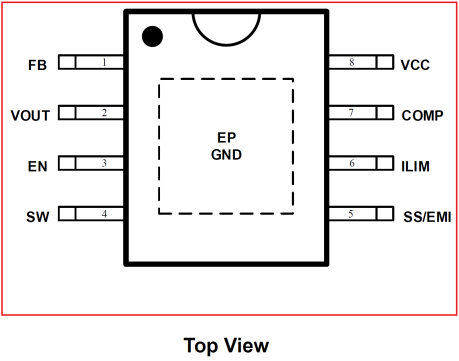

HT7180/HT7181/HT7182升壓IC腳位圖以及管腳說明

鋰電池、鉛酸電池供電的戶外藍牙音箱的升壓+音頻功放IC組合應用說明

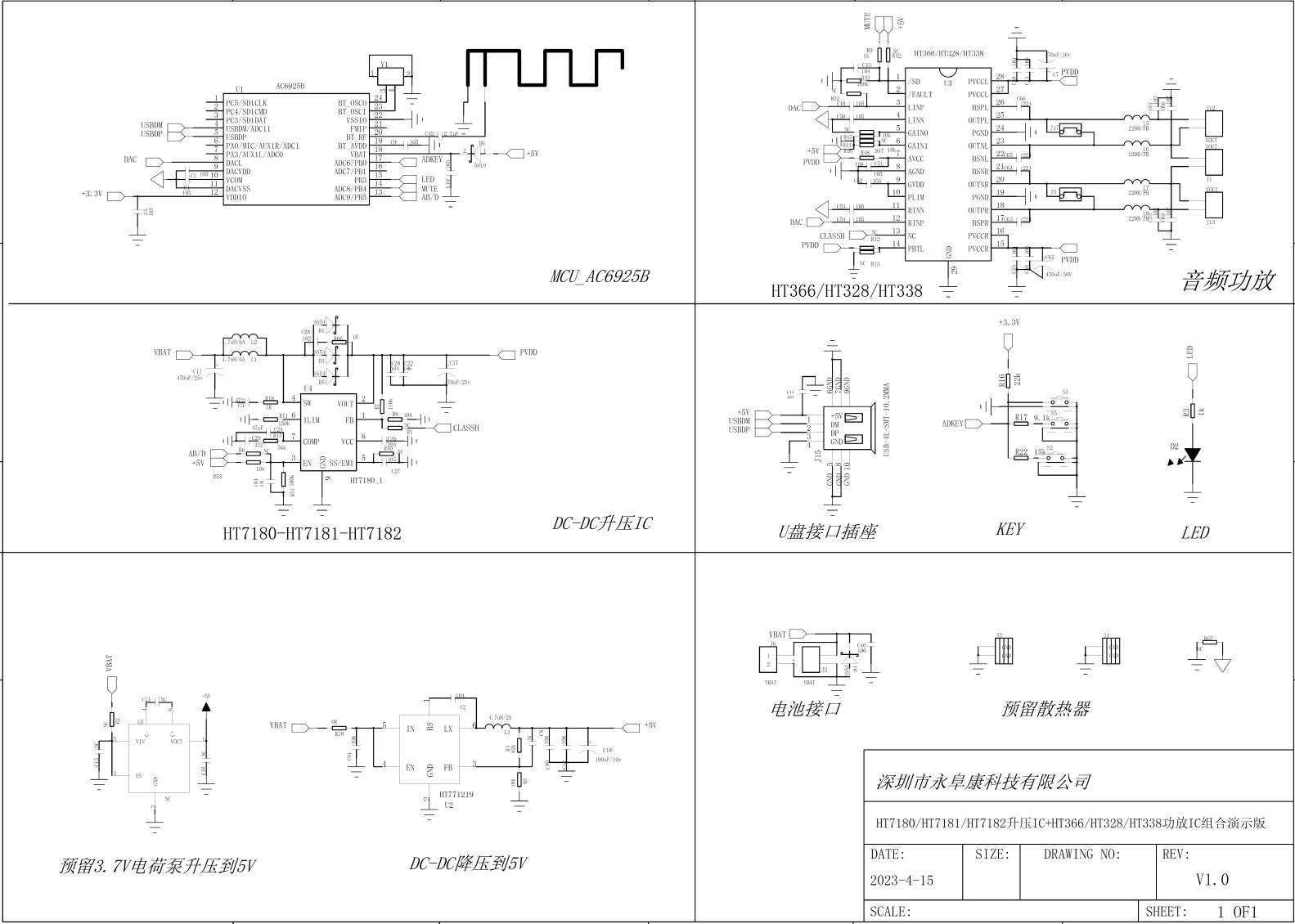

1.HT7180/HT7181/HT7182升壓IC+HT366/HT328/HT338功放IC組合演示板原理圖

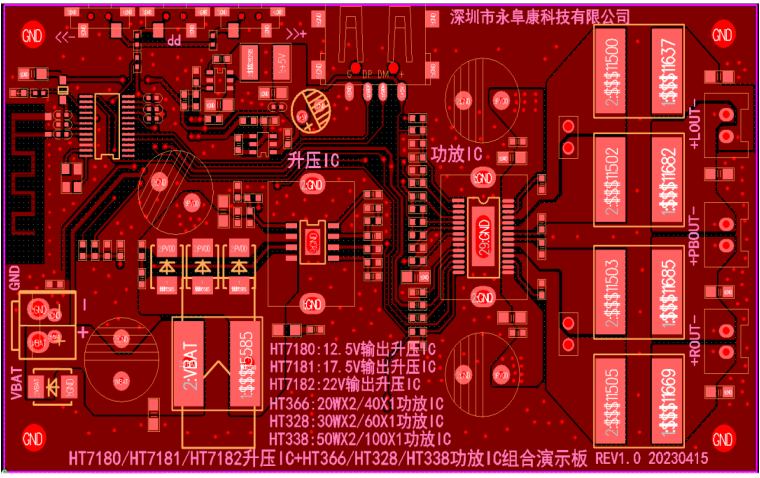

2.HT7180/HT7181/HT7182升壓IC+HT366/HT328/HT338功放IC組合演示板PCB頂層設計圖

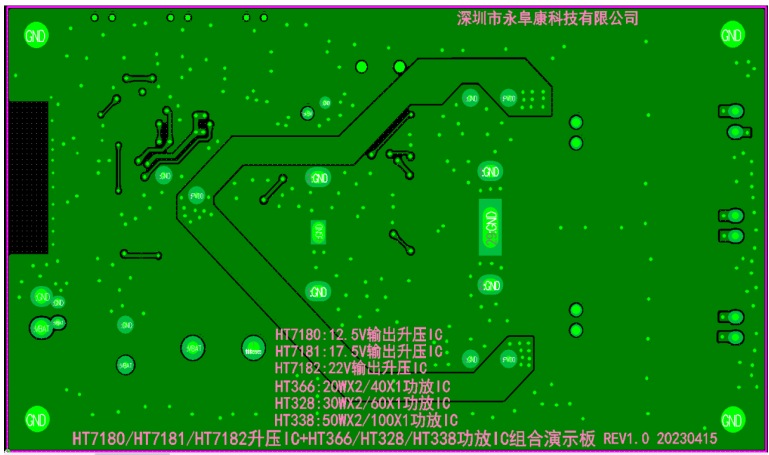

3.HT7180/HT7181/HT7182升壓IC+HT366/HT328/HT338功放IC組合演示板PCB底層設計圖

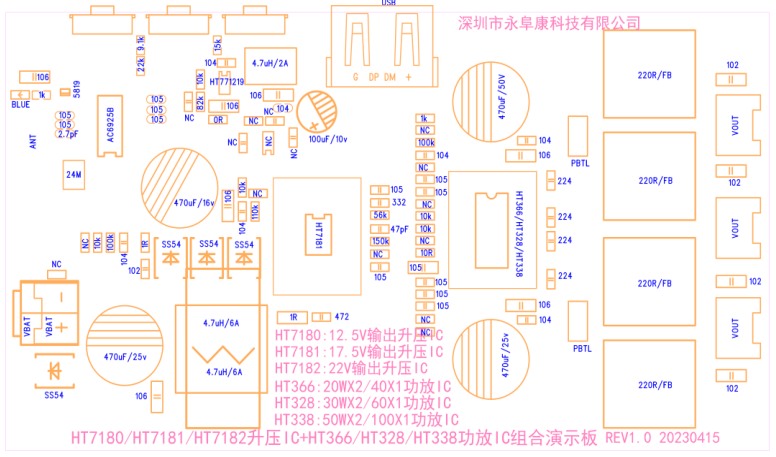

4.HT7180/HT7181/HT7182升壓IC+HT366/HT328/HT338功放IC組合演示板貼片圖

5.HT7180/HT7181/HT7182升壓IC+HT366/HT328/HT338功放IC組合演示板物料清單

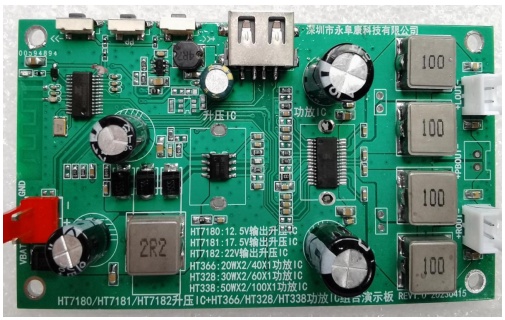

6.HT7180/HT7181/HT7182升壓IC+HT366/HT328/HT338功放IC組合演示板實物圖
