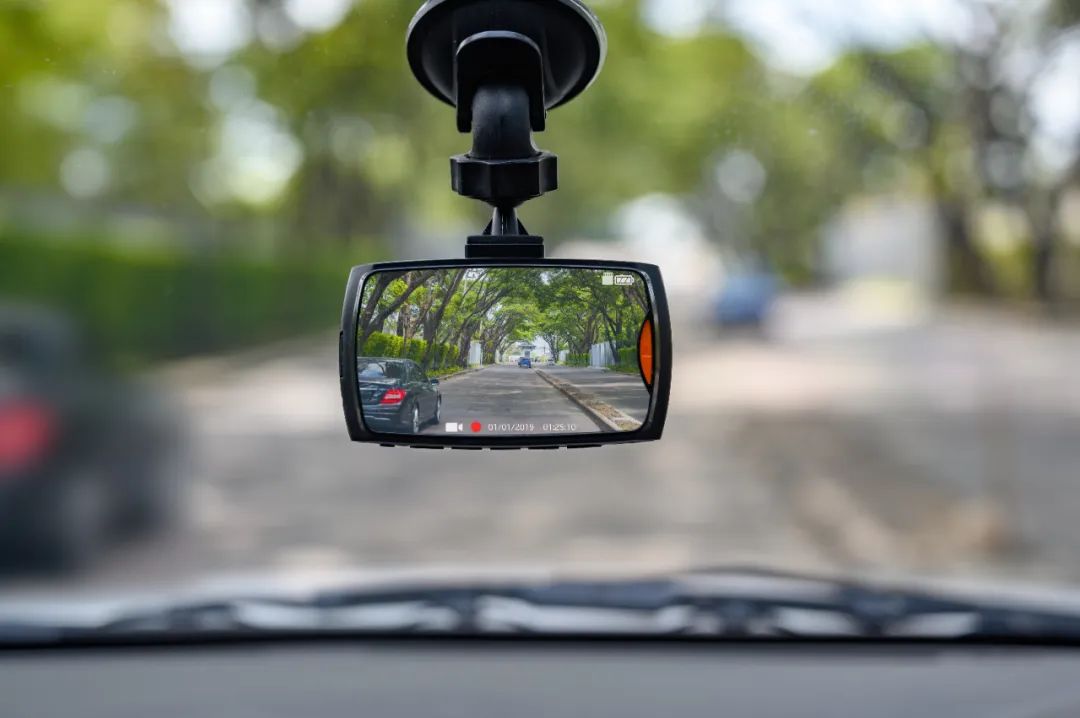

“2023將是汽車行業的大變革之年，全球迎來L2向L3/L4跨越窗口。”越高級別的自駕對周圍環境感知要求越高，車載攝像頭“高清化”勢不可擋，目前已從傳統的100萬直接躍升至800萬像素?cái)z像頭，甚至在供應層面，已有超1500萬高像素車載攝像頭產品面世。

必須指出，高清化勢必伴隨著數據量井噴，車載攝像頭主芯片算力劇增，其電源管理和熱管理單元功耗也隨之暴增。同時，攝像頭性能提升后，留給電源管理系統的空間將進一步壓縮，于是高集成度、低功耗、低溫升、小封裝的車載PMIC將成為整個行業的關鍵選擇。

超高集成的PMIC車載攝像頭電源管理解決方案

拓爾微TMI7205B是一款基于車載攝像頭開發的電源管理解決方案，可為成像器和外部電路生成所有電源軌。TMI7205B由3個降壓轉換器和1個低壓降 (LDO) 穩壓器組成，在不影響產品性能的前提下盡可能減小尺寸并集成多個功能，從而有效利用空間并優化電源系統的靈活性和熱性能。同時，它擁有4.5V~30V寬輸入電壓，能極大提高電源系統的穩定性。

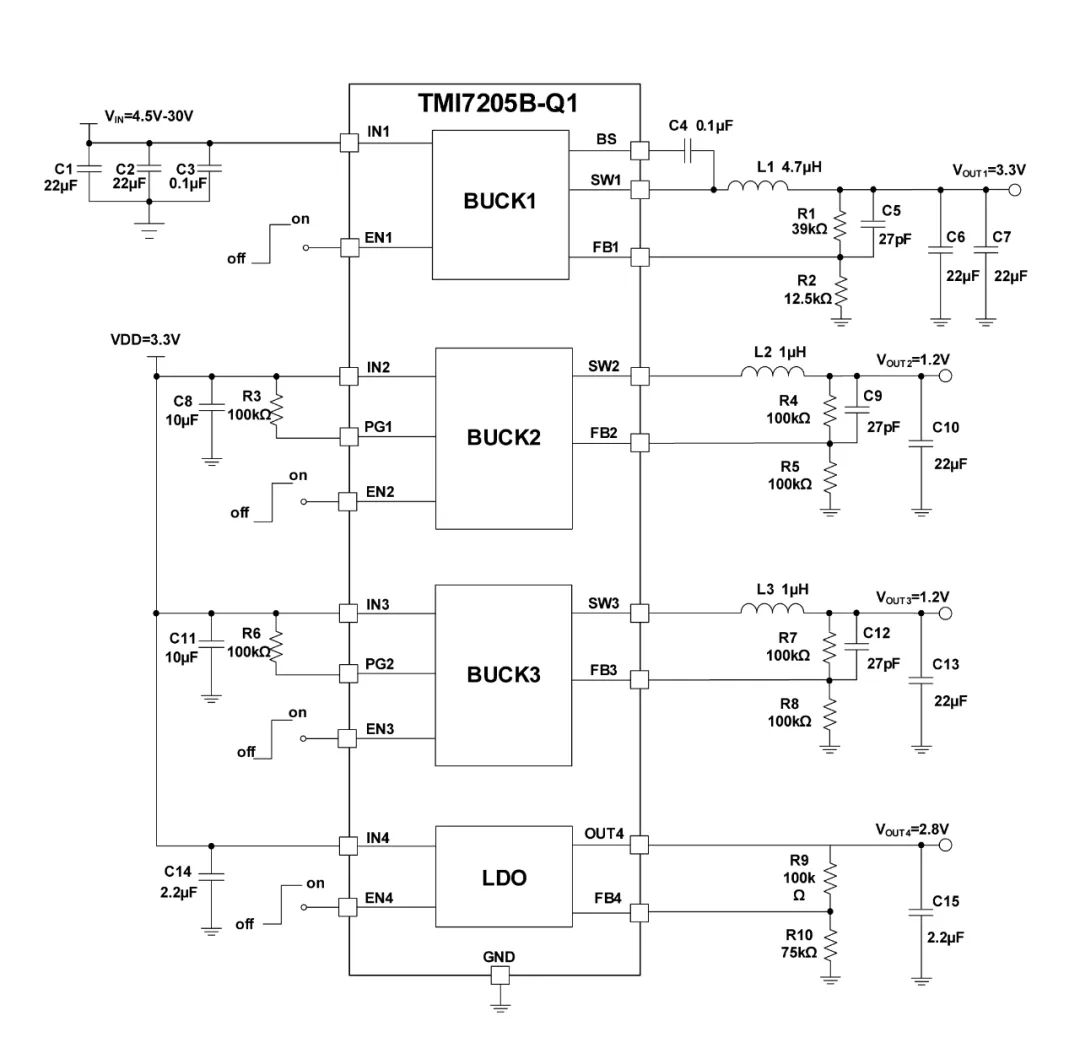

TMI7205B應用原理圖

超小尺寸，節省PCB面積：DC-DC工作頻率為2.3MHz高頻設計，支持電感小體積和小型化設計;同時，封裝采用QFN4x4-24，進一步緊湊PCB布局，節省攝像頭模組的電路面積;降低功耗，優化熱管理：BUCK2、BUCK3空載和輕載工作在PFM模式，有效降低功耗，從而優化PMIC和模組電源的熱管理;低噪聲，提高成像畫質：集成低噪聲LDO，同時BUCK重載工作在PWM模式，解決攝像頭水紋波問題，提高成像畫質;時序控制，確保系統穩定性：集成2組DC-DC提供PG功能，當上電電源序列啟動的控制方式可選擇通過PG引腳實現上電啟動，并且同時支持3個降壓器和LDO的上電時序的獨立控制。當PG引腳輸出電壓為低電平時，二級電源識別為電源開啟事件，即完成開啟電源序列的輸出。

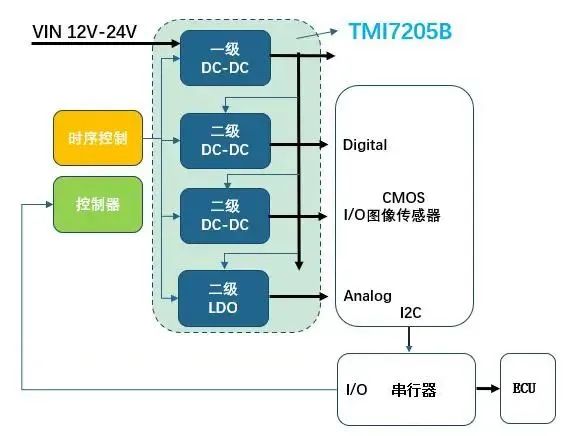

基于TMI7205B PMIC架構攝像頭模組框圖

TMI7205B產品特點

→高壓輸入降壓轉換器(Buck1)

· 寬輸入電壓范圍：4.5V~30V

· 31.5V輸入OVP保護

· 1A輸出電流

· 1.5MHz開關頻率

· 可調輸出電壓(0.8V VREF)

· 工作強制PWM模式

· COT控制，實現快速瞬態響應

→雙低壓輸入降壓變換器(Buck2 & Buck3)

· 輸入電壓范圍：2.7V ~ 5.5V

· 1A輸出電流

· 2.3MHz開關頻率

· 可調輸出電壓(0.6V VREF)

· 電源良好輸出功能

· 可工作在100% 占空比模式

· 可工作在PFM模式

→LDO

· 輸入電壓范圍2.5V ~ 5.5V

· 300mA輸出電流

· 可調輸出電壓(1.2V VREF)

· 70dB PSRR在1kHz

· 1μF輸出電容可實現輸出穩定

· 輸出電壓精度：±2%

· EN關機時輸出自動放電

→內置涌流限制及軟啟動功能

→過流、過壓、輸出短路及OTP保護

→封裝形式QFN4x4-24

智能網聯汽車的智能化發展，離不開車載攝像頭的進步，目前視覺感知攝像頭、人臉識別攝像頭已成為智能網聯汽車的最重要硬件配置之一。

車載攝像頭離不開電源管理芯片，采用拓爾微全集成PMIC TMI7205B，客戶無需再單獨設計電源管理系統，大大簡化設計工作，助力客戶快速完成產品上市。同時，拓爾微將密切關注行業的技術需求變更，通過提供更低功耗和更高可靠性的產品，為汽車行業發展貢獻力量。
