近年來單片式的DSP逐漸被Arm核的芯片、FPGA等所取代，變成IP形式存在。但在某些領域，DSP有著不可撼動的地位。就像助聽器這一領域，DSP仍是為聽障人士實現清晰可靠的音頻處理的最優解。而在做好基礎的音頻處理的前提下，助聽器中的DSP也在向著無線音頻傳輸、AI+的方向上開始拓展。在簡單傳統的單片式DSP的基礎上，CPU（Cortex-M等）、模擬前端（FAE）、BLE無線和神經網絡加速器（NN Accelerater）等按需集成到了DSP上，一起實現了系統單芯片（SoC）的助聽器解決方案。

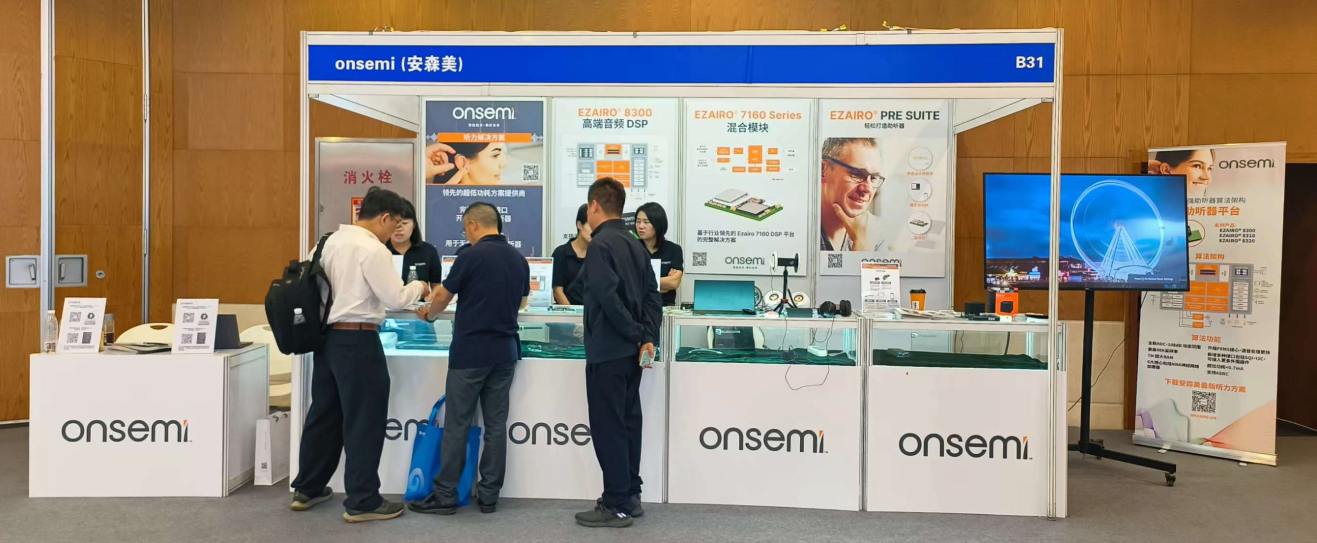

在助聽器DSP音頻處理這一非常垂直的領域，國際大廠中只有安森美一家在做，并且已經在此領域耕耘了十幾年。在近日的“2023北京國際聽力學大會”上，安森美作為數不多的芯片廠商應邀出席。我們也借此機會采訪到了安森美工業醫療智能部門亞太區高級營銷經理楊正龍先生，就助聽器的音頻處理技術進行了深入的探討。

助聽器中的DSP：用1毫安的功耗水平，實現又快又好的音頻處理

助聽器分為傳統助聽器和OTC助聽器兩種：傳統助聽器在國外已經發展了有150多年的歷史，而在中國的發展大約有60年左右。2017年8月，美國通過了OTC 助聽器法案，讓助聽器的驗配變得更為便捷，OTC助聽器也納入了專業助聽器的范疇。（在此討論的僅為氣導的方案，人工耳蝸等骨傳導方案不在其列）

助聽器的原理就是通過麥克風采集外界原始聲音信號，經過ADC將模擬信號轉換為數字信號，經過DSP的一系列算法處理，然后將處理好的數字信息信號重新轉換為模擬信號，經過揚聲器再傳導到人耳中。DSP是整個音頻信號處理鏈路的關鍵，經過了多年的沉淀，針對助聽器也都有了專門的算法。通過像聲音能量計算、時域頻域轉換、環境監測、風噪處理、嘯叫抑制、聽損聲壓調整等等一系列的算法，實現背景噪聲減少和人聲增強，最終確保聽損人士可以聽得見、聽得懂、能交流。

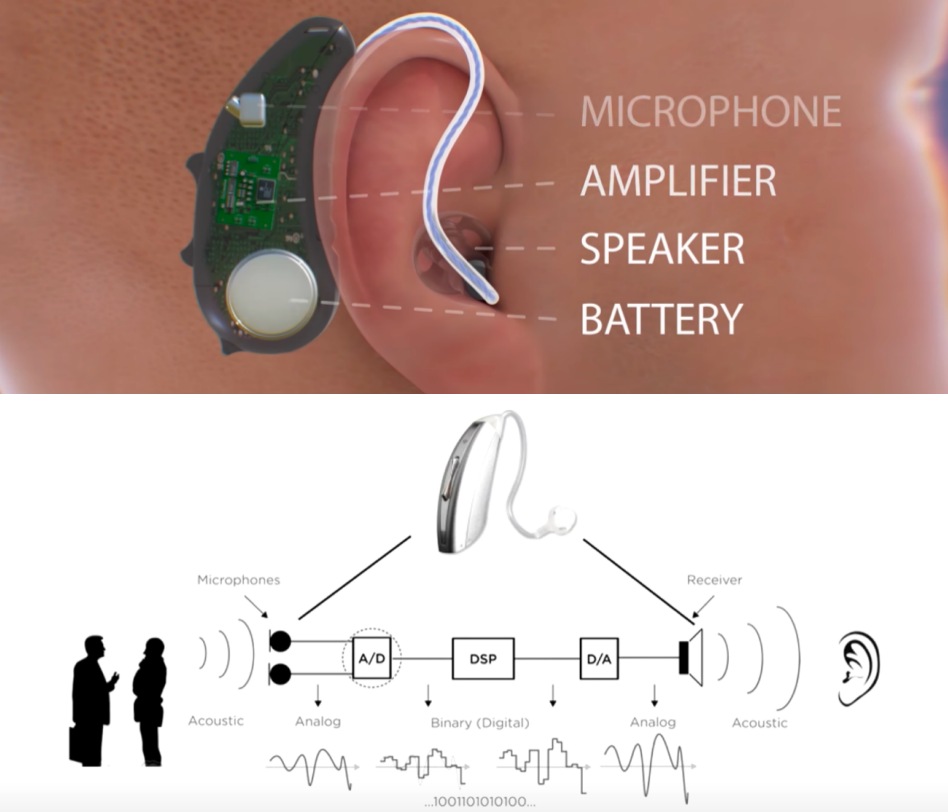

圖：助聽器中音頻處理（來源：fuel admin）

要在小小的助聽器中實現一系列的音頻處理和信號轉換傳輸，挑戰可不小。首先延遲必須要低：10ms內最佳；其次功耗要低：受限于助聽器體積較小，電池容量可能僅為100來個毫安時，功耗要低至1毫安以內，才能滿足10小時的續航需求；最終還要有好的效果：把背景噪聲降下去，把人聲增強起來，還要讓人聽的舒服、不失真。綜合起來這三條要求，其實要在助聽器中做到很好的音頻處理，非常難。

為了平衡這些助聽器應用需求，安森美也沉淀了一系列的專利技術。據楊正龍介紹，“功耗上面如果說客戶的要求更多，那么所需的算法就更多的話，功耗肯定越來越高。安森美有兩個方式：第一個方式就是說提供了非常多高效率的免費的算法IP，與Ezairo的產品一起提供給客戶，這樣就可以保證客戶實際運行的算法是算的最優的。第二個就是提供了很多硬件加速模塊，算法不是通過純軟件去實現，而是提供了很多固化的加速度核，這樣整體運算的效率很高，算法的需求量很低，既減少了時延，又降低了功耗。

為了降低時延，提高計算能力是最直接的方式。而安森美的Ezairo平臺的算力水平也一直在提升。據楊正龍介紹，Ezairo平臺的工藝從之前的130nm到65nm再到現在的22nm一直在不斷微縮，同時DSP的處理速度也一直在提升，從以前的只有幾十個MIPS水平，到目前的Ezairo7160的375MIPS的水平，再到現在Ezairo8300已經有1000多MIPS的水平。更多的功能需求，需要更復雜的算法。一方面，會通過專門的加速引擎來加速，另一方面，通過更高的工藝和內核算力提升來進行支持。最終讓患者更容易接受一些新的功能，更容易去發現助聽器的價值。

更多算法需求帶來了更多內核集成后，體積的控制是個難題。而安森美具有專門的3D堆疊的技術，通過加拿大伯靈頓一個醫療級別的工廠，能夠實現不同模塊的集成，從而實現更小體積更多功能的集成。像最新的Ezairo8300系列，已經實現了6核的功能集成，而Ezairo7100系列也已經是4核的功能集成，但整個方案體積和之前傳統的方案相比并無二致。

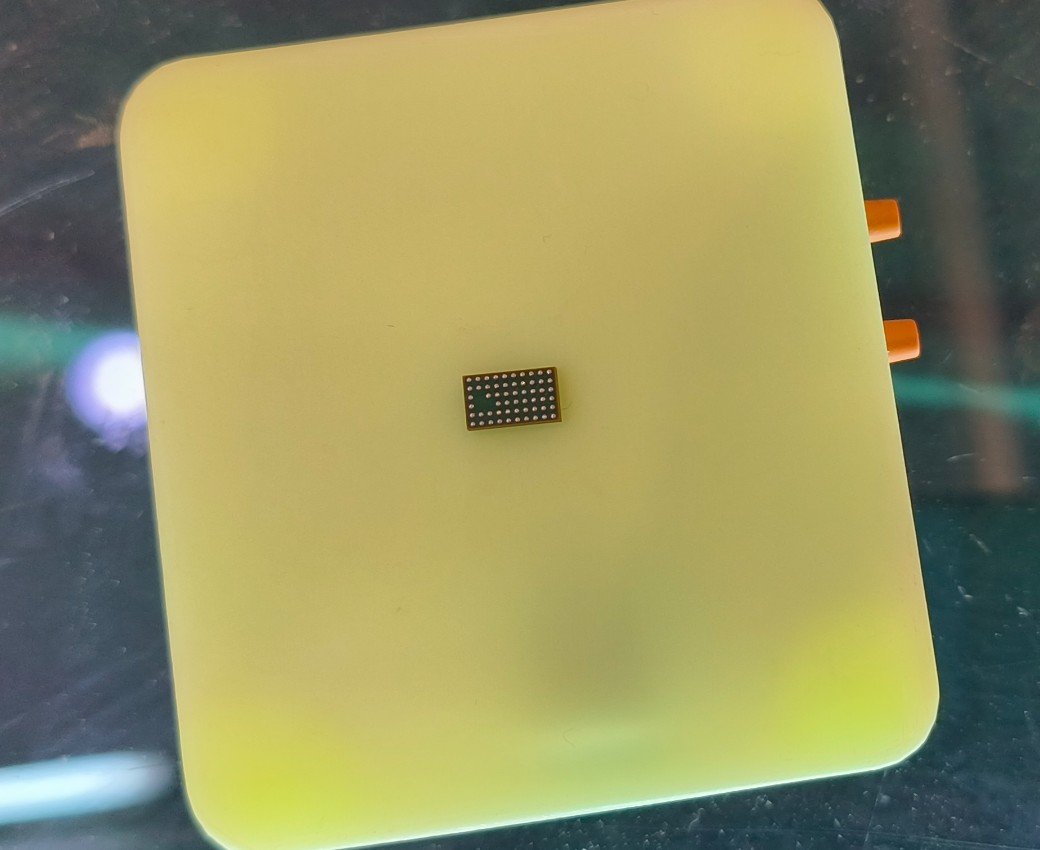

圖：超小體積的Ezairo7160模塊

助聽器中DSP技術未來：邁向無線音頻和AI+

不論是傳統助聽器還是OTC助聽器，都對于各種參數有著專門的醫療級別規范要求。而對于專業助聽器的使用人群而言，聽得清、聽得舒服是其第一需求。而隨著科技技術的發展，在保證這一前提的基礎上，業界也在探索助聽器上的未來新趨勢。

首先一個重要趨勢是無線音頻傳輸。據楊正龍分享，早在大概五六年前，LE Audio還沒有發布的時候，安森美就已經以私有協議的方式，做出了在助聽器上實現藍牙低功耗無線音頻傳輸（支持Streaming）的方案。因為彼時的傳統藍牙音頻功耗水平太高，并不能夠滿足助聽器的場景要求，所以安森美在當時采用了自研的私有協議，支持地址1mA的功耗水平。但要進行這種連接，需要確保音頻設備中預先支持了安森美的這套私有協議的源代碼，或者通過一個外接的私有協議的盒子，再來向助聽器進行廣播?？梢哉f這在當時是非常前沿的、具有探索意義的研究方向，并且確實是踏中了助聽器無線音頻傳輸的未來趨勢。但作為芯片廠商去進行這種生態的推廣，難度頗大，況且是在助聽器這樣對于新增功能并不是那么迫切的聽障市場，所以最終并沒有將這項應用推起來。

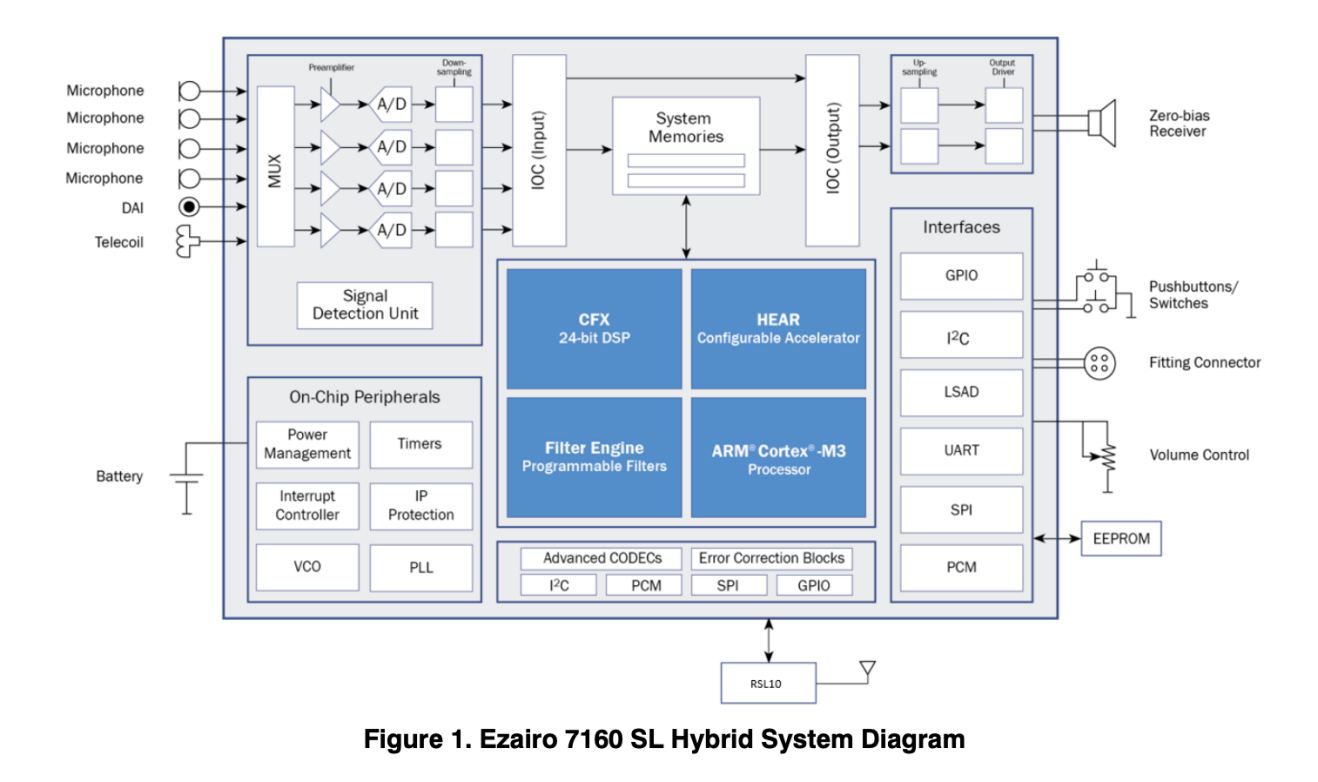

但隨著最近幾年LE Audio的推出，助聽器的無線音頻傳輸應用將會慢慢興起。目前安森美的Ezairo7160已經在傳統CFX DSP和HEAR核的基礎上，集成了低功耗藍牙連接模塊——RSL10，以及一個Cortex-M3的控制內核來進行無線協議處理。其中RSL10 RSL10 支持藍牙低功耗技術和 2.4 GHz 專有協議，提供業界最低的深度睡眠和峰值接收功耗，是一種高度靈活的多協議無線電模塊。

據楊正龍分享，目前Ezairo平臺的無線方案已全部支持蘋果和安卓兩大平臺的開放協議，分別是MFi（Made for iphone）和谷歌的Asha。

助聽器上實現無線功能的意義，并不僅僅是在音頻傳輸上，另一個主要的應用是實現無線驗配，這即方便了驗配中心的驗配工作，更是極大地方便了用戶的使用。比如用戶覺得某些聲音太悶、某些聲音太吵、底噪太高等，都可以自己來進行一些個性化的細致的調節，從而使助聽器更適合自己的聽損水平和使用環境。

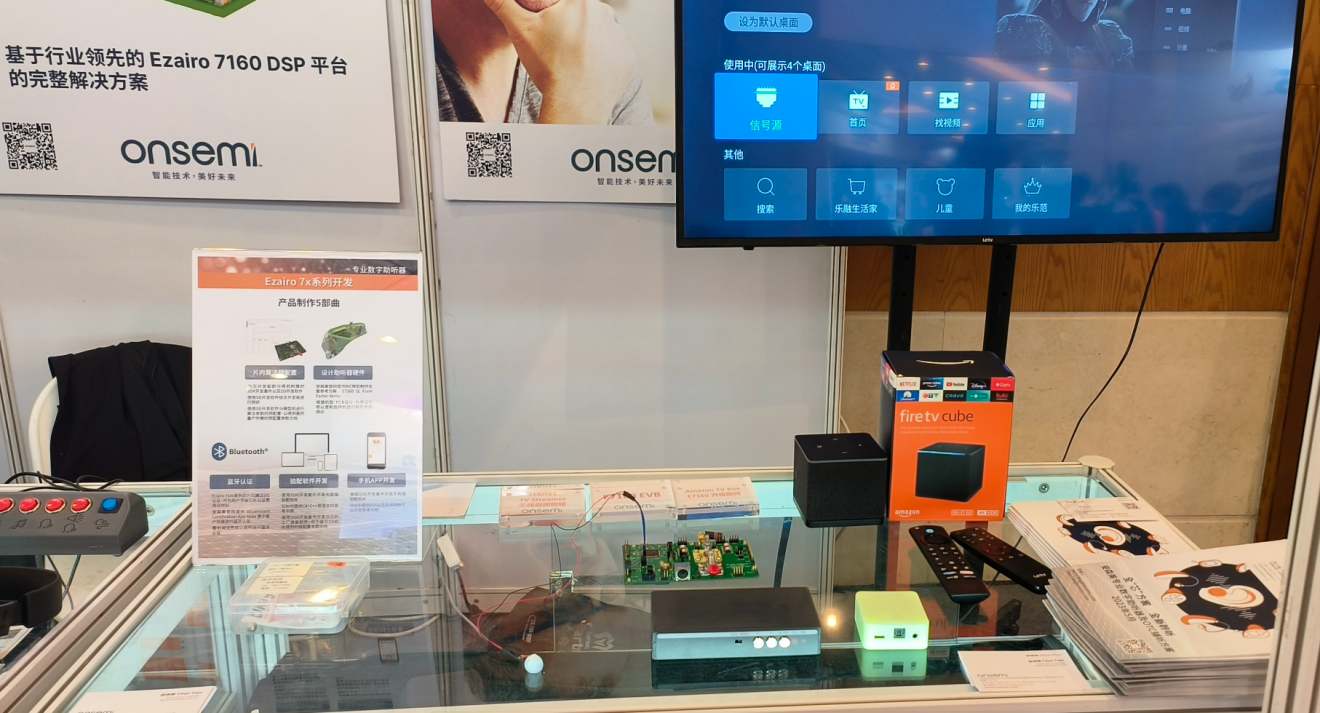

圖：安森美Ezario7160無線音頻傳輸demo

除了無線音頻外，另一個助聽器上的趨勢是AI+。通過內置專門的NN加速單元，來實現本地的算法推理，這一趨勢正在所有的端側設備上推行開來。類似在嵌入式設備上的nanoEdge tinyML，在Ezairo的平臺中，添加一個NN加速器，實現諸如語音識別、聲音識別、AI降噪等功能。

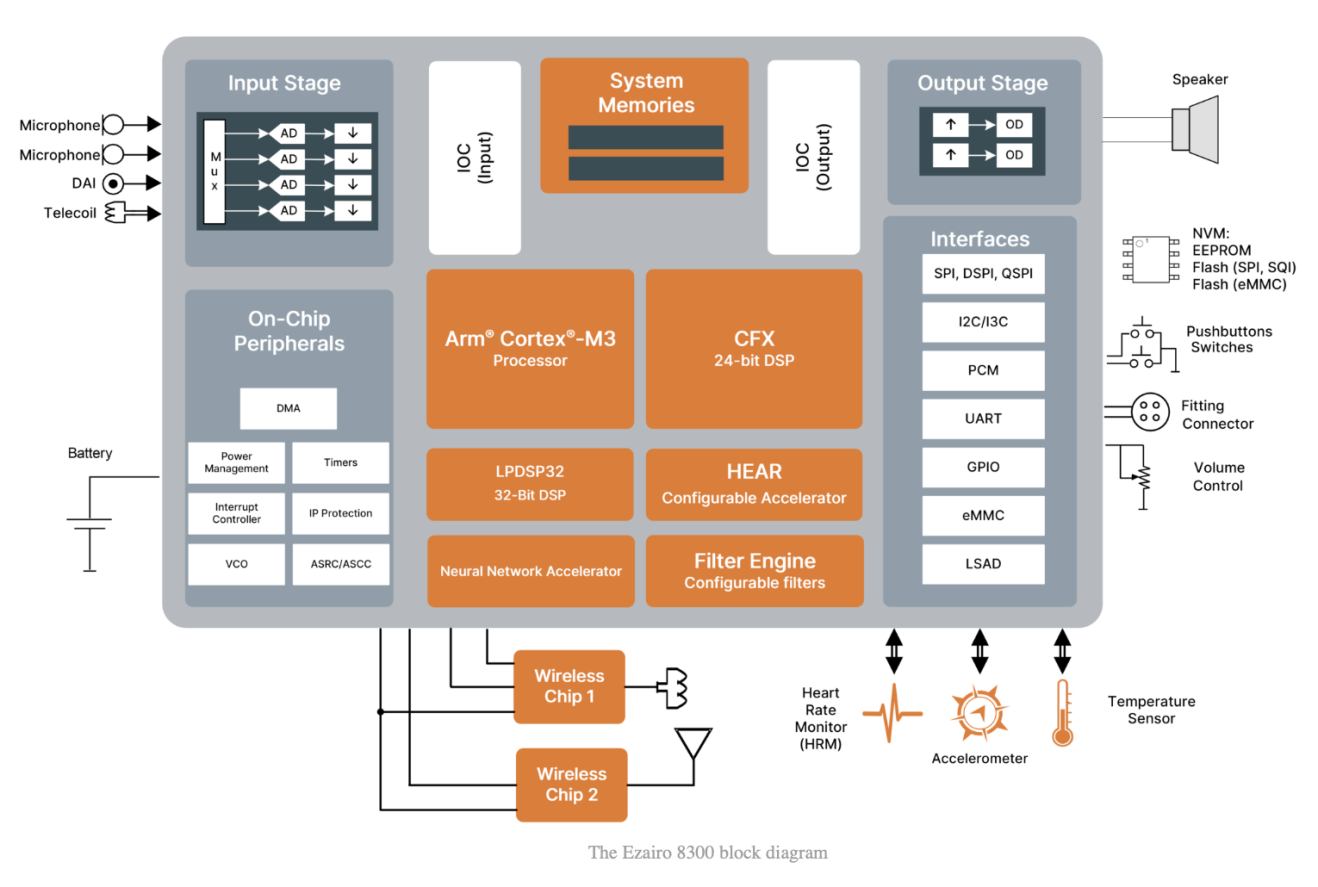

據楊正龍介紹，Ezairzo83系列相較Ezairo7系列的內核增了更多，能力更是翻倍的：內存是以前的4倍，運算的能力是以前的三倍多，然后在ADC的寬度、動態寬度等都比以前高。但其實Ezairzo83系列的成本可能會比Ezairo7160更好一些。因為Ezairzo83系列面向的是專業助聽器和輔聽兩個市場，因此整體的市場出貨量預計會更大，也就可以將器件成本拉的更低，給到終端客戶更好的成本。

其實有了AI的功能之后，不僅等于增加了一些語音交互的功能，對于傳統的音頻算法或許也可以迎來顛覆。像現在通過自適應的濾波器實現的降噪算法，未來或許都可以進行迭代，進行不斷地人工學習后，將更優化的庫在放在助聽器上。隨著未來互聯功能和計算功能的融合，手機個人助理或許也可以通過助聽器來與聽障人士進行交互，幫助人們實現更多的便捷工作。

國內助聽器市場前景廣闊，如何幫助好本地客戶做好開發工作？

上文提到，助聽器在國外的歷史要比國內悠久的多。但中國助聽器市場，正在飛速發展。從整個市場規模來看，中國助聽器市場潛力巨大。據調研數據延時，中國助聽器的年復合增長率將近有百分之十幾；從個別領先的終端廠商的出貨量來看，每年至少30%的增長。

而中國客戶的特點是相對國外的幾大家助聽器品牌，客戶數量更多，體量較小，系統級的開發能力也有一定差距。而同時可編程DSP的設計能力要求較高，像一些傳統的助聽器DSP方案（安森美B300系列）為了實現高效低功耗表現都是采用匯編語言來編寫代碼，對于當前新生代的工程師而言要求也較高。如何幫助中國這一批客戶快速成長起來，實現產品快速量產出貨，是安森美在中國進行Ezairo系列產品推廣的關鍵。

楊正龍表示，如果客戶從0開始確實很難，可能要花幾年的時間去熟悉開發環境：因為不同的內核所需的開發語言不同，有的可以用c有的用匯編，確實是有一定的難度的。但是安森美沒有把這個工作全部給到客戶和市場，而是提供了幾個方案。

第一個方案就是說安森美把所有的東西做好了，客戶選擇Ezairo硬件平臺，就可以使用安森美整套的方案，包括硬件、軟件、固件、算法以及驗配程序等等，客戶都可以直接使用。這一整套方案是安森美基于對市場的全面了解，跟合作伙伴做出來的一個完整的研發方案，基本可以覆蓋市場80~90%的一個應用場景。

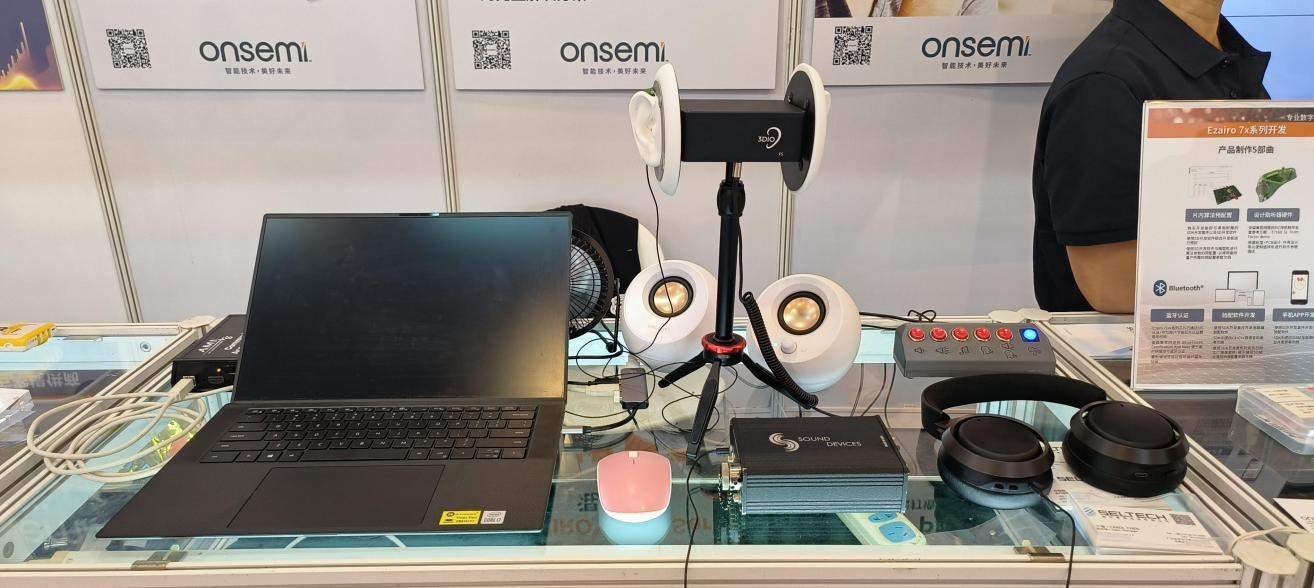

圖：安森美完整的驗配方案demo

第二個方案就是針對剩下的20%或者10%的客戶需求，有些客戶算法能力很強，同時它的市場有特殊的需求，通用的方案無法滿足。那么安森美會把很多接口開放出來給到客戶，讓客戶去做自己算法適配，滿足他自己特別的一個需求。

結語

助聽器是一個特殊的垂直市場，對于功耗、延時等的超高要求，讓其必須使用DSP才能滿足。在基本的“CFX+HEAR”的架構基礎上，才能繼續去添加更多的模塊，支持更多的復雜算法。遍歷國際芯片大廠，也只有安森美一家堅持深耕在此領域，致力于持續不斷地迭代自己的Audiology DSP Systems，為客戶提供軟件、硬件和算法等于一體的全面解決方案。楊正龍表示，未來Ezairo平臺將會繼續創新，新一代產品的方向，會是繼續追求極致功耗，實現雙向的藍牙通信，增加更多生命傳感功能等。但楊正龍同時強調到，這個市場很大，安森美并不會去定義市場走向，而是更多地將平臺開放給客戶，幫助客戶實現其所需要的功能。

本文受訪者：安森美工業醫療智能部門亞太區高級營銷經理 楊正龍
