隨著輔助駕駛和自動駕駛的發展，功能安全變成尤為重要。而對于ADAS系統而言，在電源電路設計上也要遵循和滿足功能安全的要求。MPS專門發布了MPSAFE和開發流程，并針對ADAS推出了一系列的功能安全電源解決方案。近日MPS召開了發布會。MPS功能安全經理Jing Y Guo進行了分享。

什么是汽車功能安全？為什么ASIL D成為趨勢

汽車功能安全，并不完全等同于傳統意義上的產品質量。在幾十年前，汽車上的電子元件較少，汽車的控制權完全掌握在駕駛員的手中；而在近年來，智能汽車為駕駛員提供了諸多輔助，包括ABS、定速巡航、車道保持、輔助駕駛等；電子系統承擔了一部分原本完全由駕駛員來承擔的工作，因此一旦電子系統出現問題，就會危及到行車安全。所以近年來，汽車功能安全成為了ADAS系統設計時的考量關鍵。

總所周知，汽車功能安全等級劃分為ASIL A、B、C、D，那么劃分的依據是什么呢？據Jing介紹，汽車功能安全的不同等級劃分是從三個不同維度劃分而來：Severity（嚴重度）、Exposure（暴露率） 和Controllability（可控性）。

Severity（嚴重度）指的就是駕駛員、乘客和車外的行人等受到的傷害的程度，按照這個傷害的不同程度會有一個級別的劃分。

Exposure（暴露率）指的是在不同的環境中（例如雨雪、高速公路等），發生故障會造成的不同危害等級?！岸x在一個既定的環境里面，這環境出現的幾率有多大，這就是Exposure?！?

Controllability（可控性）是指出現安全相關故障時，駕駛員可以采取多少措施來防止受傷。

簡而言之，ASIL 既指風險又指風險相關要求（針對給定風險的標準最低風險處理）。

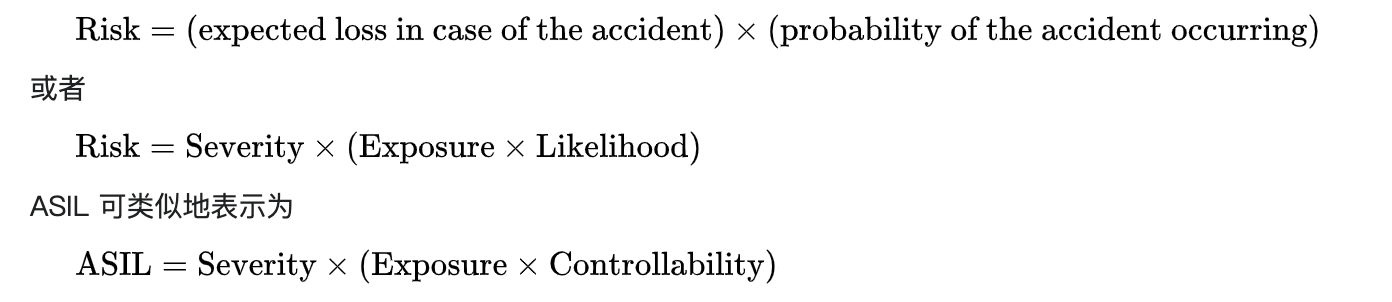

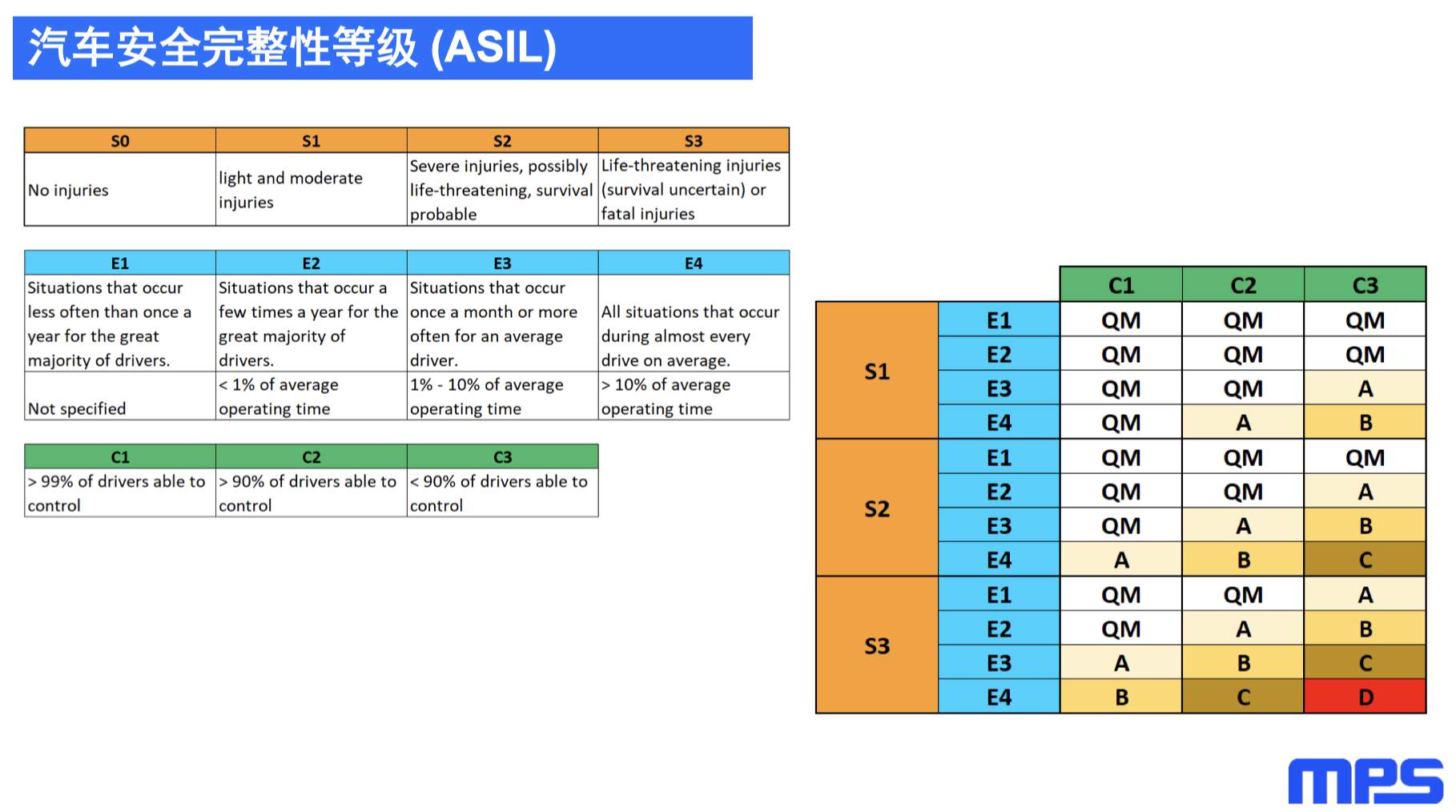

綜合Severity Exposure Controllability之后，就可以得到一個對應的ASIL點。以 ASIL-D為例，它的單點故障指標要求被安全機制覆蓋超過 99%，而多點故障指標要求被安全機制覆蓋超過 90%。標準還額外對殘余故障的失效率做出規定， ASIL-B和 C要求小于 100FIT，而 ASIL-D更嚴苛地要求小于 10FIT。

為什么現在更多要求ASIL D呢？Jing分享到，正是因?yàn)楝F(xiàn)在智能車承載了一些駕駛員的控制權，包括未來會有全自動駕駛，這時候我們其實只是一個乘客，那么就對功能安全有了最高的要求，也就是ASIL D。

實現功能安全的關鍵：不是避免故障，而是在于如何處理故障

功能安全的關鍵不是說要完全避免故障，因?yàn)楣收系某霈F(xiàn)是隨機的不可完全避免的，只能盡量降低它出現的幾率，但這個出現的幾率不可能為零。因此汽車功能安全要做的不是避免故障，而是在故障出現的時候，如何妥善的處理和解決這一故障。

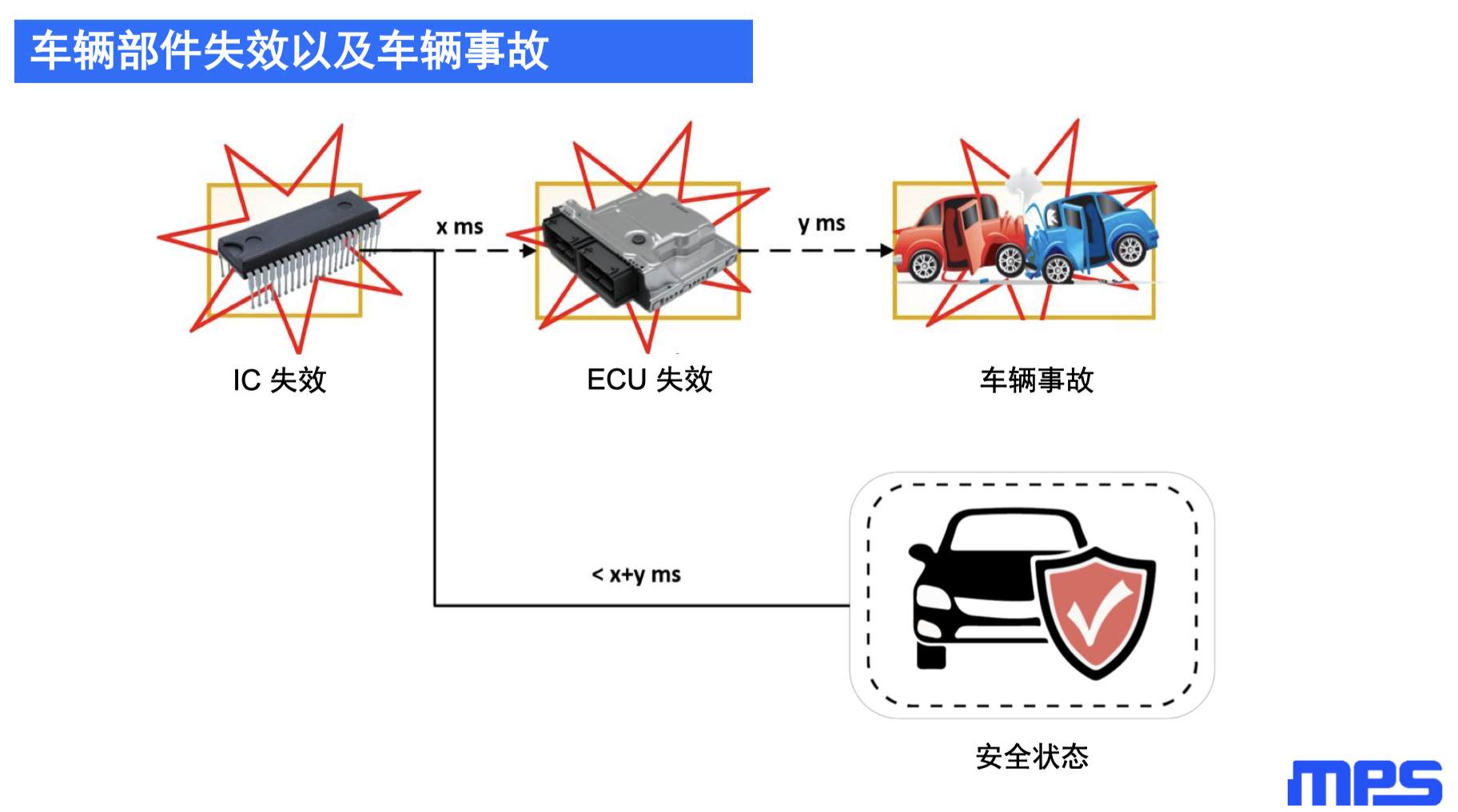

為了處理故障，在功能安全設計中，有一個定義叫做安全狀態。一旦出現故障，就會讓系統進入到安全狀態。不同的系統、不同的安全故障會對應著不同的安全狀態，在這些安全狀態中車輛的部分功能會有所限制。 而僅僅有這種觸發，就將其置入安裝狀態，并不能夠應對所有的功能安全問題。還在增加一個Reaction Time的因素，有的故障出現后，并不會立即導致安全問題，但不處理經過一段時間持續惡化就會導致汽車故障。那么這一段時間就是Reaction Time，根據不同系統不同故障，還要進行Reaction Time的單獨定義和設置。有的故障可以逐漸降低，有的則需要直接關閉系統。

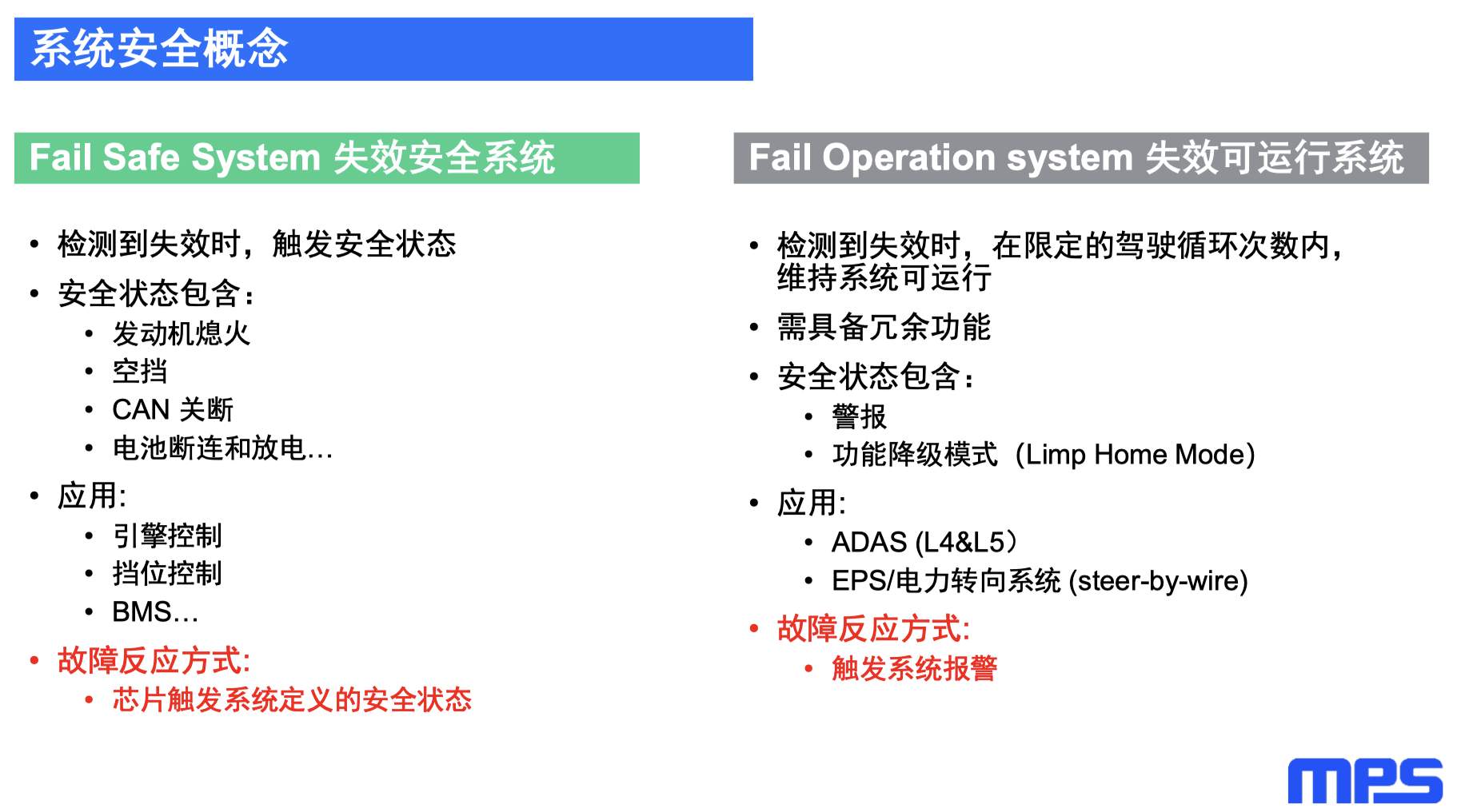

另外，安全狀況并不是簡單的將系統關閉就可以了，對于某些新系統而言，遇到故障就要啟動預先準備的備用系統。所以對于安全狀態的設置，首先要厘清是一個什么樣的系統，是一個Fail Safe System還是Fail Operation System。例如未來全自動駕駛的車輛，必須要有一個可以讓駕駛員手動控制的駕駛系統，從而在自動駕駛系統出現問題的時候，可以啟動備用系統，由駕駛員手動控制。

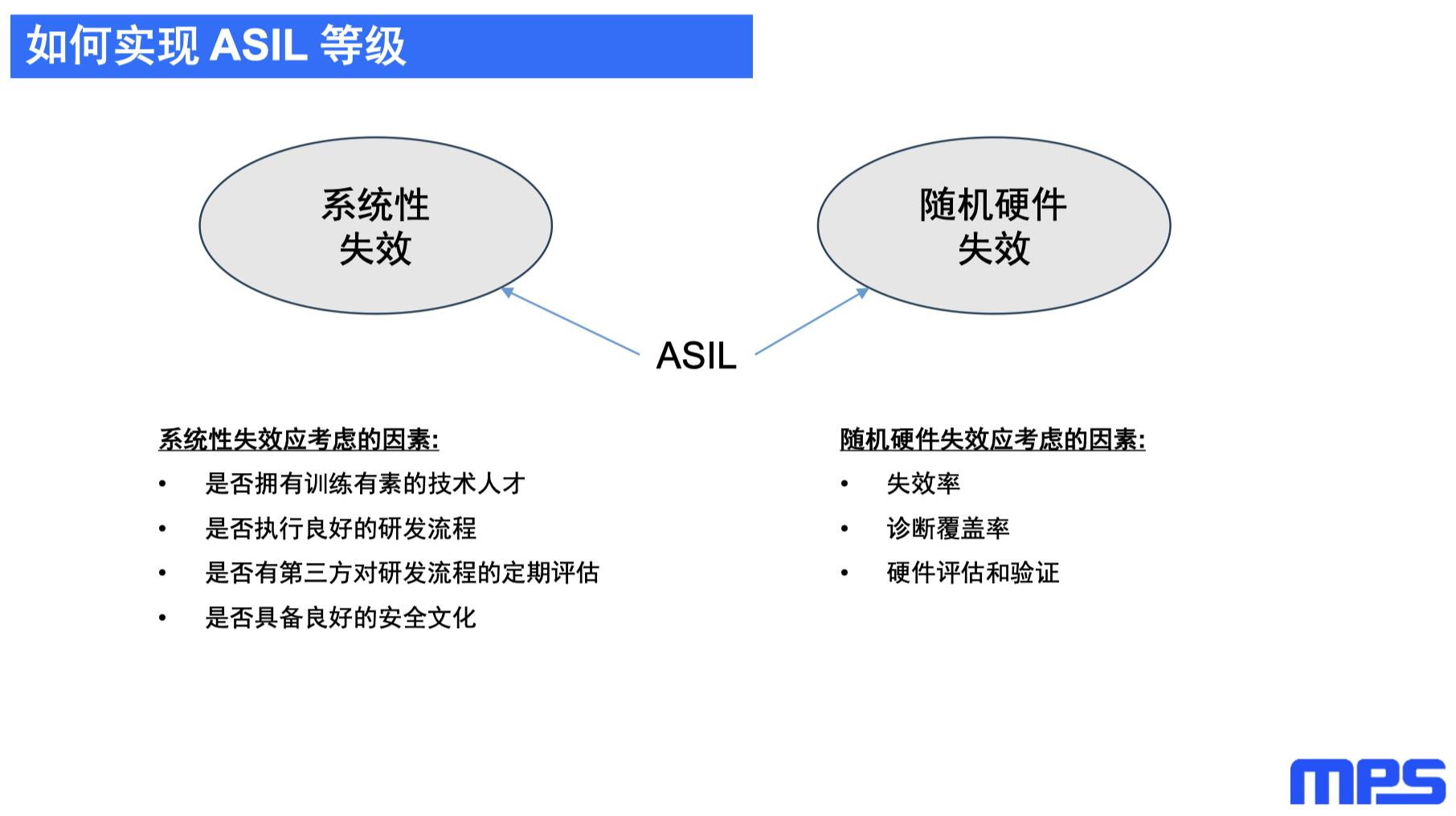

故障的原因可以分為兩大類：系統性失效（Systematic Failure），是在研發過程中人為的錯誤，這種Failure的避免，需要加強整改研發流程的嚴謹性。而隨機硬件失效（Random Failures）的避免，一方面就是要選擇盡量低故障率、產品良率較高的元器件。

滿足ASIL D要求的研發流程和產品功能設計

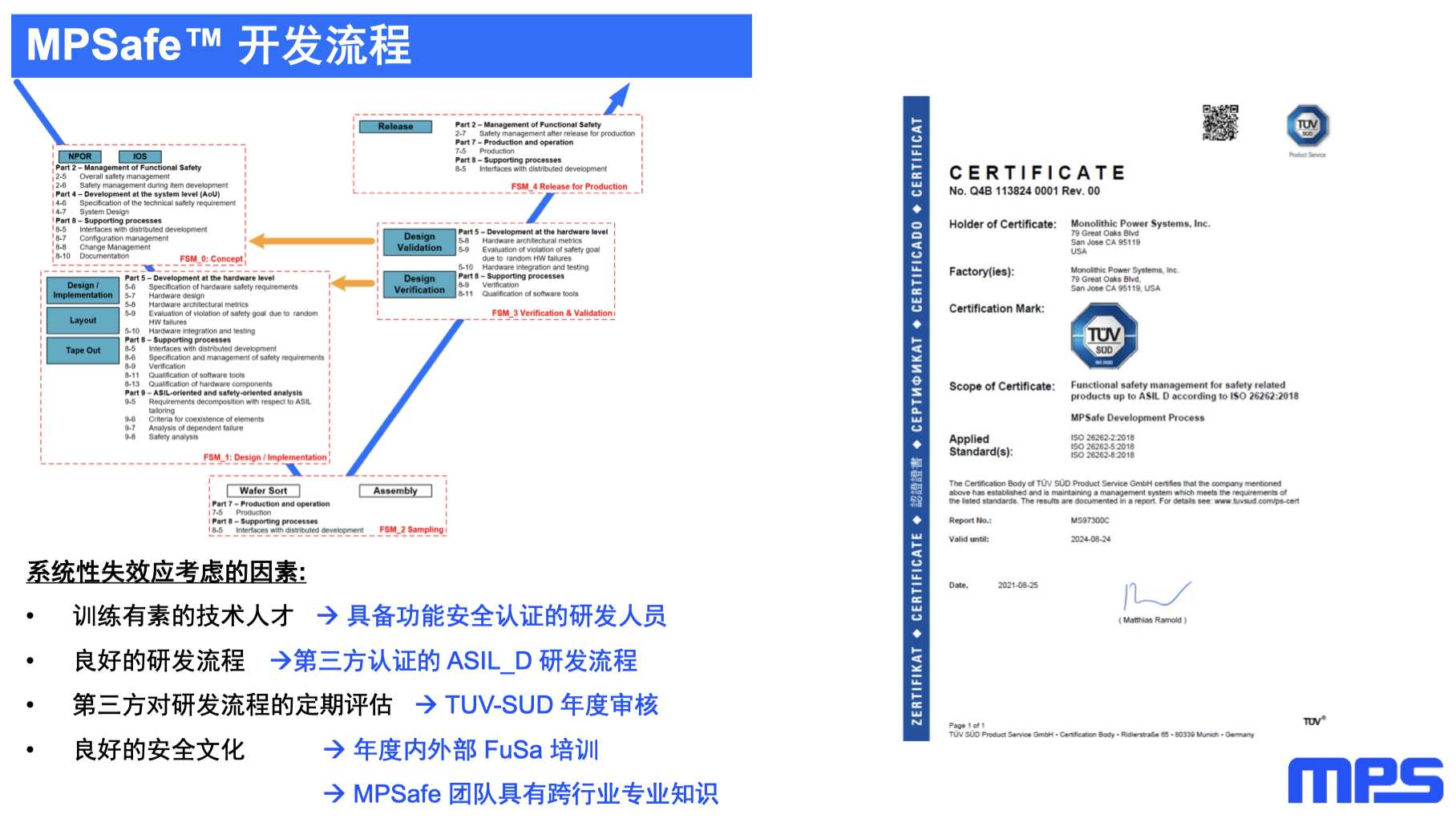

針對系統性失效，MPS在內部有TUV-SUD認證的研發流程，每年TUV-SUD都會進行檢查，并且相關的研發人員也都經過了TUV-SUD的每年2～3次的培訓。在研發流程中，還會有另一個人來監控研發人員所做的事情是否符合功能安全研發的流程要求。

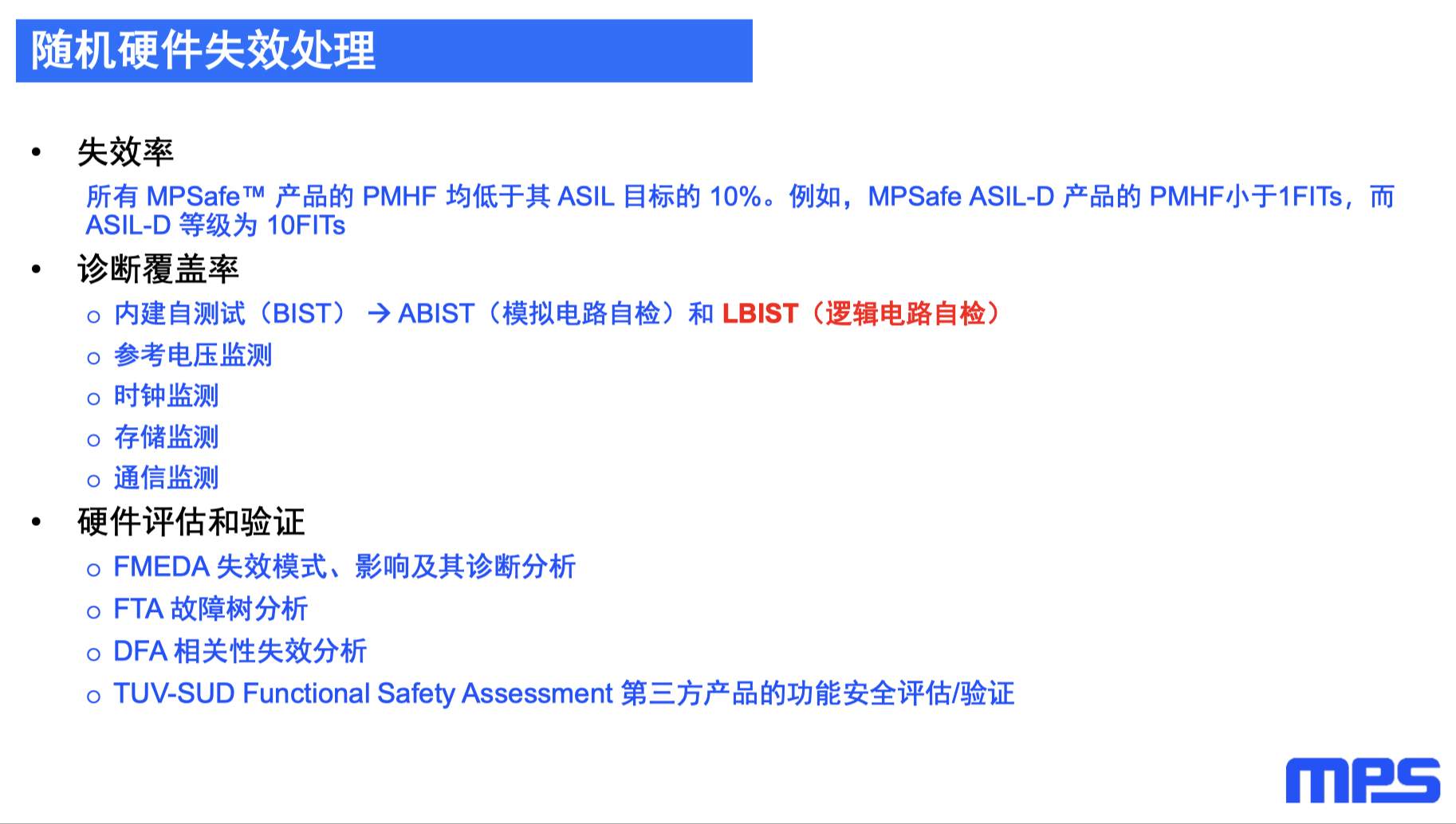

而針對隨機硬件失效，MPS對于產品的要求是要高于ASIL D的要求的。例如ASIL D要求10FITs，也就是10億小時會出現一個失效；而MPS的內部產品要求是要低于1FIT。Jing表示，因?yàn)檎麄€(gè)系統中，不可能只有一個IC。如果每個IC都是10FITs的標準，那么整個系統就很難達到10FITs的目標。因此只有元器件的失效率要遠遠低于10FITs才可以達到整個系統的ASIL D功能安全等級。

而為了實現功能安全，MPS在產品內部也設計了一系列的自檢機制。首先在每一個上電和斷電的過程中，IC都會進行一個自檢，包括了模擬電路檢測（ABIST）和邏輯電路檢測（LBIST）。此外，在一個系統中，多個IC可能會共用一個參考電壓、時鐘源和通信源；所以MPS在IC內部設置了參考電壓監測、時鐘檢測和通信監測，這樣既可以實現IC自檢，也可以相互進行互檢，檢查系統中可能出現的電壓、時鐘和通信問題。另外針對通信，IC內部還會有CRC的檢測機制。

靈活性和安全性兼顧——MPSafe ADAS電源解決方案

自動駕駛系統無疑是功能安全等級要求最高的系統之一，而對于ADAS的功能安全的設計，要從電源設計開始。如果沒有安全可靠的供電方案，那么ADAS系統的主控也就無法正常工作，整個ADAS的功能安全也就無從談起。

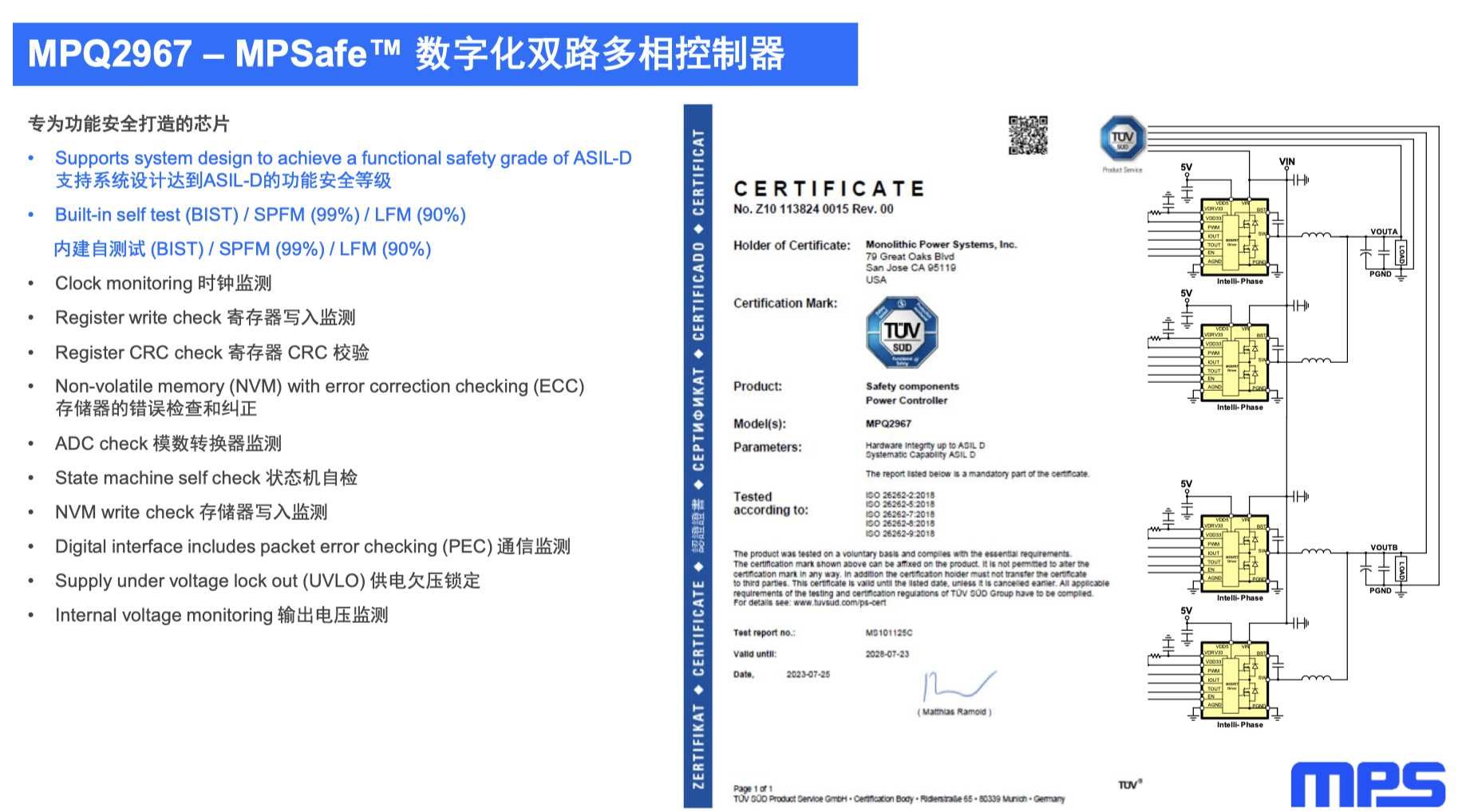

Jing介紹了三款來自MPS MPSafe系列的電源產品，分別是數字化雙路多相控制器MPQ2967、12 通道電源時序器MPQ79700FS和6通道電壓監控器MPQ79500FS。通過這三款高功能安全的IC，結合符合QM標準的LDO和DrMos之后，就可以打造一個完整的支持ASIL D的ADAS電源解決方案。

據悉，MPQ2967主要是面向高功能的自動駕駛的SoC，負責對于DrMOS控制來達到更高的輸出電流。該產品內部包含了時鐘、CRC、電壓監測等等一系列系統功能安全相關監測功能。不論是時鐘錯誤，還是通信錯誤，都可以監測到。

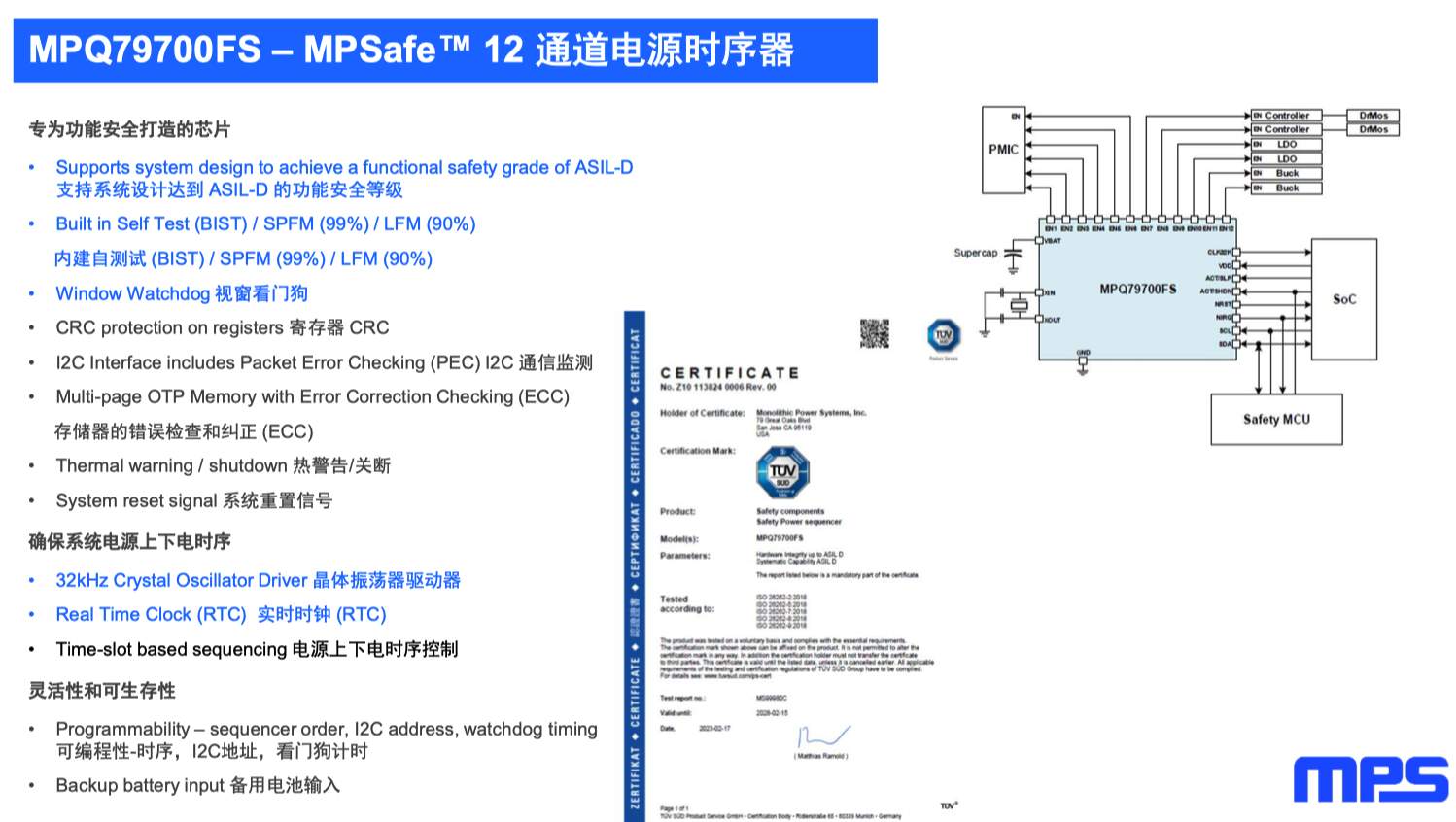

MPQ79700主要用于控制SoC的上下電時序，內部也有像CRC check、I2C check、內存檢測等各種監測功能，同樣也獲得了TUV-SUD認證。

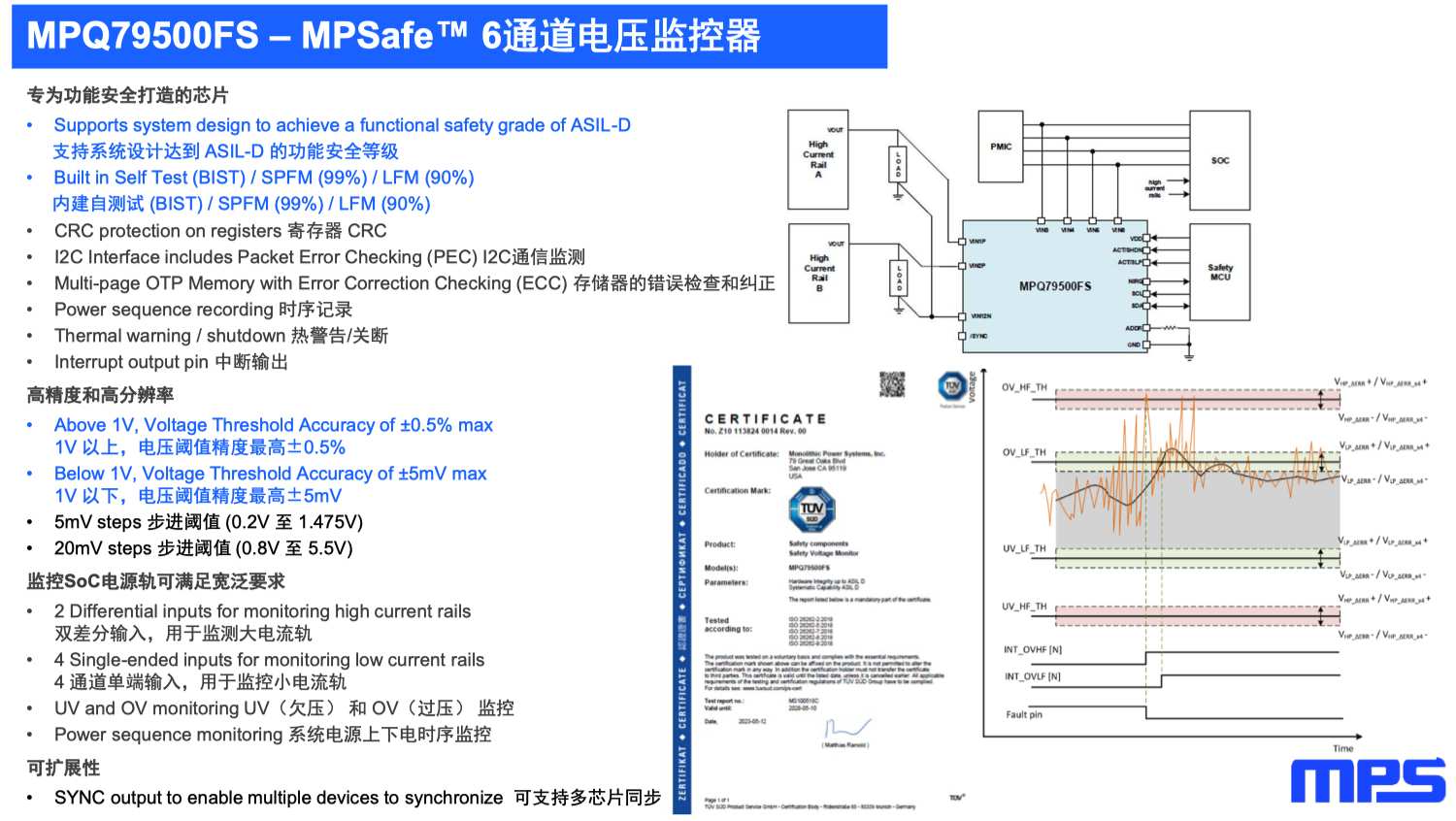

MPQ79500FS則用于監測輸出電壓和時序。因?yàn)閷?duì)于自動駕駛系統而言，輸出電壓的時序的正確性也非常重要，MPQ79500FS可以作為一個外部元件來監控這些輸出電壓，確保時序的正確。據Jing介紹，這個產品不僅能夠監測傳統意義上的DC的OV和UV，還可以監測AC的相關功能。

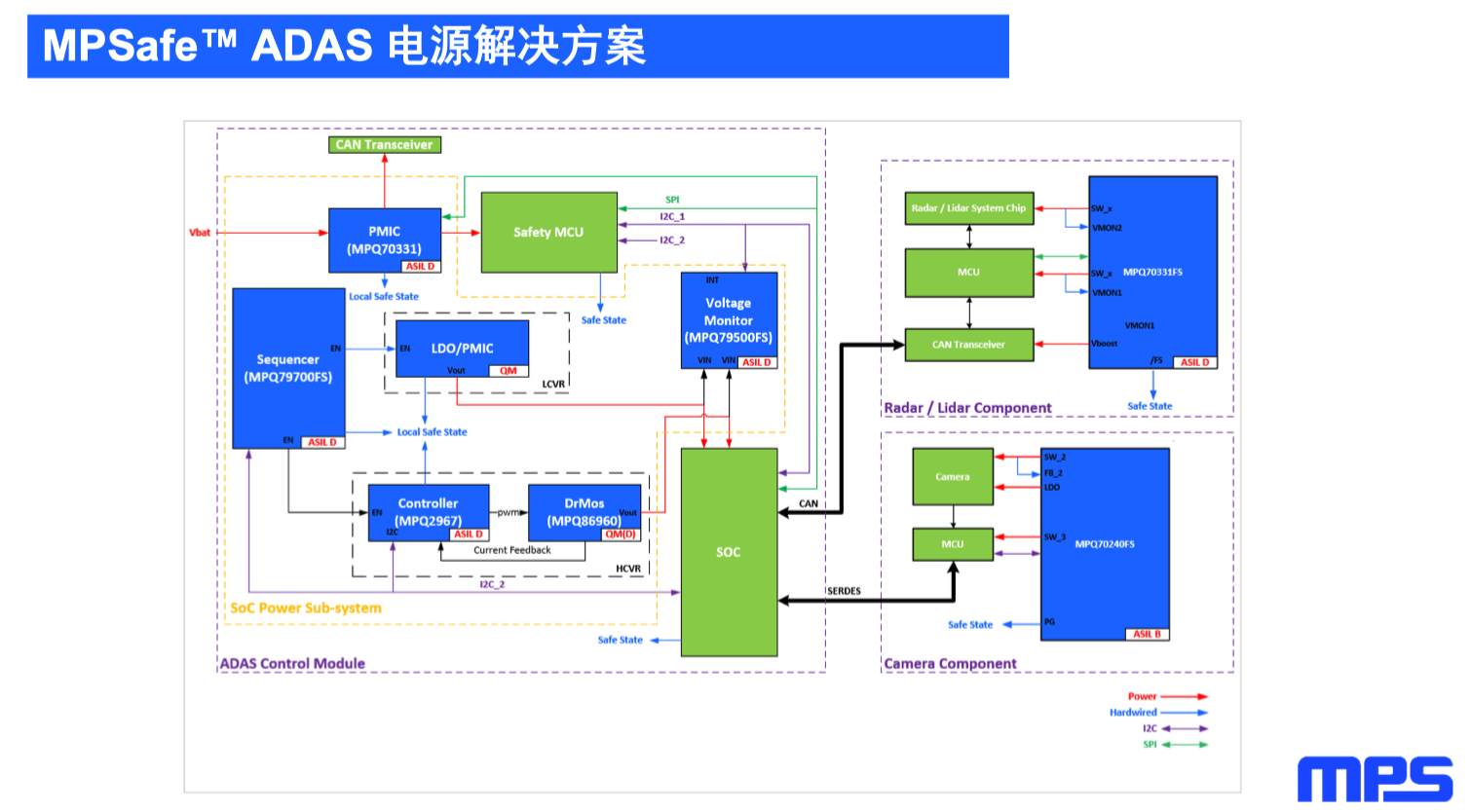

將上述的幾個產品結合在一起，就構成了MPS的ADAS電源方案，針對雷達、控制模塊，主要是采用了ASIL D的產品，而對于要求并不是那么高的攝像頭部分，采用了ASIL B的產品。

據Jing介紹，這一套系統的好處在于，給予了客戶在后續產品升級的時候，極大的便利。例如客戶未來將系統中的SoC升級，那么只需要更新LDO到PMIC就可以了，整個電源方案中其他的IC并不需要進行重新選型和電路設計。

據悉，在成都MPS專門設立了功能安全的部門，來支持中國本土客戶的功能安全電源方案設計。Jing表示，MPS內部對于新產品的研發，非?？粗毓δ馨踩?。“Safety真的很重要。我們是永遠都是Safety是排在我們的第一位?！?
