電機無處不在，小到電動牙刷、電動工具，大到電動汽車、公共交通等。隨著雙碳目標的迫近，以及數字化智能化的發展，電機的控制要求也變得越來越復雜。為了幫助所有的電機控制、信號處理的各類工程師們簡化開發，提高方案能效，AMD推出了全新的Kria K24 SOM和配套的KD24。AMD工業、視覺、醫療與科學高級總監Chetan Khona先生在發布會上，進行了精彩的分享。

圖：AMD工業、視覺、醫療與科學高級總監Chetan Khona

應對多電機、多功能集成和低功耗的電機設計挑戰

據統計，當下電機的能源消耗占據了全球工業能源總量的70%；因此對于電機能效的提升，將會極大地助力我們的可持續發展。而眼下電機的設計變得更為復雜：一方面，電機變得更加精密復雜，需要提供各種速度能力；另一方面，越來越多的SiC、GaN等新材料的引入，提升了效率和性能，但增加了電路設計的門檻。

電機驅動有三個要素，分別是驅動器、供電部分和電機本身。如果是一個單軸的電機，可以用非常簡單的技術解決相關的問題。但現在我們在工業互聯網時代，經常有多項任務需要同時進行，而且電機控制系統也需要處理很多的軸。

傳統的高速高精度的電機控制的主控方案，通常是DSP、FPGA等，而近年來隨著MCU計算能力的加強，而且不少MCU內部也會集成DSP，越來越多的電機控制也會選擇采用MCU的方案。

但據Chetan Khona介紹，MCU或DSP如果只是控制電機的話，是可以完成的不錯的，但是在現在工業物聯網的大環境下，還要顧及功能安全、網絡安全、人工智能，還有預測性維護等等。所以光是電機就不行了，但是AMD最新推出的K24 SOM可以支持以上所有的功能，能夠把很多的軸進行一個集成，通過這樣的方式來控制成本和功耗。

我們知道DSP以數字信號處理見長，是最適合做電機控制的處理器類型。但采用AMD的自適應計算架構的FPGA類產品更加適合，能夠提供四大優勢。

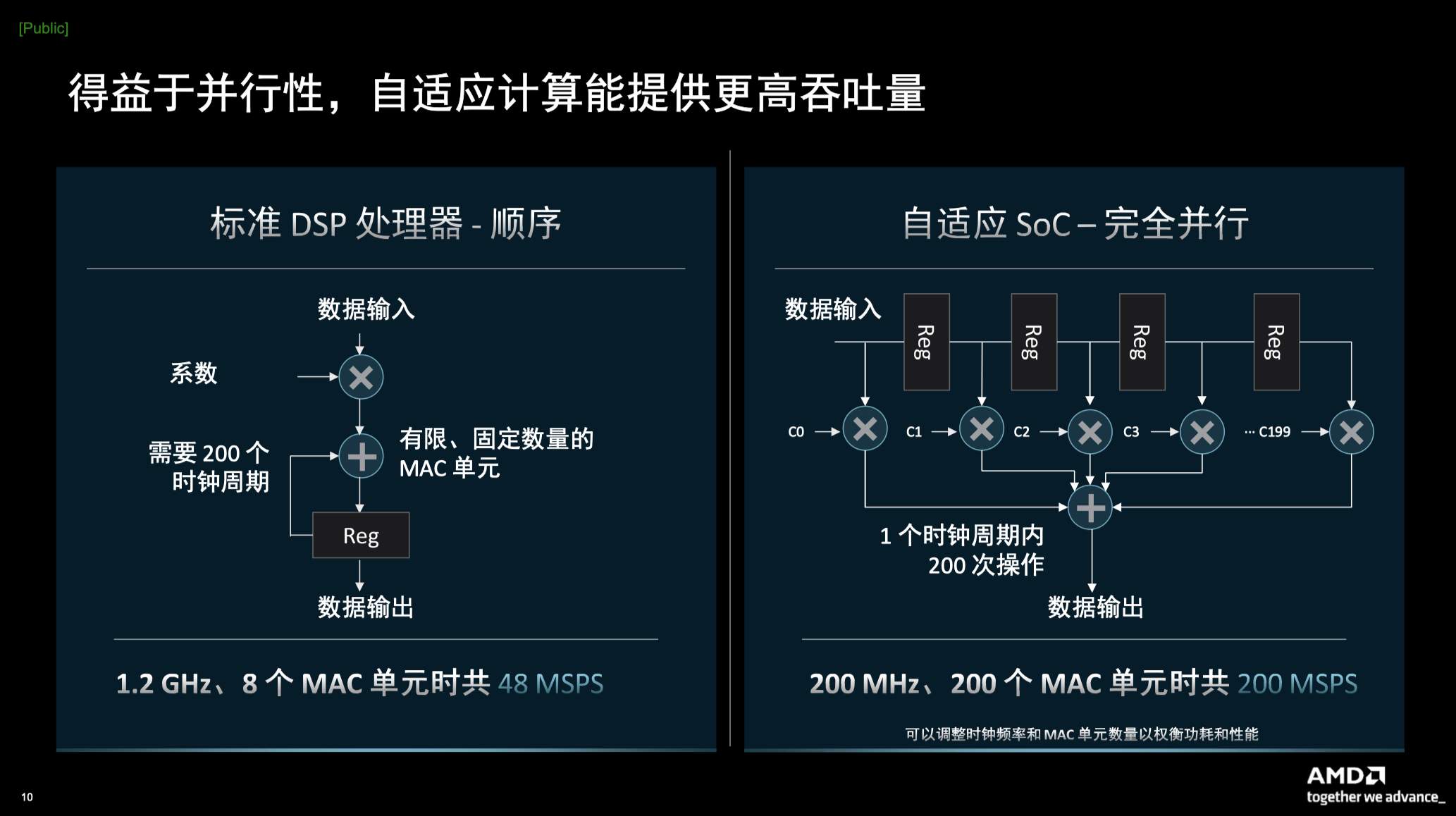

第一，自適應計算架構的MPSoC采用了完全并行的程序運行方式，而使用FPGA的硬件能夠帶來時延的優勢，因為只需要一個時鐘周期就可以完成DSP多個周期才能跑完的程序。

第二，是更好的功耗表現。這與大家長期的認知有所差異，通常我們認為FPGA功耗更大，但對比起來，DSP要實現最快方式取得結果，需要時鐘跑到幾百MHz甚至GHz級別；但FPGA的主頻速度可以更慢，只要200MHz就可以以同樣乃至更快的方式完成了同樣的工作，因此就可以更加省電。

另外值得一提的是，在系統功耗層面來看，因為像K24 SOM這樣的方案，可以支持多功能的這個，比如在功能安全方面，將原本兩個芯片的方案功能都集成到同一個K24 SOM中；又比如在多電機的控制方案中，通過一個K24 SOM的整合實現；這樣就大大降低了成本和能耗。

第三是靈活性的優勢。選擇FPGA進行電機控制的方案，設計人員可以自由地在功耗、時間以及時鐘速度等多個參數之間進行取舍，并且可以實現時分復用。例如，開發者可以自己選擇是在一個時鐘周期內完成200次操作，還是在四個時鐘周期內進行200次操作，根據具體任務進行自由調整。

最后一個優勢是獨立性。多訪問的電機控制應用，傳統方式是通過一個電路來控制多個電機，這樣會稀釋性能。而采用一個FPGA就可以直接控制多訪問的電機控制回路，提高了獨立性。

K24 SOM：不同背景開發者，都可以輕松構建高能效電機控制方案

AMD最新推出的Kria K24 SOM，是一款自適應計算的電機控制方案，能夠支持多種不同類型的電機控制應用。

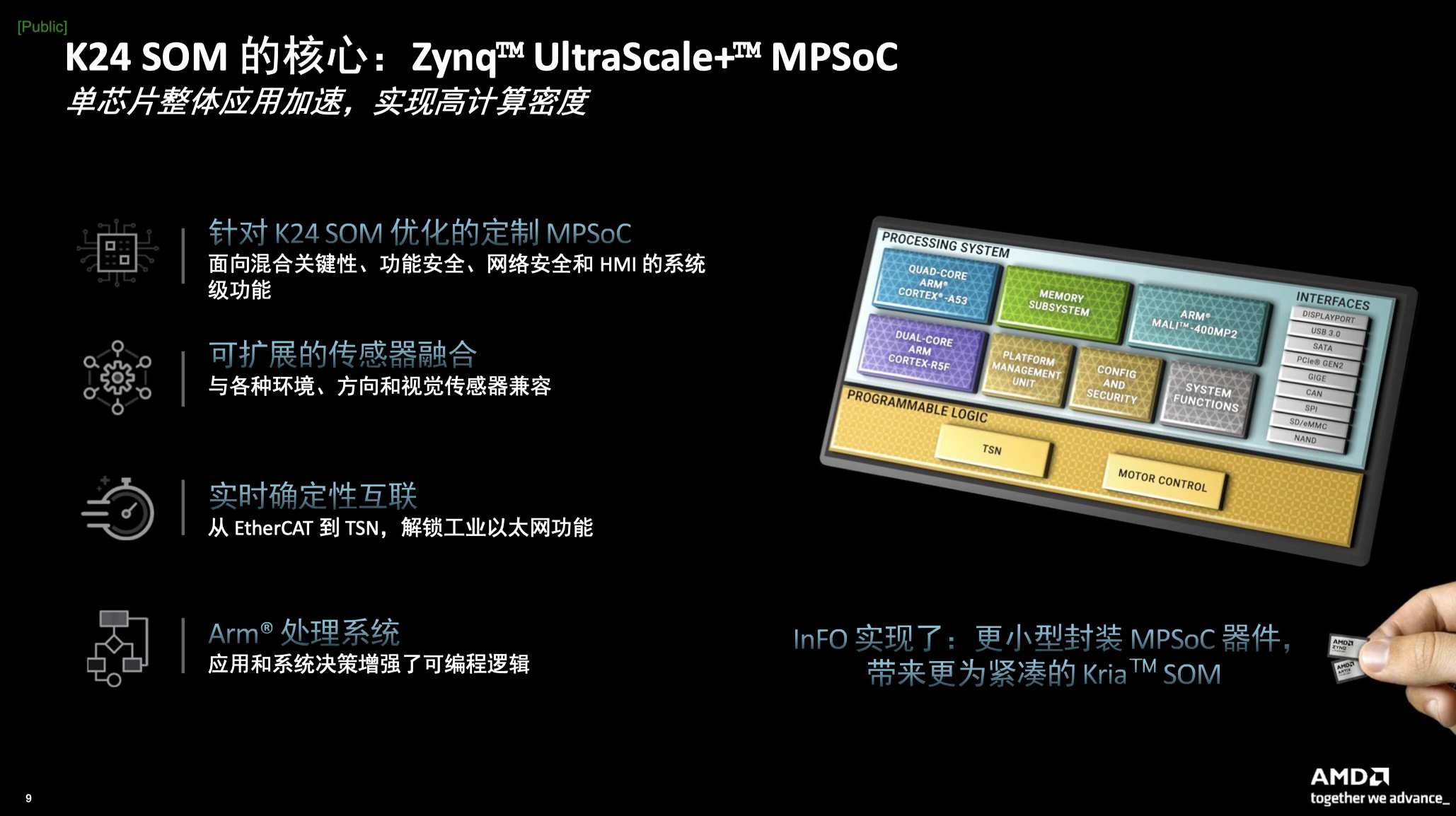

該方案的主控采用了AMD的Zynq UltraScale+ MPSoC，采用了InFO先進封裝技術實現了更小的尺寸，并且專門針對電機控制方面進行功能強化。和K26 SOM上選擇的主控器件類似，K24 SOM上的Zynq UltraScale+ MPSoC集成了四核Arm Cortex-A53和兩個Arm Cortex-R5F CPU，但對于對于關注尺寸、功耗、成本等方面的設計，K24 SOM是更為理想的選擇。選擇Zynq UltraScale+ MPSoC作為主控的關鍵優勢在于，它能夠實現混合關鍵性，對于不同用戶功能分配實時優先級，從而進行多功能的系統功能調度和調配。

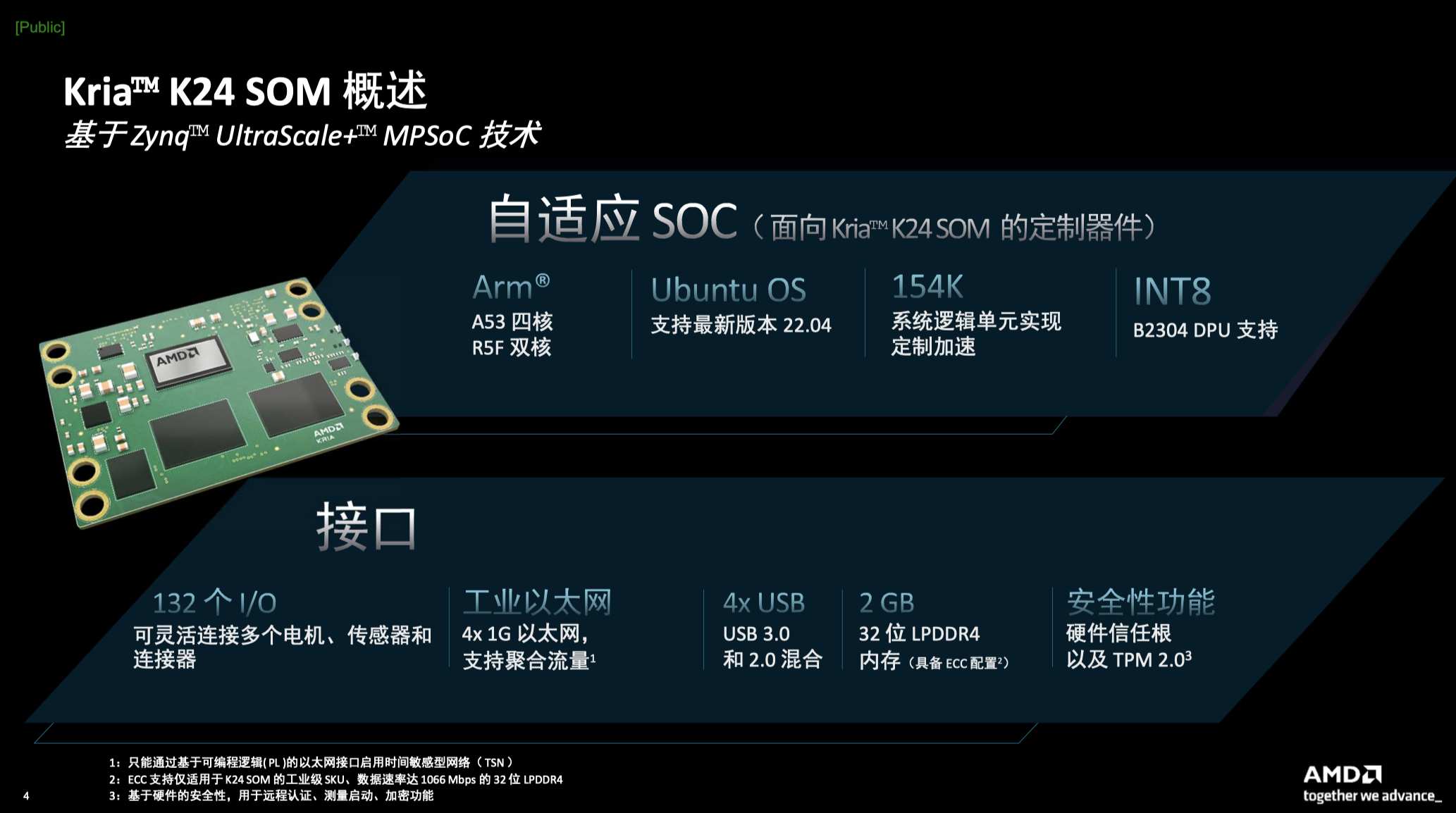

K24 SOM支持最新版本22.04 Ubuntu OS；內部集成154K的硬件邏輯加速資源；I/O數量要比K26 SOM少，但132個I/O口也足夠支持多電機和多傳感器的配置；LPDDR的數量是K26 SOM的一半，工業級的K24 SOM具有2GB的LPDDR4，并且有ECC支持；K24 SOM還支持EtherCAT和TSN在內的40多種工業互聯網標準；尺寸方面，K24SOM僅為信用卡的一半。

上述特性介紹陳列完畢，但這不是重點。K24 SOM最具優勢的點在于，能夠幫助各種不同類型的工程師和開發人員，快速上手，構建產品級的高能效電機控制方案。圍繞著Kria SOM的整個開發生態的打造，是這款K24 SOM的產品競爭力所在。

K24 SOM支持采用Python、AMD Vitis、MathWorks的MATLAB和Simulink、ROS2和AMD Vivado多種不同的開發方式；并且在Kria應用商店中提供了多種不同的邊緣計算加速應用，供開發人員選擇。預計今年年底會有超過25款應用在這個應用商店里推出。所有這些應用都是基于Ubuntu linux開發，且都是容器化的，在docker hub當中來配置。

據Chetan Khona介紹，K24 SOM支持更多不同背景的開發人員。有的開發人員可能聽過自適應計算，但沒有經歷相關的訓練或者是背景，沒有辦法用傳統的方式來進行自適應計算的設計。那么通過Kria產品，就可以幫助這些開發人員獲得自適應計算的優勢，但是又不需要使用傳統的FPGA那樣去設計。

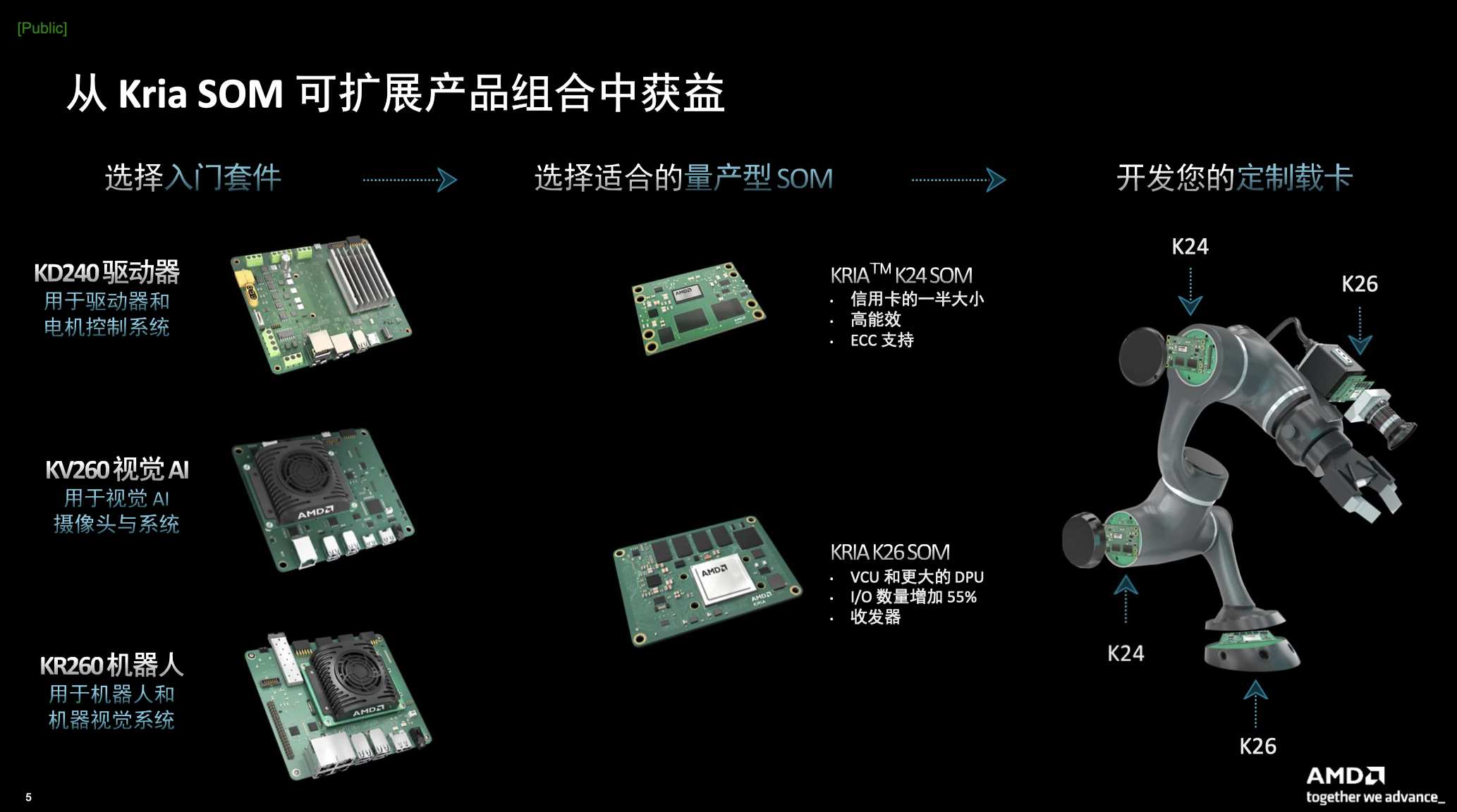

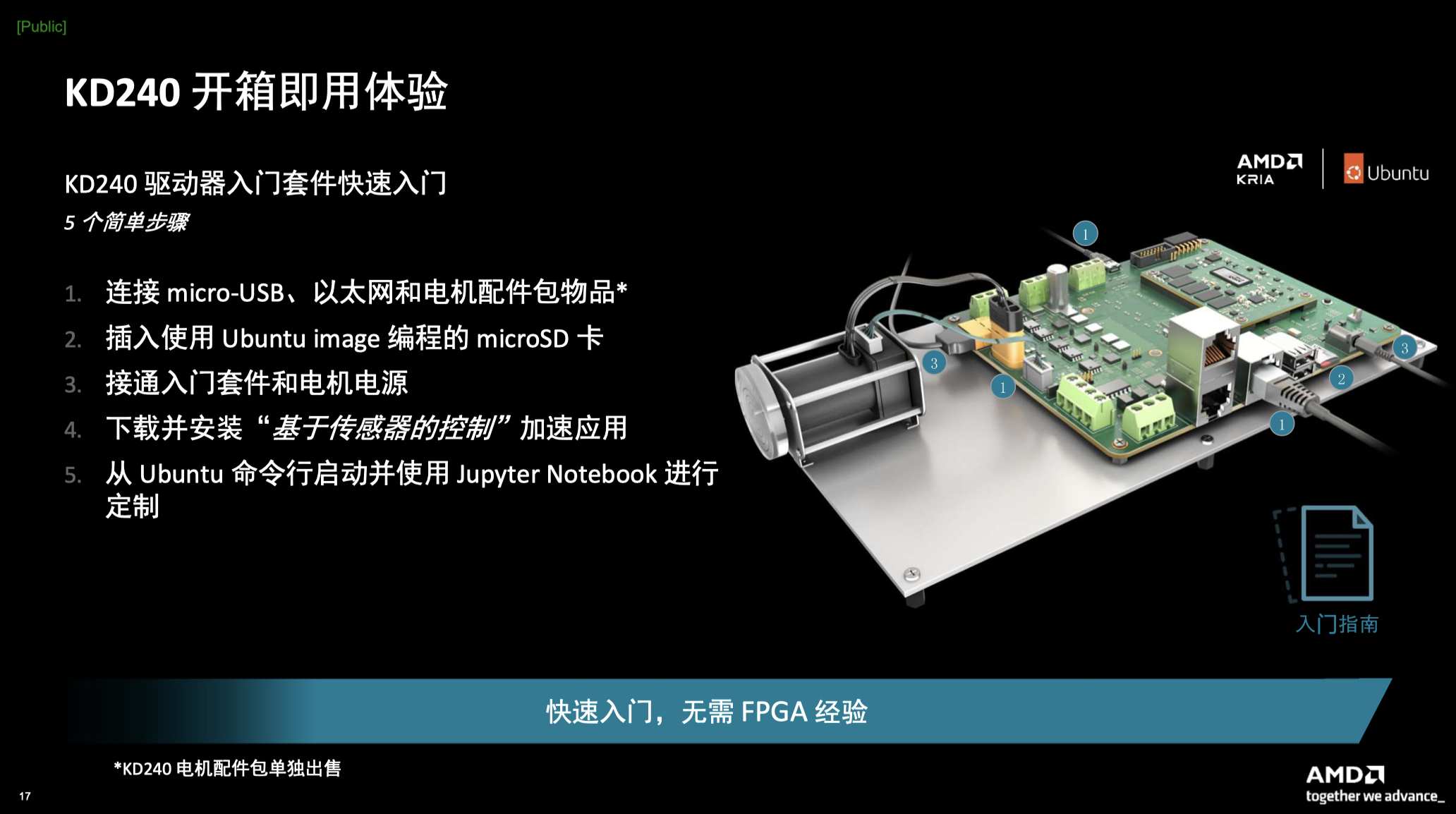

K24 SOM和K26 SOM的接口兼容，可以使用同樣的載板/底板設計。對于像機械臂、機器人等復雜的應用而言，這大大簡化了設計時間。開發人員只需要設計一個底板，就可以支持所有的K24 SOM和K26 SOM的驅動。在底板的制作過程中，開發者可以先選擇K24 SOM的入門套件進行開發。據Chetan Khona介紹，整個套件僅需5步就可以完成啟動，整個過程不超過一小時。

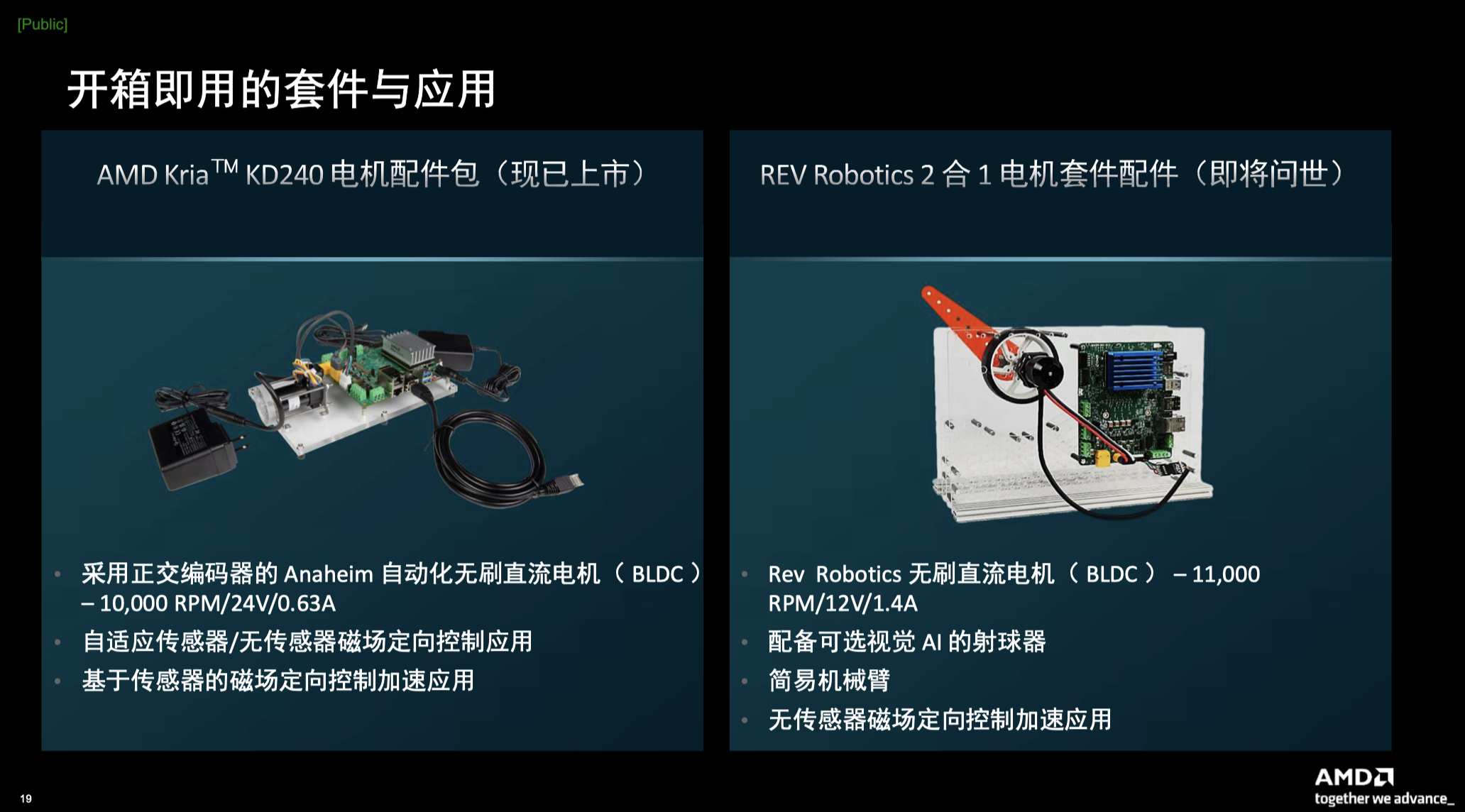

目前推出的是Kria KD240的電機配件包，采用正交編碼器，自動化無刷直流電機的配置。而REV Robotics 2合1電機套件配件，會在今年晚些時候問世。這一個套件包可以直接實現一個簡單的機械臂的方案，同時還可以選配視覺AI的射球器，可以和USB攝像頭進行連接，用人工智能幫助瞄準。

通過AMD自適應計算能力，助力全面智能邊緣應用

K24 SOM的推出，和K26 SOM一起，構建了一個更為完整的、可拓展的、采用AMD自適應計算能力的智能邊緣計算平臺。以一個機械臂來舉例，開發者可以將驅動和視覺計算平臺統一，采用一致自適應計算平臺，來加速整個機械臂的產品研發時間。并且通過統一的平臺，一方面可以更容易實現不同產品能力的區分，另一方面簡化了軟件的開發難度。

Chetan Khona表示，Kria SOM系列的真正的目標是希望能夠吸引新的用戶來使用自適應計算，從STEM教育開始、到大學、初創企業和大型的跨國企業，甚至是而且機器人娛樂業也有涉足。Kria的擴展戰略取得了非常好的效果，Kria用戶當中有25%是自適應計算的新用戶。

而除了電機控制相關的機器人、3D打印系統、醫療設備和公共交通之外，任何需要非常密集的數字信號處理和傳感融合的邊緣計算設備，都可以通過Kria的自適應計算能力，來實現加速和賦能。
