我們處在一個數字經濟的新時代，數字經濟催生了更多的高端芯片需求。從終端產品層面，大家可以看到一個趨勢，就是高度的智能化、平臺化。智能化指的是終端上的計算能力越來越強，而平臺化就是用統一的軟件構造了所有產品的統一平臺。只有這樣，才能夠給用戶帶來更為極致的體驗。

而這一切變化的背后，離不開半導體技術的支撐，離不開高性能芯片的參與。而高端芯片的設計背后，更需要EDA工具的支撐。EDA工具方面我國相對薄弱，但近年來已經取得了不小的突破。

近日，第11屆EEVIA年度中國硬科技媒體論壇暨產業鏈研創趨勢展望研討會在深圳召開，上海合見工業軟件集團產品工程副總裁孫曉陽在會上發布了主題為“把握芯片設計關鍵核心，助力國產EDA新格局”的演講。

高端芯片設計面臨的挑戰

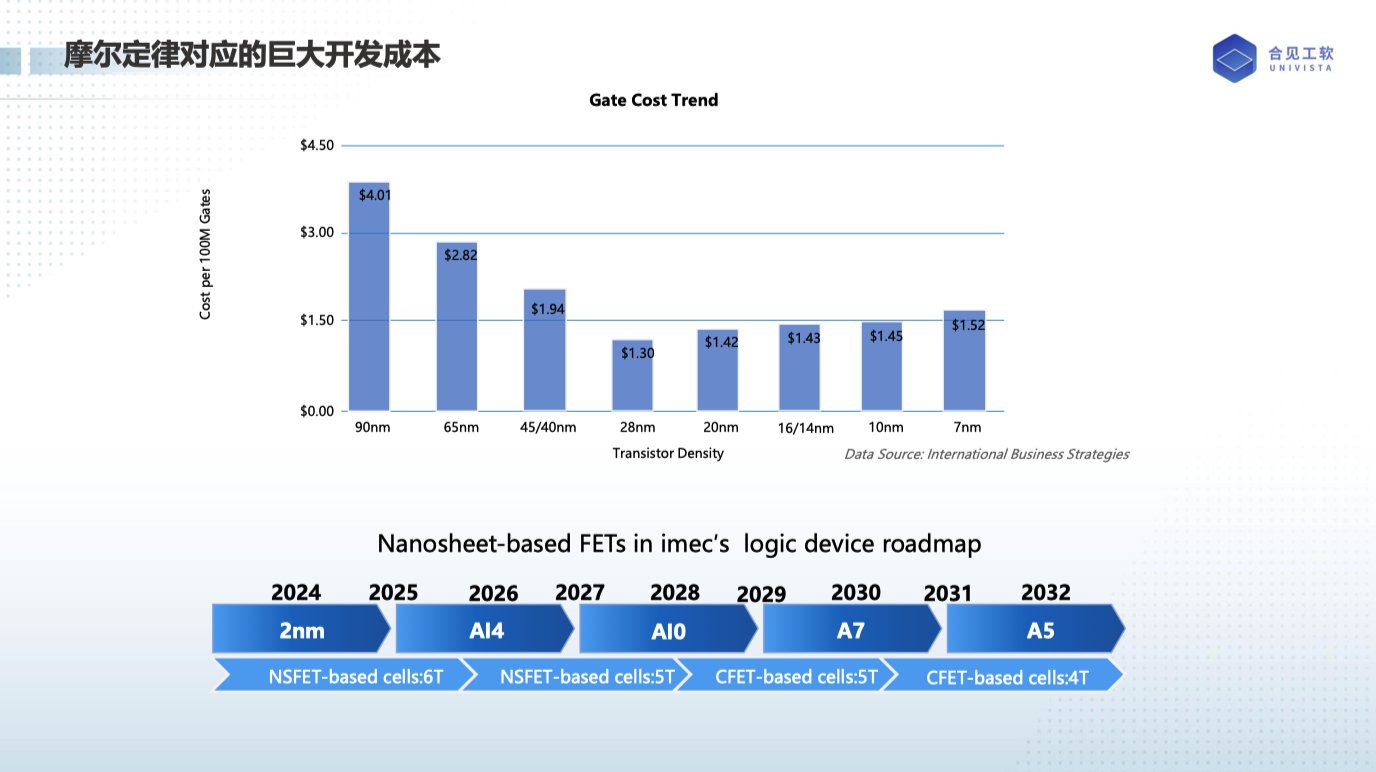

據IBS的數據顯示，隨著晶體管密度不斷提高，從90nm一直邁進到7nm的工藝節點，每1000萬晶體管的制造成本呈現出由高到低再逐漸提高的趨勢?？梢钥吹?，28nm的時候成本達到了最低，而后受限于物理定律，晶體管微縮的技術難度越來越大，因此制造成本一點點的在提高。

而據IMEC的預測來講，2024到2032年，芯片制造工藝會從2納米到1.4、1.0、0.7、0.5納米，不停地往前進步。這些先進的芯片制造技術也都離不開EDA工具的支持。EDA需要實現突破，要領先于工藝的發展，才能支撐工藝的落地。

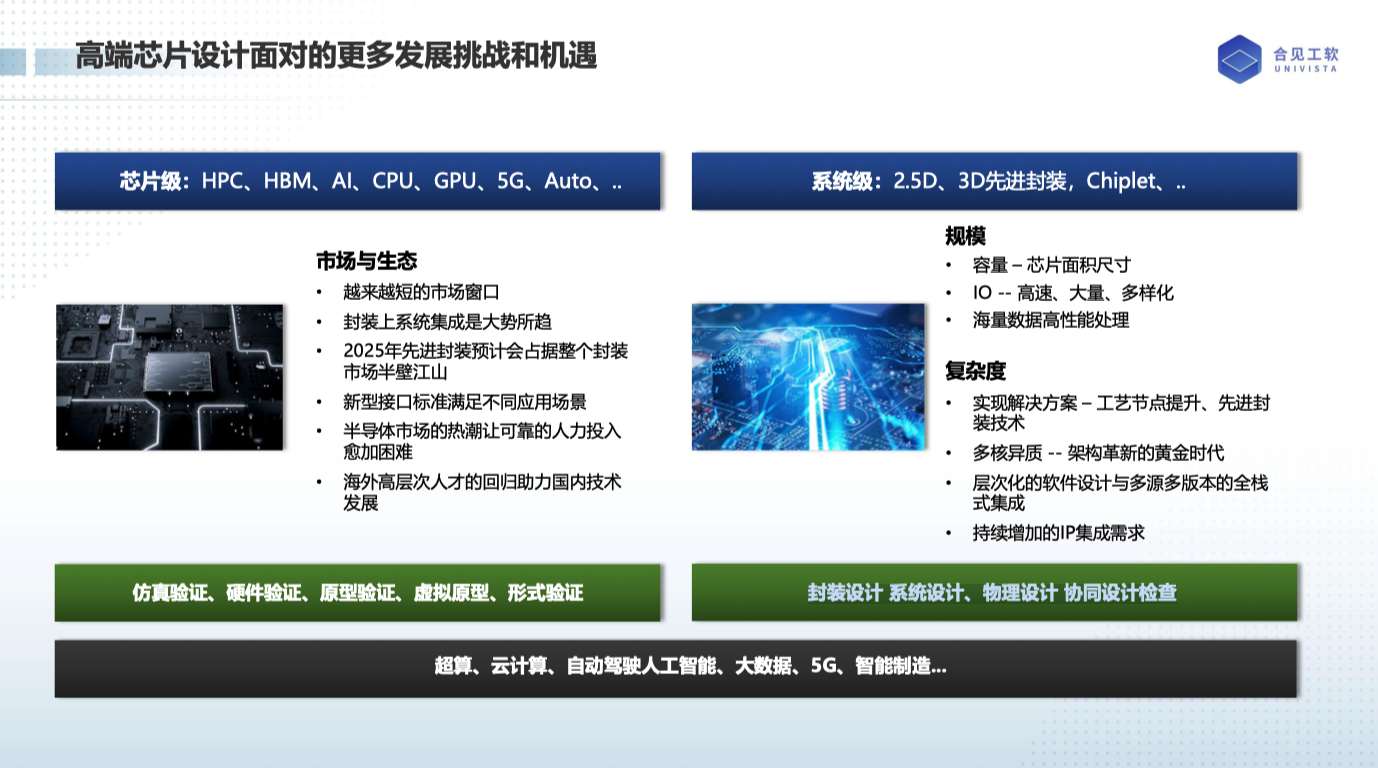

據孫曉陽分享，高端芯片設計上面臨著諸多的挑戰和機遇。一方面， 隨著3D-IC的發展，封裝上進行系統集成是大勢所趨。先進封裝預計在2023年會占據整個封裝市場的半壁江山。另一方面，芯片規模越來越大：包括容量方面，芯片尺寸越來越大；IO資源方面，更高速、數量更多、更加多樣化；處理能力方面，需要支持海量數據的高性能處理。此外，高端芯片上還面臨著持續增加的IP集成需求，層次化的軟件設計與多源多版本的全棧式集成等復雜的設計挑戰。總結來看，系統級的設計更為前置，對于前期的驗證和仿真功能的融合，以及軟件和硬件的整合是一個極大的挑戰。

布局驗證管理，驗證左移加速芯片設計流程

合見工軟在EDA產業，從芯片的設計驗證，一直到系統級的封裝設計等，再到應用級都有一些投資布局，可以支撐整個超算或者大數據、軟件等方面的應用。而對于合見工軟而言，驗證一個很重要的著力點。據據孫曉陽分享，合見工軟從驗證這個角度切入到EDA，涉及到仿真驗證、硬件加速、原型、虛擬原型、形式驗證、時序分析等領域。

整個驗證是一個非常復雜的過程，合見工軟要做的是一整個驗證管理，從規劃、出口標準去驅動整個驗證，目前合見工軟提供了數字仿真器、驗證管理、原型驗證系統等多種不同類型的工具。

對于一個公司而言，好的驗證就是要又完整又快又好，這樣才能提升效率。具體而言，整個驗證生命周期的可見、可控、達到既定覆蓋率目標的計劃追蹤管理，才能保證驗證的可預期性。在驗證的質量方面，要工具運行的速度和容量都要得到保證?？烧{(diào)式性是保證驗證能夠找到錯誤的重要因素。此外，還要滿足功能、性能、 功耗、安全、軟硬件協同等多樣化的需求。

傳統的原型驗證的硬件系統，就是在流片前將一部分設計放在FPGA上，這樣做容量雖然很大，但是原型驗證較差一些。隨著軟件的發展，原型驗證和硬件仿真開始出現融合，界限越來越不那么清晰了。都統稱為硬件加速或者硬件的原型系統。

據孫曉陽介紹，在這樣大的系統上面，客戶就有機會和有可能把一顆芯片全部放到硬件上去做驗證，并且可以跟外界所有的接口對接，去仿真和驗證一個真實的場景。在這樣一個系統里面，客戶可以跑真實的軟件變成有可能。

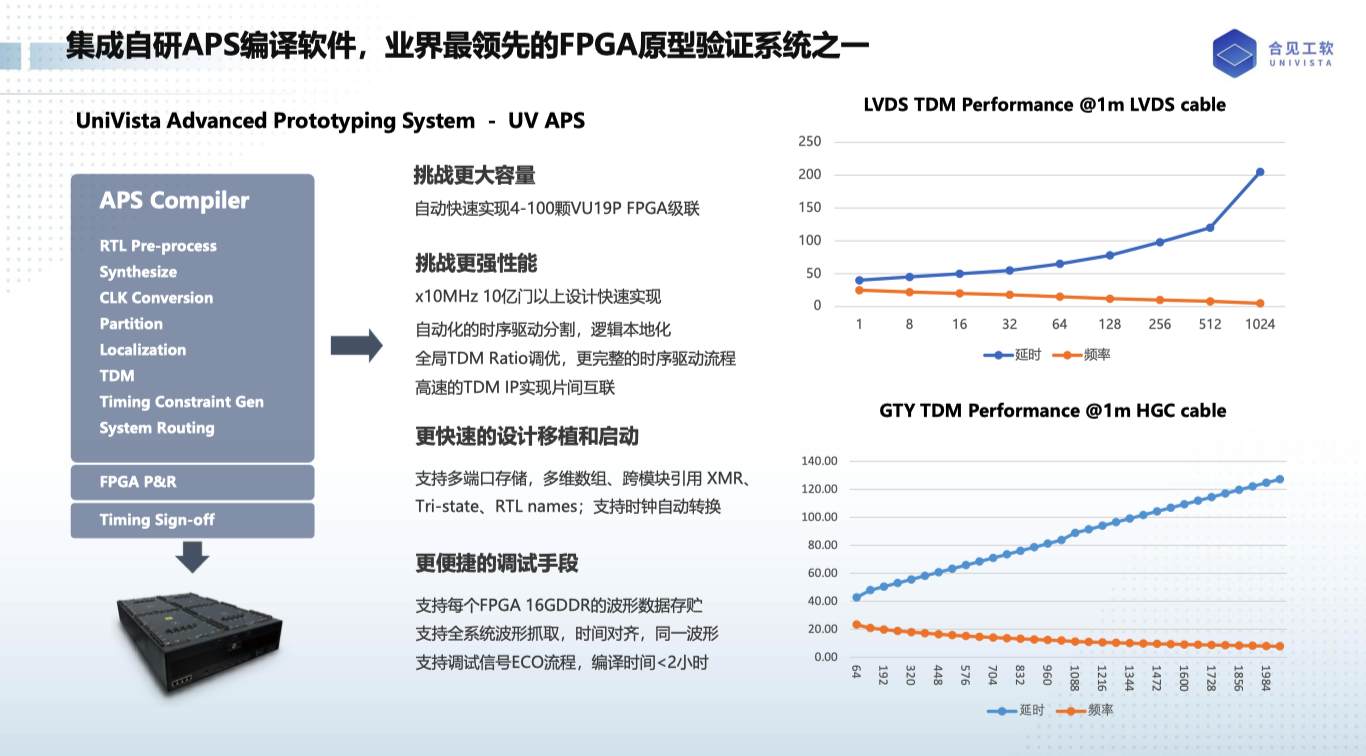

為了幫助客戶解決在芯片驗證方面的挑戰，合見工軟推出了原型驗證系統，該系統集成自研APS編譯軟件，是業界最領先的FPGA原型驗證系統之一。在容量方面，該系統目前支持最高100顆VU19P FPGA級聯，。也就是大約40億門的規模。而據悉，目前實際客戶的部署已經達到了160億顆。

在性能方面，該系統有一個非常強的自動化時序驅動分割算法，能夠讓設計分割到FPGA上后實現高效的時序驅動。

在自動化方面，該系統內置全自動化的編譯軟件，所以客戶不需要太多的改動設計去適應FPGA。

在調試方面，該系統給予客戶一個更便捷的調試手段，支持每個FPGA的16GDDR的波形數據存貯以及全系統波形抓取，讓客戶看到所有想獲取的信號信息。

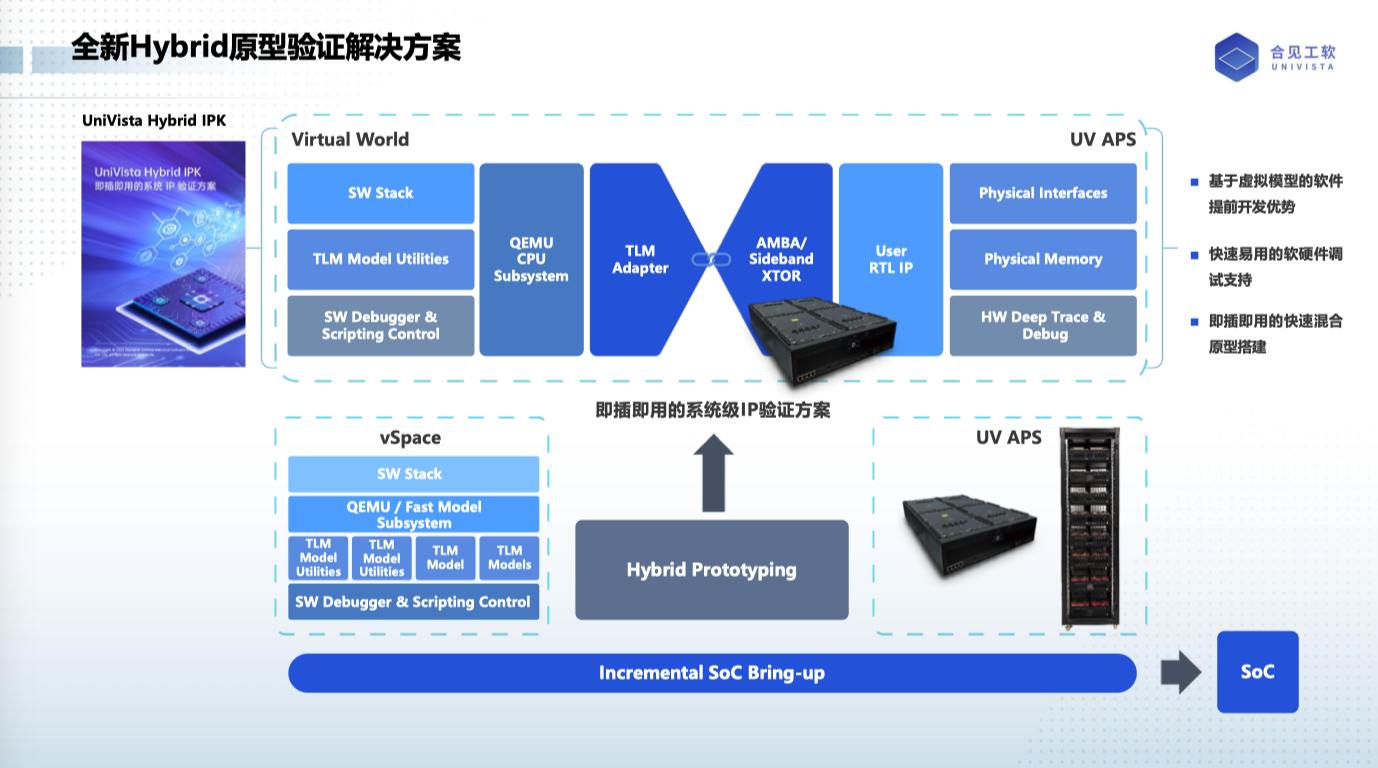

對于某些客戶而言，部分設計的RTL代碼并沒有準備好，那么就不能全部都跑在硬件仿真系統上。那么這一部分就可以通過模型替代跑在服務器上，而另一部分RTL代碼跑在硬件仿真系統上，這樣就實現了一個聯合的仿真和驗證?！斑@樣的話，可以實現所謂的驗證左移，不一定等到所有代碼都實現完了再開始驗證工作，我可以更早地開始驗證，開始軟件開發?！睂O曉陽分享到，“這是非常重要的一個手段，可以讓客戶縮短產品上市時間?！?

除了上述提到的驗證層面的產品和技術外，在系統封裝層面，合見工軟還提供了印制電路板&封裝設計EDA產品，支持客戶將開發，制造，生產，銷售，供應鏈管理等融合在一起。在先進封裝方面，合見工軟提供了先進封裝系統設計檢查工具，支持客戶融合不同范式的設計，大炮先進封裝的設計挑戰。

而除了各種EDA工具外，合見工軟還積極布局IP，提供了DDR等IP解決方案。

孫曉陽表示，EDA是一個非常難的行業，需要頂尖的人才和長時間的投入。也不太可能靠合見一家公司就把所有EDA整個產業、流程全部做完。但合見工軟有這個愿景和夢想，通過自身努力和并購等，把整個產業整合起來。
