去年春天是德科技發布的新一代VXG產品，采用了DDS技術和全新的ASIC芯片設計，這款重磅產品的推出在5G、6G研發、寬帶、衛星通訊等應用領域助力客戶加快了產品的面市速度。隨著近年來新的無線應用的興起，將VXG的突破性創新如DDS技術和ASIC芯片設計與MXG系列產品相結合讓人期待已久。

在近期，是德科技發布了全新的N5186A MXG矢量信號發生器，并在北京召開了記者發布會，和媒體分享射頻無線領域的應用趨勢以及新款MXG系列產品的技術細節。

新的應用突破6GHz頻段，對于信號發生提出了新的需求

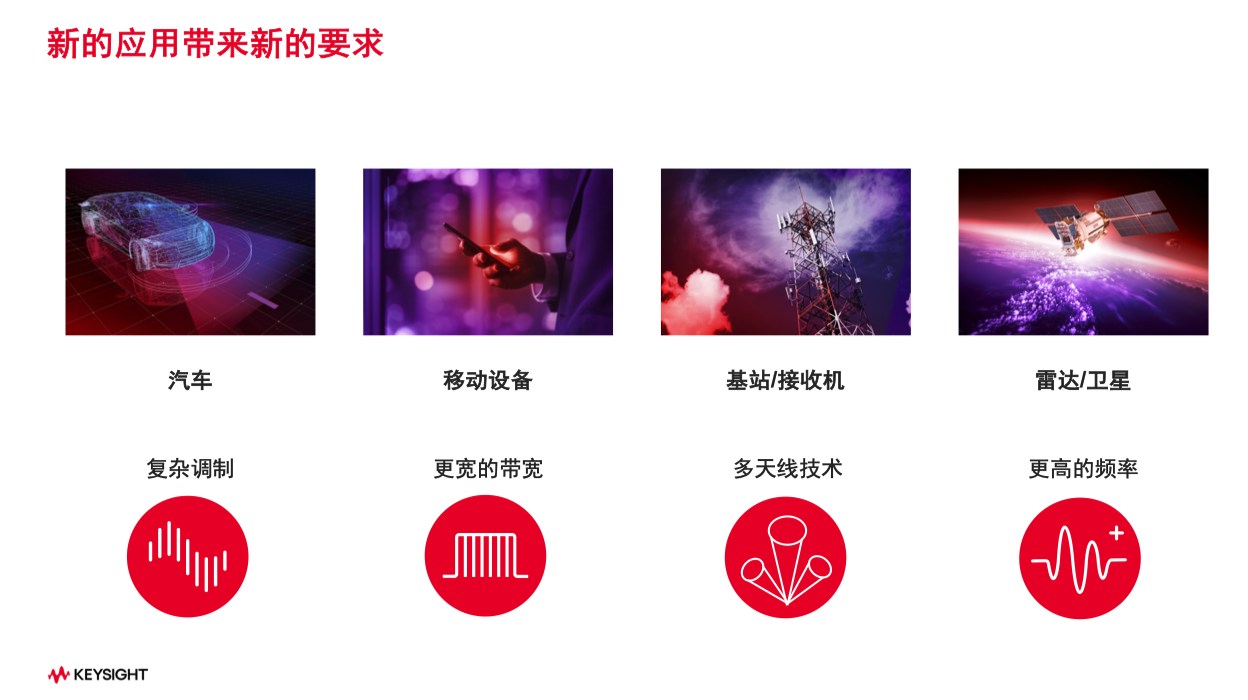

當前的一些熱點應用，像5G NR、Wi-Fi6、Wi-Fi7、衛星通信、雷達測試等，對于測試信號的頻段有所不同，需要覆蓋到更高頻、更大帶寬的信號，才能滿足這些前沿應用的研發需求。傳統儀表已經不能滿足這樣的需求。

另一方面，在射頻接收機的開發過程中，工程師需要進行阻塞干擾等測試，通常需要在環境中模擬多種不同的信號，以測試信號抗干擾情況。而傳統儀表由于通道數的限制，需要多臺設備一起才能完成測試環境的搭建。

早在10年前，是德科技推出了N5182B MXG矢量信號發生器，這款產品也是一款明星產品，支持了客戶十年來的各種不同設計要求。而最新推出的N5186A MXG矢量信號發生器，則是進行了一次架構的升級換代，支持客戶未來的研發應用。

“N5182B MXG矢量信號發生器的帶寬在160MHz，這對于一些傳統的應用領域而言是綽綽有余，可以完全滿足用戶的要求，比如能夠繼續覆蓋GSM、WCDMA以及其他一些傳統的應用。”是德科技大中華區射頻微波產品市場經理劉斌分享到，“但是5G、5.5G、6G等以及Wi-Fi6、Wi-Fi7等新技術和應用的出現，對于帶寬、調制方式提出了更高要求。比如像WiFi7，信道帶寬現在已經提升到了幾百兆赫茲，傳統的儀表就沒有辦法去滿足其復雜信號測試要求。過往，用戶可能會用一個更高性能的儀器比如是德科技的VXG去生成所需的信號，而這樣做又有點殺雞用牛刀的意味?！?

是德科技大中華區射頻微波產品市場經理劉斌

“N5182B MXG矢量信號發生器目前支持的最大頻段為6GHz，也就是足以應對既有的2G、3G、4G的應用開發。”是德科技大中華區無線市場經理白瑛進一步補充到，“但是Wi-Fi6目前的最大頻段已經擴展到了6GHz，而Wi-Fi7已經擴展到了7.2GHz以上，很明顯N5182B MXG矢量信號發生器已經不能滿足這些應用的測試需求了。而5G的FR1頻段在6GHz以下，在嚴格意義上來講N5182B MXG矢量信號發生器是可以支持的，但隨著標準演進，像新增的7.125GHz頻段，它就無法支持了?！?

“當然N5186A MXG矢量信號發生器的出現不是僅僅為了滿足Wi-Fi或者5G應用的信號測試需求，我們觀察到的趨勢是業界無論從無線通訊領域來看也好，還是從蜂窩通訊角度來看也好，都是在逐漸在突破6GHz頻段，往7GHz頻段在靠近。所以是德科技也順應時勢，借鑒了我們最新的VXG矢量信號發生器的體系架構，推出了全新的N5186A MXG矢量信號發生器，來滿足市場上一系列新興的測試需求?！卑诅窒淼?。

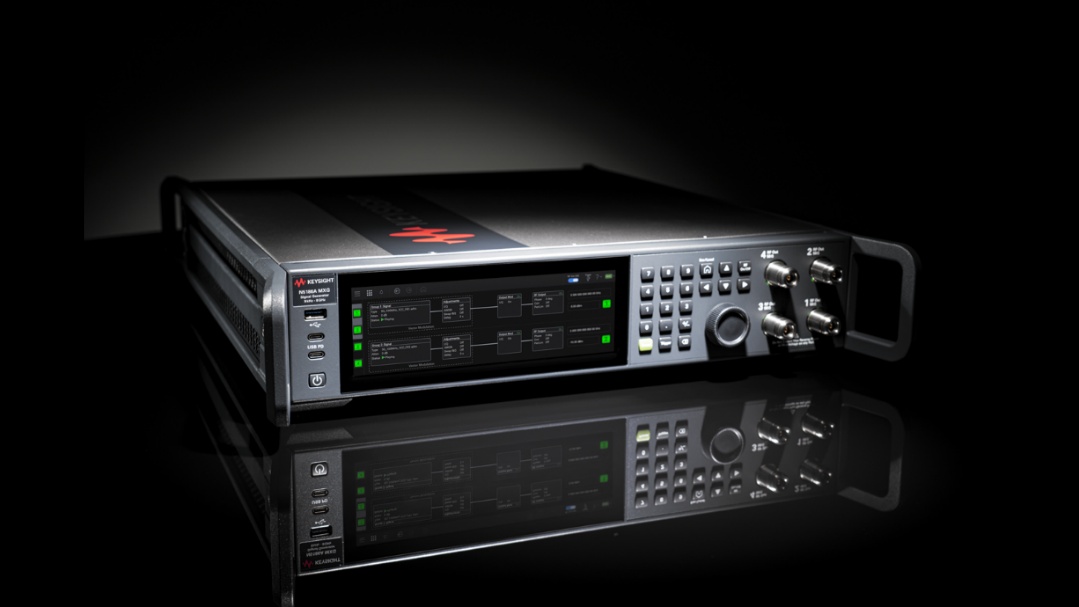

據悉，全新的N5186A MXG矢量信號發生器帶寬可以達到960MHz，頻段提升至8.5GHz，可以勝任目前所有熱門應用的測試要求，給用戶一個更經濟的平臺和測試工具來完成新的應用測試任務，解決挑戰。

“在2U機箱內，集成4路信號發生器”

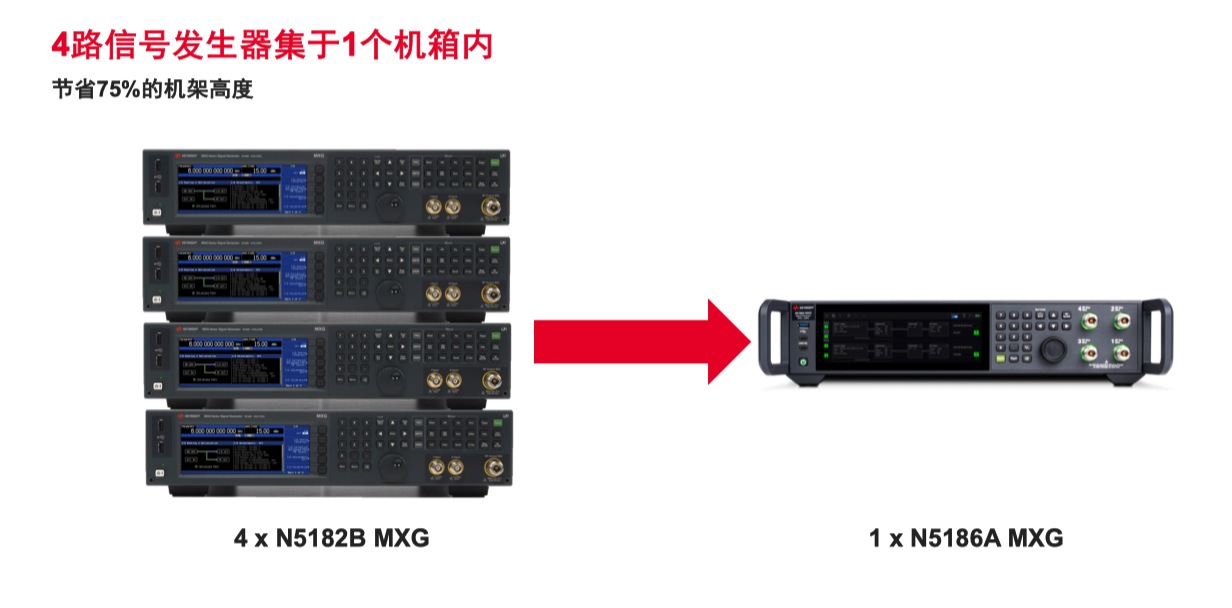

在劉斌的分享中，總結了N5186A MXG矢量信號發生器的三大優勢，即：緊湊的設計、融合的功能和優異的性能。在緊湊的設計方面，N5186A MXG矢量信號發生器在一個2U高度的機箱內，集成了四通道信號輸出，而這在以往是需要四臺射頻信號源才能產生的信號。節省了整個信號產生所需的空間。

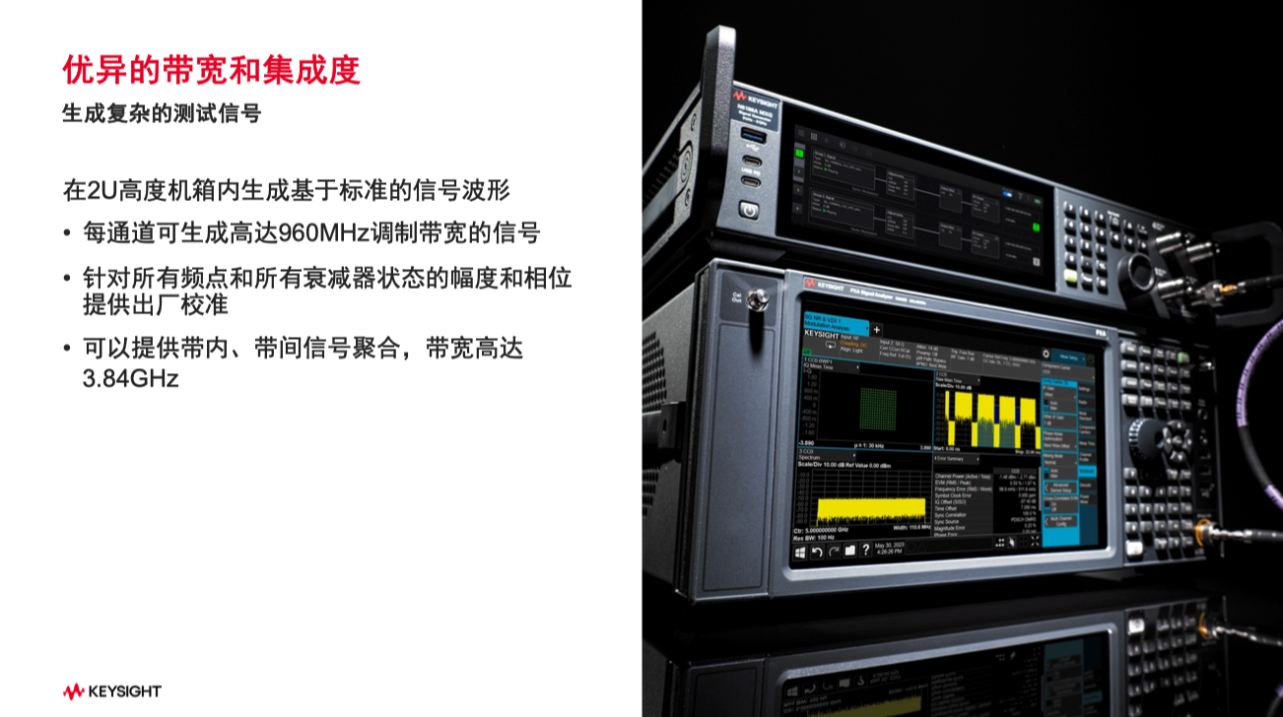

此外，N5186A MXG矢量信號發生器還集成了寬帶信號生成功能，四路通道都可以提供960MHz的調制帶寬。同時每臺儀器在出廠時都對每一路的頻點、功率，包括衰減器的狀態進行了校準。

這款矢量信號發生器憑借著四通道寬帶信號的產生，可進一步實現信號聚合功能。用戶通過四通道基帶信號的聚合，就可以產生一個帶內或者帶外更寬帶寬的信號，這樣對于模擬復雜電子環境和場景非常有用。

“業內獨有內置反射計的信號發生器”

在融合的功能方面，全新的N5186A MXG矢量信號發生器融合了創新硬件和軟件特色。先說硬件方面，此次新推出的N5186A MXG矢量信號發生器，是業內獨有的在信號發生器中集成了反射計的儀表。

在以往的測試中，信號發生器與用戶的待測件相連接，由于待測設備可能有不同的阻抗，就會產生不同的失配，造成測試誤差。

而據劉斌介紹，5G或Wi-Fi信號的調制格式變得越來越復雜，對于功率的要求也越來越高?？蛻粼谑褂眯盘柊l(fā)生器進行信號輸出的時候，可能會與待測件之間發生失配的情況，導致其很難判斷到底是信號的問題還是待測件的問題。

過往儀表里有一個“Internal Channel Correction”的選項，也就是一個簡單的修正功能，來修正信號的幅度。但現在很多測試需要的是一個調制的信號，那么僅僅修正信號幅度就很難滿足整個測試的要求了。

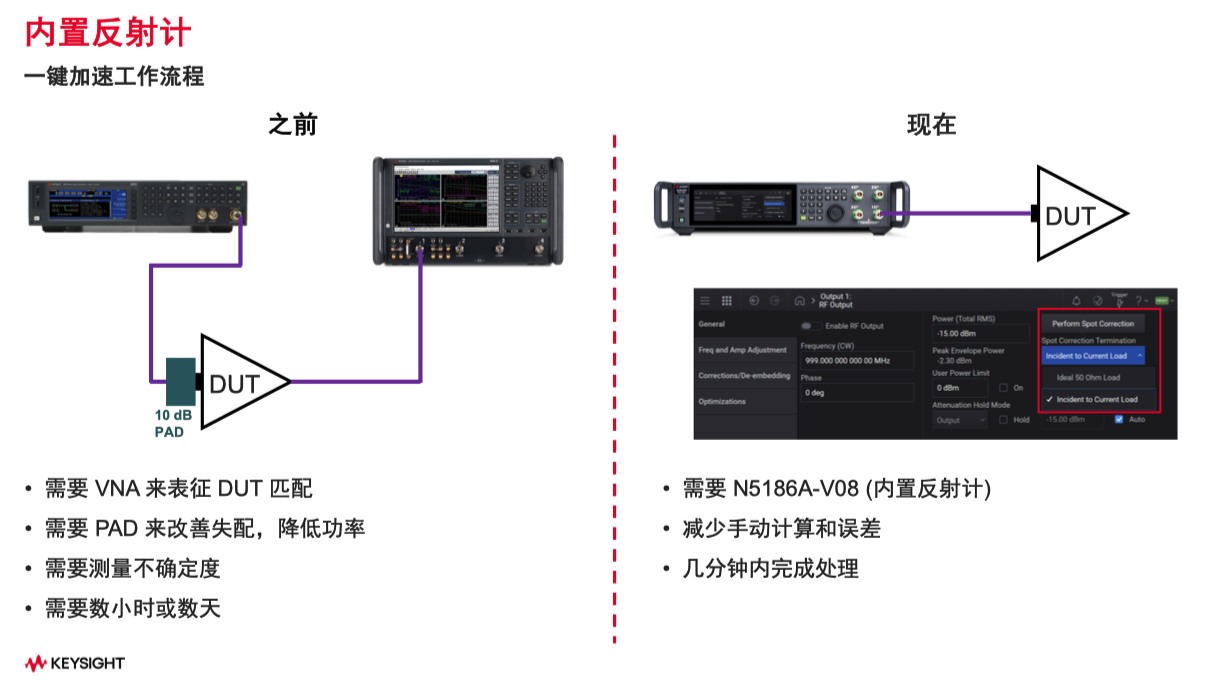

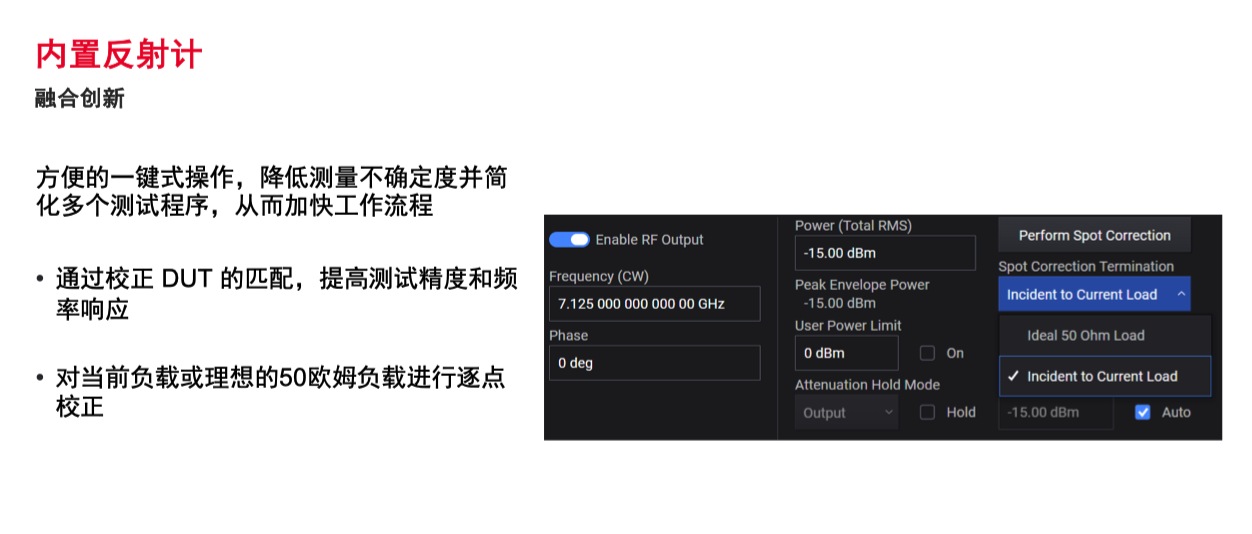

所以是德科技借鑒網絡分析儀的功能，在N5186A MXG矢量信號發生器中增加了一個反射計的硬件，對到達用戶待測件的信號進行校準，，以提高信號質量。目前反射計可提供兩種校準方式：一是針對待測件的實際負載來直接進行校準；二是通過添加一個標準的50歐姆匹配負載來進行逐點的校準。

過去，當測試工程師在測量前往往要對待測件進行匹配校準，通常需要用到高性能的網絡分析儀，進而對整個網絡連接進行逐點的測試，以及參數的調整等，同時可能還需要用隔離器進行適配的連接。但是，這種操作無疑會帶來功率的損耗，對到達待測件的信號產生的實際影響會比較大。最關鍵的是這種校準方式非常耗時，因為在測試過程中需要對每一路的頻點、逐個衰減器的狀態進行校準，通常要耗費幾個小時，甚至可能更長的時間。

是德科技的N5186A MXG矢量信號發生器通過內置反射計，可以進行一鍵式操作，在幾分鐘內完成信號的匹配校準，同時具有非常精準的信號質量。進而大幅縮短儀器設置的時間，提高整個測試的效率。

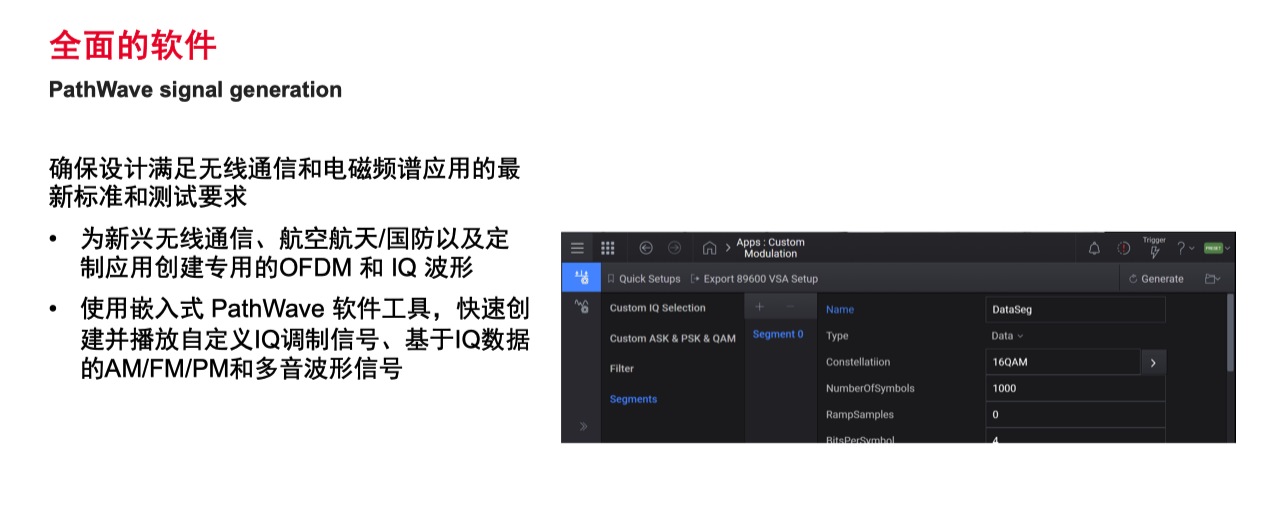

在軟件方面，N5186A MXG矢量信號發生器融合了PathWave Signal Generation軟件，。用戶可以非常直觀地選擇其所需信號的制式和設置的參數，快速完成整個信號產生的過程。同時客戶也可以根據自身需要很方便地進行信號切換，。

過往這種信號的生成，需要安裝在一臺PC上的軟件來進行配置；而現在，用戶可以直接在儀器內置的PathWaveSignal Generation中進行信號配置。用戶既可以按照軟件提供的5G、LTE、Wi-Fi等預設格式直接選擇，也可以通過Custom IQ的選項，一步步設置定制化信號的調制方式、階數、濾波器選擇等。

用戶也可以自己通過Matlab或C語言編程來生成信號。選擇PathWave將會大幅提升工作效率。

“數字化DDS技術，大幅提升信號純凈度”

最后，作為一款信號發生器，提供精準信號這一硬性指標是關鍵，而這也是全新的N5186A MXG矢量信號發生器的第三大優勢。

在信號保真度方面，得益于采用了與最新VXG產品同樣的全新ASIC芯片設計，N5186A MXG矢量信號發生器提供的信號純凈度得以大幅提升。

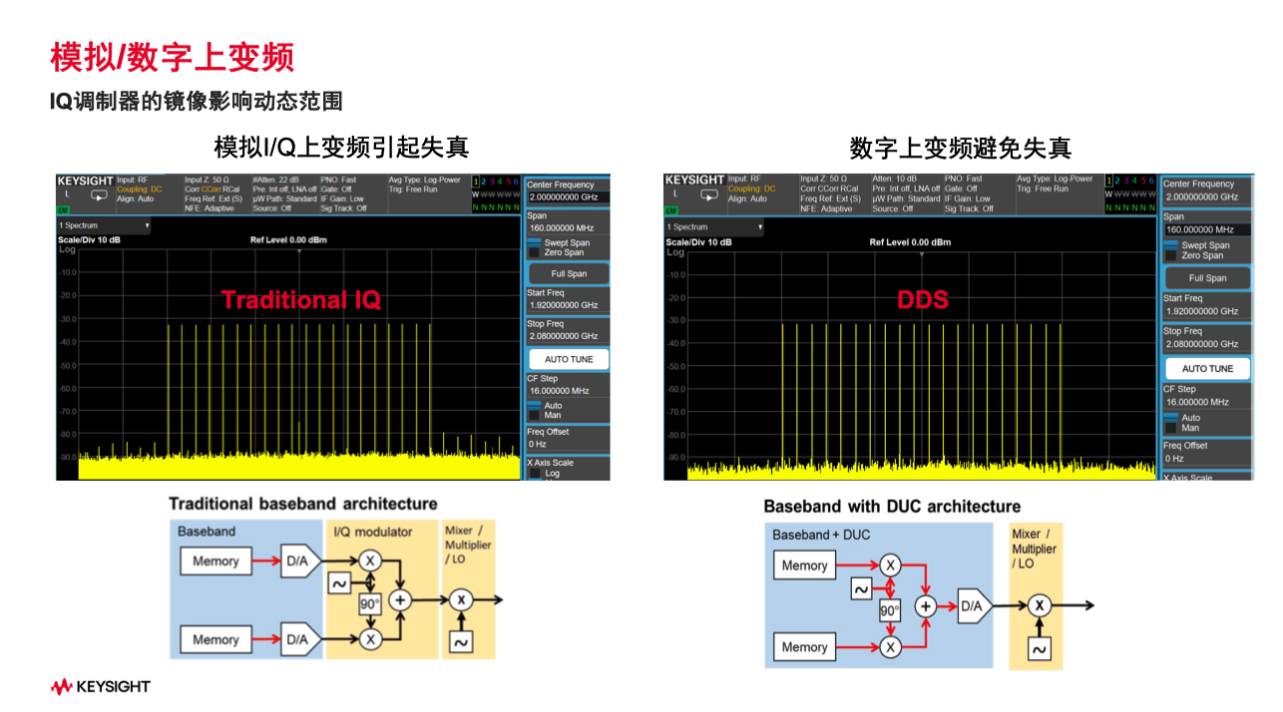

傳統來講，信號源的結構是基帶信號，通過模擬IQ調制器進行信號的調制，然后再進行上變頻后實現信號輸出。這個過程中，IQ調制器不可避免地會對整個信號造成影響。首先它本身會帶來載波饋通，對于傳統架構而言這是不可避免的。同時，在帶內產生的一些雜散以及鏡像信號，在傳統模式中也是無法消除的影響。

全新的ASIC芯片采用了數字DDS技術，通過數字方式實現信號調制，可以克服鏡像、載波饋通等信號的干擾。據是德科技大中華區政府與服務市場經理李堅介紹，DDS是第三代頻綜技術，有非常多的優勢，包括低相噪、靈活性高等。從去年推出的最新VXG系列產品到現在推出的N5186A MXG 矢量信號發生器，明顯可以看出是德科技的信號發生器的產品架構，已經開始向新一代的DDS頻綜技術遷移。這一部分技術來自是德科技一個專門的ASIC研發中心，也是是德科技在信號發生器領域最核心的競爭力所在。

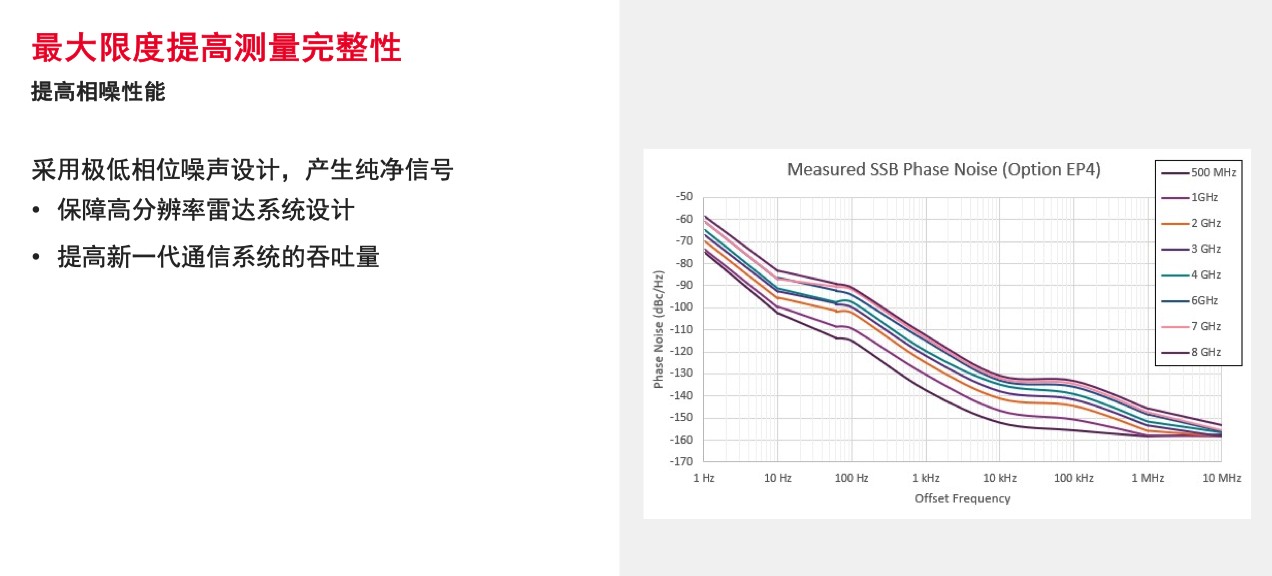

而在信號的相噪方面，N5186A MXG矢量信號發生器傳承了是德科技信號發生器一貫低相噪的特點。如今許多進行半導體、DAC芯片設計的用戶對相噪質量要求非常高；同時對于雷達產品來說，其性能以及分辨率受到相噪的干擾也是非常大的。是德科技最新推出的N5186A MXG矢量信號發生器的相噪性能，相比于是德科技整個信號發生器產品系列而言是非常優異的。

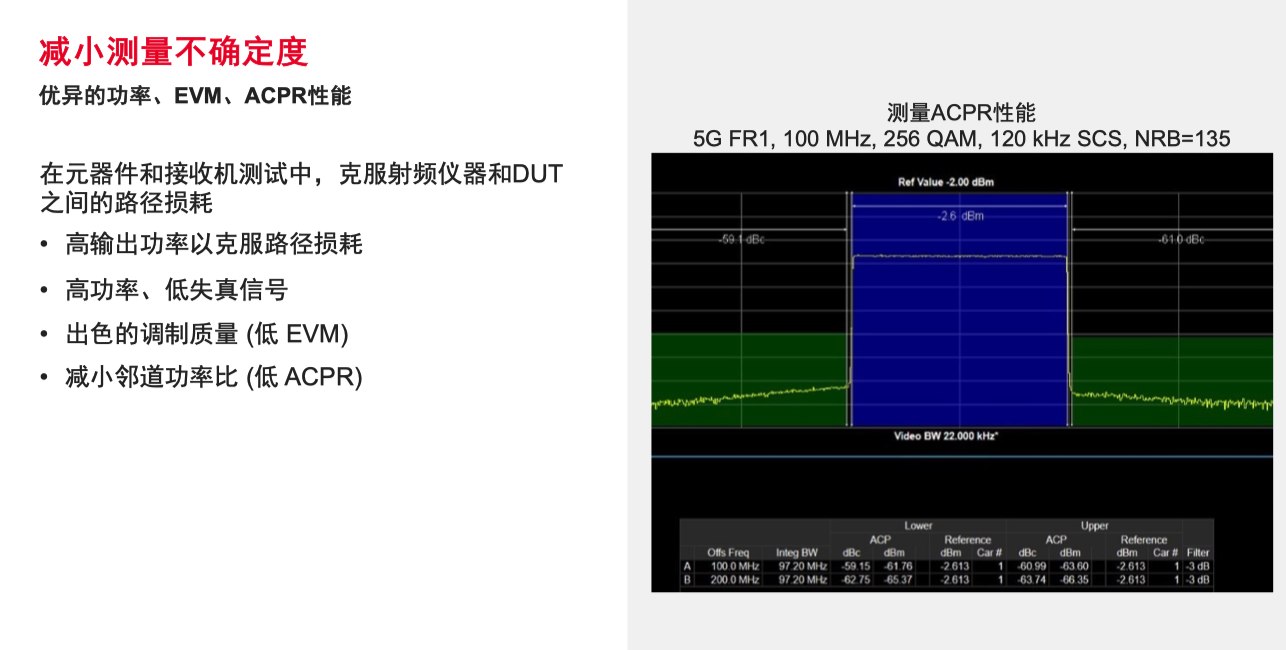

除了信號高保真度和相噪優勢以外，信號的調制質量也是用戶關注的焦點。目前許多新的調制方式對信號的EVM和鄰道功率比ACPR要求非常高。與早期的N5182B MXG矢量信號發生器相比，新款N5186A MXG矢量信號發生器在誤差矢量幅度（EVM）和鄰道功率比（ACPR）等方面，性能大幅提高。同時其輸出功率也非常高，這對于功放測試非常重要。是德科技大中華區射頻微波產品市場經理劉斌表示，N5186A MXG矢量信號發生器對于當前的通訊系統而言，是一個非常好的激勵工具。

結語

N5186A MXG矢量信號發生器的面世，解決了客戶在進行Wi-Fi6/7、6G等一系列無線、蜂窩以及衛星通信等應用開發時，對于新的高頻段信號的產生需求。新的AISC芯片的采用，以及DAC和DDS技術的支持，使得N5186A MXG提高了信號的質量。此外，通過內置的反射計和PathWave Signal Generation軟件這兩項創新，N5186A MXG進一步提升了客戶的信號產生的能力。

而除了N5186A MXG以外，是德科技還在最近推出了網絡分析儀ENA—XE5081A以及FieldFox—C系列由軟件定義的手持式分析儀等產品，同樣也值得射頻開發工程師入手。
