在信息時代飛速發展的今天，電子技術是時代進步的基礎保障。各大高校或者企業中每天都在進行著多種電子實驗，而芯片是每個電子實驗不可缺少的元件，現存的芯片種類更是成百上干，因此能夠便捷快速地從各種型號中取出自己所需的芯片顯得尤為重要。現在市面上的芯片存儲柜采用多抽屜推拉式結構進行存放，實驗者在使用特定型號芯片時，需要依據數據標簽在多個抽屜中進行尋找，費時費力并且可能還有尋找不到的情況。實驗室管理員對芯片的管理工作也十分困難，需要定期依次打開抽屜查看芯片剩余量，并對數量不足的芯片進行及時補充，以免影響實驗進度。現在市面上還不存在一種方便實驗人員選取芯片，以及方便管理人員對芯片進行智能化管理的芯片柜，為此希望通過研發這款智能芯片柜，來解決以上問題。

1 系統總體設計方案

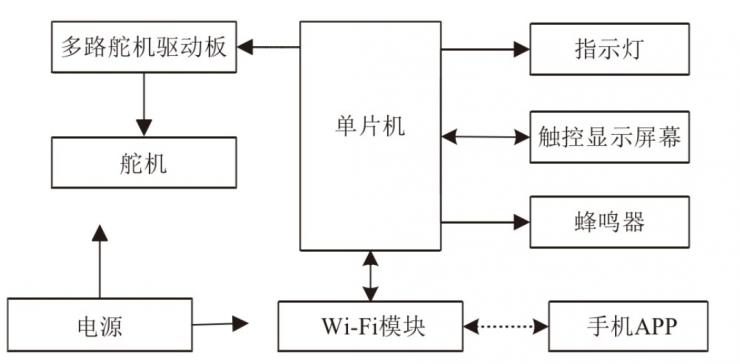

通過設計上位機端和用戶存取端來實現系統整體功能，系統整體框如下圖所示。上位機端采用手機APP通過Wi-Fi模塊與存取端進行聯結，其中存取端將當前元器件信息以及所剩數量和每次存取數量發送到手機APP，手機APP將每次管理員補充的元器件數量發送到存取端顯示屏幕上顯示出來;用戶存取端包含:抽屜式元器件柜、觸控屏幕、開關舵機、指示燈、蜂鳴器，用戶在觸控屏上選擇存或取，然后選擇指定型號并且輸入存或取數量，按下確定鍵，元器件柜解鎖相對應的抽展，其中每個抽展內部包含一個LED指示燈，顯示屏幕上氙示出當前元器件盒的所在位置，按下完成鍵，元器件盒鎖定，取元器件完成。系統采用STC12C5A60S2單片機作為主控芯片，STC12C5A60S2單片機具有兩個硬件串口，系統中需要使單片機與手機APP與串口屏進行串口通信，因此需要將兩個硬件串口聯結，STC12C5A60S2單片機能滿足此需求，其還有成本低，運行速度快等特點。

2 設計分析與理論計算

2.1 舵機開關鎖設計

系統采用長38 cm、寬16 cm、高47 cm、內置6行3列共18個儲藏盒的箱體作為此存取柜主體，箱體后部為鏤空設計，在此基礎上，通過加裝亞克力條并在此上固定舵機粘與稽體后部方可進行固定，能機驅動軸上加裝搖臂，當驅動能機轉到正下方時，可以嵌入到儲藏盒后端，能夠起到儲藏盒無法被拉出的效果，以致儲藏盒被鎖定。當舵機搖臂轉到正上方時，搖管從儲感食后端取人部分移除，使此儲物食可以被拉出。當用戶在屏墓上點志取指令時，并選擇好所取的元器件名稱和輸入所黑要的數量，點未確認取指令，單片機系練會在內部搜索所對應的元器件，并尋找所對應的元器件位置，通過信號控制打開所對應的能機，用戶即可取出元器件。取件完成后，放好元器件盒，點擊取完成指令，所對應舵機便可進行自動鎖存，當用戶使用完元器件之后，如果需要再次放入存取柜，那么點未存指令，然后選擇存的元器件型號和數量，系統自動打開對應的存儲食舵機，用戶將元器件放入后。歸位元器件盒，點擊存入完成指令，系統自動將對應存儲盒進行鎖定。從而確保使用者存入元器件時不會放在錯誤的儲藏盒里，使得存取元器件能夠規范，箱體內各類元器件數量能夠得到準確記錄，某個元器件數量不足時可以得到及時補充，解決實驗室大量元器件難以管理，以及管理者對開放式實驗室內部元器件數量難以及時了解的問題。

2.2 多路舵機控制設計通過對實驗室元器件種類進行調查，系統采用了16個儲藏盒，同時搭載了16塊SG0型號舵機分別對儲藏盒進行鎖定和打開操作，因為使用舵機數量多，單片機直接對舵機進行板對16路舵機進行控制，并且只需一塊PCA9685就能同時控制16路舵機，單片機通過IIC協驅動，會占用大量單片機資源，此外單片機引腳數量有限，因此采用外接PCA9685控扁轉角度發送給PCA9685控制板，能夠更簡便地對多路舵機進行控制，PCA9685控制板采用I議與PCA9685控制板進行通信，將舵機需要的PWM頻率、需要控制的舵機信息和舵機無須單片機實時發送信息，節省了單片機資源，使單片機程序運行更高效，避免單片機直接C協議通信，只需要占用單片機2個引腳，并且PCA9685控制板內置PWM驅動器和時鐘控制16路舵機占用大量單片機I0以及定時器資源，使串口通信處理信息更加快速。

2.3 串口通信設計量等進行顯示。單片機使用串口1與串口屏幕進行通信，接收串口屏幕發送的指令以及給串口通過串口屏顯示實時信息，需要串口屏幕將箱體信息、存取操作按鈕、芯片名稱類屏幕發送對應的信息，此串口屏幕作為與使用者的交互端，同時通過單片機串口2將芯信息發送到Wi-Fi模塊。Wi-Fi無線通信技術是物聯網技術的重要組成部分，采用的ESP8266是一款超低功耗的透傳模塊，可以進行互聯網或局域網通信，實現聯網功能，可以實理遠距離無線通信，因而實現APP對功能的遠程控制以及接收數據。ESP8266接收到信息后將信息進行解碼，提取有效信息，將信息再次發送到手機APP，同時ESP8266接收管理通過手機APP發送的信息，包括增加的某款元器件的數量等，通過串口發送到單片機，單片機通過串口1接收到信息后，進行處理后發送到串口2，與串口屏進行通信，將信息發送到串口屏上。實現手機APP到單片機和串口屏之間的相互通信。最終實現:串口屏正常顯示數發數據。據，單片機正確處理數據，執行機構接收到指令后正確處理數據，以及手機APP正確收發數據。

2.4 聲光提示設計

通過每個儲物盒下搭配一顆LED燈珠的方式，采用亮光的方式達到方便快捷尋找出對應元器件的功能，并加入蜂鳴器電路作為提示，當用戶在屏墓上選擇草款元器件時，相對應的儲物盒舵機打開，底部的LED燈珠亮起進行提示，同時蜂鳴器發出聲音進行提示。當取完后關閉儲物盒，在顯示屏幕上按下關閉鍵，能機關閉，對應指示燈熄滅，蜂鳴器同時發出提示，表示完成操作，聲光提示可以方便使用者快速在多種元器件中尋找到自己所需要的元件。

3 系統硬件和軟件設計

3.1 硬件電路設計

系統主控芯片采用STC12C5A60S2單片機作為主控芯片，用PCA9685芯片作為單片機的控制芯片，使用了7寸TJC8048X270011屏幕作為本設計的人機交互屏，配備聲光提示功能，使用蜂鳴器和16顆LED燈珠，同時使用ESP8266模塊與手機APP進行通信。

3.2 系統軟件設計

軟件設計包含單片機程序設計，W-Ei模塊程序設計，串口屏程序設計及UG(頁面設計，單片機程序設計包括對通過川G通信協議對PCA9685芯片進行數據傳輸從而對航機進行控制，通過串口接收和發送數據給串口屏和Wi-Fi模塊。Wi-Fi模塊程序設計包括處理來自單片機和手機APP的信息。
