這不是魔術也不是夢想。對于小負載，可以僅使用限流電阻將電壓從230 VAC降低到幾伏特(例如5、12或24)，如圖1的接線圖所示。它的效率極低(<1%)，因為電阻R1上的熱量損失了能量。實際上，該組件必須做很多工作才能將電壓從230 VAC RMS降低到12 VDC。在該示例中，該線性分量的平均耗散功率為22 W;平均功耗為22W。因此，它的大小必須至少為50 W，其耗散如下：
V(N3，N2)* I(R1)

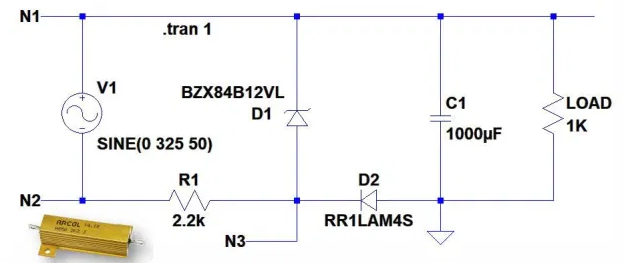

圖1：沒有使用大電阻的變壓器的電源

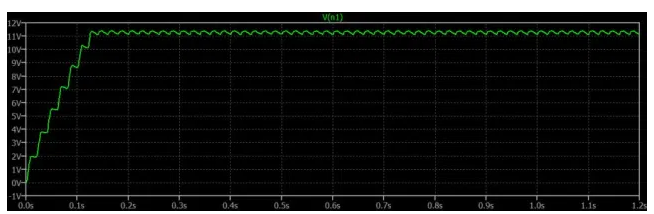

在該圖中，存在三個操作節點：N1，N2和N3。根據所用組件的值，瞬態電壓(以一秒為單位)顯示在圖2的圖表中。圖2a中的曲線圖顯示輸出達到12 V需要花費多少時間。該時間取決于時間常數，該時間常數也由電容器C1決定。在該示例中，為得出瞬態信號，這些電容器的充電時間如下：
C1 = 100 μF，T = 25毫秒
C1 = 470 μF，T = 130毫秒
C1 = 1,000 μF，T = 290毫秒
C1 = 4,700 μF，T = 1.38 s
C1 = 10,000 μF，T = 3 s
在固定的負載電阻下，紋波取決于電容器C1。電容器越大，輸出信號上出現的紋波越少。使用上述電容器，峰到峰的紋波量(圖3)如下：
?C1 = 100 μF，紋波= 1.17 Vpp
?C1 = 470 μF，紋波= 261.7 mVpp
?C1 = 1,000 μF，紋波= 121.58 mVpp
?C1 = 4,700 μF，紋波= 25.3 mVpp
?C1 = 10,000 μF，紋波= 11.89 mVpp
圖3：漣漪
最專心的讀者會注意到，電路的輸出電壓未達到所需的12 V，而是達到了約11.3V。我們可以確保，即使沒有連接負載，輸出電壓也始終低于12 V(圖4)。)。該電壓降是由二極管D2引起的。肖特基二極管可以減小該電壓降。

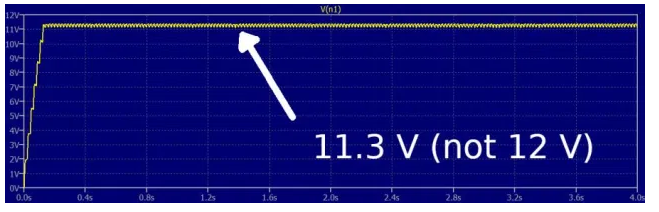

圖4：二極管D2引起電壓降。
二、電容器可以改善情況

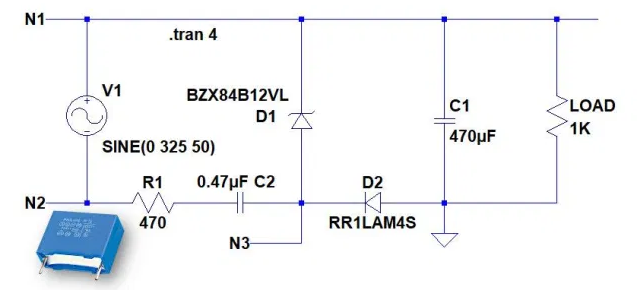

從圖5的圖表可以看出，在線路上串聯增加一個聚酯電容器可以提高系統效率。在這種配置中，效率約為18%。
因為電容器上的最大電壓大于320 V，所以必須選擇一個支持至少650 V的型號，如圖6所示。
圖6：電容器上的最大電壓大于320 V.
通過這種配置，電阻器R1僅耗散0.5 W，但是使用至少2 W的模型總是更好。電容器C2充當電阻器，并且在50 Hz的頻率下具有容抗。更準確地說，電容器的容抗在正弦頻率F下用以下公式表示：
從中可以得出電容器C2的電抗為6772.55Ω，但與電阻不同，它不會散發熱量。電路的輸出電壓也是12 V，必須從中減去二極管D1的壓降。
警告
當電路關閉時，電容器C2可能會長時間保持充電狀態。我們建議將高歐姆電阻與該組件并聯，如圖7所示。該電阻(470,000Ω，470kΩ)不會影響電路的正常運行。在正常工作條件下，其耗散約為100 mW。電容器的完全放電會在大約1秒鐘內發生，但是0.4秒后，其電壓值將不再具有危險性。

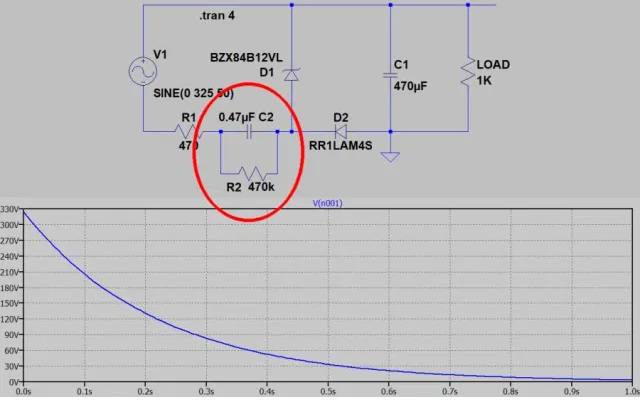

圖7：當電路關閉時，電阻R2與電容器C2并聯使之放電。
