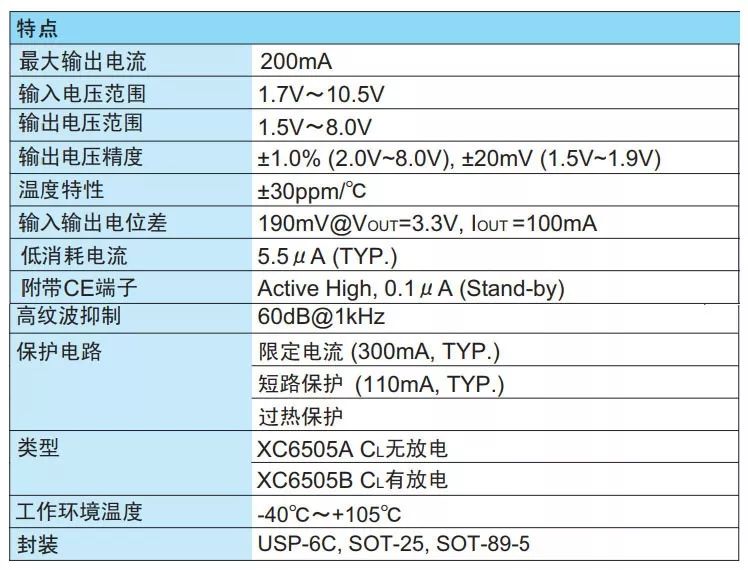

對應于10.5V工作環境、200mA的低消耗電流高速LDO電壓調整器XC6505系列產品是消耗電流僅為5.5μA，具有既往的高速LDO同等水平的負載瞬態響應特性(紋波抑制60dB@1kHz)的LDO電壓調整器;對應于1.7V-10.5V的輸入電壓范圍。

最適用于以2個Li-ion電池，4只1.5V干電池，矩形9V干電池工作的應用目的，及在輸出為6V的DC/DC之后提供5V電源的規格。此外，為了適用于車載附屬品及產業機械等用途，能保證105℃的工作條件。

1、維持了高速LDO特性(PSRR=60dB@1kHz)的同時還實現了低消耗電流!

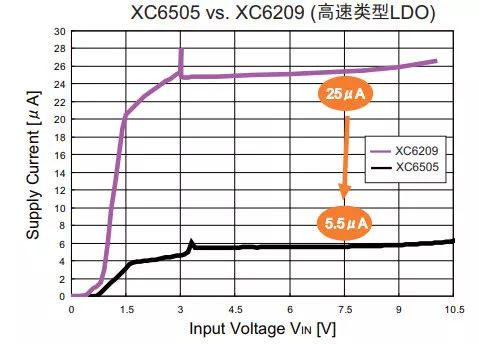

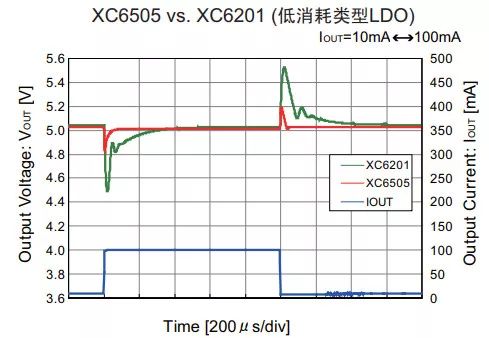

2、僅5.5μA的消耗電流即實現了高負載瞬態響應!

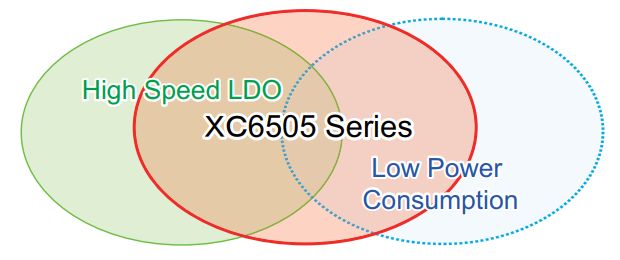

3、同時具有高速LDO和低消耗電流特性的XC6505系列產品-使零部件的通用化成為可能

4、產品開發概念

對于汽車導航等多媒體器，為了適用于如控制圖像和音響方面的用途，有時需要多個電壓調整器。例如，在圖像處理等用途要求具有高速響應特性，而對通常狀況下負載幾乎不發生任何變化的備存用電源等，則要求消耗電流低。

XC6505實現了同時滿足高速響應特性和低消耗電流的要求，使得對多媒體器按用途區分使用的電壓調整器能實現通用化。電壓調整器的通用化，能力圖縮短評價期間，帶來了降低成本的結果。

XC6505系列產品，設想了在溫度較高的環境下使用的車載附屬品，以及從高輸入電壓經過降壓而自身發熱的使用狀況，而力圖擴大了既往產品的溫度適用范圍(-40℃-105℃)。

配合了擴大溫度范圍，從元件層次修改內部基準電源，在溫度特性方面也實現了±30ppm/?C(圖1)。

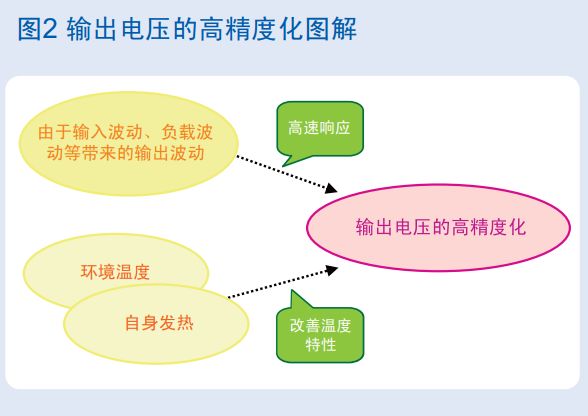

由于XC6505改善了溫度特性及高速瞬態響應特性，實現了能提供更為穩定的輸出電壓。

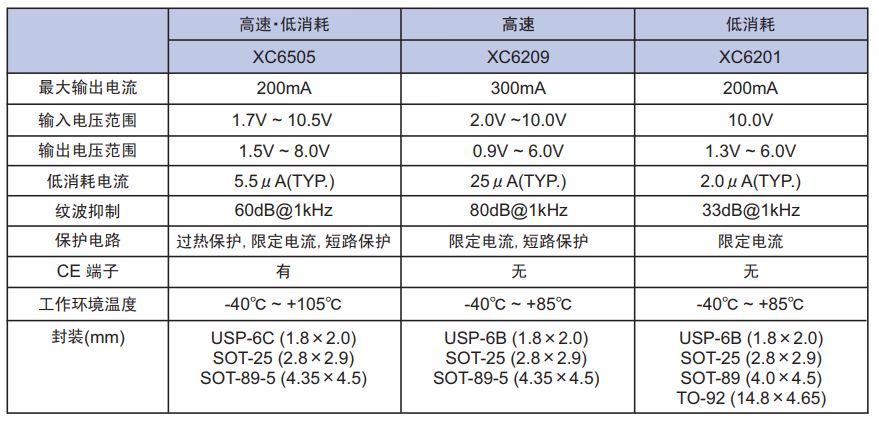

5、與既往產品的特性比較
