納祥科技HDMI ARC音頻轉換方案，破解無線設備ARC回傳回傳數字音頻橋接難題
[導讀]方案解析：通過從電視HDMI ARC接口解析出光纖、同軸、I2S、左右聲道4種信號，任選其一橋接到藍牙、WIFI、U段音頻發射，再發射到接收端（如耳機、音箱），為無線音頻發射提供ARC回傳數字音頻橋接
隨著智能電視、流媒體設備的普及，用戶對高質量音頻輸出的需求激增。
為解決多設備協同、無線化傳輸及ARC高保真音頻傳輸?shù)耐袋c，納祥科技推出HDMI ARC音頻轉換方案：HDMI ARC音頻轉光纖/同軸/I2S/左右聲道，橋接無線音頻發射設備（如藍牙、WIFI、U段設備），為其提供了ARC回傳數字音頻橋接功能，有效滿足跨設備兼容與靈活組網的需求。
核心功能：ARC回傳數字音頻橋接

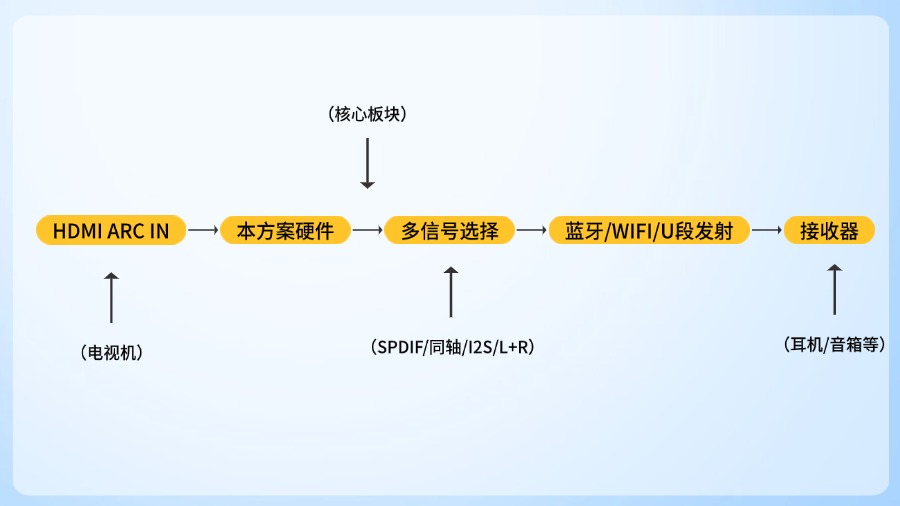

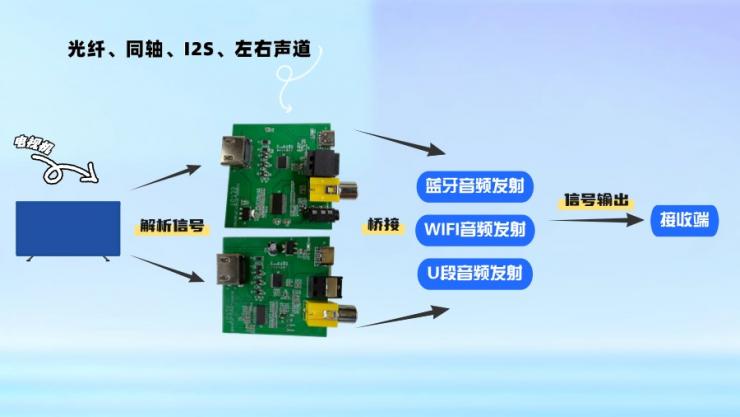

本方案通過集成高性能ARC回傳芯片與多協議音頻處理模塊，從電視HDMI ARC接口解析出光纖、同軸、I2S、左右聲道4種獨立音頻信號，用戶可根據需求選擇目標信號，橋接到藍牙、WIFI、U段等音頻發射器，再發射到接收端（如耳機、音箱）。
方案聚焦四大目標：
一是通過ARC接口省去額外線纜，簡化影音連接；
二是支持4種音頻信號輸出，適配不同設備接口需求；
三是突破物理線纜限制，提升無線部署靈活性；
四是全數字化傳輸避免模擬信號衰減，確保高保真音質。
技術架構：模塊化芯片組合靈活配置

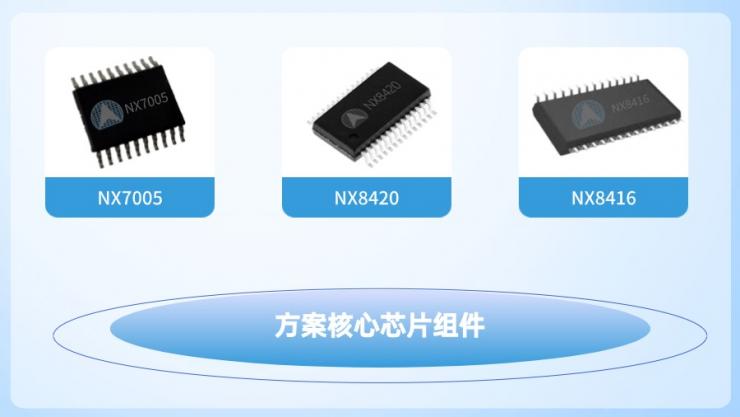

方案硬件由HDMI ARC接口、ARC回傳芯片、光纖/同軸/左右聲道接口及5V電源輸入構成，核心采用納祥科技3款芯片（NX7005、NX8416、NX8420），用戶可按需選擇芯片組合：
①組合一（NX7005+NX8420）：解析出光纖、同軸、左右聲道3種信號
②組合二（NX7005+NX8416）：解析出光纖、同軸、I2S 3種信號
此外，方案支持ARC回傳、耳機/音響輸出（音量跟電視同步）、光纖/同軸/I2S輸出及192kHz高采樣率，配合5V低電壓供電，兼顧性能與穩定性。
應用前景：從家庭到專業場景的全覆蓋
本方案采用模塊化設計，為藍牙/WIFI/U段等無線音頻設備提供ARC回傳數字音頻橋接功能，兼顧消費級易用性與專業擴展性，支持工程師靈活配置。
作為一種前景廣闊的電視機配套產品，本方案可應用于家庭影院、高級音響、企業會議室、藍牙音響主要配套功能模塊等，為用戶提供高靈活性、低延遲的無線音頻解決方案。
我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
