2024年5月29日，上海 - 致力于提供高品質芯片的國內優秀模擬及數?；旌闲酒O(shè)計商上海類比半導體技術有限公司（下稱“類比半導體”或“類比”） 宣布正式推出支持高邊/低邊的零溫漂電流檢測放大器CSA52x系列。這款芯片以其卓越的性能和廣泛的應用場景，標志著類比半導體在電流檢測技術領域的重大突破，為優化系統精密電流測量和電流環路控制電路提供了高效、可靠的解決方案。

CSA52x系列芯片以其廣泛的供電電壓范圍（2.7V至5.5V）和共模電壓輸入范圍（-0.3V至36V），結合六種固定增益選項（20V/V、25V/V、50V/V、75V/V、100V/V和200V/V），為系統設計提供了極大的靈活性和精確度。

值得一提的是，CSA521x型號通過REF引腳支持雙向電流檢測，當增益設置為20倍時，能夠?qū)崿F(xiàn)高達350kHz的帶寬和0.8V/us的壓擺率。在精度上，CSA52x系列展現出卓越的性能，其偏移電壓典型值為±15uV，溫漂僅為0.05uV/℃，而增益誤差在全溫度范圍內增益誤差為0.2%，溫漂典型值則為3ppm/℃至10ppm/℃。

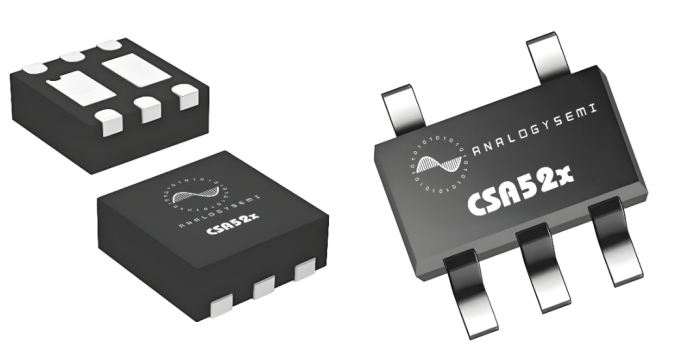

此外，CSA52x系列在封裝方面同樣表現出色，支持市場上的主流封裝類型，如SC70-6、SOT23-5和SOT23-6，確保了與現有電子應用的兼容性。其引腳設計兼容多種應用場景，包括電動工具、通信電源、電子霧化器、Power-over-Ethernet (PoE)以及其他需要高邊或低邊電流檢測的領域。

CSA52x系列產品特征：

?寬供電電壓范圍：2.7V至5.5V，確保了廣泛的電源適配性。

?寬共模電壓輸入范圍：-0.3V至36V。

?增益選項多樣：提供6種固定增益，分別為20V/V、25V/V、50V/V、75V/V、100V/V和200V/V，滿足不同檢測需求。

?高帶寬性能：在20V/V增益下，帶寬高達350kHz，適合高速電流檢測。

?低噪聲特性：80nV/√Hz的低噪聲水平，保證了測量的精確性。

?超高共模抑制比：140dB最小值，150dB典型值的共模抑制比，有效抑制共模干擾。

?高精度增益誤差：全溫下增益誤差典型值為0.2%，最大值為0.6%。

?低增益誤差溫漂：典型值為3ppm/℃，最大值為10ppm/℃，保證溫度變化下增益精度。

?低偏移電壓：最大±100uV，提高了測量的準確性。

?低偏移電壓溫漂：±0.05uV/℃，降低了溫度對測量結果的影響。

?低靜態電流：200uA的低靜態電流，延長設備使用壽命，降低能耗。

獲取選型表、樣片與更多信息：

感興趣的客戶可關注“類比半導體”公眾號，在線查看《產品選型手冊》并根據需求選擇合適的型號，包括但不限于CSA521HASC706、CSA521NASC706、CSA521KASC706等，每個型號均提供特定的增益和封裝選項。
