基于國產FPGA+DSP的接收機設計將是下述內容的主要介紹內容，通過這篇文章，小編希望大家可以對接收機的設計的相關情況以及信息有所認識和了解，詳細內容如下。

一、FPGA+DSP工作原理及特點介紹

FPGA采用了邏輯單元陣列LCA（Logic Cell Array）這樣一個概念，內部包括可配置邏輯模塊CLB（Configurable Logic Block）、輸入輸出模塊IOB（Input Output Block）和內部連線（Interconnect）三個部分。 現場可編程門陣列（FPGA）是可編程器件，與傳統邏輯電路和門陣列（如PAL，GAL及CPLD器件）相比，F(xiàn)PGA具有不同的結構。FPGA利用小型查找表（16×1RAM）來實現組合邏輯，每個查找表連接到一個D觸發器的輸入端，觸發器再來驅動其他邏輯電路或驅動I/O，由此構成了既可實現組合邏輯功能又可實現時序邏輯功能的基本邏輯單元模塊，這些模塊間利用金屬連線互相連接或連接到I/O模塊。FPGA的邏輯是通過向內部靜態存儲單元加載編程數據來實現的，存儲在存儲器單元中的值決定了邏輯單元的邏輯功能以及各模塊之間或模塊與I/O間的聯接方式，并最終決定了FPGA所能實現的功能，F(xiàn)PGA允許無限次的編程。

DSP芯片，也稱數字信號處理器，是一種具有特殊結構的微處理器。DSP芯片的內部采用程序和數據分開的哈佛結構，具有專門的硬件乘法器，廣泛采用流水線操作，提供特殊的DSP 指令，可以用來快速地實現各種數字信號處理算法。根據數字信號處理的要求，DSP芯片一般具有如下的一些主要特點

（1） 在一個指令周期內可完成一次乘法和一次加法。

（2） 程序和數據空間分開，可以同時訪問指令和數據。

（3） 片內具有快速RAM，通?？赏ㄟ^獨立的數據總線在兩塊中同時訪問。

（4） 具有低開銷或無開銷循環及跳轉的硬件支持。

（5） 快速的中斷處理和硬件I/O支持。

（6） 具有在單周期內操作的多個硬件地址產生器。

（7） 可以并行執行多個操作。

（8） 支持流水線操作，使取指、譯碼和執行等操作可以重疊執行。

二、基于國產FPGA+DSP的接收機硬件電路設計

1、AD采集前端設計

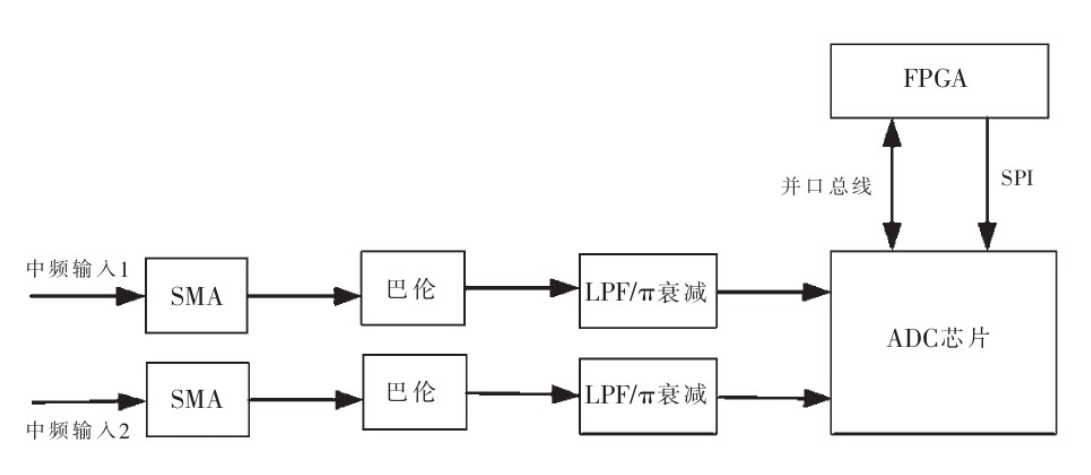

AD采集前端通過兩路中頻SMA連接器接收外部輸入的中頻信號，經過巴倫電路轉換為差分信號，而后經過低通放大器和派衰減電路進入ADC芯片，完成模數轉換，通過兩組16位并口總線送入FPGA進行處理，其電路原理框圖如下圖所示。

AD采集前端電路結構由國產某型號的ADG芯片及其外圍電路組成，F(xiàn)PGA通過SPI總線完成對ADC芯片的寄存器參數配置，ADC芯片則為FPGA提供模效轉換后的雙通道32位并口數據及輸出同步采樣時鐘，并且ADC芯片與FPGA采用同源的10 MHz輸入?yún)⒖紩r鐘。2、FPGA控制器設計

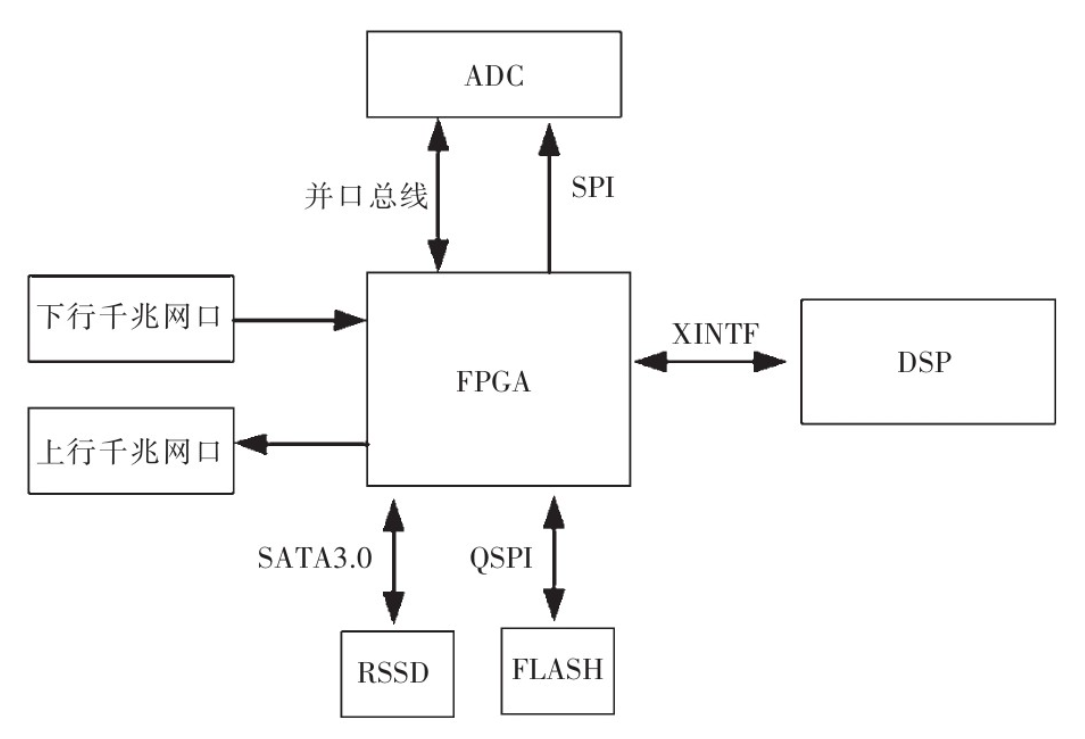

FPGA控制器將從ADC接收到的雙通道32位并口數據進行STFT外理、將外理完的教據通村XNTE總線傳給后練的DSP、可以通討DR3:進行數據緩存，上行千米網口和下行千米網口發送和接收相關數據、對RSD進行存儲的讀寫操作，并且配置接收機的其他芯片參數，其電路原理框圖如下圖所示。

3、DSP設計

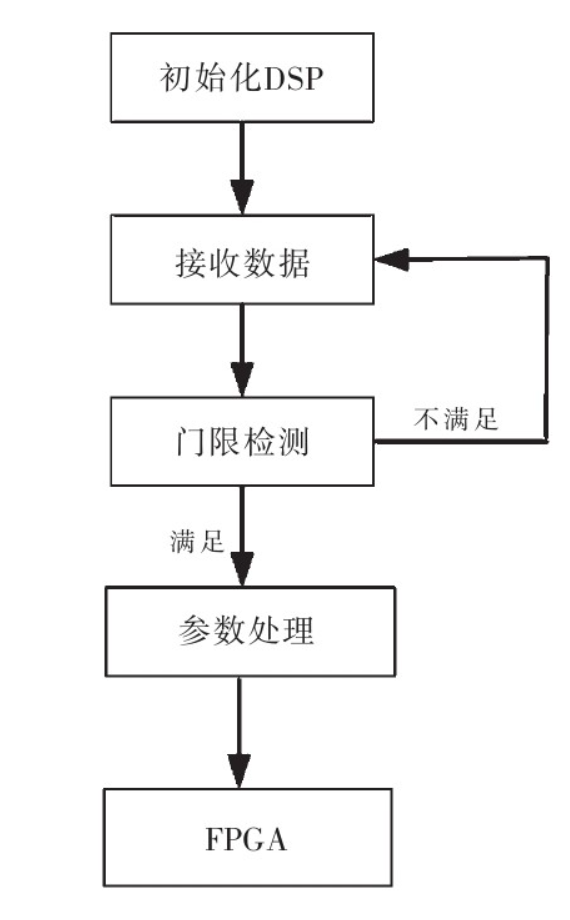

DSP需要完成對兩組32位并口STFT處理后數據的參數處理，這對DSP的運算能力和速度有較高的要求。接收機開始工作時，系統初始化模塊對DSP進行初始化，DSP對接收到的數據進行門限檢測，如果大于門限，說明該信道中有信號存在，才會進行后續的參數測量處理并將處理完的數據通過XINTF總線傳給FPGA: 如果小于門限，則認為該信道無信號輸出，將該數據舍掉，DSP的門限檢測和參數處理流程如下圖所示。

4、RSSD存儲單元設計

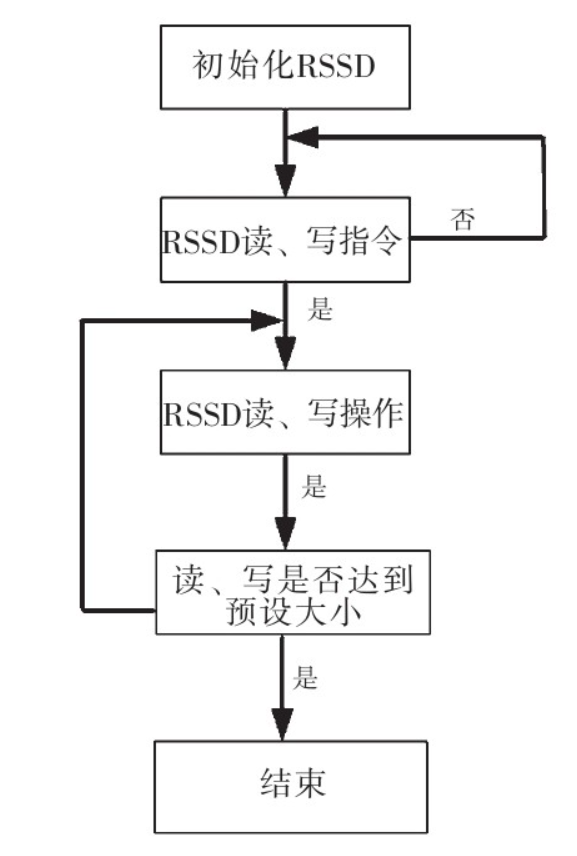

傳統接收機并不具備存儲功能，這是本接收機設計的一大創新之處，能夠解決主機設備存儲容量不夠而需要擴容的問題,。該RSSD芯片采用的是國產某型號的RSSD芯片，能提供2T的數據存儲空間。接收機開始工作時，系統初始化模塊對RSSD進行初始化，當RSSD接收到讀寫操作指令時，進行后續的讀寫操作，若沒有接收到讀寫機作指令，則進入待機模式，RSSD的工作流程如下圖所示。
