llc諧振轉換器是led tv的主功率級拓?fù)渲?，相比其它轉換器具有更多優勢，但因?yàn)槠湓O(shè)計復雜困難，所以在過去很少受到關注。不過，這幾年間，ic制造商已開發出用于 llc 諧振轉換器的控制器，而且發表了許多相關技術說明和設計工具，讓其設計變得更容易，并使得這種技術獲得更多的關注。llc諧振轉換器已經成為 led tv最流行的主功率級拓?fù)洹?

llc諧振轉換器的出色優點有： 　a) 在整個負載范圍(包括輕載)下都是以zvs (zero voltage switching, 零電壓開關)條件工作，從而實現高效率; 　b) 工作頻率變化范圍比較窄，便于高頻變壓器和輸入濾波器的設計; 　c)初級端所用開關的電壓應力被鉗位在輸入電壓上，而次級端兩個二極管上的電壓始終等于中心抽頭變壓器輸出電壓的兩倍。

許多高效率電源在設計時可以使用有源鉗位反激(ACF)變換器或LLC開關IC來實現其設計目標。在實際設計時，究竟應該選擇哪一種呢?一些設計工程師會根據個人偏好、熟悉程度以及在某些特別應用當中過去常用的歷史經驗來做出相應的選擇。然而，當面對兩種或更多可能的解決方案時，最佳方案的選取則取決于合理的工程推理、設計要求以及產品效率、尺寸、BOM、功率密度、設計簡易性的優先級別以及其它影響設計的一些因素。

Power Integrations (PI)面向電視機、顯示器和大功率充電器應用提供全系列高度集成的反激式變換器，這些器件均采用超薄封裝。我們還提供一系列新的LLC開關IC，與我們的新型HiperPFS?-5功率因數校正(PFC)前級IC搭配使用時，可在相同的應用當中以極高的效率提供高達240W的功率輸出。

LLC 諧振轉換器的基本電路如下所述。LLC 諧振轉換器一般包含一個帶mosfet的控制器、一個諧振網絡和一個整流器網絡。控制器以50%的占空比交替為兩個mosfet提供門信號，隨負載變化而改變工作頻率，調節輸出電壓vout，這稱為脈沖頻率調制。諧振網絡包括兩個諧振電感和一個諧振電容(LLC )。諧振電感 lr、lm 與諧振電容cr 主要作為一個分壓器，其阻抗隨工作頻率而變化(如式1所示)，以獲得所需的輸出電壓。

我們可能已經考慮將 LLC 串聯諧振轉換器 (LLC-SRC) 放入到我們的下一個電源項目中。LLC-SRC 通常隱藏在另一個調節良好的功率級后面，如圖 1 中的示例。這在電路成本方面并不理想，因?yàn)閮杉?jí) PSU的BOM 成本總是高于單級 PSU。我們想要的是用可提供更高效率和更低 EMI 并避免增加 BOM 成本的替代拓?fù)鋪?lái)替換舊設計中的反激式轉換器。LLC-SRC 真的被單級低成本拓?fù)溥x擇標準 排除了嗎?

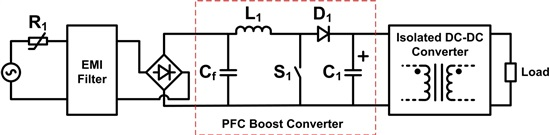

圖 1. 通用兩級離線電源單元的功率級。

由于對輸入電壓變化的敏感性，LLC-SRC 在 LLC-SRC 前面需要另一個功率級。設計人員通常插入另一個功率級以為 LLC-SRC 提供良好調節的輸入電壓，因?yàn)樗鼉?yōu)化了 LLC-SRC 效率。一般來說，LLC-SRC 效率在兩級 PSU 中可以 > 94%。

如果我們認真看了PMP5141設計示例，我們會發現PMP5141中的 LLC-SRC只能在 280V DC至 400V DC輸入范圍內工作。如果我們?cè)趩渭?jí) AC-DC 離線 PSU 中使用PMP5141 LLC-SRC 級，我們可能只接受 240V?AC +/-10% 輸入。此時，LLC-SRC 工作輸入電壓范圍現在需要更寬。

較高的 L m /L r比率導致較窄的調節范圍。因此，如果我們降低 L m /L r比率，則工作輸入電壓范圍有能力擴大。PMP5141的比值接近 5。如果我們減小它的 L m使 L m /L r比值 3，最小輸入電壓可以低至 220V DC，如圖 2 所示。LLC-SRC 參數現在是針對具有 176V AC至 276V AC輸入范圍的單級 PSU 進行了優化。

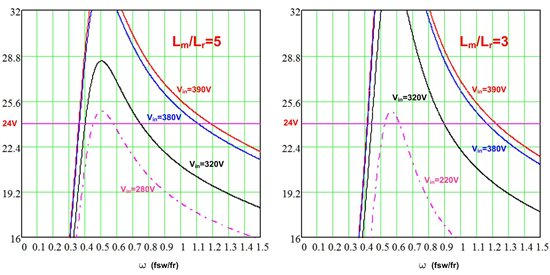

圖 2. L r =72μH、Cr=0.033μF、n=8.333 和 Pout=240W的 LLC-SRC 的電壓增益。

上面的示例說明了如何降低 L m /L r比率使單級 LLC-SRC PSU 成為可能。降低 L m的一個問題是 L m越小，初級側的循環電流越高，這會降低轉換器效率。請記住，我們現在是單級 PSU，我們沒有像以前那樣在 LLC-SRC 前面的功率級上降低效率。

PMP10283 是一款單級 LLC-SRC PSU，設計用于 88VAC-132VAC 或 176VAC-264VAC 輸入，+/-30V/200W 輸出。PMP10283 參考設計通過交流線路電壓向單 LLC 諧振轉換器級提供 30V/100W 和 -30V/100W 的輸出。該設計的特點是電路成本低且效率高(120VAC 滿負荷時效率超過 90%;240VAC 滿負荷時約為 92%)。該設計使用適用于 LLC 諧振轉換器的 UCC25600 諧振轉換器控制器。

特性

· 88VAC-132VAC 或 176VAC-264VAC 輸入

· +/-30V 200W 輸出

· 轉換器效率高達 92%

· 單級 AC-DC LLC-SRC

· 電路成本低

比較兩級PMP5141的總效率時 和單級PMP10283 在圖 3 中的 PSU 中，單級 LLC-SRC PSU 的性能要好得多。單級 LLC-SRC 效率可以與兩級 PSU 一樣好，并且提供更低的 Bom 成本。

圖 3. PMP5141的總效率 和PMP10283。

LLC諧振轉換器工作區域

LLC諧振轉換器有不同的工作區域，包括輕負載、中負載和重負載。在不同的負載條件下，LLC諧振轉換器會有不同的性能表現。

3.1. 輕負載

在輕負載條件下，負載功率較低，LLC諧振轉換器的輸出電流相對較小。此時，LLC諧振轉換器可以進入輕負載模式，通過降低開關頻率或者采用脈寬調制(PWM)控制方式來實現能量轉換。這樣可以減小開關管的損耗，提高轉換效率，并且減少電磁干擾的產生。

3.2. 中負載

在中負載條件下，負載功率適中，LLC諧振轉換器的輸出電流較大。此時，LLC諧振轉換器可以處于正常工作模式，根據負載需求和輸入電壓波動進行自適應調節。通過控制開關管的開關時間和頻率，保持主線圈和副線圈之間的諧振狀態，實現高效的能量轉換。同時，控制電路還可以對LLC諧振轉換器進行保護控制，避免過載和過壓等異常情況的發生。

3.3. 重負載

在重負載條件下，負載功率較高，LLC諧振轉換器的輸出電流達到最大值。為了滿足大功率輸出需求，LLC諧振轉換器需要通過調節開關管的開關時間和頻率，保持主線圈和副線圈之間的諧振狀態。此時，LLC諧振轉換器可能需要采用增加諧振電容或者改變諧振回路參數的方式來提供更大的功率轉換能力。在重負載工作區域，LLC諧振轉換器仍然能夠保持較高的轉換效率和穩定性。

綜上所述，LLC諧振轉換器是一種高效率、低電磁干擾的電力轉換器。它通過諧振技術，在不同的負載條件下實現能量的高效轉換。LLC諧振轉換器具有寬輸入輸出范圍的特點，適應性強，并且可以根據負載需求自動調節工作模式。無論是在輕負載、中負載還是重負載條件下，LLC諧振轉換器都能夠提供穩定的功率轉換，并具有較高的效率和可靠性。在未來的綠色能源、電動車充電和電網接口等領域，LLC諧振轉換器有著廣闊的應用前景。
