一、LDO

低壓差線性穩壓器LDO原理上與一般的線性直流穩壓器基本相同，區別在于低壓差穩壓器輸出端的功率由NPN晶體管共集極架構改為PNP集電極開路架構(以使用雙極性晶體管以言)。這種架構下，功率晶體管的控制極只要利用對地的電壓差就能讓晶體管處于飽和導通狀態，因此輸入端只需高出輸出端多于功率晶體管的飽和電壓，穩壓器就能運作，穩定輸出電壓。

這類設計在保持穩定性方設計難度較高，因為輸出級的阻抗較大，較易不穩定或起振。

低壓差穩壓器所使用的功率晶體管可以是雙極性晶體管或場效晶體管。

雙極性晶體管因為基極電流的關系，會耗用額外的電流，增加功耗，在相對高輸出電壓、低輸出電流、低輸出輸入電壓差的情況下尤其明顯。

場效晶體管沒有雙極性晶體管的功耗問題，但其所需導通的閘極電壓限制了其在低輸出電低的應用，而且場效晶體管管的成本較高。隨著半導體技術的進步，這兩方面的問題都得以改善。

二、二極管在LDO電路中的一些常見設計

1、防反接——二極管接在VIN端

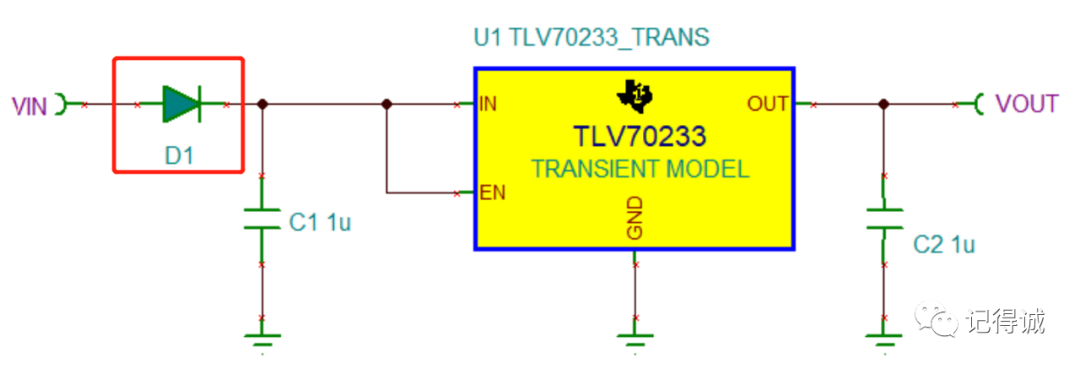

輸入VIN串一個二極管，如下圖所示的D1，有兩個作用，一個是防止電源反接；輸入輸出壓差大的應用，二極管可以承擔一部分LDO的熱損。

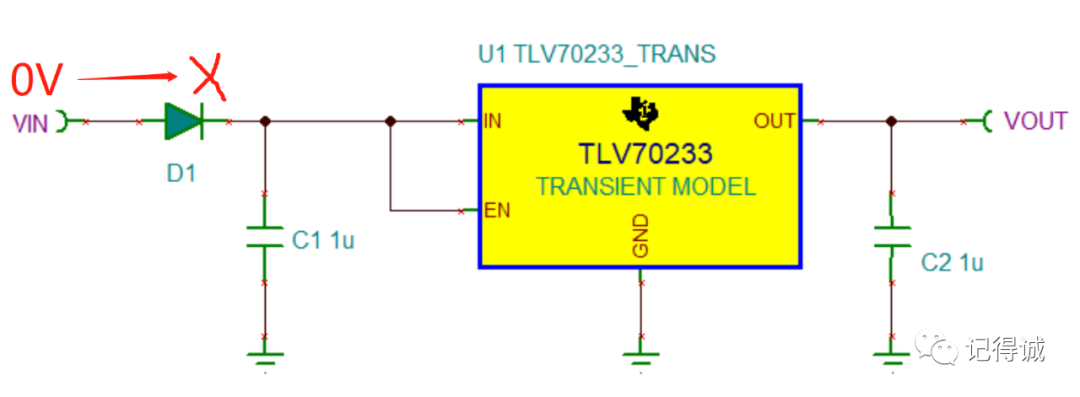

防反接原理：當VIN和GND接反的時候，因為二極管D1的存在，使GND無法進入LDO，無法形成電流回路，保護了LDO。

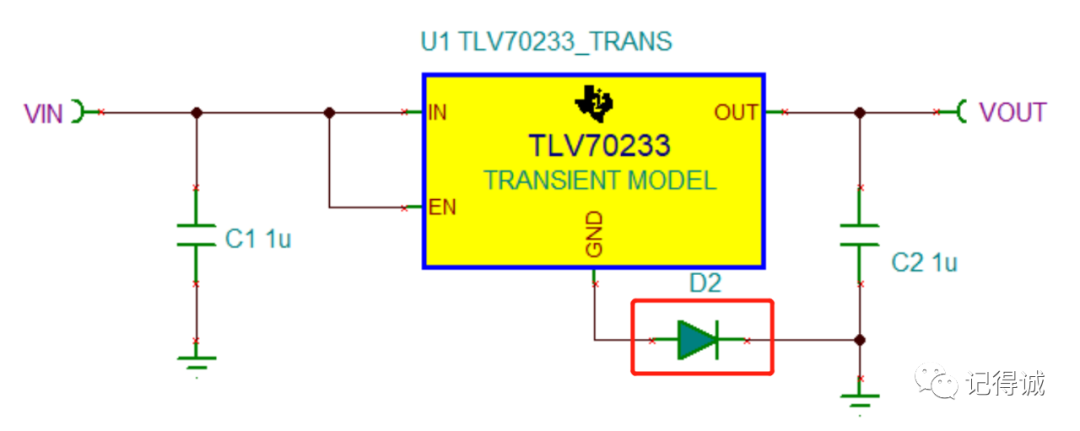

2、防反接——二極管接在GND端   防反接的，二極管還可以接在系統GND和LDO芯片GND之間，如下圖所示的D2。

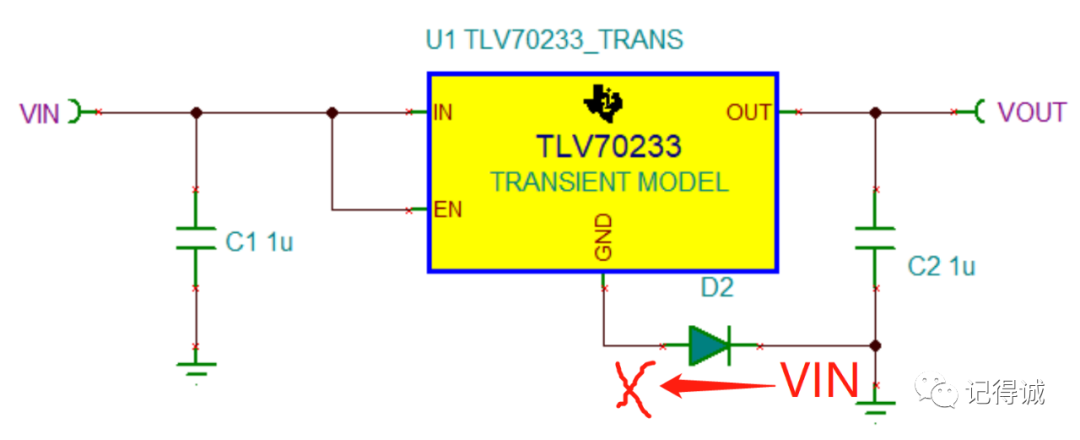

防反接原理：當VIN和GND接反的時候，因為二極管D2的存在，使VIN無法進入LDO，無法形成電流回路，保護了LDO。

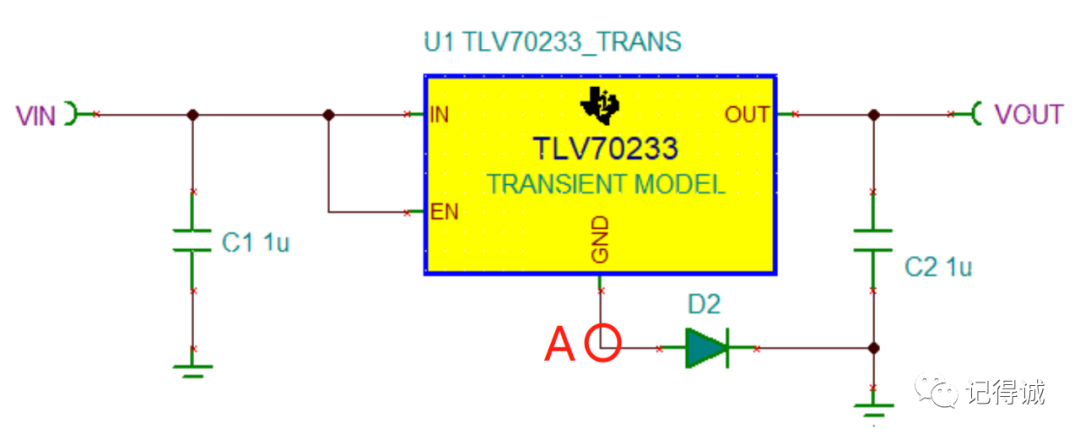

因為D2的存在，會抬升LDO GND（A點）的電壓，A的電壓差不多為D2的導通壓降。

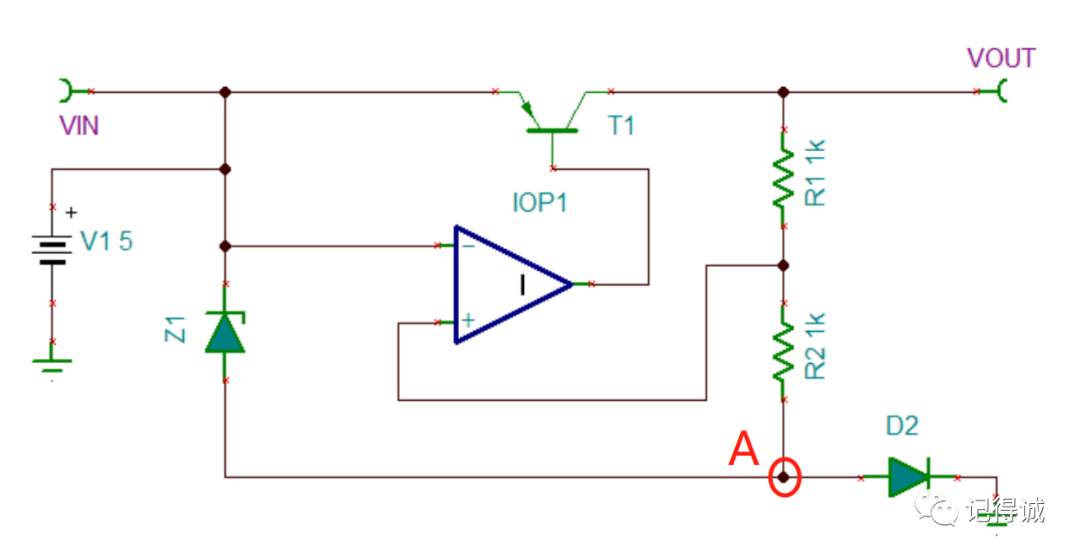

畫出老式PNP架構的LDO，可以看出，A的電壓抬升之后，會導致VOUT輸出減小，使用D2做防反接，這一點是要考慮進去的。

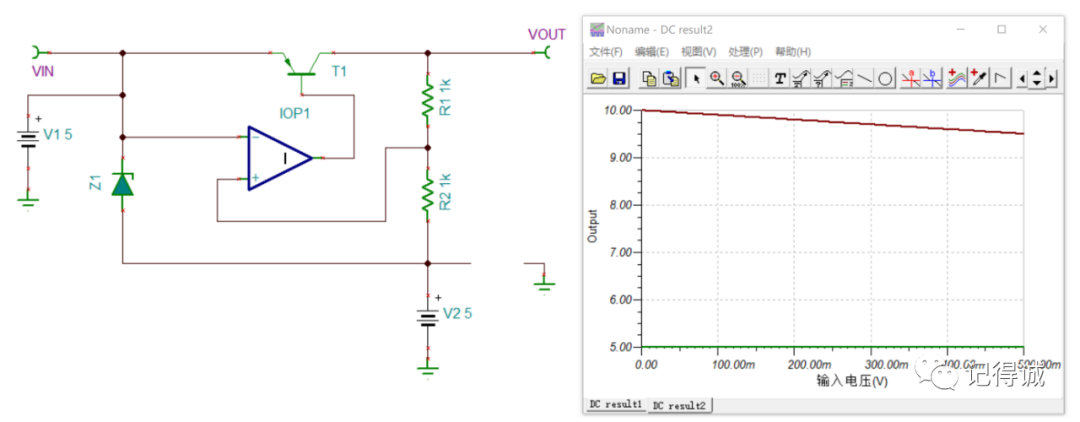

將二極管換作一個電壓源，簡單跑一下直流傳輸特性，可以看出，隨著V2（A點電壓）的增大，輸出VOUT是減小的趨勢。

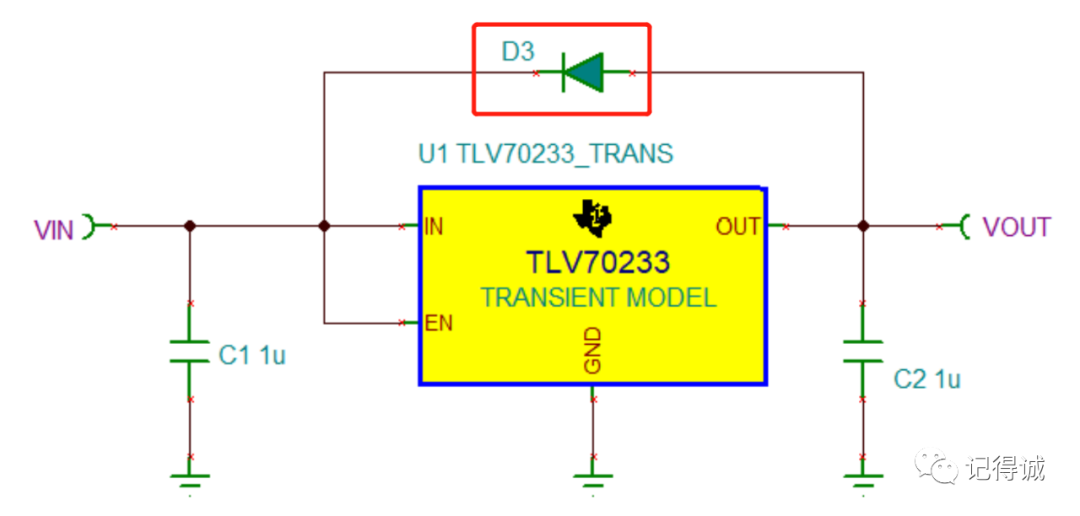

3、輸入輸出鉗位保護   在輸入和輸出之間串一個二極管，用來防止反向電壓損壞LDO。   ① LDO正常工作時，VIN大于VOUT，二極管D3截止；   ② LDO掉電，出現VOUT下電比VIN下電慢的情況，反向壓差可能會損壞LDO，加了D3，輸入和輸出電壓差鉗位在二極管壓降大小，保護了LDO。   為什么會有這種用法呢？老式架構LDO，內部用PNP三極管，發射極和集電極的反向耐壓其實是不高的。

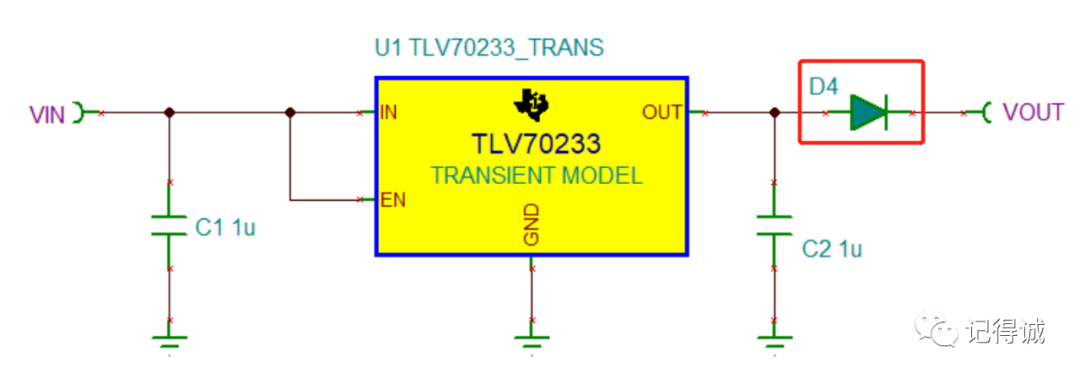

4、降壓&防灌電   要求不高的場合，輸出串一個D4，增加一些壓降，達到預期的電壓值，同時也能防止VOUT串電到芯片的OUT腳。
