卷積碼通常用(n，k，K)來表示，其中n表示編碼器每次輸出的碼元個數;k表示編碼器每次輸入的信息碼元個數，一般k=1;K表示約束長度，在k=1的情況下，表示編碼器的輸出與本次及之前輸入的K個碼元相關。

一、基本結構與參數

結構：卷積碼編碼器由多個時不變?yōu)V波器(也稱為分支)組成，每個濾波器處理輸入信息比特的一部分。

參數：

o 碼率(k/n)：表示輸入比特和輸出碼元的比率，其中k是信息比特數，n是輸出碼元數。

o 約束長度(K)：指編碼器中時不變?yōu)V波器的時延，也常稱為編碼寄存器的長度。

o 生成多項式：決定了編碼器的結構和性能，通常用八進制表示。

二、編碼過程

輸入與輸出：編碼器接收k個信息比特作為輸入，并輸出n個碼元。這些輸出碼元不僅與當前輸入的k個比特有關，還與之前輸入的K-1個k位信息有關。

狀態機圖表示：卷積碼的編碼過程可以用狀態機圖來表示。狀態機圖由狀態節點和狀態轉移組成，每個狀態節點表示編碼器的不同狀態，狀態轉移表示輸入比特和輸出碼元之間的關系。

編碼操作：每次輸入一個比特，編碼器根據當前狀態和輸入比特產生一個輸出碼元，并根據狀態轉移表更新狀態。這個過程是連續進行的，因此卷積碼具有“記憶”特性。

三、表示方法

卷積碼編碼器通常有四種表示方法：

連接圖：展示模2加法器與Kk級移位寄存器狀態之間的連接方式。

狀態圖：通過狀態節點和狀態轉移表示編碼器的不同狀態和輸入比特與輸出碼元之間的關系。

樹圖：在狀態圖的基礎上增加了時間尺度，更直觀地表示編碼器的操作過程。

網格圖：用于表示動態編碼過程，每條路徑代表一個編碼序列。網格圖不僅是表示卷積碼的有效方法，也是理解卷積碼譯碼的關鍵。

四、編碼示例(無圖片，但描述清晰)

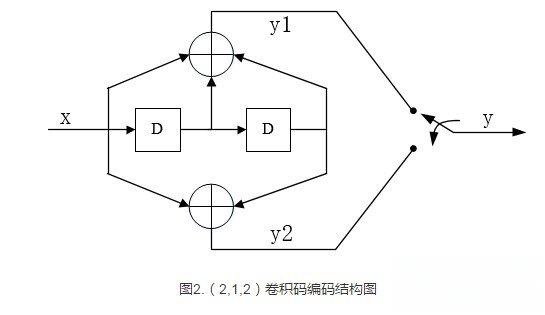

以(2,1,2)卷積碼為例，編碼器有兩個輸入比特(k=2)，一個輸出碼元(n=1)，約束長度K=2。假設輸入序列為“0 1 1 0 0”，則編碼器根據當前狀態和輸入比特產生輸出碼元，并更新狀態。具體的編碼過程可以通過狀態機圖或網格圖來詳細展示。

總結：卷積碼通過其獨特的編碼機制和參數設置，實現了對輸入數據流的有效編碼處理。其編碼過程可以用狀態機圖或網格圖來表示，并且可以通過調整參數來適應不同的應用場景和傳輸需求。在實際應用中，卷積碼被廣泛應用于無線通信、數字視頻傳輸、光纖通信等領域，以提高數據傳輸?shù)目煽啃院涂垢蓴_能力。
