一、如何做過零檢測

需要說明的是，這里的過零檢測指的是在交流回路的中的過零檢測，對于我們最常接觸的交流電就是我們使用的 220V 的市電了。

首先我們要明白，我們做過零檢測，最直觀的是檢測什么？ 實際上就是電壓。 電壓變成 0 的時候，就是 零點。

如何檢測，我這里直接先告訴大家，從結果來看，最常見的過零檢測電路 末端輸出 有如下兩種方式：

第一種，過零點時候電路末端會輸出脈沖，如下圖：

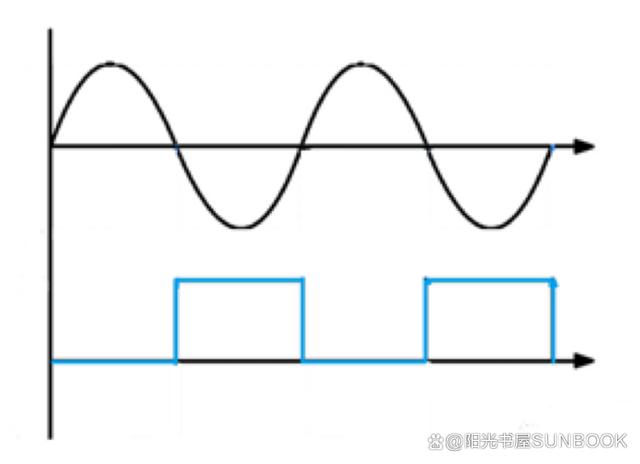

第二種，過零點的時候，電路末端電平會發生變化，如下圖：

當然 ，直接ADC 采樣也是一種方式，但是相對前面這兩種用得不多。

二、過零檢測電路

1、帶脈沖輸出的過零檢測電路

只要正弦波通過零參考電壓，兩個輸出信號就會從數字高電平變?yōu)榈碗娖交驈牡碗娖阶優楦唠娖?。但在那之后，?shù)字要么保持?jǐn)?shù)字高，要么保持?jǐn)?shù)字低。

現在，當正弦波從正周期變?yōu)樨?fù)周期或負周期變?yōu)檎芷跁r，如果你只想在短時間內獲得脈沖，該怎么辦？該電路僅在周期轉換時提供輸出脈沖。

全橋電路將負半周期轉換為正半周期。

晶體管和電阻網絡用作上升沿檢測器。它將運算放大器的輸出變?yōu)槊}動輸出。

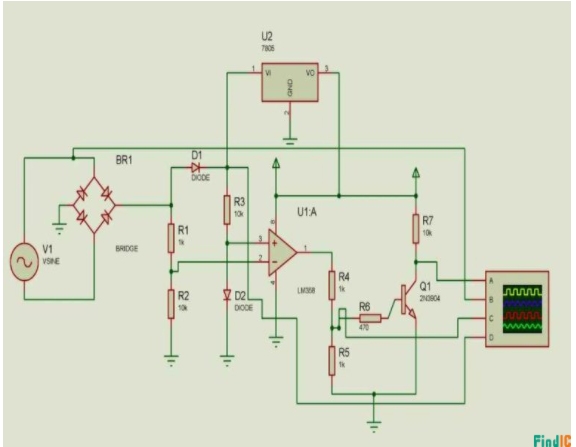

帶脈沖輸出的過零檢測電路

前面的例子和這個例子之間的唯一區別是邊緣檢測電路。我們使用 LM358 運算放大器作為比較器。當我們想在任何微控制器上使用過零檢測器時，類似正方形的輸出對我們沒有好處。該脈沖輸出顯示從正周期到負周期的正弦波變化，反之亦然。

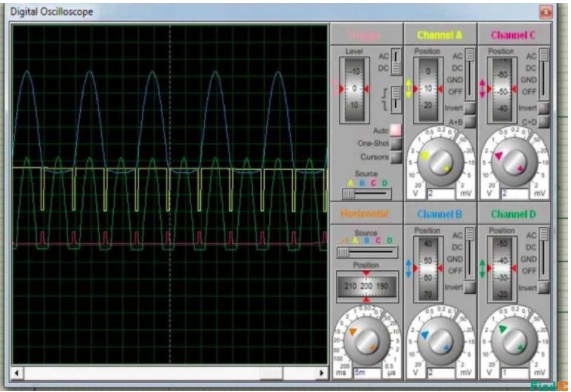

帶脈沖輸出的過零檢測電路

2、使用光耦合器進行過零檢測

該電路在正弦波的每個零電壓參考上提供脈沖輸出， 4N25 光耦合器在兩個正周期期間保持開啟，因為全橋電路將負周期轉換為正周期。

當光耦合器打開時，輸出將為零，因為輸出將是參考地。

在正弦波過零時，光耦合器關閉，輸出端出現 Vcc 幅度的脈沖。

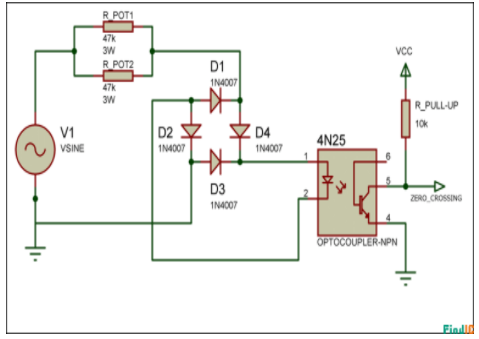

使用光耦合器進行過零檢測
