在當今數字化時代，模擬信號與數字信號之間的轉換是眾多電子系統不可或缺的關鍵環節。而ADC芯片(模數轉換器芯片)正是實現這一轉換的核心器件。本文將深入剖析ADC芯片的原理、分類以及廣泛應用，帶您全面領略其在現代電子技術中的重要地位與作用。

ADC芯片的工作原理

ADC芯片的主要功能是將連續變化的模擬信號(如電壓或電流)轉換為離散的數字信號。這一轉換過程通常涉及以下幾個關鍵步驟：

采樣(Sampling)

采樣是將模擬信號在時間上離散化的過程。根據奈奎斯特定理，為了無失真地還原模擬信號，采樣頻率至少應為模擬信號最高頻率的兩倍。ADC芯片通過內部的采樣電路，在特定的時間間隔(采樣周期)對模擬信號進行瞬時值的捕捉。例如，對于一個音頻信號，其頻率范圍通常在20Hz至20kHz之間，為了確保音頻信號的完整采樣，ADC芯片的采樣頻率需達到至少40kHz。

量化(Quantization)

量化是將采樣得到的連續模擬值轉換為有限個離散數字值的過程。由于數字系統只能處理有限精度的數值，因此需要將模擬信號的連續取值范圍劃分成若干個區間，每個區間對應一個數字值。量化過程不可避免地會產生量化誤差，即實際模擬值與量化后數字值之間的差異。量化誤差的大小與ADC芯片的位數(分辨率)密切相關，位數越高，量化區間越小，量化誤差越小，轉換精度越高。例如，一個8位ADC芯片將模擬信號的取值范圍劃分為2^8=256個量化區間，而一個16位ADC芯片則可劃分為2^16=65536個量化區間，顯然16位ADC芯片的量化精度更高。

編碼(Encoding)

編碼是將量化后的離散數字值轉換為特定的數字編碼格式，以便于后續的數字信號處理。常見的編碼方式有二進制編碼、格雷碼編碼等。二進制編碼是最直觀的編碼方式，直接將量化后的數字值表示為二進制數;格雷碼編碼則具有相鄰碼之間僅有一位變化的特點，可有效降低在編碼轉換過程中由于多位同時變化而引起的誤碼概率。編碼后的數字信號即可輸出至數字系統進行進一步的處理與分析。

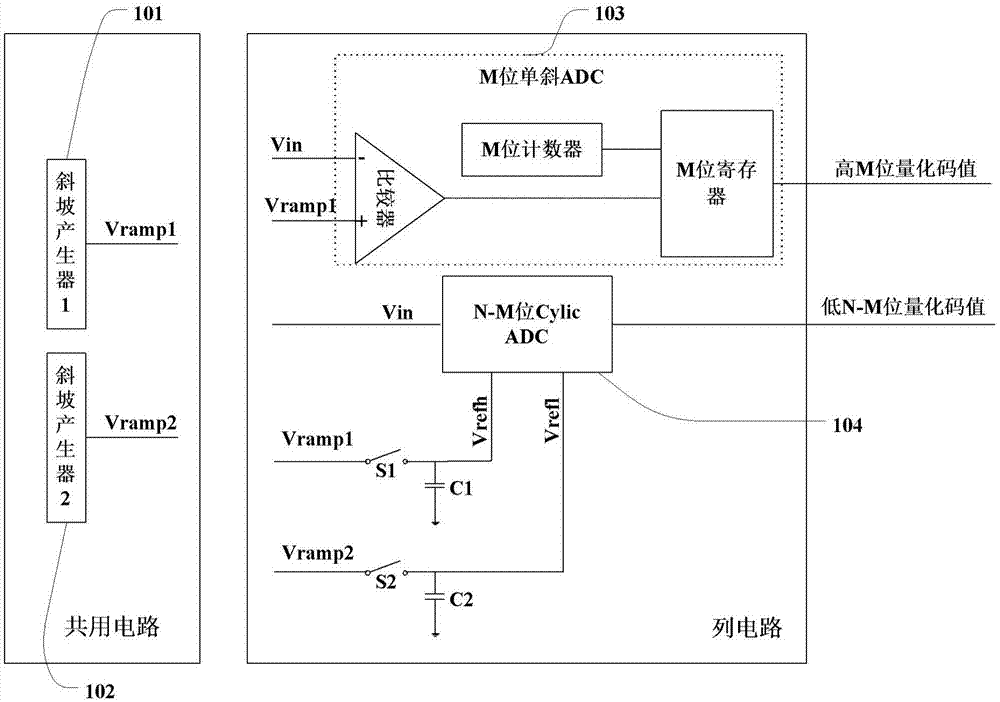

按轉換原理分類

逐次逼近型ADC(SAR ADC)逐次逼近型ADC是目前應用最為廣泛的ADC類型之一。其工作原理類似于天平稱重的過程。首先，將輸入模擬信號與參考電壓的一半進行比較，根據比較結果確定最高位的數字值;然后，依次對剩余位進行比較，每次比較都將參考電壓調整為當前位對應的電壓值，直至完成所有位的轉換。SAR ADC具有轉換速度快、精度較高、功耗較低等優點，適用于中等精度要求(一般為8位至16位)且對轉換速度有一定要求的應用場景，如數據采集卡、工業自動化控制系統中的傳感器信號采集等。例如，在工業生產過程中的溫度監測系統中，使用SAR ADC可以快速準確地將溫度傳感器輸出的模擬電壓信號轉換為數字信號，以便實時監控生產環境的溫度變化。

雙積分型ADC雙積分型ADC的原理是將輸入模擬信號在一個積分周期內轉換為時間或頻率信號，再通過計數器對其進行計數，從而實現模數轉換。其特點是精度高、抗干擾能力強，但轉換速度相對較慢。雙積分型ADC常用于對精度要求極高(可達16位以上)且信號變化緩慢的場合，如電子秤、精密電壓表等。在電子秤中，雙積分型ADC能夠精確地將稱重傳感器輸出的微弱模擬信號轉換為數字信號，確保稱重結果的準確性，即使在存在電磁干擾等復雜環境下也能保持穩定的性能。

Σ - Δ型ADC(Sigma - Delta ADC)Σ - Δ型ADC采用過采樣技術和噪聲整形技術，通過在高頻下對輸入信號進行采樣和量化，將量化噪聲推移到高頻段，再經過數字濾波器濾除高頻噪聲，從而實現高精度的模數轉換。其優點是分辨率高(可達24位甚至更高)、動態范圍寬、線性度好，但轉換速度相對較慢。Σ - Δ型ADC廣泛應用于音頻信號處理、高精度傳感器信號采集等領域。在音頻設備中，如專業音頻接口卡，Σ - Δ型ADC能夠精確地將模擬音頻信號轉換為高精度的數字音頻信號，保留音頻信號的細微細節，為高質量的音頻錄制和播放提供保障。

并行比較型ADC(Flash ADC)并行比較型ADC是速度最快的ADC類型。它由多個比較器同時對輸入模擬信號與一組參考電壓進行比較，每個比較器的輸出對應一個數字位，通過編碼器將比較結果編碼為最終的數字輸出。Flash ADC的轉換速度可達納秒級，但其缺點是功耗大、成本高、精度相對較低(一般為8位左右)，因此主要用于對速度要求極高而對精度和成本要求相對較低的場合，如雷達信號處理、高速通信系統中的信號采樣等。在雷達系統中，F(xiàn)lash ADC能夠快速捕捉雷達回波信號，為雷達信號的實時處理和目標識別提供高速數據支持。

按分辨率分類

低分辨率ADC(< 8位)低分辨率ADC通常用于對精度要求不高的簡單應用，如一些基本的傳感器信號檢測、簡單的狀態監測等。這類ADC芯片成本低廉，功耗低，電路設計簡單，在一些對成本和功耗極為敏感的消費類電子產品中較為常見。例如，在一些低成本的玩具中，使用低分辨率ADC可以實現簡單的動作感應功能，如檢測玩具的傾斜角度等。

中分辨率ADC(8位至16位)中分辨率ADC是目前應用最為廣泛的ADC類型，涵蓋了從一般的工業控制到較為復雜的信號處理等多種應用場景。8位至16位的ADC芯片在精度、速度、功耗和成本之間取得了較好的平衡，能夠滿足大多數常規應用的需求。如前文提到的SAR ADC和雙積分型ADC大多屬于這一分辨率范圍。在工業自動化生產線上的電機控制系統中，使用12位或16位的中分辨率ADC可以精確地采集電機的電流、電壓等模擬信號，實現對電機運行狀態的實時監控和精確控制，確保生產過程的穩定性和產品質量。

高分辨率ADC(> 16位)高分辨率ADC主要用于對精度要求極高的專業領域，如科學研究、高端醫療設備、精密儀器儀表等。24位甚至更高分辨率的ADC芯片能夠提供極其精確的測量結果，對于微弱信號的檢測和高精度數據采集具有重要意義。例如，在醫學影像設備如磁共振成像(MRI)系統中，高分辨率ADC可以精確地采集人體組織的微弱信號，經過復雜的圖像重建算法處理后，生成高清晰度的醫學影像，為疾病的診斷和治療提供準確的依據。

按輸入通道數分類

單通道ADC單通道ADC只有一個模擬信號輸入通道，適用于單一信號源的測量與轉換。其電路結構相對簡單，成本較低，在一些只需要測量單一參數的應用中非常實用。例如，在一些簡單的溫度監測系統中，只需要測量一個溫度傳感器的輸出信號，使用單通道ADC即可滿足需求，既節省成本又簡化了系統設計。

多通道ADC多通道ADC具有多個模擬信號輸入通道，可以同時或分時采集多個信號源的模擬信號。這對于需要同時監測多個參數的應用場景非常方便，如工業過程控制中的多傳感器數據采集、環境監測系統中的多參數監測等。例如，在一個化工生產過程的監測系統中，需要同時采集溫度、壓力、流量等多個傳感器的信號，使用多通道ADC可以高效地實現多路信號的同步采集與轉換，為生產過程的綜合監控和優化控制提供全面的數據支持。

(1) ADC的職能與作用是什么?

在現實生活中，我們面對的信號大多為連續信號。然而，數字信號處理技術已取得了顯著進展，因此，我們常常需要將連續信號轉換為數字信號，以便在計算機或FPGA等設備上進行數字處理。ADC與DAC恰好扮演了這一角色，它們是模擬連續信號與數字離散信號之間的橋梁。具體而言，ADC，即模擬數字轉換器，負責將模擬信號轉化為數字信號;而DAC，即數字模擬轉換器，則執行相反的轉換任務。

(2) 如何理解ADC的操作?

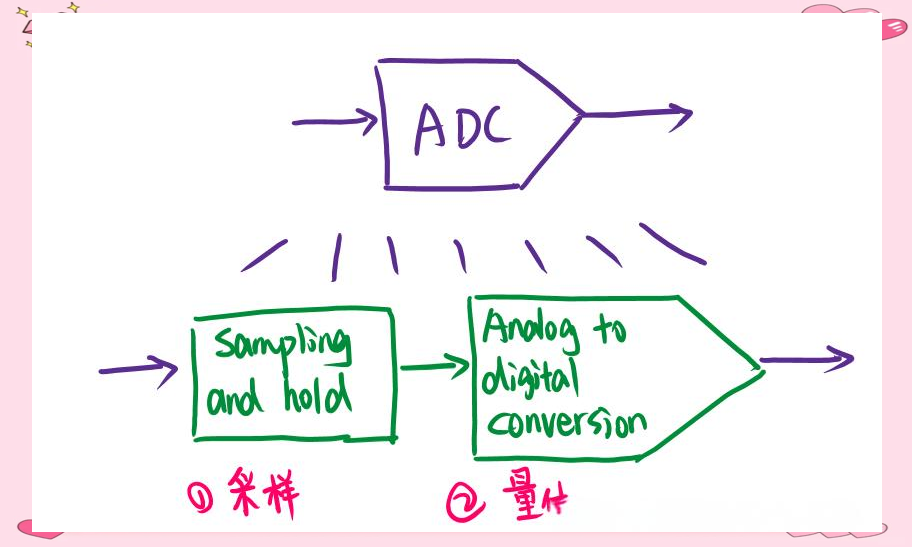

連續模擬信號與離散數字信號之間的核心差異在于“離散”這一特性。數字信號是通過采樣和量化連續模擬信號而得到的。具體來說，模擬信號經過這兩個過程后，便被轉換為數字信號。因此，我們可以將現代ADC的工作概括為采樣和量化兩個步驟。市面上許多商用ADC產品，盡管外表標有ADC字樣，但實際上已經集成了S/H(采樣保持)和ADC的功能。

(3) 深入理解采樣的時域過程

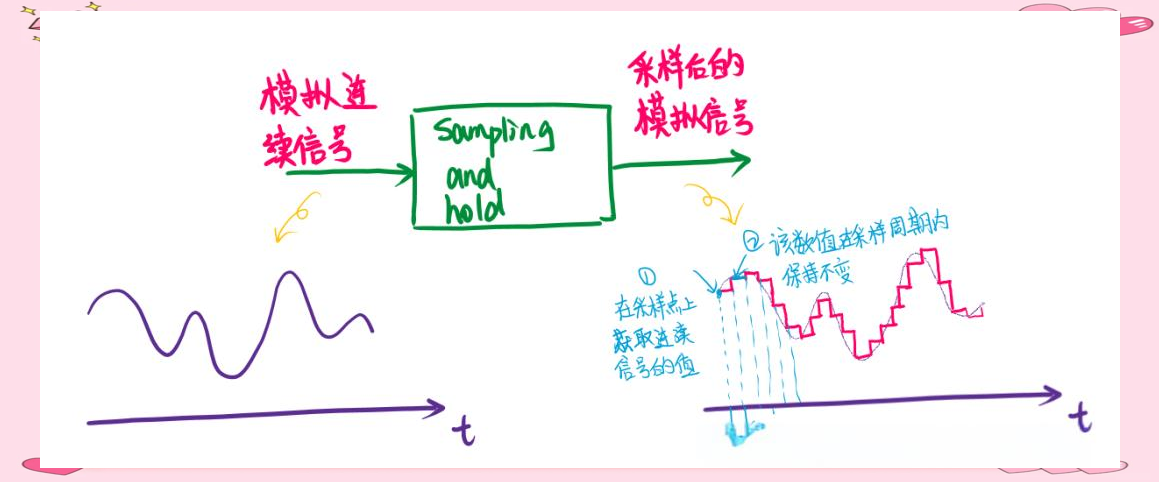

在時域中，采樣的過程可以這樣描述：在預定的采樣點上，我們捕獲連續信號的瞬時值，并且這個值在隨后的采樣周期內保持固定。值得注意的是，在這個周期內，模擬連續信號的任何變化都被暫時忽略。這種采樣方式為我們提供了一種將模擬信號轉換為離散數字信號的方法。

(3) 繼續探討采樣的時域過程

在時域中，采樣不僅捕獲了連續信號的瞬時值，還將其轉換為了階梯變化的模擬信號。這種轉換為我們后續處理數字信號提供了基礎。

(4) 接下來，我們進一步了解量化的過程

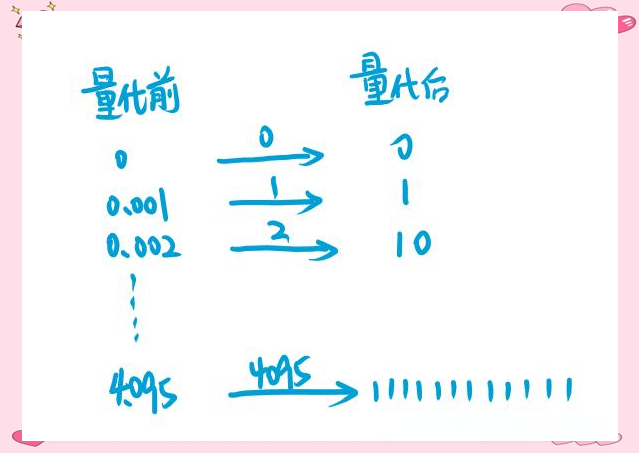

為了更直觀地理解，我們以一組數據為例進行說明。假設我們正在處理0至095V范圍內的電壓值，并使用一個12位的ADC進行量化。由于12位ADC能提供4096個不同的數據點，因此我們可以將這些數據點與常規的二進制和十進制關系進行對應。盡管在實際應用中，我們還需要考慮ADC的編碼方式，但為了簡化討論，這里我們僅關注二進制與十進制之間的基本關系。

乍一看，這種對應似乎相當完美。然而，在實際操作中，我們面臨著一些挑戰。例如，當我們將001對應于整數1，002對應于整數2時，我們如何處理001至002之間的無數個數值呢?盡管這些數值看似無窮無盡，但它們都被簡化為1或2。這種簡化處理意味著在量化過程中會產生誤差，誤差范圍通常在-5LSB至5LSB之間。值得注意的是，這種誤差正是ADC量化噪聲的來源。

模數轉換器是一種將連續模擬信號轉換為數字表示的設備。轉換器的主要功能是以規則的間隔測量電信號的振幅，然后將其編碼為二進制數。然后，這些編碼值用于以數字形式表示從信號處理到數據采集再到控制應用的各種應用的原始模擬信號。

在本文中，我們將探討ADC的操作、不同類型的ADC、優點和缺點，并就有效和高效地使用這些設備提供一些實用的建議。

ADC基礎

模數轉換器(ADC)和數模轉換器(DAC)是現代電子器件的基本組件，能夠在連續模擬信號和數字表示之間進行轉換。DAC的基礎與ADC的基礎相反。

量化和采樣

量化是將連續信號轉換為離散信號的過程。其本質是將連續信號的幅度范圍分解為不同的電平，稱為LSB電平或量化間隔，它們代表特定的輸入電壓范圍。這導致一系列二進制碼字，其中每個碼字表示由量化模擬信號產生的特定樣本。

為了獲得模擬信號的數字表示，必須將包括它的恒定電壓值流轉換為單獨的數字位。這需要以預定的時間間隔對輸入信號進行采樣。

這一系列樣本讀數被數字化，產生表示數字化信號的恒定二進制數流。假設裝倉步長隨著輸入信號幅度的減小而增大，過量化可能導致比特相關性損失，從而導致最終數字信號的不準確。

ADC的類型

有幾種類型的ADC可用，每種ADC都有其優點和缺點，這取決于它們所用于的應用類型。一些值得注意的例子包括：

1.逐次逼近ADC：這些ADC在相對較低的分辨率設置中提供快速轉換、低功耗和高精度。它們使用迭代除法技術，通過與參考信號值得比較，依次逼近最準確的模擬值。
