上篇文章中，小編對基于FIFO實現超聲測厚系統的硬件選擇和接口設計有所介紹。在這篇文章中，我們接著來看該系統的時序設計。

一、時序設計的實質是什么

時序設計的實質是滿足每一個觸發器的建立時間、保持時間的要求。

時序設計是電路設計中的一個關鍵環節，其核心目標在于確保電路中的觸發器能夠在正確的時間點接收和保持數據。這包括兩個方面：建立時間和保持時間。建立時間是指觸發器能夠正確接收數據的最早時間，而保持時間則是指觸發器能夠保持數據的穩定狀態的最短時間。時序設計的實質就在于通過合理的電路設計和優化，確保所有觸發器都能滿足這些時間要求，從而保證電路的整體性能和可靠性。

建立時間：這是觸發器能夠開始接受數據的最早時間點。如果信號在建立時間之前到達，那么觸發器可能無法正確地識別和處理這個信號。

保持時間：這是觸發器能夠保持數據的穩定狀態的最短時間。如果信號在保持時間結束后才到達，那么觸發器可能無法正確地鎖定這個信號，從而導致數據錯誤。

時序收斂是時序設計過程中的一個重要概念，它指的是通過一系列的設計和優化措施，使得電路的時序要求得到滿足，即所有觸發器的建立時間和保持時間要求都得到滿足。這個過程需要對設計的電路有深入的理解和熟悉，以確保數據能夠在正確的時間到達并被正確地處理。

二、時序設計

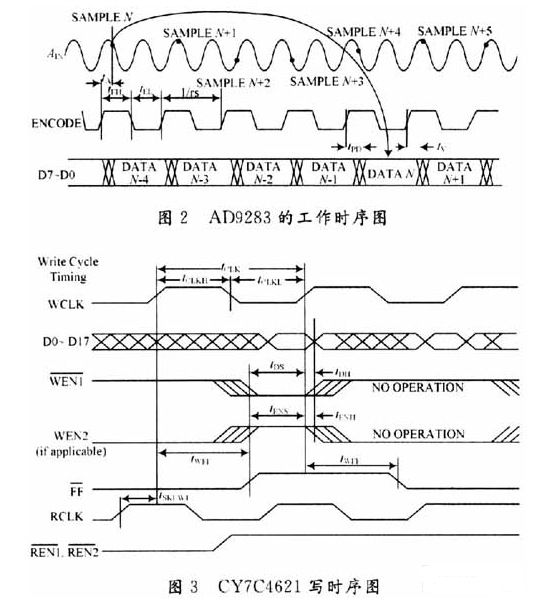

通過兩個與門分別對A／D和FIFO的寫時鐘進行控制。因為AD9283從模擬輸入開始到該次轉換的數據出現在輸出口上需要4個時鐘周期，并且在高速度采樣時導線的延時效果會非常明顯，若把A／D和FIFO的時鐘連在一起，很可能過多地采到無效數據。分開控制以后，通過軟件延時，可以方便地分別對A／D和FIFO的時鐘進行控制。調試起來相當方便，力圖把采到無效數據的位數減至。AD9283的工作時序如圖2所示，CY7C4621寫時序圖如圖3所示。

采樣時。通過程序使能TOUTl，TOUT2輸出為1。此時采樣時鐘脈沖與TOUTl，TOUT2相與后被分別送入AD9283的時鐘輸入ENCODE和CY7C4621的寫時鐘輸入WCLK。此時A／D開始工作，A／D將轉換數據送至自己的輸出口D0～D7。當寫使能WEN1為低、WEN2為高的時候，A／D輸出口上的數據在WCLK的上升沿被依次寫入FIFO。A/D和FIFO每來脈沖，便完成模／數轉換并把數據順序存入FIFO。CY7C4261的數據儲存容量是16 KB，在完成了1 6 KB次轉換之后，CY7C426l將不能再存入新的數據，此時存儲器滿標志FF輸出低電平（在未滿時輸出高電平）。把此信號接到S3C2410的外部中斷EINTl上，利用它由高到低的變化產生中斷，以表明一組數據采集完成。

在中斷中，ARM首先迅速關閉采樣脈沖信號（使TOUTl和TOUT2）的輸出為0，停止A／D和FIFO的工作。ARM外部時鐘信號CLKOUTO與FIFO的讀輸入RCLK接在一起，ARM每執行I／O讀操作，cLKOUT0便向RCLK發出一脈沖。把FIFO讀使WEN1能和WEN2置為低，同時連續執行16 K次I／O讀操作，數據便依次從CY7C4261送入S3C2410系統，整個數據采集工作就此完成。在進行每數據的采集前，將CY7C4261先復位，把S3C24-10的nRSTOUTl配置為通用輸出口，給CY7C4261的RS引腳輸入一個不小于10 ns的低脈沖，即在ARM的nRSTOUTl引腳輸出一個低脈沖。這樣可以更充分地保證FIFO的讀、寫指針的穩定。
