在這篇文章中，小編將聊一聊在設計ADC采集電路時為什么總要加一個電壓跟隨器。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、電壓跟隨器

電壓跟隨器也就是共集電極放大電路，是一種廣泛應用的電路。其主要作用是將交流電流放大，以提高整個放大電路的帶負載能力。實際電路中，一般用作輸出級或隔離級。

其特點為輸入阻抗高，輸出阻抗低，因而從信號源索取的電流小而且?guī)ж?fù)載能力強，所以常用于多級放大電路的輸入級和輸出級；也可用它連接兩電路，減少電路間直接相連所帶來的影響，起緩沖作用。

需要說明的是，電壓跟隨器電路雖然沒有電壓放大作用，但仍有電流放大作用，因而有功率放大作用。

二、聊一聊在設計ADC采集電路時為什么總要加一個電壓跟隨器

大家都知道電壓跟隨器具有高輸入阻抗，低輸出阻抗的優點。輸入阻抗很大時，跟隨器相當于和前級電路斷路，和自恢復保險絲原理一樣，通過高阻抗斷開電源電路。電壓跟隨器輸出阻抗很低，相當于和后級電路短路。后級電路的輸入電壓值，等于電壓跟隨器輸出端的電壓值。

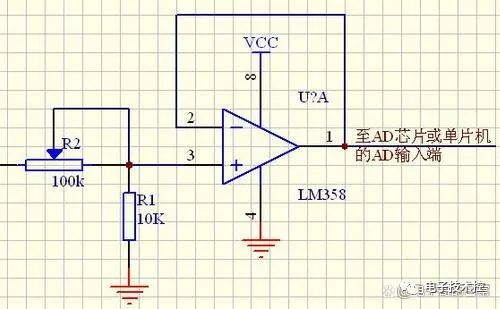

電壓跟隨器輸入端和輸出端的電壓值基本一樣大，增益為1。 在ADC采集電路中，如果精度要求不高的情況下，通過2個電阻分壓，將分壓后的電壓值傳輸給電壓跟隨器。有些電路設計師直接將分壓后的電壓值，直接接到CPU自帶ADC的引腳，或ADC芯片的采集引腳。在實際的項目中，這樣采集到的電壓值和理論電壓值誤差較大，在軟件設計中，通過程序?qū)Σ杉降闹颠M(jìn)行補償，補償后的電壓值和實際電壓值一樣。

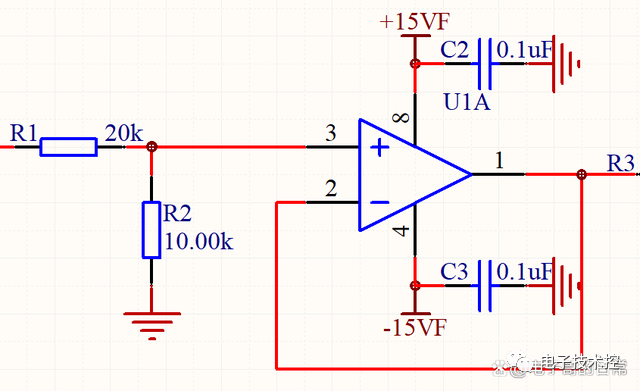

采集到的電壓值和實際電壓值不一致的原因，主要ADC采集端也有一個阻抗，外部分壓電阻和ADC端電阻值并聯后，整個分壓電阻值發生變化，因此ADC采集到電壓值和理論值不一樣。 例如：項目需要對一個電源電壓5V進行監控，采用單片機自帶ADC，單片機的工作電壓為3.3V。因此，需要對5V電壓進行分壓，上端分壓電阻20K，下端分壓電阻10K，分壓后傳輸給ADC的電壓值為1.67V。實際ADC端也有一個電阻值，假設這個電阻值為10K，這個ADC端電阻值和分壓電阻10K并聯后，阻抗變成5K，實際ADC采集到的電壓值為1V。 電壓跟隨器還起到隔離作用，保護后級電路。 所以很多ADC采集電路，在前級都會加上一個電壓跟隨器。

以上所有內容便是小編此次為大家?guī)淼乃薪榻B，如果你想了解更多有關電壓跟隨器的內容，不妨在我們網站進行探索哦。
