光耦作為一種光電轉換器件，廣泛應用于開關電源中。它可以隔離控制信號與被控信號，起到保護電路的作用，同時還具有隔離電氣噪聲、防止電氣干擾等作用。本文將詳細討論光耦在開關電源中的作用。

光耦在開關電源中的一個主要作用是隔離控制信號與被控信號，確保它們之間的電氣隔離。在開關電源中，控制電路與主電路之間往往存在較大的電壓差，如果直接連接，可能會導致電氣干擾、電流過大等問題。而光耦可以通過光電耦合原理將控制信號轉換為光信號，再通過光電轉換將光信號轉換為電信號，實現信號的隔離。從而避免了直接電氣連接引起的問題，提升了系統的可靠性和穩定性。

光耦在開關電源中的另一個重要作用是保護電路，防止電流過大或過載等情況發生。在開關電源的輸入端，往往需要使用繼電器或晶體管等器件來控制輸入電流的開關狀態。然而，這些器件往往容易受到過流或過載的影響，可能導致它們的損壞或燒毀。而通過在這些器件上添加光耦，可以將高電壓與高電流的控制信號轉換為光信號傳輸給光耦，再通過光電轉換將光信號轉換為電信號，從而實現對器件的保護。當控制信號的電流超過一定閾值時，光耦將會發出警告信號，提醒操作人員及時采取措施，以避免損壞電路。

光耦是一種半導體光電子設備，它將發光設備和光敏設備封存在同一殼體中間，通過轉換電信號。發光裝置通常是發光二極管，除光電二極管外，還有光電三極管、光敏電阻、光電晶閘管等。光電耦合器可以根據不同類型的發光裝置和光敏裝置組成多個系列的光電耦合器。

光耦在電路應用中起到非常重要作用，它將隔離輸入信號和輸出信號進行隔離，讓兩者之間不在收到彼此的干擾。

光電耦合器分為兩種：一種為非線性光耦，另一種為線性光耦;開關電源中常用的光耦是線性光耦。

光耦在開光電源中用于調節各種電路中的電流狀態。根據其特點，采用光電耦合器制造可控光電開關，對開關電路和高壓電路有很好的控制和穩壓作用，可以很好地隔離輸入信號和輸出信號，使其不受彼此的干擾。

在工作時通過光發射光接收和放大信號，以確保它們能夠被光探測器接收以達到所需的目的。它為人們的使用提供了許多便利。

在單片開關電源中，應用線性光耦合器可構成光耦反饋電路，經由過程調理操縱端電流來轉變占空比，達到周詳穩壓目標。

光耦合器的好處：單向傳輸，輸出端與輸入端完整完成了電氣斷絕斷絕，對輸出端無影響，抗干擾能力強，事情穩固，無觸點，應用壽命長，傳輸效率高。

這里推薦幾款由工采網代理的光耦型號均可用于開關電源中：MPC816、MPC817、MPH-341、MPC356、MPC101X系列

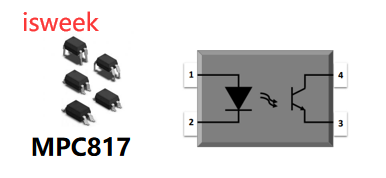

1、光耦MPC817、MPC816特性：高隔離5000 VRMS、CTR的靈活性可用、直流輸入與晶體管輸出、工作溫度范圍- 55°C至110°C、REACH符合規定、無鹵;無鹵素(技術)

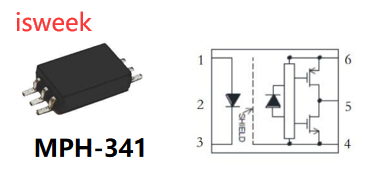

2、光耦MPH-341特性：3.0A的最大峰值輸出電流、軌對軌輸出電壓、最大傳播延遲時間為100ns、帶有滯后現象的低電壓鎖定保護(UVLO)、寬范圍操作：15至30伏(Vcc)、保證性能超過溫度-40°C~+110°C

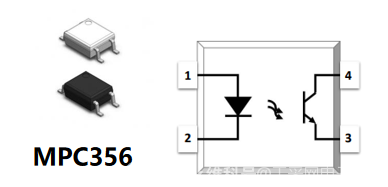

3、光耦MPC356特性：高隔離3750 VRMS、CTR的靈活性可用、直流輸入與晶體管輸出、工作溫度范圍- 55°C至110°C、REACH符合規定、無鹵;無鹵素(技術)、MSL class 1

監管批準：-UL - UL1577、-VDE - EN60747-5-5(VDE0884-5)、-CQC – GB4943.1, GB8898

光耦現已普遍用于電氣絕緣、電平轉換、級間耦合、驅動電路、開關電路、斬波器、多諧振蕩器、旌旗燈號斷絕、級間斷絕 、脈沖縮小電路、數字儀表、遠距離旌旗燈號傳輸、脈沖縮小、固態繼電器(SSR)、儀器儀表、通訊設置裝備擺設及微機接口中。
