在本文中，我們將通過描述其他類型的發生器來結束本文，這些發生器的功能更加多樣、功能更加強大。

PWL 文件

如果設計人員需要特別復雜的波形或包含設備記錄的樣本的信號，則可以使用“PWL 文件”。它可以描述任何類型的信號，因?yàn)槠涿枋鲂詷颖敬鎯?chǔ)在文本文件中。要將信號數據導入 QSPICE，您需要將文本文件附加為 PWL 函數。PWL 文件必須包含表示時間和值數據對的二維點列表，以逗號分隔，不包含標題信息。這種類型的生成器根據文本文件中定義的點之間的直線段繪制信號。通常，為了獲得更準確的結果表示，建議增加用于描述結果的點數。這是因?yàn)辄c(diǎn)數越多，包含的細節就越多，從而提高了表示的清晰度和質量。示例數據文件如下：

0.01 , 518.37

0.02,510.53

0.03,514.40

0.04,511.22

0.05,506.37

0.06,504.43

0.07,502.53

0.08,505.50

0.09,507.89

0.10,508.81

0.11,502.77

0.12,511.68

0.13,512.51

0.14,514.44

0.15,513.56

0.16,517.69

第一列表示時間，以秒為單位，而第二列表示電壓值，以伏為單位。要將文本文件作為 PWL 函數添加到電壓或電流源，您可以在組件中寫入以下 SPICE 屬性：

PWL FILE=”samples.txt”

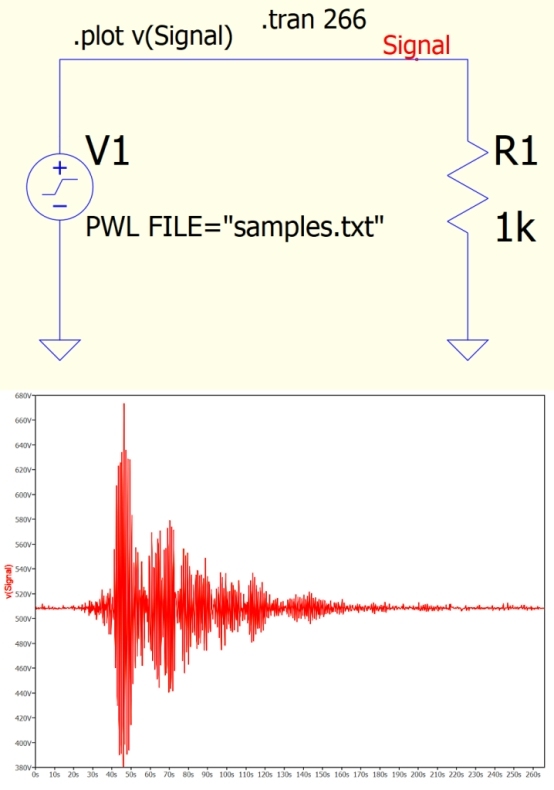

以下示例(圖 1)顯示了特殊傳感器記錄的地震軌跡。發生器顯示真實的地震軌跡，持續時間約為 264 秒。還顯示了要使用的電氣圖，其中包括 PWL 發生器和假負載電阻。信號取自“信號”節點。包含樣本的文本文件為“samples.txt”，具有以下特征：

· 它在大容量內存上僅占用 49 千字節。

· 它由3000多個樣本組成。

· 其時間分辨率為70毫秒。

它不是一個特別大的文件，由平均數量的記錄組成，軟件可以很好地管理它。

圖 1：使用“PWL 文件”類型生成器，可以生成存儲在文本文件中的任何信號

通過后續操作(我們將在下一篇文章中進一步探討)，可以分析信號的 FFT，以探索和研究傳感器的性能和響應。例如，圖 2 顯示了先前記錄的地震信號的 FFT，非常清楚地突出了地震擺的特性。特別要注意信號的以下特征：

· 在此示例中，地震傳感器的自然基頻為 1 Hz，振幅為 14 dB。

· 圖表突出顯示了 3 Hz 處的重要第三諧波，這是完全正常的。

剛剛檢查的快速傅立葉變換 (FFT) 是根據傳感器記錄的總共 264 秒的軌跡計算得出的。該圖包括活動信號間隔(信號隨時間變化)和安靜信號間隔(信號恒定)。檢查信號的 FFT 的可能性是一項非常重要的操作，但是，我們將在未來的文章中討論。

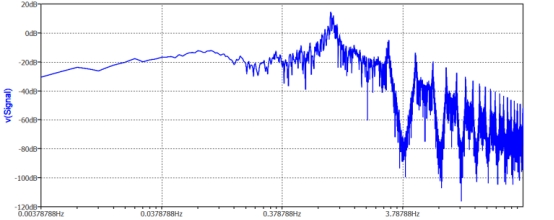

圖 2：地震信號的 FFT

密集使用 PWL 文件

完全有理由問這種類型的生成器是否也能處理大數據。下一個示例使用一個更大的 PWL 文件，其中包含大約 4 天間隔內環境溫度的趨勢。包含樣本的文本文件是“temperatures.txt”，具有以下特征：

· Mass memory occupation of approximately 9 MB.

· It is made up of more than 379,512 samples.

· Its time resolution is 1 s.

· The recording duration is approximately 4 days.

這是一個非常大的文件，測試的目的是觀察軟件的性能。文件前十行的表示如下，其中包含秒數(第一列)和溫度(第二列)：

1.000000 , 34.358040

2.000000 , 34.338650

3.000000 , 34.365350

4.000000 , 34.380930

5.000000 , 34.366310

6.000000 , 34.409220

7.000000 , 34.400480

8.000000 , 34.298600

9.000000 , 34.386330

10.000000 , 34.364720

電氣圖與上一個測試相同。運行模擬并顯示“信號”節點上的電壓將生成圖 3 中的圖形。盡管生成器將結果顯示為電壓，但存檔中記錄的數據實際上是溫度測量值。設計人員必須始終考慮到這一事實。正如您所理解的，PWL 文件是一種非常強大的工具，可用于模擬各種波形。與預定義波形相比，它們具有多種優勢，使其適用于各種應用。它們允許以任意精度定義波形，從而允許模擬無法用預定義波形表示或用數學方程描述的真實波形。它們還可用于模擬和分析音頻信號，或者一般來說，時間域中的任何類型的現有信號。

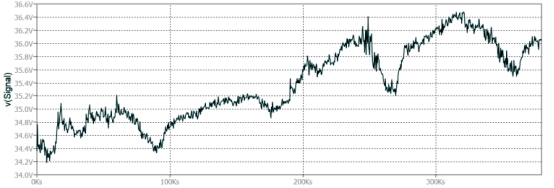

圖 3：四天溫度記錄圖

QSPICE 僅用 3-4 秒就快速流暢地完成了模擬。結果和圖表立即顯示在 PC 顯示器上，沒有任何延遲?？紤]到模擬涉及超過 380,000 條記錄，這個結果令人驚訝。管理如此大量的數據并非易事，需要使用復雜的算法來快速響應用戶請求。

數學函數

在電壓和電流發生器中，可以實現一些自動數學函數來獲得有用的輸出波形(參見圖 4 中的相關圖表)。其中一些功能如下所列：

· 單頻調頻電壓源。

· 高斯脈沖電壓源。

· 分段線性調頻源。

第一個功能的語法如下：

SFFM(Voff Vamp Fcar MDI Fsig)

在哪里：

· Voff 是以伏特表示的直流偏移。

· Vamp 是以伏特表示的振幅。

· Fcar 是載波頻率，以 Hz 表示。

· MDI 是調制指數。

· Fsig 是以 Hz 表示的信號頻率。

第二個功能的語法如下：

GAUSS(Td Amp Sigma [Period])

在哪里：

· Td 是以秒為單位表示的時間延遲。

· Amp 是以伏特表示的振幅。

· Sigma 是以秒表示的標準差。

· 周期是可選的重復周期，以秒為單位。

第三個功能的語法如下：

CHIRP(AMP T1 FREQ1 T2 FREQ2 […]) [LOG] [XTRAP]

對于 T1 之前的時間，電壓是幅度為 AMP、頻率為 FREQ1 的正弦波;對于 T1 和 T2 之間的時間，頻率在 FREQ1 和 FREQ2 之間線性變化。可以給出任意數量的時頻點。對于最后一個時間之后的時間，頻率為最后一個頻率。

圖 4：一些數學函數允許生成特殊波形

結論

在本期 QSPICE 課程中，我們總結了電壓和電流發生器的回顧，其中一些對設計人員來說非常有用且復雜。因此，他們擁有強大的工具來生成任何電信號，因此不太可能找不到正確的解決方案。這些信號生成方法有助于創建先進的電子電路并優化系統性能。電壓和電流發生器是設計人員必不可少的工具，使他們能夠生成任何電信號，從簡單波形到復雜波形。電壓和電流發生器可以根據不同的標準進行分類，例如生成的信號類型、波形和最終結果的精度。許多電路通常需要特定的輸入信號，它只能使用適當?shù)碾妷汉碗娏髟磥懋a(chǎn)生。
