前面討論過$time和$realtime顯示時間時，log信息中顯示的時間會跟仿真波形不一致，有一些差異（詳見《硅心思見：【157】SystemVerilog中的time的一些事兒》）。有些朋友在使用UVM構建測試平臺時調用`uvm_info時發現波形中信號變化的時間和`uvm_info顯示的時間不一致（本文以`uvm_info為例說明），并且使用UVM-1.1和UVM-1.2居然`uvm_info顯示的時間還不一樣，這到底是怎么回事兒呢？下面本文將通過追究下到底是什么原因?qū)е碌?，并且給出自定義消息格式的一些方法。

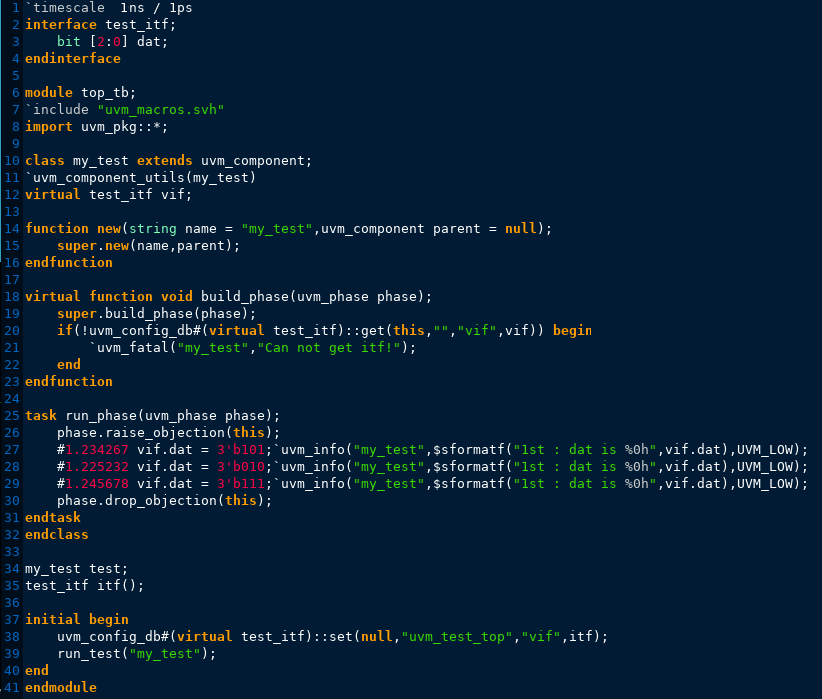

【示例】

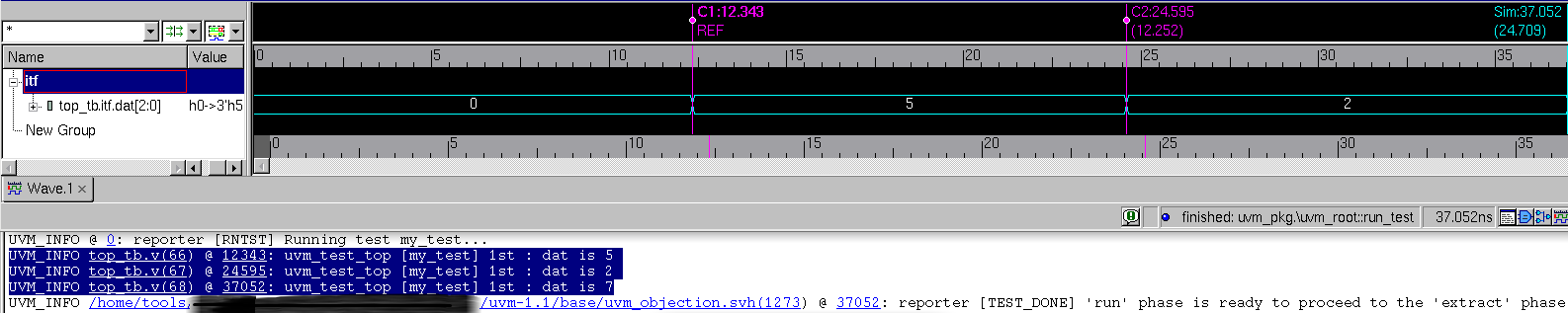

【仿真結果】 使用UVM-1.1進行仿真

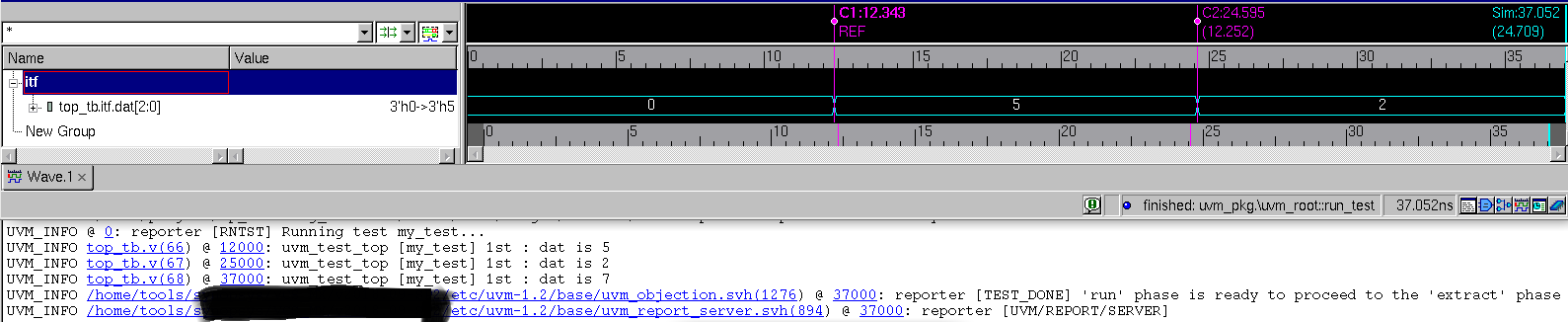

【仿真結果】 使用UVM-1.2進行仿真

通過上面兩個示例結果我們發現UVM-1.2和UVM-1.1的結果相差還是比較大的，并且UVM-1.2仿真波形結果與log信息差別還是比較大的，這是為什么呢？下面一塊挖掘下這到底是為啥？

【使用UVM-1.1進行仿真現象分析】

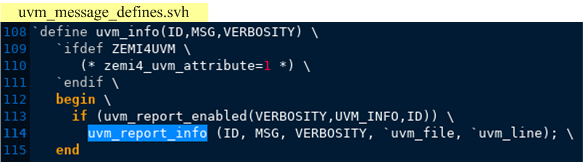

首先我們知道`uvm_info實際上都來自于下圖中這個宏，其中實現打印的實際上是uvm_report_info這個function，所以需要關心下uvm_report_info怎么實現的。

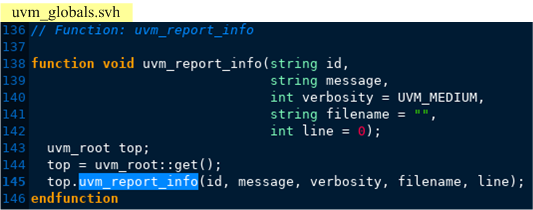

uvm_report_info這個function定義在uvm_globals.svh中，如下圖。

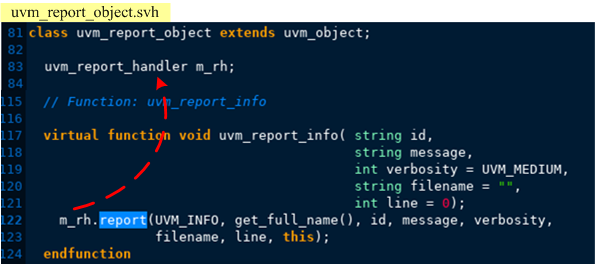

在這個方法中，可以看到uvm_report_info的主要實現是通過uvm_root這個類中的uvm_report_info這個方法實現的，下面我們繼續查找uvm_root這個類，在uvm_root中并沒有找到這個方法的實現，所以繼續查找uvm_root的父類uvm_component，很遺憾，uvm_component里頭也么有uvm_report_info這個方法的實現，那么這個哥們?nèi)ツ睦锬兀縰vm_component還有一個父類是uvm_report_object，在uvm_report_object.svh中定義的uvm_report_object類中找到了uvm_report_object這個方法的定義，如下圖。

從上面代碼中可以看到uvm_report_info中通過m_rh調用了report()這個方法，這個方法來自于句柄m_rh的類型，在uvm_report_object類中m_rh的類型從上述代碼中可以看到是uvm_report_handler，所以report()這個方法至少應該來自于uvm_report_handler中，下面是在uvm_report_handler這個類找到的report方法的定義，如下圖。

在report()方法中，又通過srvr這個句柄調用了report方法，此時的這個report方法至少應該在srvr這個句柄的類型uvm_report_server這個類中，uvm_report_sever這個類中果然有report這個方法的定義，如下圖。

在report這個方法中實際上實現輸出消息的是通過process_report這個方法，但是在這個方法中并沒有關于時間顯示的信息，關于時間信息實際上是來自于compose_message這個方法，如上圖。在compose_message這個方法中實現了當前仿真時間的獲?。ㄈ鐖D中紅色陰影），可以看到這個時間是通過$realtime獲取的，而$realtime獲取的時間是一個實數，但是在顯示的時間受$timeformat設置的默認值的影響，即此時顯示的時間單位是該語句執行時所在域的時間精度，所以此時我們看到\`uvm_info調用時在log中顯示的時間是一個五位數，與波形上期望的小數有一些差異，如果期望對這個數據顯示格式進行約束，可以在頂層調用\`uvm_info宏之前通過$timeformat進行設置。

【使用UVM-1.2進行仿真現象分析】

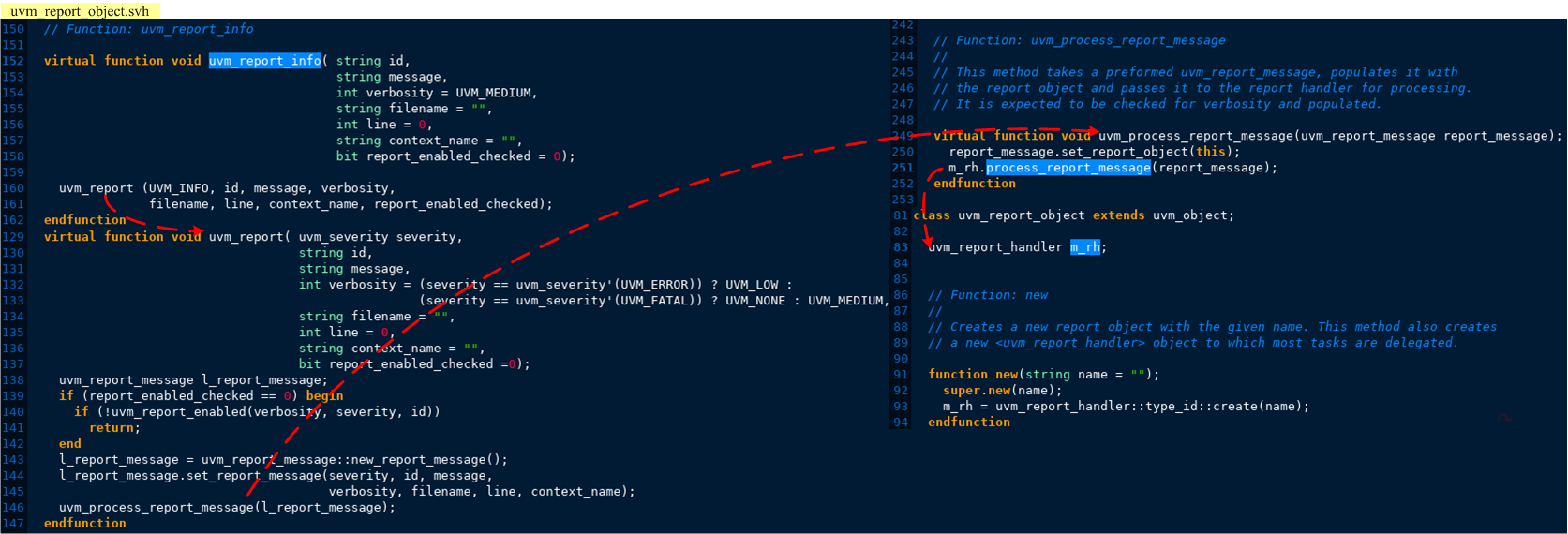

在UVM-1.2中關于`uvm_info的分析在uvm_message_defines.svh、uvm_globals.svh、uvm_root.svh、uvm_component.svh和UVM-1.1基本是一樣的，沒有太大變化，但是在uvm_report_object.svh中有一些差異。在uvm_report_object中，uvm_report_info方法的定義如下。

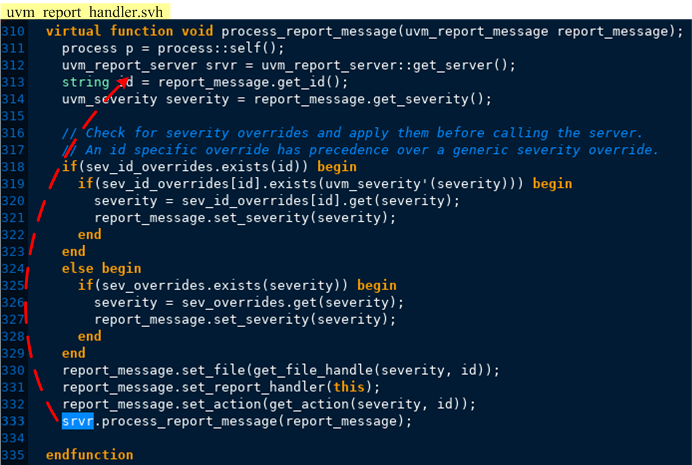

在uvm_report_object中，uvm_report_info方法調用了uvm_report這個方法，uvm_report這個方法中實現信息處理的是uvm_process_report_message這個方法，此方法中實現信息處理的實際上是通過其中的m_rh.process_report_message實現的，所以m_rh調用的這個方法應該在m_rh這個句柄的類型定義中，而m_rh的類型為uvm_report_handler，所以關于消息打印的追蹤進入到uvm_report_handler中，在uvm_report_handler中process_report_message的定義如下圖所示。

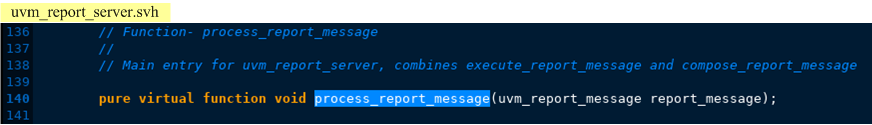

在uvm_report_handler中process_report_message的定義中，實際上對于信息處理的來自于srver.process_report_message，而srver這個句柄的類型為uvm_report_server，所以process_report_message至少來自于uvm_report_server，打開uvm_report_server.svh著實被驚喜到了，因?yàn)樵趗vm_report_server中process_report_message是個純虛方法，其定義如下。

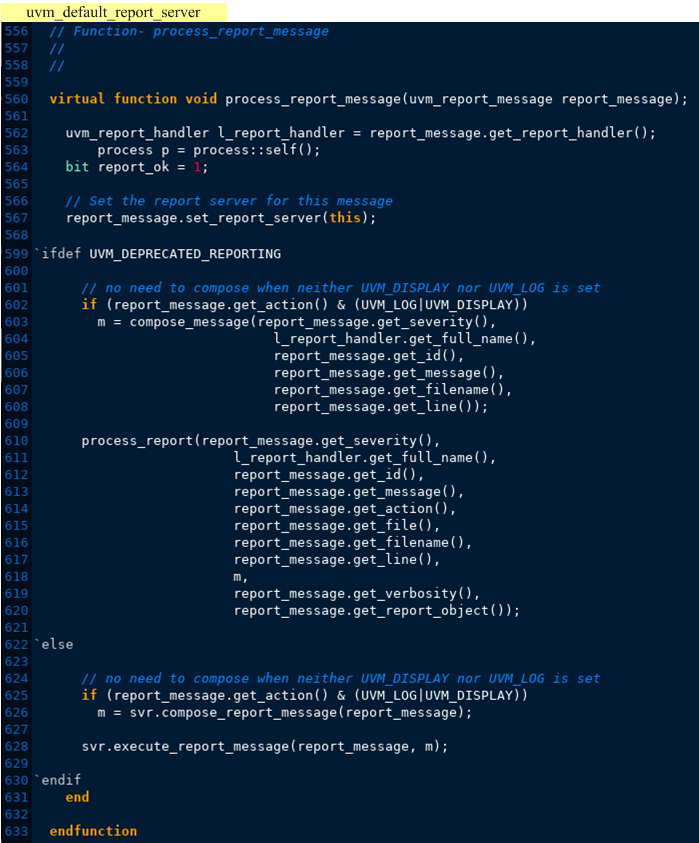

那么process_report_message要實現功能，必須在uvm_report_server的一個子類中實現，在UVM-1.2中這個子類就是uvm_default_report_server，在uvm_default_report_server中process_report_message的定義如下。

這個方法中，處理信息的實際上是compose_report_message，這個方法雖然是通過svr（uvm_report_server）調用的，所以此時的compose_report_message()其實也來自于uvm_report_server的子類中，其定義如下。

在compose_report_message這個方法中實現了當前仿真時間的獲?。ㄈ鐖D中紅色陰影），可以看到這個時間是通過$time（注意：這里與UVM-1.1不同）獲取的，而$time獲取的時間是一個整型數據，并且此時顯示的時間也受$timeformat設置的默認值的影響，即此時顯示的時間單位是該語句執行時所在域的時間精度，所以此時我們看到\`uvm_info調用時在log中顯示的時間是一個五位數并且只保留了對應時間單位的整數部分?jǐn)?shù)字，顯示的時間就與波形上期望的小數存在了較大的差異，此時雖然可以通過$timeformat進行設置，但是也不會獲得時間精度對應的具體小數部分的數字了。

那么，既然庫里提供的默認顯示時間與用戶期望的不一致，有沒有辦法可以解決呢？其實只要注意是上述最終實現消息字符串的實際上都是虛方法，那么就可以通過派生子類重寫該方法，然后將子類句柄指向的對象傳遞給實現消息機制的父類句柄，從而就可以實現對于消息機制的重定義了。下面我們通過一個示例來說明如何自定義消息格式，同樣的分別針對UVM-1.1和UVM-1.2進行示例說明如何定制消息格式。

【UVM-1.1消息格式定制】

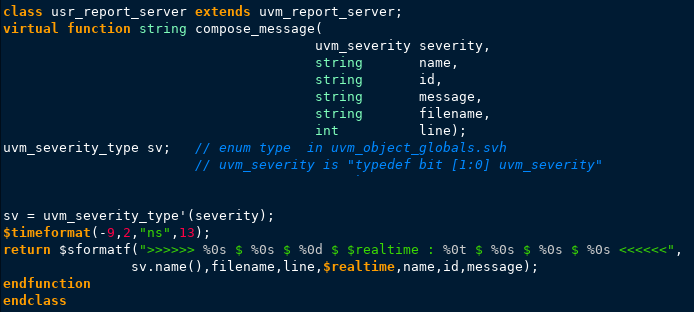

第一步：定義usr_report_server（類名根據需要自定義）類，因?yàn)閁VM中消息最終實現都是在uvm_report_server中，所以u(píng)sr_report_server也拓展自u(píng)vm_report_server。

第二步：在用戶拓展自u(píng)vm_test的測試類的build_phase中，聲明一個第一步定義的usr_report_server類的句柄usr_svr，并且在build_phase中將其通過new函數創建對象；

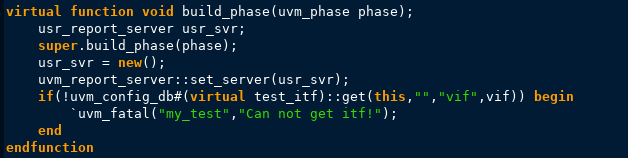

第三步：在build_phase中將指向創建好對象的句柄usr_svr傳遞給uvm_report_server::set_server(usr_svr)，代碼如下例。

第四步：運行仿真，下面是仿真實例結果。

【UVM-1.2消息格式定制】

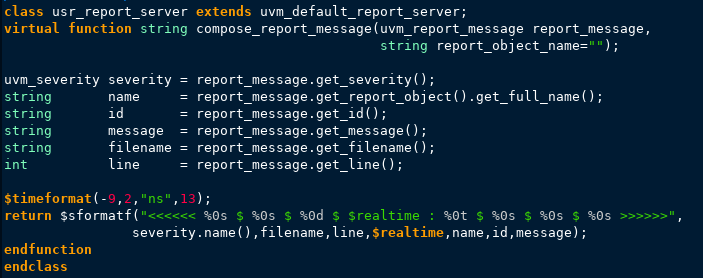

第一步：定義usr_report_server（類名根據需要自定義）類，因?yàn)閁VM中消息最終實現都是在uvm_default_report_server中，所以u(píng)sr_report_server也拓展自u(píng)vm_default_report_server。

第二步：在用戶拓展自u(píng)vm_test的測試類的build_phase中，聲明一個第一步定義的usr_report_server類的句柄usr_svr，并且在build_phase中將其通過new函數創建對象；

第三步：在build_phase中將指向創建好對象的句柄usr_svr傳遞給uvm_report_server::set_server(usr_svr)，代碼同【UVM-1.1消息格式定制】第三步的代碼截圖；

第四步：運行仿真，下面是仿真實例結果。

通過上述方式，用戶就可以自己定義顯示消息的方法，并且可以根據需要控制顯示時間等信息。
