一、三極管電路分析

01 三極管的直流電路分析

對于一個單級放大器，其直流電路分析主要有以下圖示的分析方法：

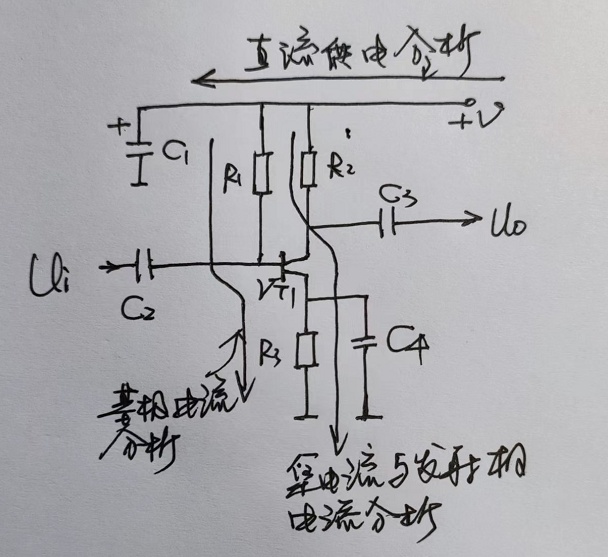

圖1.1：三極管的直流電流分析

由于電路中的電容具有隔直的作用，所以圖1.1可以簡化為下圖進行分析更加的簡單。

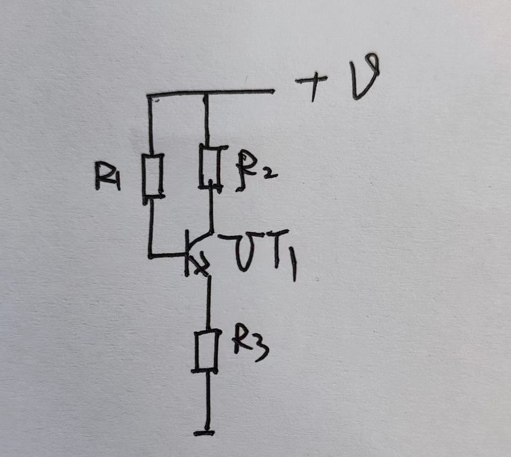

圖1.2：三極管的直流等效電路

02 三極管的交流電路分析

三極管的交流電路主要分析交流信號的傳輸路線，即信號從哪里輸入，經過了什么器件，到哪里輸出。交流電路分析示意圖如下：

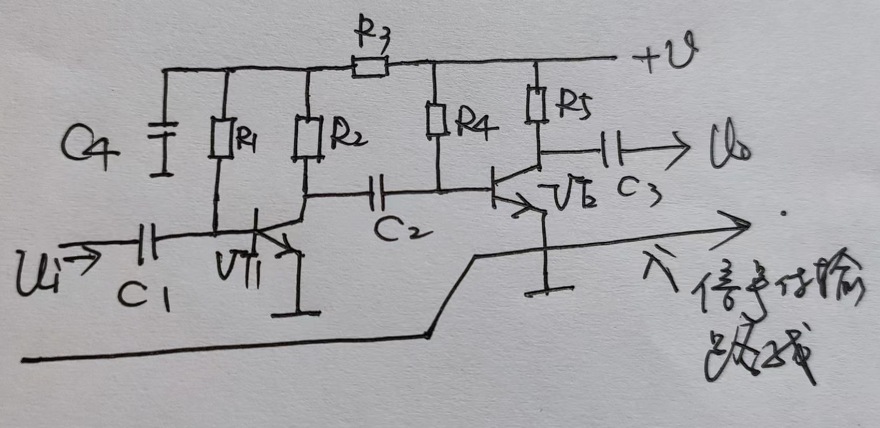

圖2.1：三極管的交流信號分析 主要需要分析信號在傳輸過程中經歷了哪些環節，信號在哪個環節放大，在哪個環節衰減，在哪個環節補償?shù)取?如上圖2.1所示，這一信號經過了C1、VT1、C2、VT2、C3。其中C1、C2、C3是耦合電容，對信號沒有放大也沒有衰減，VT1、VT2是三極管，對信號進行放大。

二、如何用萬用表確定三極管的種類和3個極性

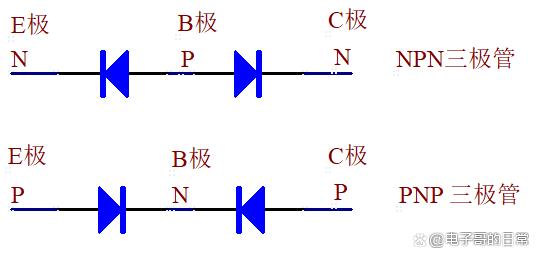

三極管種類大致分2種，一種NPN型三極管，另外一種為PNP三極管。三極管由2個PN結組成。因此，我們可以將三極管看作由2個二極管組成。通過下圖可以知道，三極管的公共端為B極（基極）。

下面我們來說說測量的方法：

我們知道用萬用表測量二極管時，需要將萬用表調到二極管檔，然后測量二極管的兩個引腳，當萬用表有讀數時（0.5V左右），紅表筆測量的引腳為陽極（P端），黑表筆測量的陰極（N端）。同理，我們也可以用萬用表，確定三極管的類型（NPN、PNP）和3個引腳（B、C、E）。

NPN三極管，陽極是B極（基極），陰極是C極和E極。

PNP三極管，陰極是B端（基極），陽極是C極和E極。

無論NPN三極管，還是PNP三極管，公共端都是B極（基極） 。

把萬用表調到二極管檔位，用萬用表測量三極管任意的2個引腳，如果有讀數，其中一個引腳為B極（基極）。

萬用表的紅表筆不動，黑表筆去測剩下的那個引腳，如果有讀數。表明這個三極管是NPN三極管，同時可以確定紅表筆測量引腳為B極（基極）。

同理，當萬用表測量三極管其中2個引腳有讀數時，黑表筆不動，紅表筆去測量剩下的那個引腳，如果有讀數，說明是PNP三極管，黑表筆測量的引腳為B極（基極）。

在確定B極（基極）后，測量B極（基極）與另外2個引腳（E極和C極），讀數大的為E極，小的為C極。

下面實際測量2個三級管，一個NPN，一個PNP。

手頭上有一個S9013的NPN三極管，通過萬用表測量B極和C極，它們之間的電壓為0.748V，測量B極和E極，它們之間的電壓為0.750V。

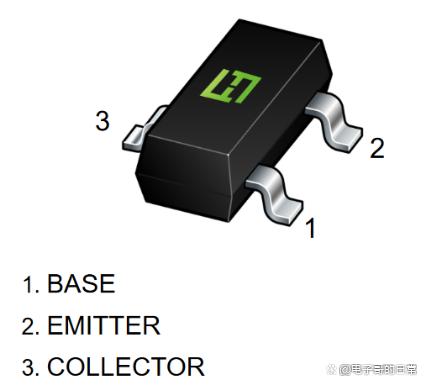

測量另外一個PNP三極管，型號為MMBT5401，測量B極和C極，它們之間的電壓為0.707V，測量B極和E極，它們之間的電壓為0.715V。

通過實際測量，B極與E極之間的電壓大于B極與C極之間的電壓。
