對老式力敏電阻(FSR)測試方法的反思

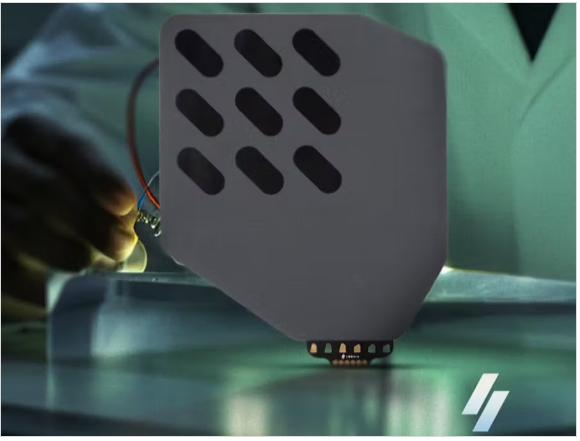

如果您使用過觸覺傳感器或力敏電阻，則可能遇到過自重方法-在傳感器上放置靜態重物并使用萬用表或Arduino記錄電阻讀數。乍一看，這似乎是合乎邏輯的：重量施加力，而力應該與阻力相關。

但在現實中呢?這種方法存在嚴重缺陷。

傳統觸覺傳感器和力傳感器測試存在的問題

除了力之外，觸覺傳感器或FSR的性能還受到多種因素的影響。時間，接觸面積，材料剛度和重量放置都會導致不一致，使簡單的電阻讀數不可靠。

Interlink Electronics是一家主要的觸覺傳感器和FSR制造商，對這個問題提出了警告：

“FSR響應對施加力的分布非常敏感。一般來說，這就排除了使用定重來進行表征的可能性，因?yàn)橹亓糠植嫉木_復制很少能夠在循環之間重復?！?

這在實踐中意味著什么?如果您多次重復相同的測試，您的讀數仍然會有很大的差異——僅僅是由于施加的力的微小差異。

影響FSR測量的關鍵因素

通過測試，我們發現了三個主要問題：

1. 時間依賴性-阻力隨時間變化

fsr不能產生瞬時、穩定的電阻值。相反，它們表現出蠕變，在恒定的力下阻力緩慢下降。以下是一個示例數據集，其中100g重量放在Interlink FSR 406上：

距離放置時間阻力(kΩ)

5 7.81

十7.54

30 7.03

60 6.82

在60秒內，阻力下降了12%——施加的力沒有任何變化!

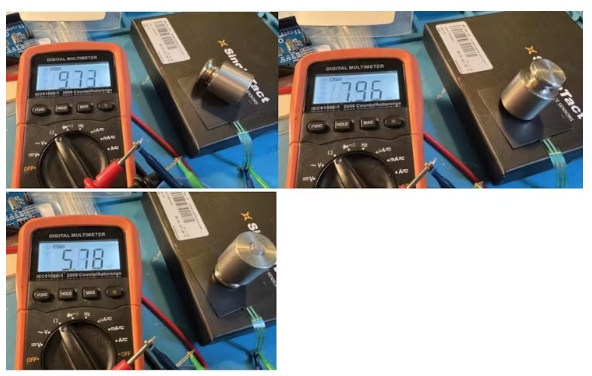

2. 重量定位-小的動作導致大的擺動

在FSR上的重量位置的微小變化可能導致讀數的變化高達27%。這種不一致使得幾乎不可能準確地比較傳感器，除非嚴格控制位置。

3. 接觸形狀和面積-不僅僅是重量問題

如果你用鋒利的物體和平坦的表面把重物壓在FSR上，你會看到截然不同的讀數——即使施加的總力是相同的。

這是因?yàn)閒sr測量的是壓力(單位面積的力)，而不僅僅是力。

例如:

?一個100g的重物在1cm2上施加的壓力是在2cm2上施加的壓力的兩倍。

?即使是重量接觸表面的微小紋理差異也會導致變化。

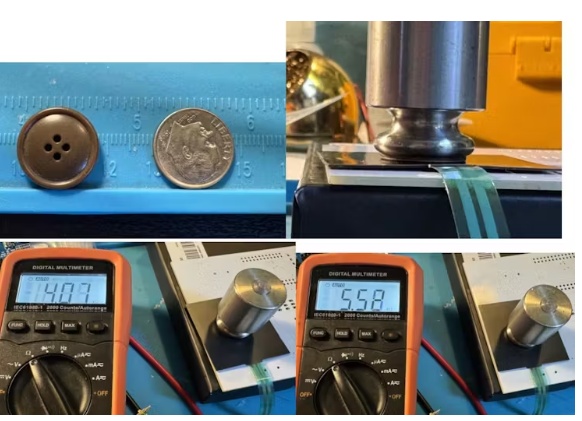

我們將一枚10美分硬幣和一枚直徑相同的縫紉紐扣放在重物下進行測試——由于它們的重量分布不同，它們的讀數也不同!

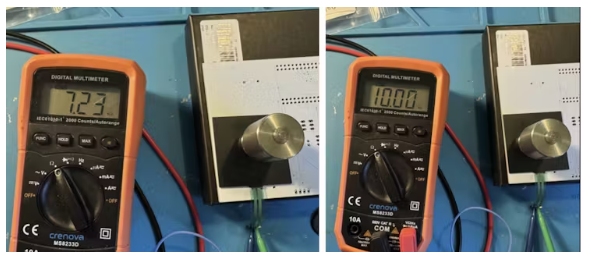

看看相同重量的不同位置如何改變傳感器上的力讀數

一個新的，更可靠的FSR或觸覺傳感器測試方法使用Arduino

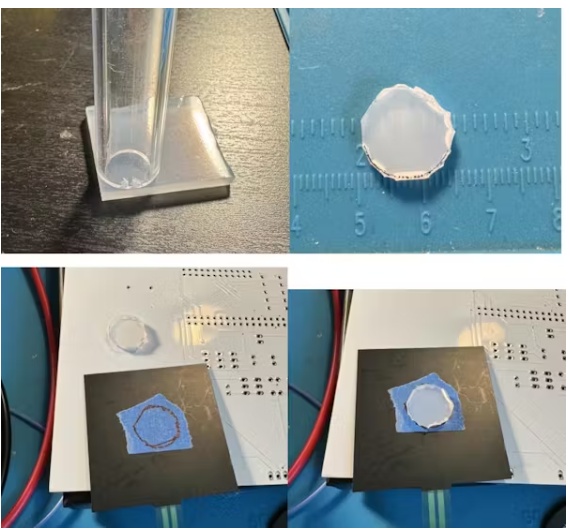

1. 用硅膠墊片標準化接觸面積

為了消除力分布不一致，我們引入了軟硅膠墊片：材料：Shore 60A硅膠;尺寸：0.5“直徑，1/8”厚;用途：確保力均勻分布在傳感器上

隨著隔離器的到位，電阻讀數變得更加穩定。

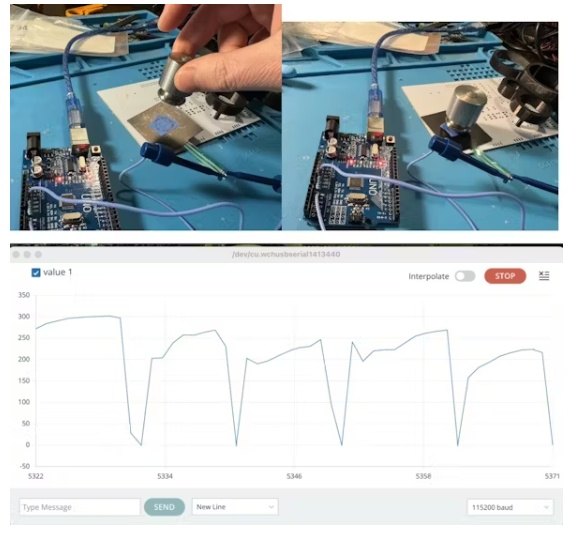

2. 通過使用Arduino捕獲隨時間變化的電阻而不是單個值

而不是采取單一的電阻快照，我們繪制電阻隨著時間的推移使用Arduino來解釋fsr的時間依賴性行為。

我們還設置了一個自動的時間窗口來提取一個穩定的讀數。捕捉阻力的最佳時機似乎是：

?在電阻變化平緩后1000-2000ms之間

?當曲線的斜率降到1以下時

這確保了跨測試的可重復、可比較的結果。

3. 利用Arduino UNO實現電阻測量自動化

我們使用Arduino UNO構建了一個定制的測試平臺：?使用模數轉換器(ADC)測量FSR電阻?記錄電阻數據隨時間的變化?應用校準將ADC讀數轉換為實際阻抗

關鍵挑戰：ADC讀數與電阻不是線性正比的

由于FSR和1kΩ下拉電阻形成分壓器，ADC讀數與實際電阻并不完全相關。

為了解決這個問題，我們使用已知的電阻進行校準測試，并插值adc -阻抗關系。以下是我們校準表的一個片段：

已知電阻(Ω) ADC讀數

218, 000 1

99, 100 7

32, 800 27

9, 560 90

1, 990 340

995 512

497 683

12 910

利用這些數據，我們開發了一個自定義插值函數來準確地將ADC讀數映射到電阻值。

結果：一種可重復和穩健的觸覺傳感器/ FSR測試方法

通過集成硅膠墊片、時間相關測量和基于arduino的自動化，我們創建了一種測試方法：?減少力分布不一致;考慮阻力隨時間的蠕變;提供可重復的、可比較的測量

下一個步驟

?微調校準：需要進一步的測試來完善adc -電阻方程

?擴展測試設置：自動化多重量和多傳感器測試

?提高傳感器的可重復性：調查環境因素(如溫度、濕度)

最終的想法

如果你正在使用觸覺傳感器或fsr，你必須超越簡單的重量和萬用表方法。通過使用Arduino實現受控測試設置，您可以提取有用的，可重復的數據并做出明智的工程決策。
