本項目是“WiFi高清DashCam ESP32-Cam”固件(arduino源代碼-)。使用基于ip的web應用程序。有了這個項目，您可以在駕駛過程中錄制視頻，或用于其他目的。

DashCam項目使用“AI Thinker ESP32-CAM”模塊，該模塊具有200萬像素?cái)z像頭(OV2640)， 10個I/O引腳，片上LED，片上閃光燈和一個MicroSD插槽來存儲視頻。它的微型攝像頭和240MHz的CPU能夠提供相當質量的圖像和視頻幀。

源代碼包含以下文件：

?ESP32DashCam。ino(主處理程序文件)

?h -項目全局變量和定義文件。

?user_init。項目初始腳本文件。

?user_loop。ino -這個文件有一個“userLoop()”函數，它會重復調用(像arduino的“l(fā)oop()”函數)。

?user_settings。ino -項目設置文件。

?user_main。在線視頻流處理程序腳本。

?user_sub。網絡處理程序腳本。

?user_global。這個文件有全局函數。

?WebApp .h -該文件包含DashCam WebApp的腳本。

上傳WiFi高清DashCam ESP32-Cam項目

首先用Arduino程序打開其中一個文件，然后設置設置(Board和CPU Frequency)。

然后在“下載模式”下打開ESP32模塊(GPIO0 - >GND)，并使用USB2Serial模塊上傳程序。

?建議安裝(或升級/降級到)“ESP32板rev 3.2.0”。此修訂版與項目更加兼容。

?在做任何事情之前，必須在兼容的ESP32模塊(Ai Thinker ESP32- cam)上設置“板”。

?CPU啟動速度設置為240MHz。

?對于“下載模式”，使用跳線將“IO 0”連接到GND。

?建議在第一次上傳之前刪除ESP閃存中的全部數據。

準備ESP32 DashCam

“Ai思考者ESP32-Cam”模塊是一個現成的設備。你只需要一個標準的5V電源(例如USB線)和一個錄音開關。

你也可以在模塊的調節器上貼一個散熱器。這不是必須的，但推薦。

?板載ESP32模塊只能接收3.3v。電壓過高會損壞模塊。

?5V和3.3V的輸入引腳不要使用更高的電壓。

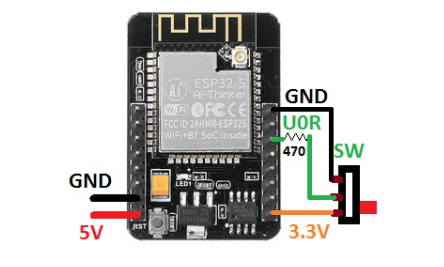

原理圖很簡單。所有您需要的是一根USB電纜(或12v至5v穩壓器)作為電源，需要一個兩狀態(開/關)3針記錄開關連接到3.3V， GND和U0R(開關的中心引腳帶有470歐姆負載電阻)。

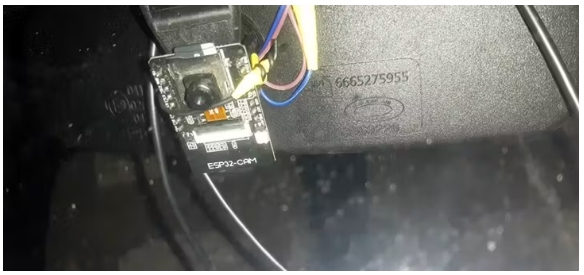

然后你可以把它放在一個合適的地方(例如，在中央鏡子后面的某個地方)。

當開關打開(連接到GND)時，開啟錄音，關閉WiFi;當開關斷開(連接到3.3v)時，開啟WiFi。

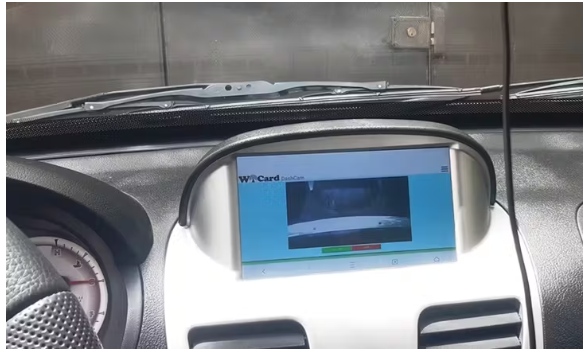

WiFi高清DashCam ESP32-Cam Web應用程序

插上電源，接通電路，模塊處于“正常模式”，記錄開關處于關閉狀態。

然后LED會閃爍一次(如果一切正常)。然后你就可以通過電腦或智能手機上的WiFi網絡看到模塊的熱點ssid。

默認“SSID”為“WiCardDashCam”，默認密碼為“12345678”。使用PC、車載多媒體或智能手機網絡瀏覽器(Chrome或Firefox)連接并訪問192.168.4.1。

Web應用程序分為4個菜單。點擊菜單按鈕可以選擇菜單：

?在線視頻流：顯示主界面和在線視頻流。

?文件管理器：訪問保存在存儲卡中的文件。

?設置：WiFi和系統配置。

WiFi高清DashCam在線流

這是默認頁面，您可以在此頁面中看到在線視頻流。

加載頁面幾秒鐘后，模塊自動啟動在線流媒體。

通過點擊視頻圖像，圖像將縮放到與原始大小完全相同。

流屏幕下有兩個按鈕，點擊“CAPTURE”，應用程序?qū)⑴臄z并保存截圖，點擊或點擊“LIGHT”按鈕，片上閃光LED將打開和關閉。

WiFi高清DashCam ESP32-Cam文件管理器

應用程序中有一個文件管理器菜單，顯示存儲卡根目錄下的文件。每個文件都可以通過點擊下載按鈕下載。

支持的文件(.jpg.jp4.jp4. wave .mp3)可以在web應用程序中選擇并播放。

“。jp4”和“。jp5”文件可以導出為。Avi文件通過點擊導出按鈕。你可以打開。使用“BS Player”，“VLC”，“KM Player”或任何其他標準多媒體軟件。此外，文件可以編輯的標準視頻制作商，如“視頻匹配”。

你可以通過點擊刪除按鈕來刪除任何文件。

?通過點擊播放按鈕(JP5文件圖像的中間)，視頻將被下載并與音頻一起播放，您可以通過點擊或點擊圖像暫停視頻。

?下載或?qū)С鲆曨l可能需要一段時間，這取決于視頻的長度和WiFi信號強度。

DashCam ESP32-Cam設置

web應用程序的設置菜單被分為5個部分：

?Modem配置在本節中，您可以看到可用的接入點、連接狀態、設備MAC地址和DHCP IP。在本節中還可以設置調制解調器接入點的SSID和密碼。

?熱點配置在本節中，您可以設置模塊的熱點SSID和密碼。安全鏈接是一個字符串，它將被添加到模塊的IP地址的末尾。例如，如果您將其設置為“123”，則模塊的WebApp的IP地址將為192.168.4.1/123，而不是192.168.4.1。臨時熱點將在模塊連接到調制解調器或加入網絡后立即禁用熱點(針對網絡中的最后一個設備)。

攝像機配置本節中：

?在線流媒體和錄音的“質量”可以是225p， 360p， 450p或720p(1280*720高清)，fps可能在10 fps到近60 fps之間變化。

?“記錄時間”可以是10秒，30秒，1分鐘，2分鐘或4分鐘。

?“自動記錄儀”包括“運動檢測靈敏度”，這是運動檢測的內部圖像處理靈敏度，可以關閉，低，中或高，始終和“延時”功能。延時拍攝的照片，并保存在a.jp4時間在每一個選定的時間(5秒至24小時之間)。輸出的視頻是10FPS，所以一個10秒的視頻加上5秒的延時，需要500秒。

?“24MHz”開關加快了相機的性能。

?“閃光燈”開關在錄制過程中打開和關閉片上電源LED。

?內部圖像處理的靈敏度還取決于場景光線和物體。

?只有當你打開物理記錄開關時，記錄才會被啟用，只有當記錄開關關閉時，延時才可用。

?如果您打開模塊的任何一頁，將停止錄制和延時。
