一、運放電路

由運算放大器組成的電路，簡稱為運放電路。這些電路可以說是五花八門，是我們學習模擬電子技術 的一個重要內容，更是一個電子工程師必須掌握的電路之一。比如同相加法電路：

基本的電路模型及分析如下，它是從比例電路延申而來，在負反饋條件下，同一輸入端增加若干支路實現加法，加法電路也用于多通道的運放實現調零。

當在R1=R2=R3=Rf條件下，電路則實現Uo=U1+U2。實際應用中比如STM32芯片內部的AD不能采集負壓，就可以用加法運算實現輸入信號的抬高。

二、運放電路閉環穩定性參數解讀

很多時候運放電路的閉環穩定性問題被我們忽視的一干二凈，感覺一個小小的運放電路哪來這么復雜的問題，而且自己設計出來的電路都能很穩定的工作呀。導致這種錯覺原因往往是因?yàn)樗O(shè)計的運放電路比較簡單如簡單的同向比例，反向比例等。然而運放電路大都工作在負反饋狀態下，其實際是一個完整的負反饋閉環系統，因此同樣存在環路穩定性問題，因此非常有必要對其進行環路穩定性分析。

首先給出運放開環增益Aol和閉環增益Acl，反饋系數的關系，開環增益Aol是由放大器本身決定的，因此當Aol確定后環路增益僅由閉環增益決定。

上述關系還可由圖1的Bode圖給出，即環路增益Aloop由開環增益Aol減去閉環增益Acl所得。若環路增益Aloop以20dB/dec穿過0dB線則說明運放電路環路穩定，若以40dB/dec或者大于該值穿過0dB線則說明運放電路環路不穩定。

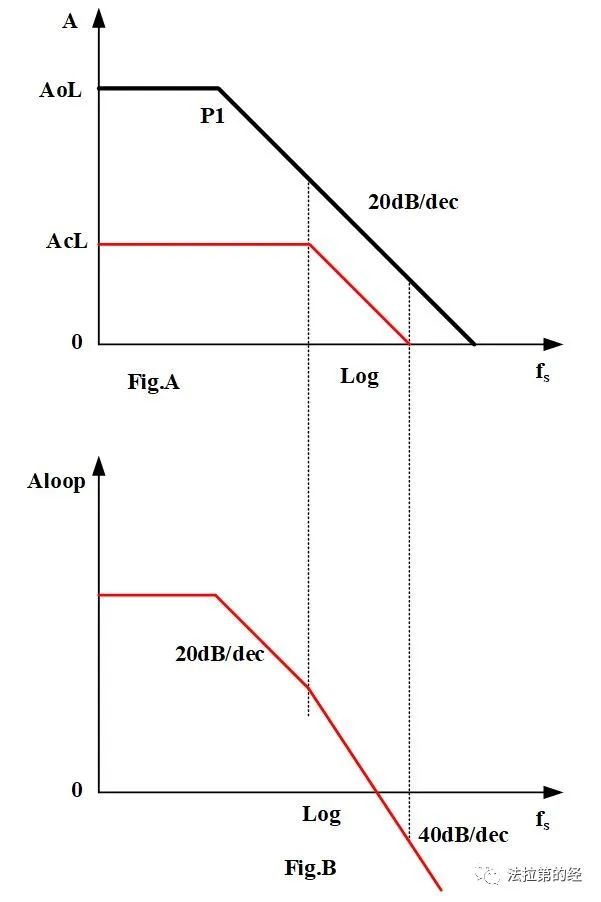

圖1 增益關系Bode圖

下面以圖2所示同相比例放大電路為例對環路穩定性分析做一下介紹。

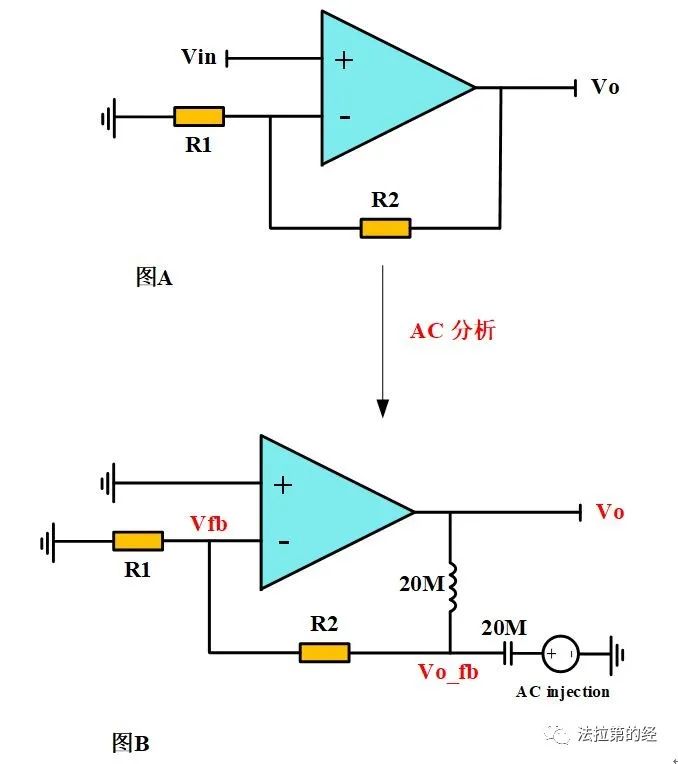

圖2 運放AC分析電路

圖2A為同向比例放大電路，其AC分析的電路圖如圖2B所示。其中開環增益，閉環增益，環路增益分別為

若對圖2A進行AC分析，需要將2A電路修改為圖2B電路進行仿真，仿真運放使用ADI的LT1797，電阻R1=R2=1k，環路增益波形如圖3所示。其中實線為幅頻特性，虛線為相頻特性。運放電路穩定的判斷標準是幅頻特性以20dB/dec穿過0dB線，由此可知圖2所示運放電路閉環是穩定的。

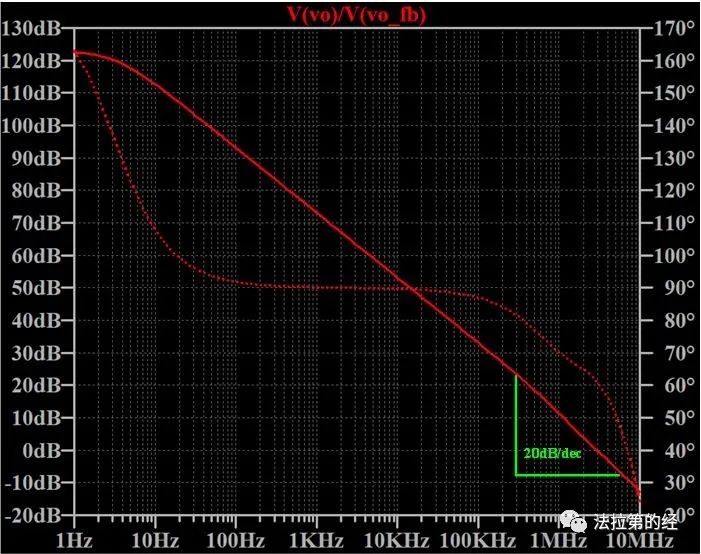

圖3 圖1電路環路增益Aloop

OK，關于運放環路穩定性分析的幾點問題今天就和大家分享到這里，喜歡本文的讀者請關注我們的網站。
