模擬電路是指用來對模擬信號進行傳輸、變換、處理、放大、測量和顯示等工作的電路，模擬信號是指連續變化的電信號，模擬電路是電子電路的基礎知識，它主要包括放大電路、信號運算和處理電路、振蕩電路、調制和解調電路及電源模塊等。

模擬電路功能：

1、放大電路：用于信號的電壓、電流或功率放大;

2、濾波電路：用于信號的提取、變換或抗干擾;

3、運算電路：完成信號的比例、加、減、乘、除、積分、微分、對數、指數等運算;

4、信號轉換電路：用于將電流信號轉換成電壓信號或將電壓信號轉換為電流信號、將直流信號轉換為交流信號或將交流信號轉換為直流信號、將直流電壓轉換成與之成正比的頻率;

5、信號發生電路：用于產生正弦波、矩形波、三角波、鋸齒波;

6、電源模塊：將220V、50Hz交流電轉換成不同輸出電壓和電流的直流電，作為各種電子線路的供電電源。

模擬電路涉及的知識廣泛且深入，以下列舉了27個模擬電路的基礎知識要點：

模擬信號的定義：模擬信號是指連續變化的電信號，其取值是無限多個，并且其波形會隨著信息的變化而改變。

模擬電路的主要功能：包括信號的放大、濾波、運算、信號轉換以及信號發生等。

基爾霍夫定理：包括基爾霍夫電壓定律和基爾霍夫電流定律。電壓定律指出，在電路中的任一閉合電路，電壓的代數和為零。

戴維南定理：對于含獨立源、線性電阻和受控源的二端電路，可以等效為一個理想電壓源串聯內阻的模型。

放大電路的基本原理：放大電路可以將一個微弱的交流小信號，通過三極管或場效應管等核心元件，放大為波形相似但幅值更大的交流大信號。

放大電路的類型：包括單管共發射極放大電路、雙極性三極管的三組態(共射、共基、共集)以及場效應管放大電路等。

反饋電路的概念：反饋是在電子系統中，將放大電路中的輸出量的一部分或全部，通過反饋網絡作用到輸入回路，以影響放大電路輸入量的過程。反饋類型有電壓串聯負反饋、電流串聯負反饋等，可以減小非線性失真和噪聲，改變放大器的輸入電阻和輸出電阻，擴展放大器的通頻帶。

濾波器的分類：包括有源濾波器和無源濾波器。無源濾波器主要由無源元件R、L和C組成。

直流分析：用于分析電路在穩態直流條件下的特性，如偏置電壓、電流分布以及電路的穩定工作點。

交流分析：分析電路在交流信號激勵下的響應，包括計算電壓增益、相位差等參數。

傳輸函數分析：描述輸入和輸出之間的關系，常用于線性電路的分析。

極點和零點分析：用于描述傳輸函數的特性。

時域分析：分析電路的時域響應，即信號隨時間的變化。

信號轉換電路：用于實現不同信號類型之間的轉換，如電流信號與電壓信號之間的轉換，直流信號與交流信號之間的轉換等。

信號發生電路：用于產生各種波形的信號，如正弦波、矩形波、三角波等。

直流電源：將交流電轉換為不同輸出電壓和電流的直流電，為電子線路提供供電電源。

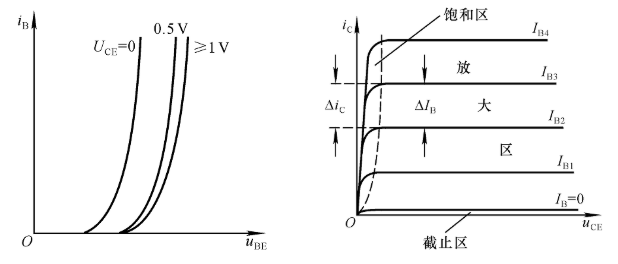

三極管曲線特性：描述三極管在不同工作條件下的電壓和電流關系。

模擬電路分析方法：包括圖解法、微變等效電路法等，用于精確分析和設計模擬電路。

模擬電路的實際設計技巧：包括簡化方案設計、采用模塊和標準部件、提高集成度等，以提高設備的可靠性和性能。

功率放大電路：用于實現信號的功率放大，常見的電路形式有互補對稱功率放大電路，如OTL和OCL電路。

偏置電路：用于為三極管等放大元件提供穩定的靜態工作點。

差分放大電路：用于減小由輸入信號源的不匹配或環境噪聲引起的誤差。

中間級和輸出級：在多級放大電路中，中間級用于進一步放大信號，而輸出級則將信號輸出到負載。

放大器的性能指標：包括增益、帶寬、失真、噪聲等，用于衡量放大器的性能優劣。

電路穩定性：指電路在受到擾動后能夠恢復到穩定工作狀態的能力。

噪聲與干擾：了解電路中噪聲和干擾的來源及其對電路性能的影響，是模擬電路設計中的重要環節。

熱設計與散熱：對于大功率模擬電路，合理的熱設計和散熱措施是確保電路穩定工作的關鍵。
