溫度測量在許多不同的終端應用中發揮著重要作用，例如工業自動化、儀器儀表、CbM 和醫療設備。無論是監測環境條件還是校正系統漂移性能，高準確度和精度都非常重要?？梢允褂枚喾N類型的溫度傳感器，例如熱電偶、電阻溫度檢測器 (RTD)、電子帶隙傳感器和熱敏電阻。與設計一起選擇的溫度傳感器取決于測量的溫度范圍和所需的精度。對于 –200°C 至 +850°C 范圍內的溫度，RTD 提供了高精度和良好穩定性的完美組合。

實現高精度、高穩定性的溫度測量的主要挑戰包括：

· 電流和電壓選擇。RTD 傳感器是一種無源設備，本身不會產生電輸出。激勵電流或電壓用于測量傳感器的電阻，方法是讓小電流通過傳感器產生電壓。

· 是否使用 2 線、3 線還是 4 線傳感器。

· 調節 RTD 信號。

· 調整上述變量，以便轉換器或其他構建塊在其規格范圍內使用。

· 在系統中連接多個 RTD，確定哪些塊可以在不同的傳感器之間共享，以及這些選擇對系統性能的總體影響。

· 確定設計的預期誤差。

RTD 概述

對于 RTD，傳感器的電阻會根據溫度以精確定義的方式發生變化。最廣泛使用的 RTD 是鉑 Pt100 和 Pt1000，它們有 2 線、3 線和 4 線配置。其他 RTD 類型由鎳和銅制成。

表 1. 常見 RTD 類型

RTD 類型材料范圍

最常見的 Pt100 RTD 有兩種不同的形狀：繞線和薄膜。每種類型都按照幾種標準曲線和公差制造。最常見的標準曲線是 DIN 曲線。DIN 代表“Deutsches Institut für Normung”，即“德國標準化協會”。該曲線定義了鉑 100 Ω 傳感器的電阻與溫度特性、標準公差和工作溫度范圍。這定義了 RTD 的精度，從 0°C 溫度下 100 Ω 基極電阻開始。DIN RTD 有不同的標準公差等級。這些公差如表 2 所示，它們也適用于低功耗應用中有用的 Pt1000 RTD。

表 2. RTD 精度——A 級、B 級、1/3 DIN

在選擇 RTD 傳感器時，必須考慮 RTD 本身及其精度。溫度范圍因元件類型而異，校準溫度(通常為 0°C)下的精度隨溫度而變化。因此，定義測量的溫度范圍很重要，并考慮到任何低于或高于校準溫度的溫度都會有更大的公差和更低的精度。

RTD 按照其在 0°C 時的標稱電阻進行分類。Pt100 傳感器的溫度系數約為 0.385 Ω/°C，而 Pt1000 的溫度系數比 Pt100 大 10 倍。許多系統設計人員使用這些系數來獲得近似的電阻溫度轉換，但 Callendar-Van Dusen 方程提供了更準確的轉換。

溫度 t ≤ 0°C 時，方程為

溫度 t ≥ 0°C 的方程為

在這里：

t 為 RTD 溫度(°C)

R RTD (t) 是溫度 (t) 時的 RTD 電阻

R 0為0°C時的RTD電阻(本例中，R 0 = 100 Ω)A = 3.9083 × 10 ?3

B = ?5.775 × 10 ?7

碳原子數 = ?4.183 × 10 ?12

RTD 接線配置

選擇 RTD 時需要考慮的另一個傳感器參數是其接線配置，這將影響系統精度。市場上有三種不同的 RTD 接線配置，每種配置都有各自的優缺點，可能需要不同的技術來減少測量誤差。

2 線配置是最簡單但最不準確的配置，因?yàn)橐€電阻的誤差及其隨溫度的變化會導致顯著的測量誤差。因此，這種配置僅適用于引線較短或使用高電阻傳感器(例如 Pt1000)的應用，這兩種情況都可以最大限度地減少引線電阻對精度的影響。

3 線是最常用的配置，因?yàn)樗哂惺褂萌齻€(gè)引腳的優勢，這在連接器尺寸最小化的設計中非常有用(需要三個連接端子，而 4 線 RTD 則需要 4 線端子)。與 2 線配置相比，3 線的精度也有顯著提高。3 線中的引線電阻誤差可以使用不同的校準技術進行補償，本文稍后將介紹這些技術。

4 線是最昂貴但最準確的配置。在這種配置中，由于引線電阻以及溫度變化的影響而導致的誤差被消除。因此，4 線配置可實現最佳性能。

RTD 配置電路

高精度和準確的 RTD 傳感器測量需要精確的信號調節、模數轉換、線性化和校準。RTD 測量系統的典型設計由圖 2 所示的不同階段組成。雖然信號鏈看起來簡單明了，但其中涉及多個復雜因素，設計人員必須考慮復雜的組件選擇、連接圖、誤差分析和其他模擬信號調節挑戰，這些挑戰會影響整個系統電路板尺寸和物料清單 (BOM) 成本，因?yàn)閰⑴c的模塊數量較多。從好的方面來看，ADI 的產品組合中有很多集成解決方案可供選擇。這種完整的系統解決方案可幫助設計人員簡化設計，同時減小電路板尺寸、縮短上市時間，以及整個 RTD 測量系統的成本。

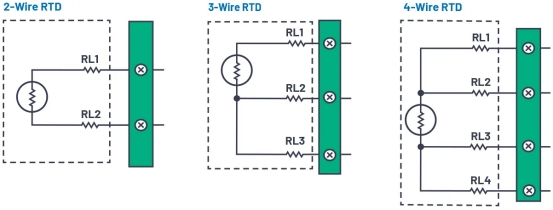

圖 1：RTD 接線配置。(來源：Analog Devices)

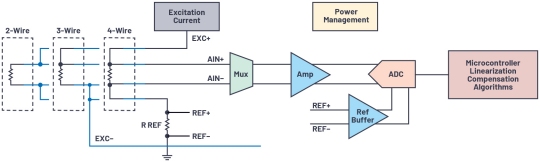

圖 2：典型的 RTD 測量信號鏈模塊

三種 RTD 接線配置具有不同的接線技術，需要將 RTD 與其他外部組件以及 ADC 的要求(例如激勵電流和靈活的多路復用器)連接或連接。本節將更深入地了解并重點介紹每種 RTD 配置的電路設計和注意事項。

Sigma-Delta ADC

在設計 RTD 系統時，Sigma-delta (Σ-Δ) ADC 具有多種優勢。首先，由于 Sigma-delta ADC 對模擬輸入進行過采樣，因此外部濾波被最小化，只需一個簡單的 RC 濾波器即可。它們在濾波器類型和輸出數據速率的選擇方面具有靈活性。內置數字濾波可用于抑制主電源供電設計中主電源的任何干擾。24 位高分辨率 ADC(例如 AD7124-4 / AD7124-8 )的峰峰值分辨率最高為 21.7 位。其他優勢包括

· 模擬輸入的共模范圍較寬

· 參考輸入的共模范圍較寬

· 能夠支持比例配置

· 緩沖參考和模擬輸入

· 一些 Σ-Δ ADC 集成度較高，包括

· 可編程增益放大器 (PGA)

· 勵磁電流

· 參考/模擬輸入緩沖器

· 校準功能

它們大大簡化了 RTD 設計，同時減少了 BOM、系統成本、電路板空間并縮短了上市時間。

本文使用 AD7124-4/AD7124-8 作為 ADC。這些是低噪聲、低電流精密 ADC，帶有集成 PGA、激勵電流、模擬輸入和基準緩沖器。

比率測量

對于使用電阻式傳感器(如 RTD 或熱敏電阻)的系統，比率式配置是一種合適且經濟高效的解決方案。采用比率式方法，參考電壓和傳感器電壓來自同一激勵源。因此，激勵源不需要準確。圖 3 顯示了 4 線 RTD 應用中比率式配置的示例。恒定激勵電流為 RTD 和精密電阻 R REF供電，并在 R REF上產生電壓是 RTD 測量的參考電壓。激勵電流的任何變化都不會影響測量的準確性。因此，使用比率法可以使用噪聲較大、穩定性較差的激勵電流。由于激勵電流具有更好的抗噪性，因此比電壓激勵更受青睞。選擇激勵源值時要考慮的主要因素將在本文后面討論。

圖 3. 4 線 RTD 比率測量

共享 IOUT/AIN 引腳

許多 RTD 系統設計人員使用集成多路復用器和激勵電流的 sigma-delta ADC，以實現多通道測量，并靈活地將激勵電流路由到每個傳感器。諸如 AD7124 之類的 ADC 允許單個引腳同時用作激勵電流和模擬輸入引腳(見圖 4)。IOUT 和 AIN 之間的共享引腳只需要每個 3 線 RTD 傳感器兩個引腳，從而增加了通道數。然而，在這種配置中，抗混疊或電磁干擾 (EMI) 濾波中的電阻 R 值較大，可能會給 RTD 電阻值增加誤差，因?yàn)?R 與 RTD 串聯——因此，可以使用有限的 R 值。這就是為什么通常建議為每個激勵電流源配備一個專用引腳，以避免 RTD 測量中可能出現的誤差。

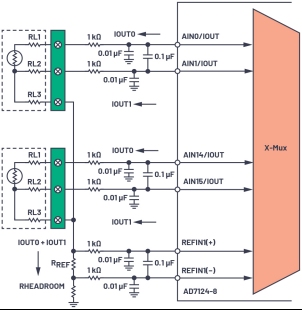

圖 4. 具有共享 IOUT/AIN 引腳的 3 線 RTD

在第 1 部分中，我們介紹了溫度測量挑戰、RTD 類型、不同配置以及 RTD 配置電路。在第 2 部分中，我們將介紹三種不同的 RTD 配置：2 線、3 線和 4 線。
