在電子電路中，大多數都是需要直流穩壓電源來進行驅動工作的。比如，在放大電路中直流穩壓一方面要為電路工作建立合適的靜態工作點，另一方面還要為信號的放大提供所需的能量。發電設備輸出的是交流電，對于小功率情況，要變成穩定的直流電還需要通過降壓、整流、濾波和穩壓等幾個環節的處理。下面簡單講講整流電路和濾波電路的一些工作原理和特點。

整流電路

所謂整流電路，就是把交流電路變成直流電。對于小功率情況，可以直接利用二極管的單向?qū)щ娦詠韺?shí)現整流。如果輸入的是正弦交流電，經二極管整流后，輸出的是脈動的直流電，但這種直流電中也含有大量交流成分。

1.大致介紹一個最簡單的單相半波整流電路(假設負載為純電阻負載，理想二極管)。

工作原理：

當V2處于正半周期時，二極管VD正向?qū)ǎ雎远O管上的管壓降，輸出V0=V2。

當V2處于負半周期時，二極管VD反向截止，電路中沒有電流，輸出電壓V0=0。

綜上：在整個周期內，二極管VD只在V2的正半周期導通，此時的輸出電壓跟隨輸入電壓變換;而在V2的負半周期沒有信號輸出。所以電路進行的是半波整流。

2.再說一個單相橋式整流電路。

工作原理：

當V2處于正半周期時，二極管VD1和VD3導通，VD2和VD4截止，電流從上向下流過負載。

當V2處于負半周期時，二極管VD2和VD4導通，VD1和VD3截止，電流仍然從上向下流過負載RL。

綜上，通過4只二極管分組的交替導通，在整個周期內保證負載RL上都有同向電流流過，負載電壓的方向不變，因此電路進行全波整流。

橋式電路的特點就是全波整流電路，具有工作效率高、紋波小、二極管反向工作電壓低等優點，而且對電源變壓器的要求不高，因此這種電路在半導體整流電路中得到了非常廣泛的應用。

濾波電路

整流電路輸入的是正弦交流電壓， 輸出的是脈沖直流電壓，其中含有大量的交流成分，即紋波。所以脈沖直流還需要通過濾波電路來濾出其中的交流成分。濾波電路主要由電容元件和電感元件組成，分為電容濾波電路、電感濾波電路和復合濾波電路。

這里舉例說一下橋式整流電容濾波電路：

橋式整流電容濾波電路工作原理與半波整流電容濾波電路相似，不同的地方在于一個是全波整流，一個是半波整流。顯然對于全波，電容的放電時間更短，輸出波形更加平緩，濾波效果更好。電容濾波對于電路的影響在于加上電容濾波電路后，輸出波形變化平緩了，輸出電壓隨之升高，當負載RL無窮大時，電容沒有放電通路，其上電壓不會下降。隨著RL減小，放電時間也隨之下降。對于全波整流電容濾波電路，其輸出特性就輸出電壓V0隨輸出電流的變化規律變化。

總之，電容濾波電路結構簡單，負載獲得的直流電壓較高，紋波小，但其輸出特性較差，輸出直流電壓的大小受負載變化的影響較大，故適合在負載電壓均較高，負載變動不大的場合應用。

基本電路：一般直流穩壓電源都使用220伏市電作為電源，經過變壓、整流、濾波后輸送給穩壓電路進行穩壓，最終成為穩定的直流電源。這個過程中的變壓、整流、濾波等電路可以看作直流穩壓電源的基礎電路，沒有這些電路對市電的前期處理，穩壓電路將無法正常工作。

1、變壓電路

通常直流穩壓電源使用電源變壓器來改變輸入到后級電路的電壓。電源變壓器由初級繞組、次級繞組和鐵芯組成。初級繞組用來輸入電源交流電壓，次級繞組輸出所需要的交流電壓。通俗的說，電源變壓器是一種電→磁→電轉換器件。即初級的交流電轉化成鐵芯的閉合交變磁場，磁場的磁力線切割次級線圈產生交變電動勢。次級接上負載時，電路閉合，次級電路有交變電流通過。變壓器的電路圖符號見圖2-3-1。

2、整流電路

經過變壓器變壓后的仍然是交流電，需要轉換為直流電才能提供給后級電路，這個轉換電路就是整流電路。在直流穩壓電源中利用二極管的單項導電特性，將方向變化的交流電整流為直流電。

(1)半波整流電路

半波整流電路見圖2-3-2。其中B1是電源變壓器，D1是整流二極管，R1是負載。B1次級是一個方向和大小隨時間變化的正弦波電壓，波形如圖 2-3-3(a)所示。0～π期間是這個電壓的正半周，這時B1次級上端為正下端為負，二極管D1正向?qū)?，電源電壓加到?fù)載R1上，負載R1中有電流通過;π～2π期間是這個電壓的負半周，這時B1次級上端為負下端為正，二極管D1反向截止，沒有電壓加到負載R1上，負載R1中沒有電流通過。在 2π～3π、3π～4π等后續周期中重復上述過程，這樣電源負半周的波形被“削”掉，得到一個單一方向的電壓，波形如圖2-3-3(b)所示。由于這樣得到的電壓波形大小還是隨時間變化，我們稱其為脈動直流。

設B1次級電壓為E，理想狀態下負載R1兩端的電壓可用下面的公式求出：

整流二極管D1承受的反向峰值電壓為：

由于半波整流電路只利用電源的正半周，電源的利用效率非常低，所以半波整流電路僅在高電壓、小電流等少數情況下使用，一般電源電路中很少使用。

(2)全波整流電路

由于半波整流電路的效率較低，于是人們很自然的想到將電源的負半周也利用起來，這樣就有了全波整流電路。全波整流電路圖見圖2-3-6。相對半波整流電路，全波整流電路多用了一個整流二極管D2，變壓器B1的次級也增加了一個中心抽頭。這個電路實質上是將兩個半波整流電路組合到一起。在0～π期間B1次級上端為正下端為負，D1正向?qū)?，電源電壓加到R1上，R1兩端的電壓上端為正下端為負，其波形如圖2-3-7(b)所示，其電流流向如圖2-3-8所示;在π～2π期間B1次級上端為負下端為正，D2正向?qū)?，電源電壓加到R1上，R1兩端的電壓還是上端為正下端為負，其波形如圖2-3-7(c)所示，其電流流向如圖2-3-9所示。在2π～3π、3π～4π等后續周期中重復上述過程，這樣電源正負兩個半周的電壓經過D1、D2整流后分別加到R1兩端，R1上得到的電壓總是上正下負，其波形如圖2-3-7(d)所示。

設B1次級電壓為E，理想狀態下負載R1兩端的電壓可用下面的公式求出：

整流二極管D1和D2承受的反向峰值電壓為：

全波整流電路每個整流二極管上流過的電流只是負載電流的一半，比半波整流小一倍。

(3)橋式整流電路

由于全波整流電路需要特制的變壓器，制作起來比較麻煩，于是出現了一種橋式整流電路。這種整流電路使用普通的變壓器，但是比全波整流多用了兩個整流二極管。由于四個整流二極管連接成電橋形式，所以稱這種整流電路為橋式整流電路。

由圖2-3-13可以看出在電源正半周時，B1次級上端為正，下端為負，整流二極管D4和D2導通，電流由變壓器B1次級上端經過D4、R1、D2回到變壓器B1次級下端;由圖2-3-14可以看出在電源負半周時，B1次級下端為正，上端為負，整流二極管D1和D3導通，電流由變壓器B1次級下端經過 D1、R1、D3回到變壓器B1次級上端。R1兩端的電壓始終是上正下負，其波形與全波整流時一致。

設B1次級電壓為E，理想狀態下負載R1兩端的電壓可用下面的公式求出：

整流二極管D1和D2承受的反向峰值電壓為：

橋式整流電路每個整流二極管上流過的電流是負載電流的一半，與全波整流相同。通常情況下橋式整流電路都簡化成圖2-3-17的形式。

(4)倍壓整流電路

前面介紹的三種整流電路輸出電壓都小于輸入交流電壓的有效值，如果需要輸出電壓大于輸入交流電壓有效值時可以采用倍壓電路，見圖2-3-18。由圖 2-3-19可知，在電源的正半周，變壓器B1次級上端為正下端為負，D1導通，D2截止，C1通過D1充電，充電后C1兩端電壓接近B1次級電壓峰值，方向?yàn)樽蠖苏叶素?fù);由圖2-3-20可知，在電源的負半周，變壓器B1次級上端為負下端為正，D1截止，D2導通，C2通過D1充電，充電后C2兩端電壓接近C1兩端電壓與B1次級電壓峰值之和，方向?yàn)橄露苏隙素?fù)。由于負載R1與C1并聯，當R1足夠大時，R1兩端的電壓即為接近2倍B1次級電壓。

二倍壓整流電路還有另外一種形式的畫法，見圖2-3-21，其原理與圖2-3-18完全一致，只是表現形式不一樣。

二倍壓電路還可以很容易的擴展為n倍壓電路，具體電路見圖2-3-22。

3、濾波電路

交流電經過整流后得到的是脈動直流，這樣的直流電源由于所含交流紋波很大，不能直接用作電子電路的電源。濾波電路可以大大降低這種交流紋波成份，讓整流后的電壓波形變得比較平滑。

(1)電容濾波電路

電容濾波電路圖見圖2-3-23，電容濾波電路是利用電容的充放電原理達到濾波的作用。在脈動直流波形的上升段，電容C1充電，由于充電時間常數很小，所以充電速度很快;在脈動直流波形的下降段，電容C1放電，由于放電時間常數很大，所以放電速度很慢。在C1還沒有完全放電時再次開始進行充電。這樣通過電容C1的反復充放電實現了濾波作用。濾波電容C1兩端的電壓波形見圖2-3-24(b)。

選擇濾波電容時需要滿足下式的條件：

(2)電感濾波電路

電感濾波電路圖見圖2-3-26。電感濾波電路是利用電感對脈動直流的反向電動勢來達到濾波的作用，電感量越大濾波效果越好。電感濾波電路帶負載能力比較好，多用于負載電流很大的場合。

(3)RC濾波電路

使用兩個電容和一個電阻組成RC濾波電路，又稱π型RC濾波電路。見圖2-3-27所示。這種濾波電路由于增加了一個電阻R1，使交流紋波都分擔在R1上。R1和C2越大濾波效果越好，但R1過大又會造成壓降過大，減小了輸出電壓。一般R1應遠小于R2。

(4)LC濾波電路

與RC濾波電路相對的還有一種LC濾波電路，這種濾波電路綜合了電容濾波電路紋波小和電感濾波電路帶負載能力強的優點。其電路圖見圖2-3-28。

(5)有源濾波電路

當對濾波效果要求較高時，可以通過增加濾波電容的容量來提高濾波效果。但是受電容體積限制，又不可能無限制增大濾波電容的容量，這時可以使用有源濾波電路。其電路形式見圖2-3-29，其中電阻R1是三極管T1的基極偏流電阻，電容C1是三極管T1的基極濾波電容，電阻R2是負載。這個電路實際上是通過三極管T1的放大作用，將C1的容量放大β倍，即相當于接入一個(β+1)C1的電容進行濾波。

圖2-3-29中，C1可選擇幾十微法到幾百微法;R1可選擇幾百歐到幾千歐，具體取值可根據T1的β值確定，β值高，R可取值稍大，只要保證T1的集電極-發射極電壓(UCE)大于1.5V即可。T1選擇時要注意耗散功率PCM必須大于UCEI，如果工作時發熱較大則需要增加散熱片。

有源濾波電路屬于二次濾波電路，前級應有電容濾波等濾波電路，否則無法正常工作。

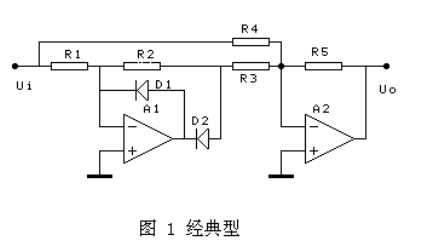

圖1是最經典的電路，優點是可以在電阻R5上并聯濾波電容。

電阻匹配關系為R1=R2，R4=R5=2R3;可以通過更改R5來調節增益。

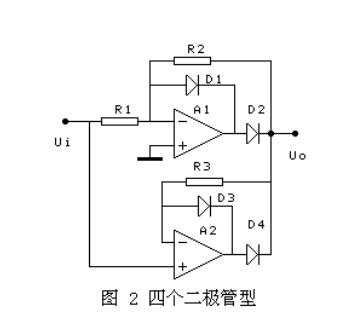

圖2優點是匹配電阻少，只要求R1=R2。

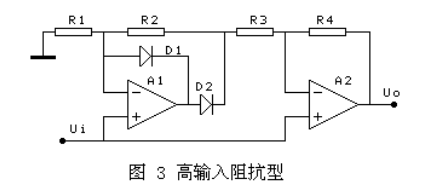

圖3的優點是輸入高阻抗，匹配電阻要求R1=R2，R4=2R3。

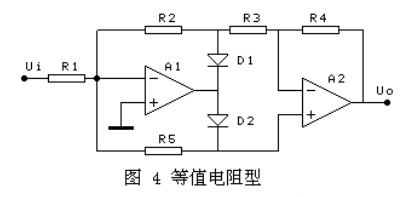

圖4的匹配電阻全部相等，還可以通過改變電阻R1來改變增益。缺點是在輸入信號的負半周，A1的負反饋由兩路構成，其中一路是R5，另一路是由運放A2復合構成，也有復合運放的缺點。

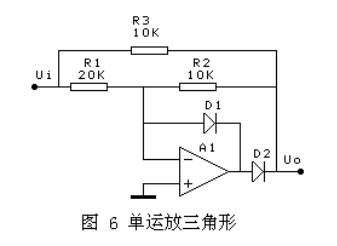

圖5和圖6要求R1=2R2=2R3，增益為1/2。

缺點是：當輸入信號正半周時，輸出阻抗比較高，可以在輸出增加增益為2的同相放大器隔離。

另外一個缺點是正半周和負半周的輸入阻抗不相等，要求輸入信號的內阻忽略不計。

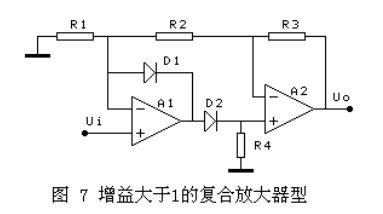

圖7正半周，D2通，增益=1+(R2+R3)/R1;負半周增益=-R3/R2;要求正負半周增益的絕對值相等。

例如增益取2，可以選R1=30K，R2=10K，R3=20K。

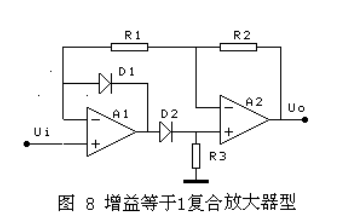

圖8的電阻匹配關系為R1=R2。

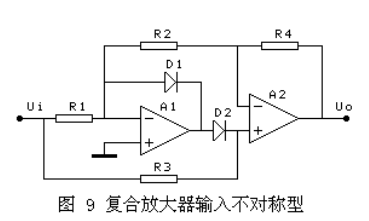

圖9要求R1=R2，R4可以用來調節增益，增益等于1+R4/R2;如果R4=0，增益等于1;缺點是正負半波的輸入阻抗不相等，要求輸入信號的內阻要小，否則輸出波形不對稱。

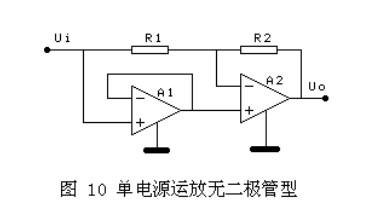

圖10是利用單電源運放的跟隨器的特性設計的，單電源的跟隨器，當輸入信號大于0時，輸出為跟隨器;當輸入信號小于0的時候，輸出為0。

使用時要小心單電源運放在信號很小時的非線性。而且，單電源跟隨器在負信號輸入時也有非線性。

圖7、8、9三種電路，當運放A1輸出為正時，A1的負反饋是通過二極管D2和運放A2構成的復合放大器構成的，由于兩個運放的復合(乘積)作用，可能環路的增益太高，容易產生振蕩。

精密全波電路還有一些沒有錄入，比如高阻抗型還有一種把A2的同相輸入端接到A1的反相輸入端的，其實和這個高阻抗型的原理一樣，就沒有專門收錄，其它采用A1的輸出只接一個二極管的也沒有收錄，因?yàn)樵谶@個二極管截止時，A1處于開環狀態。

結論

雖然這里的精密全波電路達十種，仔細分析，發現優秀的并不多。確切地說只有3種，就是前面的3種。

圖1的經典電路雖然匹配電阻多，但是完全可以用6個等值電阻R實現，其中電阻R3可以用兩個R并聯?？梢酝ㄟ^R5調節增益，增益可以大于1，也可以小于1。最具有優勢的是可以在R5上并電容濾波。

圖2的電路的優勢是匹配電阻少，只要一對匹配電阻就可以了。

圖3的優勢在于高輸入阻抗。

其它幾種，有的在D2導通的半周內，通過A2的復合實現A1的負反饋，對有些運放會出現自激。有的兩個半波的輸入阻抗不相等，對信號源要求較高。

兩個單運放型雖然可以實現整流的目的，但是輸入/輸出特性都很差。需要輸入/輸出都加跟隨器或同相放大器隔離。

各個電路都有其設計特色，希望我們能從其電路的巧妙設計中，吸取有用的。例如單電源全波電路的設計，復合反饋電路的設計，都是很有用的設計思想和方法。

如果能把各個圖的電路原理分析并且推導每個公式，會有更大的收益，還有在唯樣商城選擇更優質的元器件。
