在這篇文章中，小編將對共射極放大電路的相關內容和情況加以介紹以幫助大家增進對它的了解程度，和小編一起來閱讀以下內容吧。

一、共射極放大電路結構變化

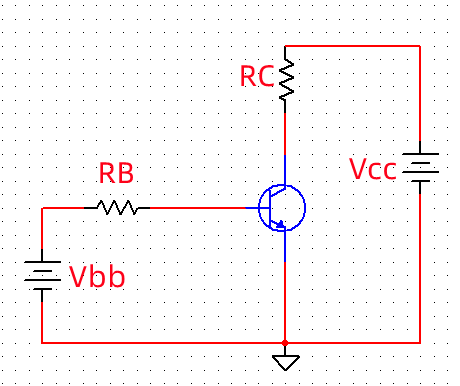

讓我們一起見證共射極放大電路的一級一級電路結構變化過程。我們一開始學習三極管的時候見到的三極管放大電路多半是這樣的。

我們以下討論的內容都是考慮在三極管處在放大的工作狀態下的。

1、第一次蛻變——減少直流電源

我會和你說我們可以把Vbb拿走，把RB接到VCC上，另一段還是接到基極，驚不驚喜。

假如我們把Vbb換成Vcc這么大，我調節電阻RB和RC的大小，還是可以使得基極b和集電極c之間的電壓還是可以使得集電結反偏的，即Uce<0。

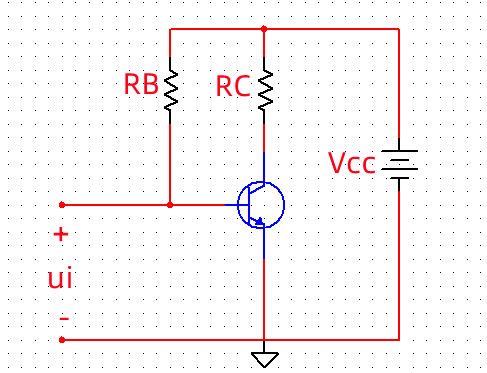

然后我們?cè)俸?jiǎn)化Vcc書寫，另一端是接地的，所以就是下面的樣子了。

2、第二次蛻變——加上電解電容

因?yàn)镽B的連接方式改變，我們還不能忘記交流小信號的連接。

它還是原來的位置沒有一絲改變，但是如果不加電容直接接在基極的話，流過RB的電流就直接從交流小信號那走了，不從三極管發射結那流過，顯然這不是我們想要的。

所以我們就在讓小信號串聯一個電容，阻止直流。

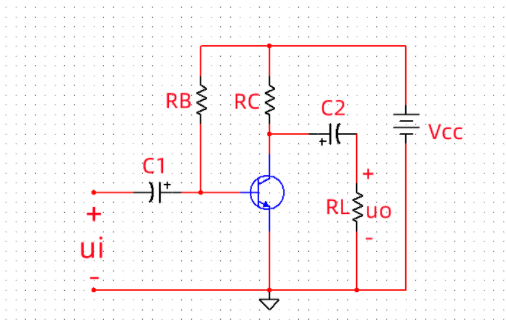

現在我們介紹的共發射結電路其實已經開始考慮實際了，實際的我們還要有輸出。電阻RL就是我們考慮的負載，兩端電壓uo就是我們說的輸出電壓。

電阻RC的作用還是很大的，現在我們只知道RC有控制電壓UCE和電流IC的作用，其實更實際的是讓我們的負載RL能夠輸出放大的交流信號，因?yàn)閁CE=Vcc-IC*RC，IC里有交流的放大成分，而RL兩端電壓就是UCE，然后我們?cè)偌恿艘粋€(gè)電解電容，得到完全的交流放大信號。這就是最終的形態，我們最常用的共射極放大電路結構。

二、共射極放大電路靜態分析+動態分析

今天我們就一起看一看共射極放大電路的圖解分析法。用圖像的形式去分析放大電路的工作狀態。

前面我們學習的時候經常說直流導通狀態下和交流小信號狀態下，我們開始分狀態分析了。這里也是一樣，我們開始分“靜態分析”和“動態分析”。

分別考慮直流電源產生的靜態工作點下的輸入與輸出特性曲線和交流輸入小信號影響靜態工作點的特性曲線。

我們討論的都是三極管工作放大區，下面讓我們一睹為快。

（一）靜態分析

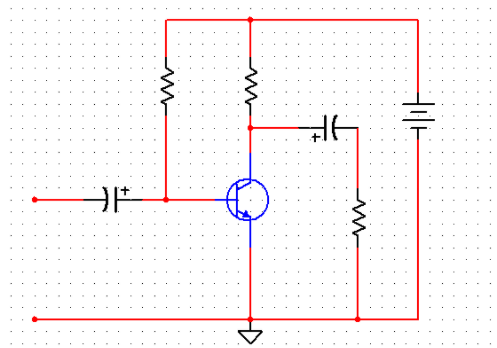

我們用上期內容的共射極放大電路圖。

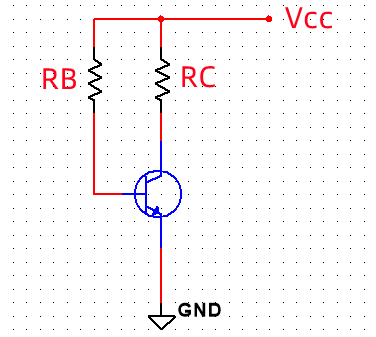

考慮靜態，直流直流電源，那么我們就等效成了下面的電路圖。

輸入回路：IB和UBE的關系式，UBE=Vcc-IB*RB=>IB=-UBE/RB+Vcc/RB；

輸出回路：IC和UCE的關系式，UCE=Vcc-IC*RC=>IC=-UCE/RC+Vcc/RC。

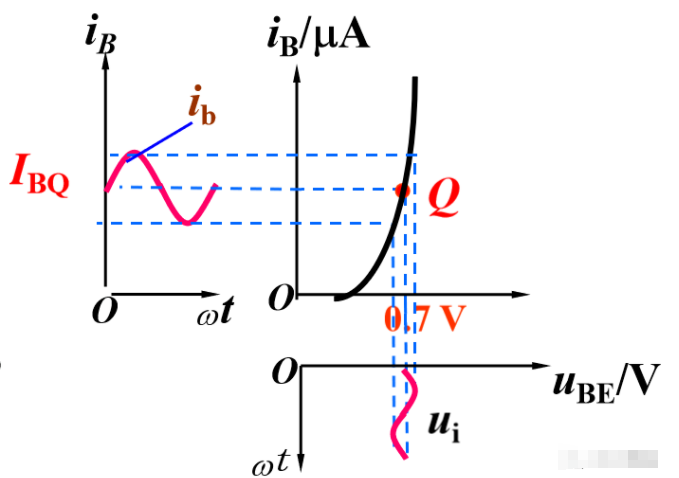

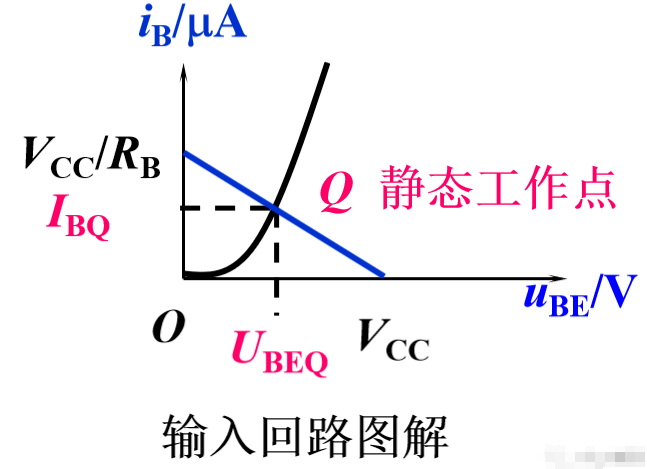

我們把之前就學習的輸入特性曲線搬過來，IB和UBE的斜線往上一放就是下面的圖像了。

二者的交點就是我們所說的“靜態工作點Q”，對應有一個電流IBQ，電壓UBEQ；

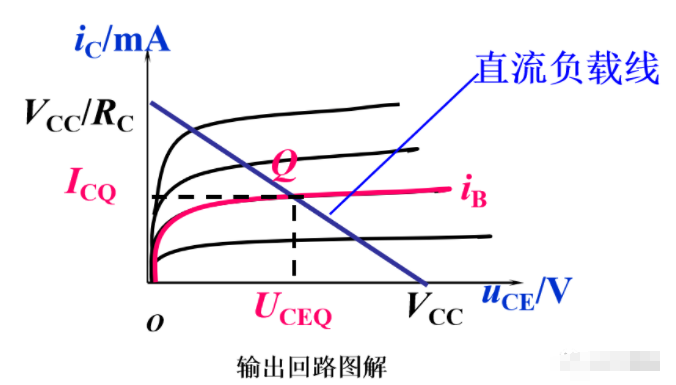

再把以前的輸出特性曲線搬過來，IC和UCE的斜線往上一放，選好IBQ，對應下斜線與直線的交點，電流ICQ，電壓UCEQ?？磮D：

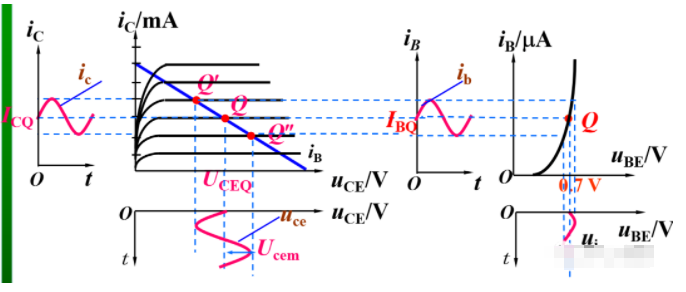

（二）動態分析

動態分析是在直流導通，工作在Q時，加入小信號產生動態波動，并不是我們所說那種疊加定理，但是我們的這種處理思路很像。

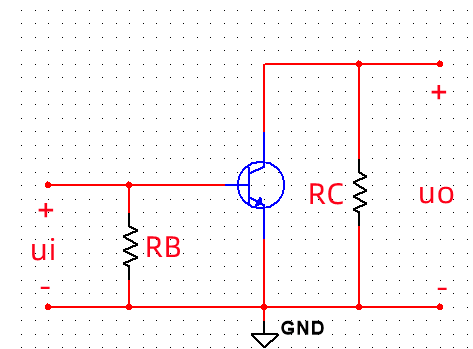

這個時候，直流電源置0，等效接地，這個時候電阻RB和RC就可以放到下面了。

以上就是小編這次想要和大家分享的有關共射極放大電路的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
