由全國電力系統管理及其信息交換標準化技術委員會主辦，國網江蘇省電力有限公司電力科學研究院等協辦，賽爾傳媒承辦的第十四屆配電技術應用大會于7月25日在南京拉開帷幕。同期召開“分布式電源與電網互動論壇”、“配電關鍵技術與一二次融合論壇”、“中低壓配電柔性互聯論壇”三大主題論壇。

圖1：第十四屆配電技術應用大會

全球排名前列的電子元器件授權代理商WT文曄科技攜手ADI在本次配電技術應用大會上重磅亮相，呈現數字化智能電網解決方案。

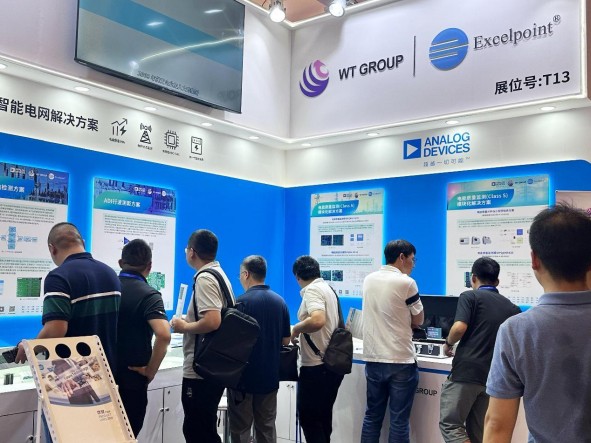

圖2：展會現場

文曄于2022年收購了ADI老牌代理商世健，文曄的專業團隊加上世健30多年服務電力自動化及輸配電行業客戶的經驗，將為廣大客戶帶來更好的支持與服務。

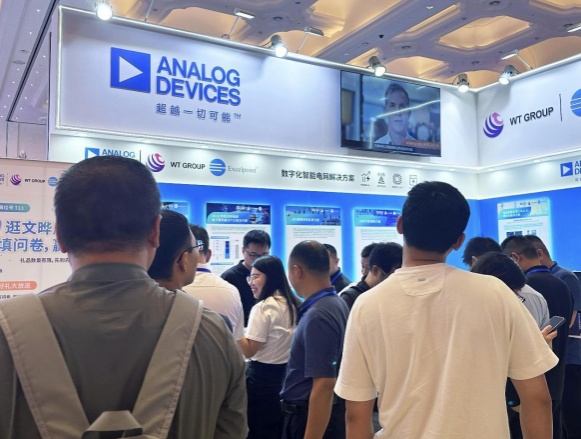

圖3：展會現場

電能質量分析儀方案

本次展出的系列電能質量分析儀方案由文曄集團旗下的世健開發，方案均在定制的項目系統中通過SGS電磁兼容測試及入網相關測試，可適用于380V-220kV各電壓等級的發電廠和變電站、新能源電站、大型廠礦企業的供電系統等不同應用場景，可實時監測公共連接點的電能質量參數。企業可以根據不同的應用場景和技術需求選擇相應模塊，快速推出自己的電能質量分析儀產品。

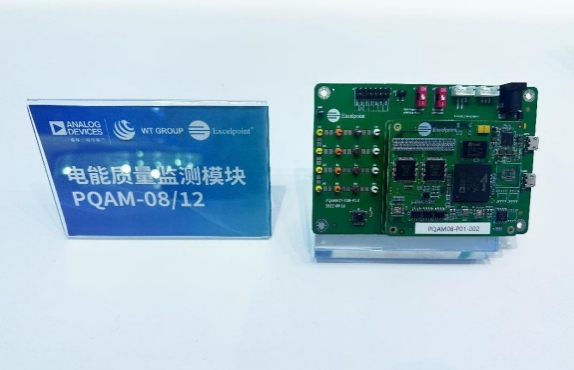

1.電能質量監測模塊PQAM-08/12

圖4：電能質量監測模塊PQAM-08/12

2(符合標準IEC61000-4-30:2008 & GB/T17262.30-2012 & Q/GDW1650.2-2014)

PQAM-08/12將ADI的ADSP-BF607(高性能DSP)、AD7606(8通道DAS、16位雙極性輸入、同步采樣ADC)和外設集成到一個小尺寸模塊中，并在此基礎上集成通用PQA設備的獨特算法，實現16個通道電能質量的監測、統計和報告功能。

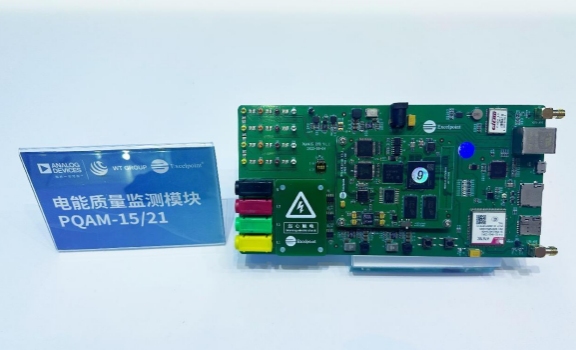

2.電能質量監測模塊PQAM-15/21

圖5：電能質量監測模塊PQAM-15/21

(符合標準IEC61000-4-30:2015 & GB/T17262.30-2012 & Q/GDW1650.2-2021)

PQAM-15/21將Xilinx的ZYNQ7020(雙核ARM Cortex-A9)、高性能DSP、雙AD7606(8通道DAS、16位雙極性輸入、同步采樣ADC)和外設集成到一個小尺寸模塊中，并在此基礎上集成通用PQA設備的獨特算法，實現電能質量的監測、統計、告警和報告等功能。

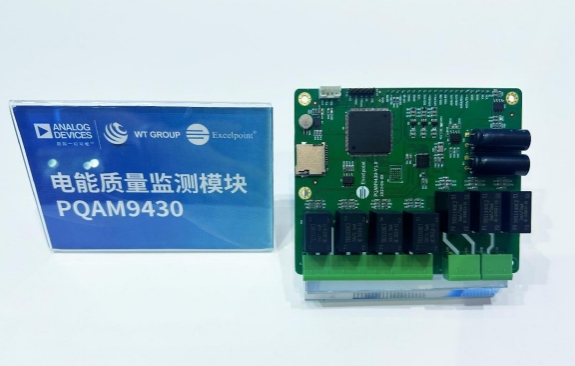

3.電能質量監測模塊PQAM9430

圖6：電能質量監測模塊PQAM9430

(符合標準IEC61000-4-30:2015)

PQAM9430是一款高度集成的工業級模塊，將ADI的電能質量監控器件 ADE9430和超低功耗Cortex-M4內核的MCU MAX32650集成到一個模塊中，并在此基礎上運行ADSW-PQ-CLS電能質量軟件庫，實現IEC 61000-4-30 S類電能質量標準，支持4路電流和3路電壓信號輸入。

4.電能質量分析儀小型導軌表方案EP-PQA-S1

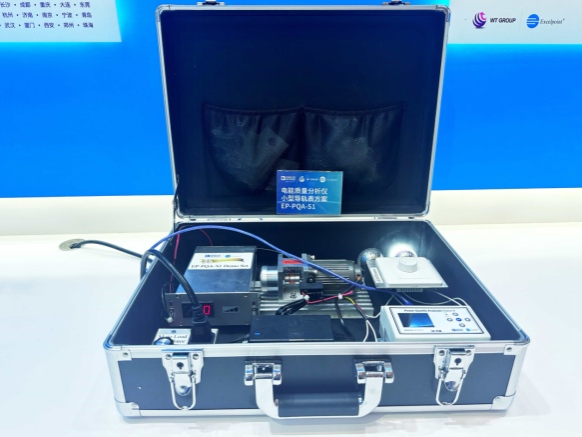

圖7：電能質量分析儀小型導軌表方案EP-PQA-S1

(符合標準IEC61000-4-30:2015)

EP-PQA-S1以ADI的電能質量監控器件ADE9430和Cortex-M4內核的MCU MAX32650為核心器件，在此基礎上運行ADSW-PQ-CLS電能質量軟件庫，實現IEC 61000-4-30 S類電能質量標準，支持4路電流和3路電壓信號輸入，采用2" IPS LCD屏及PC端GUI(Labview)兩種顯示方式。

ADI直流電能表方案

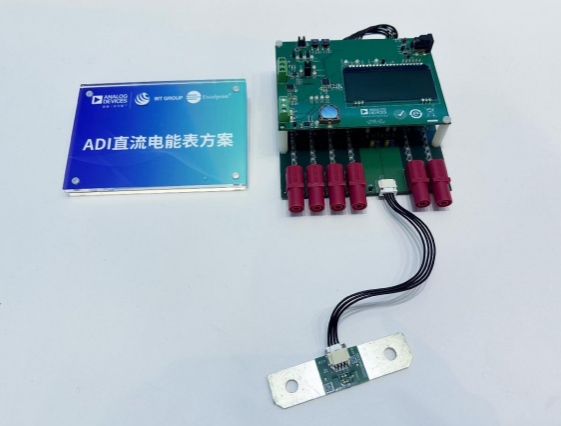

圖8：ADI直流電能表方案

ADI推出的直流電能表解決方案采用了非隔離式3通道Σ Δ ADC ADE9103作為采樣核心器件，包含高增益電流通道，非常適合與分流電阻一起用作電流傳感器。數字隔離器采用了帶有變壓器驅動器的7.5 kVRMS SPI/數字或I2C μModule隔離器LTM2810。可實現1.5kV增強隔離耐壓，同時利用微控制器實現簡單的連續采樣、中斷驅動計量功能。

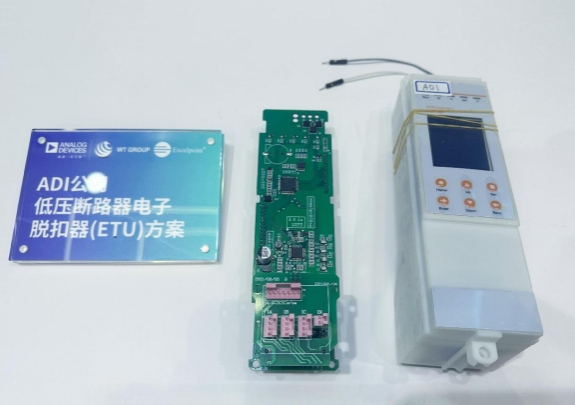

ADI低壓斷路器電子脫扣器方案

圖9：低壓斷路器電子脫扣器方案

ADI公司的ADP2450是專為MCCB和ACB等低壓斷路器而設計的ASSP。理想情況下，一個MCU + ADP2450以及一些無源元件即可構建一個完整ETU系統。對于新型的物聯網斷路器，ADP2450同樣可以滿足其小尺寸設計及可靠能量的要求。

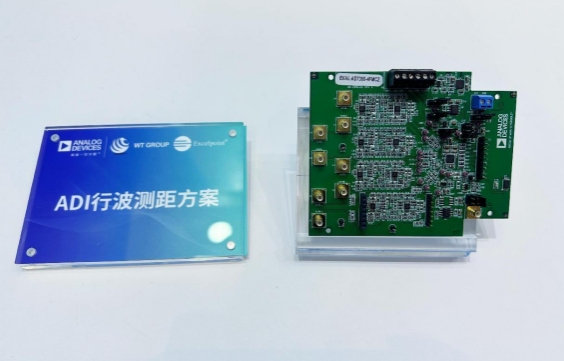

ADI行波測距方案

圖10：ADI行波測距方案

ADI推出的行波測距解決方案的核心器件為AD7380-4，AD7380-4是一款16位、兼容型、四通道、同步采樣、高速、逐次逼近寄存器(SAR)模數轉換器(ADC)，采用3.3 V電源供電，最高吞吐速率達4 MSPS。AD7380-4具有片內過采樣模塊，可改善動態范圍并在更低帶寬下降低噪聲。

同期，在7月26日的“配電關鍵技術與一二次融合論壇”主題論壇上，ADI 產品市場經理張一峰針對《ADI電能質量分析及直流計量解決方案》進行了演講分享。

圖11：ADI 產品市場經理張一峰演講

配電技術應用大會是電力系統領域久負盛名的大型專業會議，獲得了電氣行業及相關產業的普遍認可與廣泛關注，是電氣領域各類學者、國家電網公司、各省/地(市)電力公司、配電設備研發和相關生產制造企業的合作交流平臺。

在本次大會上，文曄展現了自身的創新方案和深厚的技術服務實力;同時，文曄也將與ADI繼續深化合作，釋放配電網無限潛能，共同推動配電產業及相關設備行業朝智能化發展，幫助廣大企業邁向智能配電的數字化未來。
