0引言

配電網運行的安全性和穩定性對提高全網經濟效益和保障人民生活水平意義重大。配電網大多數故障為單相接地故障,快速準確定位故障點,可及時處理、排除接地故障,盡快恢復正常供電^[1]?，F(xiàn)代配電系統不僅結構復雜,而且地下電纜和架空線路混合,加上分支線路,使得接地故障定位更為困難。

傳統的接地故障定位方法主要有阻抗測距法^[2]、S注入法^[3—4]和行波法^[5—7]。阻抗測距法利用阻抗與線路長度的關系確定故障距離,由于接地過渡電阻的存在,定位精度受到影響。S注入法通過向故障饋線注入低頻信號實現故障定位,但人工手持探測器進行巡檢定位耗時長。行波法需要高采樣率的錄波裝置,配電網拓?fù)浣Y(jié)構復雜使得波頭提取困難,配電網故障定位效果不理想。

本文提出一種基于零序CT載波信號注入的中性點不接地配電網單相接地故障定位方法,它直接通過電力線傳輸載波信號,無須計算,不用人工巡檢,直接觀察監測點就能確定故障點位置。該方法是在配電網中每隔一段距離安裝零序電流互感器,對每個互感器二次側的零序電流用不同的高頻進行調制,高頻載波信號通過電力線傳輸?shù)奖O(jiān)測端,將信號進行放大濾波處理,得到零序電流載波信號,利用波形的特殊性對各監測點的零序電流進行相位識別,實現快速準確定位。

1基于零序電流載波的故障定位原理

1.1 故障定位原理

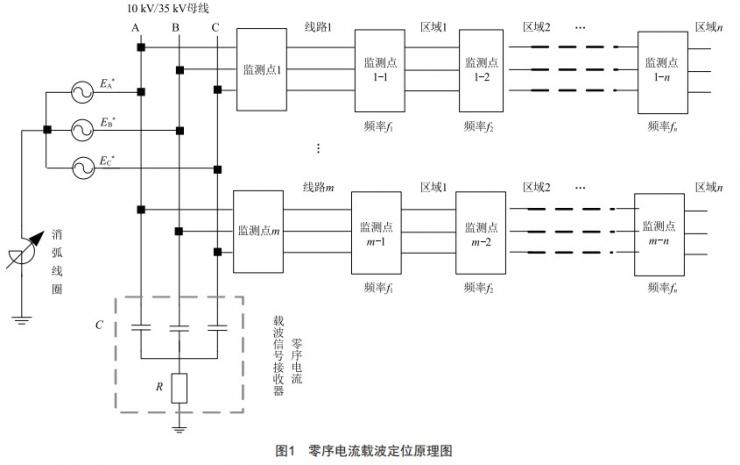

以中性點不接地系統為例,在沒有故障時,線路中的零序電流為0,在發生單相接地故障時,各線路的零序電流幅值和相位會發生有規律的變化。因此,提取各監測點零序電流的幅值、相位信息,就能確定故障點的位置。如圖1所示,在配電網各出線每隔一段距離安裝傳統的零序電流互感器,將每個互感器分別注入不同頻率的載波信號,其頻段為5~100 kHz。

1.2 故障定位判據

假定電網三相線路對地電容參數相等,則系統每相線路對地總電容為C_A0=C_B0=C_C0=C₀ ;故障饋線每相對地電容為C_A0^g=C_B0^g=C_C0^g=C₀^g;非故障饋線共有N條,每相對地電容為C_A0^k=C_B0^k=C_C0^k=C₀^k(k=1,2,3,… ,N)。則有

。

若某條饋線C相線路發生金屬性單相接地故障,故障點接地電流I_g*為:

I_g*=jwC_A0U_AC*+jwC_B0U_BC*=—3jwC₀U_C*   (1)

式中:w為角頻率;U_AC*、U_BC*為健全相線電壓相量;U_C*為故障相相電壓相量。

假設第k條饋線總長度為S_k,則非故障饋線距離母線出口x km處的零序電流I_kx*為:

假定故障饋線總長度為S_gkm,距離母線出 口 Y km處發生單相接地故障,則故障點前(變電站側)饋線長度為ykm,故障點后 (負荷側)饋線長度為(S_g—Y)km。此時,故障點前距離母線出口xkm處的零序電流I_gx*為:

接地故障點后距離母線出口xkm處的零序電流I_gx*'為:

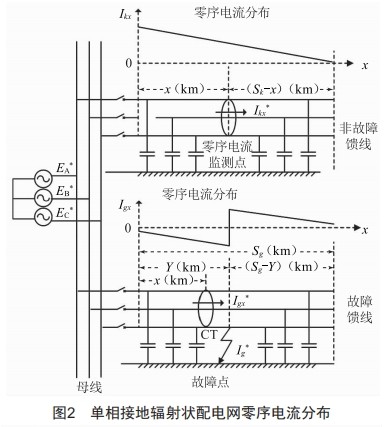

根據式(1)~(4)可以推導出發生單相接地時零序電流分布圖如圖2所示,故障饋線單相接地點前(變電站側)的自然零序電流幅值幾乎與整個電網單相接地(零序)電流相等,幅值最高,且隨著距離的增加,零序電流逐漸線性增大。相比之下,非故障饋線和故障饋線接地點后端(負載側)零序電流幅值則要小得多。同時,故障饋線單相接地點前(變電站側)的自然零序電流相位與非故障饋線、故障饋線接地點后端(負載側)饋線的零序電流相位相反。

2 高頻載波信號的調制與處理

2.1零序電流信號的高頻調制

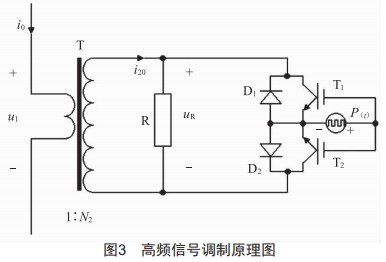

三相地下電纜上零序電流互感器的安裝及其配 置如圖3所示。

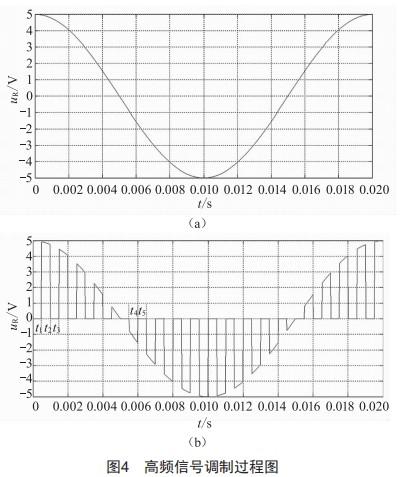

圖中高頻mos管T₁與二極管D₁反向并聯,mos管T₂與二極管D₂反向并聯,將它們串聯后并至電阻R兩端。在T₁和T₂控制柵極施加頻率為?的高頻方波信號P(t)來控制mos管的導通和關斷,對電阻R上的電壓進行高頻調制。當P(t)為高電平,流入正半周零序電流時,T₁和D₂導通,電阻兩端被短路;當P(t)為低電平時,開關不導通,此時電阻R兩端電壓被提取。同理,當流入負半周零序電流時,是T₂和D₁工作。調制過程圖如圖4所示。

2.2 零序電流信號的處理

載波調制后的信號耦合回互感器一次側后,通過電力線傳輸?shù)侥妇€接收端,此時接收到的信號是各個頻率的載波信號和工頻信號的混合信號,所以首先采用高通濾波器來濾除工頻信號,再經過帶通濾波器選頻,就可以得到各個頻率所對應的載波波形。

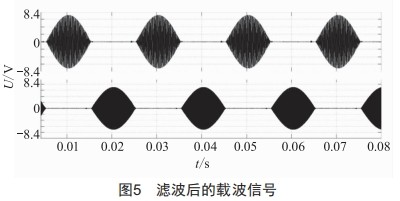

將設置好的電路用MATLAB軟件進行仿真,濾波后的載波信號波形如圖5所示。圖中分別對5、10、15、20 KHz的頻率進行了放大濾波處理,可以看出濾波后的載波信號是一個包絡波形,根據前面的故障判據可知,故障點前后兩端零序電流的相位相反且幅值變小。

對圖1所示的每個監測點進行零序電流載波信號的實時監測,在發生單相接地故障時,故障點前后的零序電流相位發生了180°偏移,且幅值變小。找出這兩個頻率對應的互感器的位置,即可確定故障區段。

3 系統仿真

3.1 輻射型電纜配電網故障定位的仿真

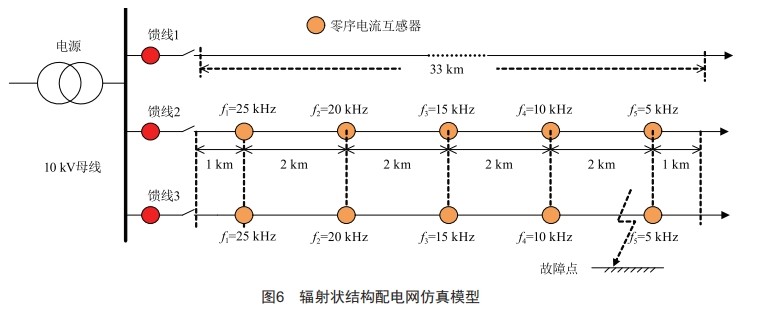

基于MATLAB建立如圖6所示的仿真模型。配電網單相接地電流為I_J=80.0A,故障饋線3總長l₃=11Km,饋線3發生單相接地點在距離變電站出口7 Km 處。各饋線沿線1、3、5、7、9 Km處分別裝設載波頻率為?₁=25KHz、?₂=20KHz、?₃=15KHz、?₄=10KHz、?₅=5KHz的零序電流互感器。

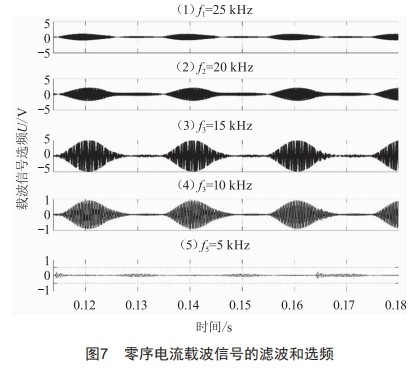

當故障發生在7 Km和9 Km之間時,可以看到圖7所示的仿真結果顯示,故障點前后對應的互感器零序電流信號相反,且?₄=10kHz、?₅=5kHz零序電流信號幅值突然變得很小。由此可以斷定接地故障發生在7 km和9 km之間。

3.2 輻射型架空線配電網故障定位的仿真

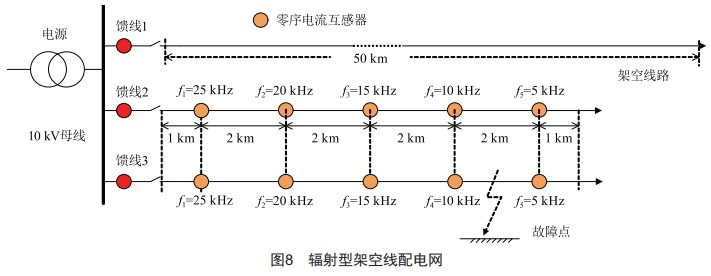

架空線模型采用型號為L(zhǎng)GJ—185的線路,建立如圖8所示仿真模型。

假設故障饋線3總長l₃=10km,沿線 1、3、5、7、9km處分別裝設載波頻率為?1=25kHz、?2=20kHz、?3=15kHz、?4=10kHz、?5=5 kHz的零序電流互感器。

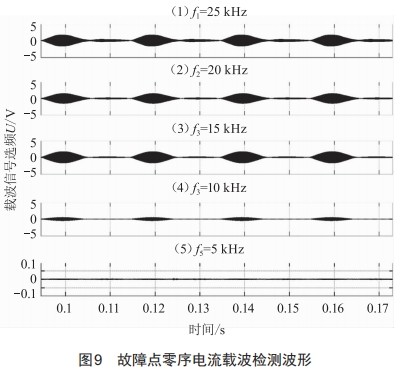

假設單相接地故障發生在9.0 km饋線處,故障線路各零序電流載波檢測信號波形如圖9所示。當故障發生在7 km和9 km之間時,可以看到仿真結果顯示,故障點前后對應的互感器零序電流信號相反,且幅值突然變得很小,可以判斷故障發生在7km和9km之間。

4結束語

本文提出了一種基于零序CT載波信號注入的配電網故障定位新方法,用于地下電纜和架空線配電網單相接地故障定位。本文首先討論了零序電流的分布情況,推導出了故障定位的判據;然后分析了零序電流高頻調制的原理以及如何實現相位識別功能;接著介紹了接收端的處理和濾波性能;最后通過仿真和實驗驗證了理論的可行性。

[參考文獻]

[1]郭清滔,吳田.小電流接地系統故障選線方法綜述[J].電力系統保護與控制,2010,38(2):146—152.

[2]王瑋,蔡偉,張?jiān)?等.基于阻抗法的電力電纜高阻故障定位理論及試驗[J].電網技術,2001,25(11):38—41.

[3]徐墾.配電網接地故障點定位的編碼S注入法[J].電氣自動化,2014,36(6):61—63.

[4]郝建強.S注入法的配電網故障定位的研究[J].電力學報,2011,26(2):124—126.

[5]周聰聰,舒勤,韓曉言.基于線模行波突變的配電網單相接地故障測距方法 [J]. 電網技術 ,2014,38 (7):1973—1978.

[6]劉曉琴,王大志,江雪晨,等.利用行波到達時差關系的配電網故障定位算法[J].中國 電機工程學報,2017,37(14):4109—4115.

[7]李雪云,劉青,李麗英.基于單端行波法的配電網混合線路波頭組合式故障測距方法[J].華北電力大學學報(自然科學版),2014,41(5):55—61.
