引言

配電系統可靠性研究,對于提高系統供電性能、響應用戶用電需求具有重要意義,因此,可靠性評估已成為配電系統規劃決策中的一項常規性工作。隨著電力系統的快速發展,輻射型配電網逐漸形成聯絡,供電可靠性逐步提高,配電網結構越來越復雜,相應的配電網可靠性計算步驟變得更加煩瑣。傳統的配電網可靠性計算方法一般只考慮輻射型網架結構,忽略了N-1校驗情況對配電網可靠性的影響。

本文在傳統的簡單的輻射型配電網供電可靠性評估方法基礎上,完備地考慮了聯絡開關、分段開關、支線、備用變壓器以及N-1校驗情況,提出了改進后的網絡等值法模型。該模型先將復雜配電系統分層處理,再逐步等值為簡單的輻射型配電網,以計算系統的可靠性。

同時,本文對某省會城市多聯絡結構的配電網進行了算例分析,結果表明,本文模型簡化了配電系統可靠性計算的復雜程度,提高了可靠性計算的精度與速度,更加真實地反映了實際配電系統的可靠程度。

1配電系統可靠性評估指標

配電系統的可靠性指標,以數字的形式,可視化反映電力系統的供電可靠性,反映了電力客戶對電能質量的滿意程度。

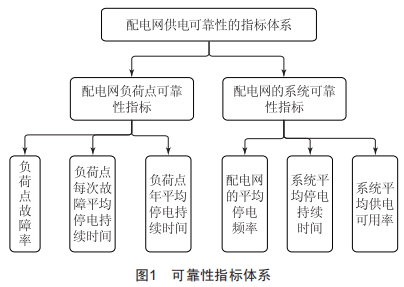

本文采用的配電網可靠性指標主要包含兩大類:負荷點的可靠性指標和系統可靠性指標?？煽啃灾笜?biāo)體系如圖1所示。

2計及N-1校驗的網絡等值法計算方法

2.1網絡等值法原理

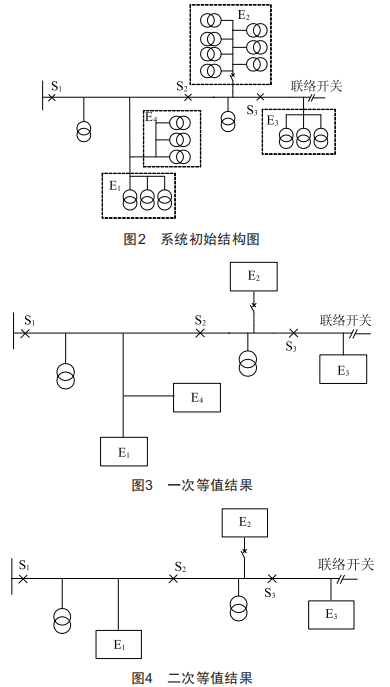

為了降低故障枚舉的復雜度,網絡等值法模型引入"等效"的概念,以一個等效元件來代替具有某種共同屬性的多個元件。如圖2所示,該配電網絡中有四條較為復雜的分支饋線,經過兩次等值變換后,轉變成圖3和圖4所示結構。

2.2等值過程及參數計算

若一負荷點k發生故障,由電源至該負荷點k的最小路徑上包括W1個隔離開關和W2個聯絡開關、x條支路、y個負荷點,根據各個元件的可靠性參數可計算出該負荷點的等效故障率入e[k]、等效年停運時間Ue[k]、等效負荷量se[k]。計算公式如下:

分析故障負荷點k對整個配電網故障影響情況前,要確定負荷點k的供電路徑。一般情況下,聯絡開關處于常開狀態,發生故障時,聯絡開關閉合,配電網重構,完成負荷轉移。因此發生故障前,從電源點到負荷點k的供電路徑是唯一的。若kl位于k＋的供電路徑上,則稱kl為k＋的父區域,k＋為kl的子區域。確定負荷點k的供電路徑,可以利用最小路方法,由故障負荷點開始,逐個元件向上搜索,直到電源為止。

2.3計及N-1校驗的等效參數計算

同樣根據最小路思想,將最小故障區Zj劃分為父子區域。當某個故障區Zi的尾根節點為聯絡開關,聯絡開關發生故障時,Zi的父區域同時發生故障,不論是否有聯絡線,Zi及其父區域中的負荷均無法完成轉移,不滿足N-l校驗。但除聯絡開關外,Zj中其他元件故障,Zi及其父區域中的負荷在有聯絡的情況下可考慮負荷轉移,在等效過程中,要考慮聯絡線的轉帶能力和負荷轉移路徑,以確定能夠完成配電網重構的負荷。Zi故障后根據負荷轉移路徑分析,確定負荷點的類型:

若Zi在負荷轉移路徑上,則:

若Zj不在負荷轉移路徑上,則:

按照以上公式可計算出各區域間的故障影響情況,從而得到Zi的等效電源點的等效參數,計算公式如下:

3算例分析

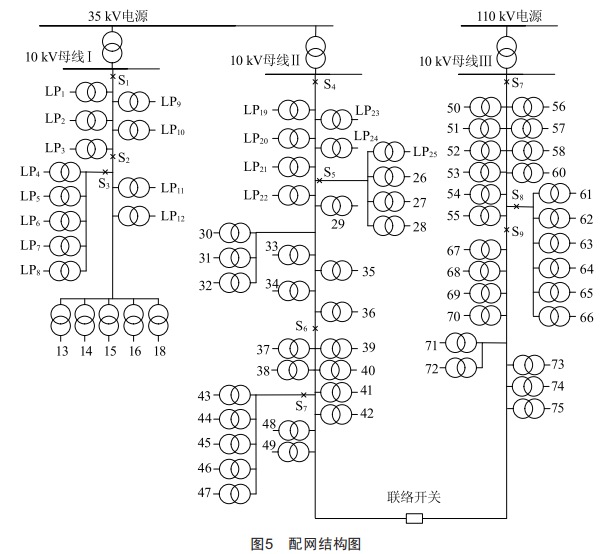

本文以某城市部分l0kV配電系統為例,應用所提方法對其進行可靠性評估。其中線路1和線路Ⅱ由35kV變電站出線,線路Ⅲ由ll0kV變電站出線。線路Ⅱ和線路Ⅲ聯絡,且滿足N-l校驗。發生故障時,S6和S9之間可進行轉負荷操作。該系統共有負荷點75個,用戶6347戶,平均負荷l9.676MW,配電網結構如圖5所示。

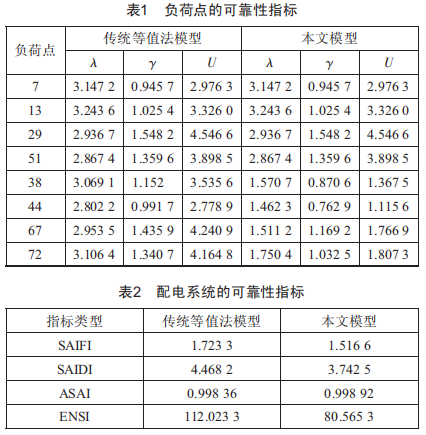

利用傳統網絡等值法和本文模型計算該系統可靠性指標,得到如表1、表2所示結果。

4結語

計及N-l校驗的網絡等值法可靠性評估模型完備地考慮了聯絡開關、備用電源、負荷轉移對配電網可靠性指標的影響。算例計算結果表明,對于單輻射的復雜配電網,本文的模型和傳統模型指標計算結果相同,但本文模型計算速度更快。對于發生負荷轉移的配電網,本文模型計算結果更加精確,能夠真實地反映配電網的可靠性現狀,對指導配電網規劃具有重要意義。
