在設計工業應用的系統級、獨立的I/O解決方案時,如工藝控制、工廠自動化或建筑控制系統,有許多領域需要考慮。這包括功率耗散、數據隔離和形式因素。圖1展示了使用?AD74115H 以及?ADP1034 在一個獨立的單通道軟件配置I/O解決方案中。

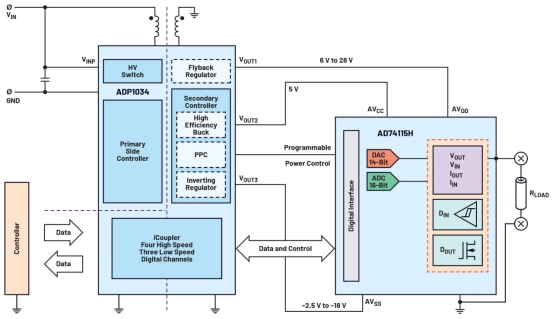

圖1ADP1034和AD74115H電路圖。

通過將AD1034中的功率和數據隔離與AD74115H的軟件可配置性相結合,一個獨立的單通道I/O系統只能使用兩個集成電路和最小的外部電路來設計。

系統級解決方案

Adp1034是一個高性能、獨立的電力管理單元,它結合了一個獨立的回彈調節器、一個逆變的巴克升壓調節器和一個提供三個獨立的電力軌并集成了七個低功率數字隔離器的巴克調節器。ADP1034還具有可編程電源控制功能(PPC),用于調整V上的電壓。 第一級 通過單線接口點播。V 第一級 提供6V至28V至Ad74115H 數據交換 動力軌。V 2比2 提供5V的AD74115H動力軌 計算機控制 和dv 計算機控制 .如果需要,它還可以為外部基準提供電源電壓.V 超過3的 provides between –5 V and –24 V to the AD74115H AV 海軍陸戰隊 動力軌。

電力耗散及優化

在設計通道與通道隔離模塊時,主要的權衡通常是在功率耗散和通道密度之間。隨著模塊尺寸的縮小和通道密度的增加,每個通道的耗能必須減小,以適應模塊的最大耗能預算。在這種情況下,模塊被定義為Adp1034和Ad74115h,兩者結合起來提供獨立的電源、數據隔離和可配置的I/O軟件功能。

使AD74115H和Adp1034成為最優低功率解決方案的是引入集成PPC功能。PPC使用戶能夠調整V 第一級 voltage (AD74115H AV 數據交換 供應電壓)隨需應變。該方法最大限度地減少了在低負載條件下,尤其是在電流輸出模式下模塊中的功率耗散。

當使用PPC功能時,系統中的主機控制器通過SPI將所需電壓代碼發送到AD74115H,然后通過單線串行接口(OWSI)傳遞到Adp1034。OWSI實施了CRC,以提供對可能存在于惡劣工業環境中的EMC干擾的健壯性。

如果我們看一下耗電計算的例子,我們可以看到如果 數據交換 =24伏,負載為250厘米,目前的輸出量為20mA,在該模塊中總共將有748兆瓦的耗散。當我們使用PPC來放下 數據交換 電壓為8.6V(負載電壓+頭室),模塊內耗散約348兆瓦.這揭示了模塊中400兆瓦的電力節省。

功率耗散計算實例

在示例1和示例2中,選擇當前輸出用例,并驅動20MA輸出。負載為250分,并啟用ADC,以每秒20個樣本轉換默認測量配置。

示例1(無PPC)：

AD74115H Output Power = (AV 數據交換 = 24 V) × 20 mA = 480 mW

AD74115H Input Power = AD74115HQUIESCENT (206 mW) + ADC Power (30 mW) + 480 mW = 716 mW

Module Input Power = 716 mW + ADP1034 Power (132 mW) = 848 mW

Load Power = 20 mA2 × 250 ? = 100 mW

Total Module Power = (Module Input Power – Load Power) = 748 mW

In Example 2, we can see that when the PPC functionality is enabled to reduce AVDD to the required voltage (20 mA × 250 ?) +

3.6 V headroom = 8.6 V then the power dissipated in the module drops to 348 mW.

示例2(啟用PPC)：

AD74115H Output Power = (AVDD = 8.6 V) × 20 mA = 172 mW

AD74115H Input Power = AD74115HQUIESCENT (136 mW) + ADC Power (30 mW) + 172 mW = 338 mW

Module Input Power = 338 mW + ADP1034 Power (100 mW) = 448 mW

Load Power = 20 mA2 × 250 ? = 100 mW

模塊總功率=(模塊輸入功率-負載功率)=348兆瓦

圖2顯示了在25℃時在AD74115H應用板上測量的功率耗散。測量結果表明,耗散功率略低于計算的耗散功率.這將略有不同的設備.

圖2.測量數據從20 mA到250 Ω負載，AVDD=24V，AVDD=8.6V(使用PPC)。

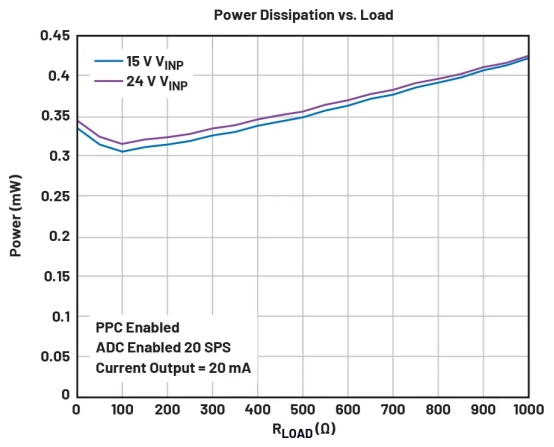

圖3顯示模塊(Adp1034和AD74115)使用PPC(優化的VPC)的功耗 數據交換 為每個負載電阻值編程)不同的負載電阻值。用兩種不同的電壓分別對Adp1034的VIN(15V和24V)進行了測試,以顯示Adp1034的效率。在25℃時進行了測量。

圖3耗電與耗電R 裝載量 以20毫秒的產量。

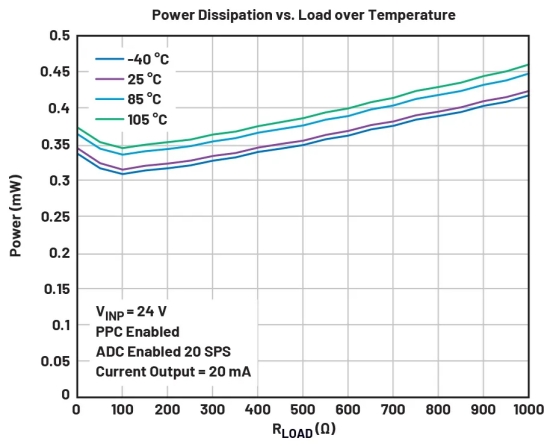

圖4顯示了使用PPC(優化的av)的功耗 數據交換 為每個負載電阻值編程)不同的負載電阻值超過溫度。

圖4耗電與耗電體溫。

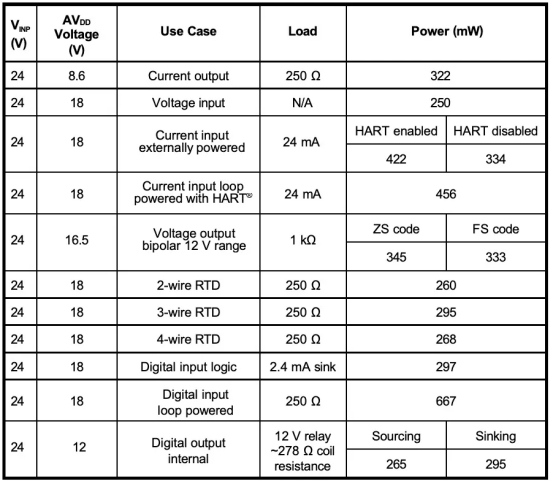

表1使用PPC的典型用例功率耗散

數字輸出用例

在工業應用中,數字輸出被認為是最耗電的用例。AD74115h支持內部和外部來源并降低數字輸出。Adp1034能夠為內部數字輸出功能提供足夠的電源,能夠產生或下沉多達100mA的連續電流。在這種情況下,數字輸出電路供應 數據交換 直接連接到 數據交換 .對于超過100mA的電流,必須使用外部數字輸出函數,這需要一個額外的電源連接到do_V 數據交換 .

內部數字輸出用例超時

為了支持在初始電源上充電電容負載,在使用內部數字輸出用例時,可以在可編程的時間(T1)中啟用更高的短路電流限制(~280MA)。一旦T1時間過去,第二個短路限制(~140MA)就會被部署。這是一個較低的電流限制,在可編程的時間內是活動的,T2。在這些短路情況下,系統需要更多的電流,因此必須注意確保 第一級 電壓不會下降。為確保沒有下壓,建議電壓為24V,因為系統向Adp1034提供電壓,用于所需的DP_V。 數據交換 是24伏的。這是24伏繼電器的典型要求電壓.在12V繼電器情況下,最小系統電源電壓的建議,以確保有足夠的電流來源于負載。

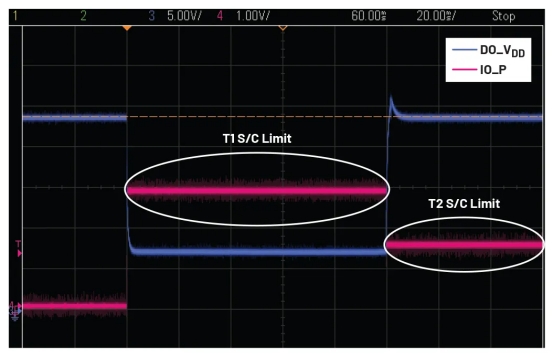

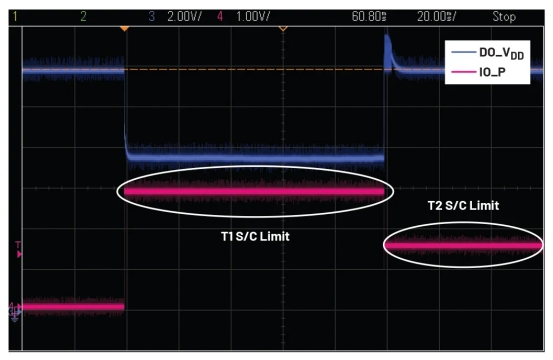

圖5和圖6顯示了DO_V 數據交換 測試人員T1和T2短路限制,證明與Adp1034的來源大電流的穩定性。

Figure 5. System supply = 24 V, DO_V 數據交換 voltage = 24 V.

圖6.系統電源：= 24 V、DO_V數據交換電壓=12V。

數據隔離和解決方案

使用模擬設備的專利耦合器技術上,Adp1034將包括SPI數據在內的三個獨立的電力軌和三個GIPO隔離通道集成在一個7mmx9mm的封裝中。這種高水平的集成有助于解決多氯聯苯房地產的挑戰,因為它將所有渠道隔離要求整合到多氯聯苯上的一個小區域。還實現了電力節約。在Adp1034控制器方面,將其他SPI隔離通道置于低功率狀態,當這些通道沒有被使用。這意味著通道只在需要時是活動的。三個分離的Gpio通道被用來隔離 重設 , 警告 ,以及 Adc_rdy 因此,提供了所有的A74115H隔離要求,而不增加額外的隔離器IC的成本。

結論

設計一個低功率,通道到通道獨立的I/O解決方案可能是一個挑戰,一些行業最有經驗的設計師。Adp1034和Ad74115h系統級解決方案簡化了高層次集成和系統級設計方法的挑戰。一個集成電路提供三個獨立的系統電源軌和集成數據隔離,BOM成本顯著降低。再加上AD74115h的靈活性,系統設計將滿足大多數I/O工業應用。
