一、線性穩壓電源電路

線性穩壓電源電路有分離元件構成的穩壓電源電路和集成電路構成的穩壓電源電路兩種。

1、分離元件式電源電路

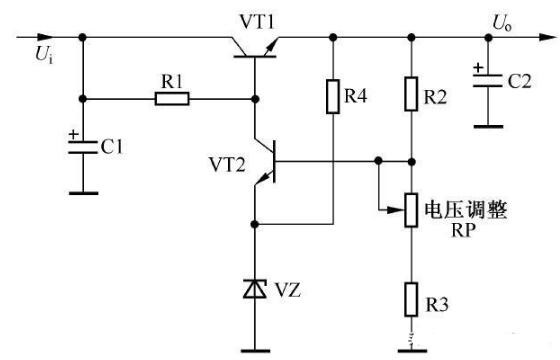

典型的分離元件式線性穩壓電源電路如圖6-36所示。該電路的核心元器件是R2、RP、R3構成的誤差取樣電路，R4、VZ構成的基準電壓電路以及誤差放大管VT2。

當輸入電壓Ui升高或負載變輕，引起輸出電壓Uo升高后，該電壓通過R2、RP、R3分壓產生的取樣電壓升高，該電壓加到VT2的基極，由于VT2的發射極電位不變，所以VT2導通加強，它的集電極電位下降，也就是使VT1的基極電位下降，致使VT1的輸出電壓下降到正常值。當輸出電壓Uo升高時，穩壓控制過程相反。

2、集成電路式電源電路

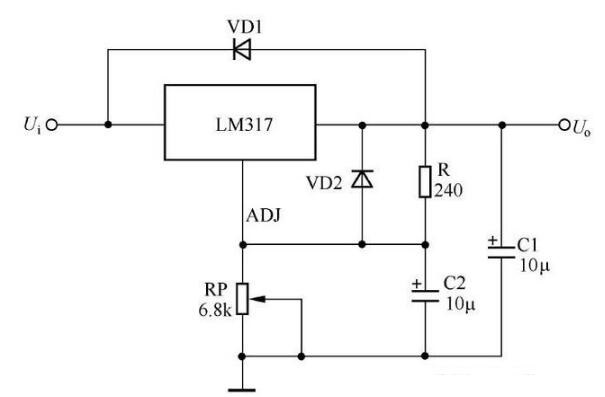

集成電路式穩壓器包括不可調和可調兩種。第四章第三節介紹了不可調、可調集成穩壓器內部電路的工作原理，下面介紹可調集成電路式穩壓器的輸出電壓手動調整原理。典型的集成電路式線性穩壓電源電路如圖6-37所示。該電路的核心元器件是電位器RP、穩壓器LM317。

調整電位器RP使LM317的ADJ端電壓升高后，LM317的輸出電壓Uo就會升高，反之相反。

二、電源防反接電路

1、二極管防反接

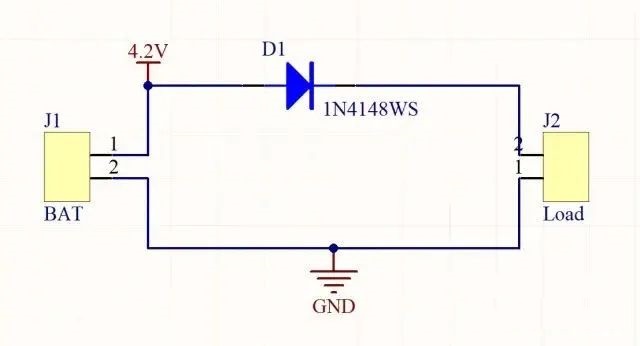

描述：采用二極管進行保護，電路簡單，成本低，占用空間少，但是二極管PN結在導通時，會存在一定的壓降，一般在0.5V左右（主要根據選型的二極管參數決定）

2、采用NMOS防護

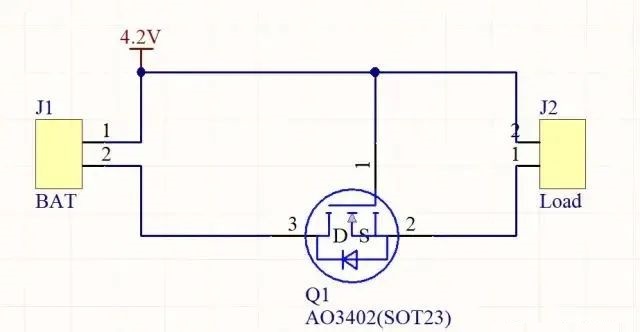

如下圖，上電瞬間，MOS管的寄生二極管導通，系統形成回路，源極S的電位大約是0.7V，而柵極G的電位為Vbat，MOS管的開啟電壓極為：Ugs=Vbat-Vs,柵極表現為高電平，NMOS的ds導通，寄生二極管被短路，系統通過NMOS的DS接入形成回路，若電源接反，NMOS的導通電壓為0，NMOS截止，寄生二極管反接，電路是斷開的，從而形成保護。

3、采用PMOS防護

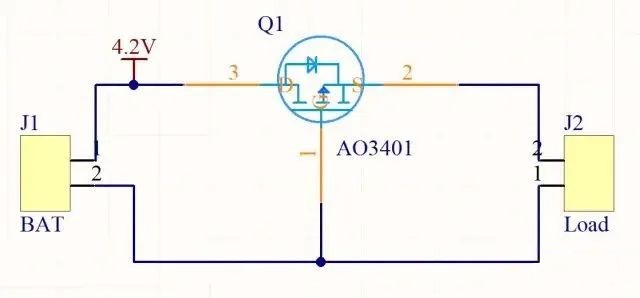

如下圖，上電瞬間，MOS管的寄生二極管導通，系統形成回路，源極S的電位大約為Vbat-0.7V，而柵極G的電位為0，MOS管的開啟電壓極為：Ugs-0=(Vbat-0.7),柵極表現為低電平，PMOS的DS導通，寄生二極管被短路，系統通過PMOS的ds接入形成回路，若電源接反，PMOS的導通電壓大于0，PMOS截止，寄生二極管反接，電路是斷開的，從而形成保護。

NMOS管將ds串到負極，PMOS管將ds串到正極，寄生二極管方向朝向正確連接的電流方向；

MOS管的D極和S極的接入：通常使用N溝道的MOS管時，一般是電流由D極進入S極流出，P溝道的MOS管時,S極進入D極流出，應用在這個電路中時則正好相反，通過寄生二極管的導通來滿足MOS管導通的電壓條件，MOS管只要在G和S之間建立一個合適的電壓就會完全導通，導通之后D和S之間就像是一個開關閉合了，電流是從D到S或S到D都一樣的電阻。

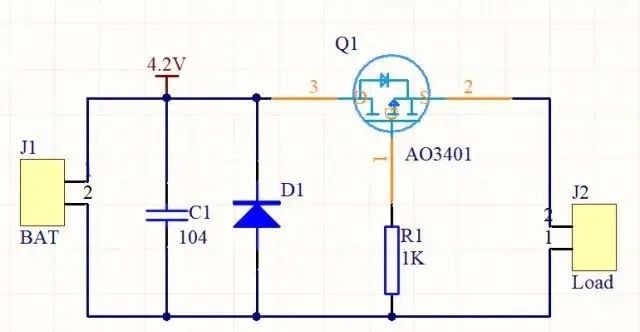

在實際應用中，G極一般串接一個電阻，為了防止MOS管被擊穿，也可以加上穩壓二極管。并聯在上面的電容，有一個軟啟動的作用，在電流開始流過的瞬間，電容充電，G極的電壓逐步建立起來，如下圖：

對于PMOS，相比NMOS導通需要Vgs大于閾值電壓，由于其開啟電壓可以為0，DS之間的壓差不大，比NMOS更具有優勢。
