在嵌入式系統中，諸如變頻器和伺服驅動器等工業應用，乃至CD播放器等眾多消費電子產品，都需要保存最近的用戶設置，在下次上電后加載使用。如果使用MCU內置Flash，一般擦寫次數限制在10k次，無法滿足壽命和耐久性要求，所以只能通過外置EEPROM實現。

TI新推出的MSPM0系列MCU支持使用Flash模擬EEPROM，在小容量存儲需求的場合能節省外部EEPROM芯片，實現成本控制。MSPM0系列MCU的Flash容量覆蓋16KB到128KB，其中低32KB的Flash區域支持10萬次擦寫，而剩余區域支持1萬次擦寫，如下圖MSPM0G3507規格書所示。所以，在使用Flash模擬EEPROM時，應盡可能選擇低32KB區域。

當使用<=32KB Flash容量產品時，這時芯片的全部Flash區域都支持10萬次擦寫，只需要根據用戶代碼量以及存儲需求確定模擬EEPROM的容量大小，然后放置到Flash的尾部地址即可。

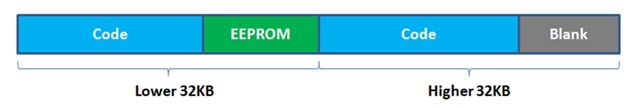

當使用>32KB Flash容量產品時，這時用戶代碼占用空間可能較大，如果直接選取低32KB尾部地址作為模擬EEPROM，有可能與用戶代碼地址相沖突而造成誤擦寫，如下圖所示：

這時則需要在代碼中向編譯器聲明EEPROM的位置及長度，使其安排Code及Data時避開用戶設置的EEPROM區域。

在CCS IDE with TI Clang中，需要做兩步修改：

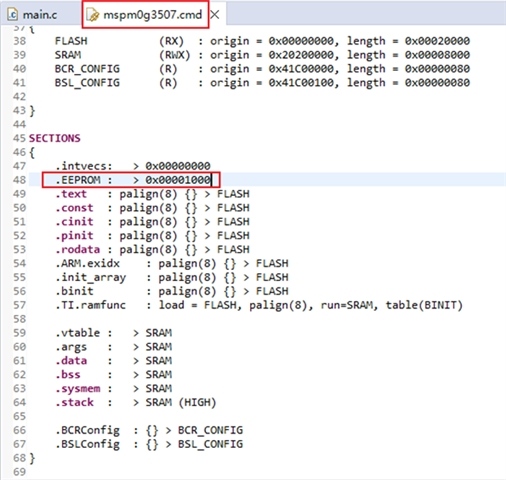

1. 在.cmd文件中添加Sections的聲明如下圖：

其中EEPROM 為自定義的section名字，0x00001000為自定義的開始地址。

2. 在需要使用的.c文件中(如c)添加數組定義如下：

Fullscreen

1

const uint32_t EEPROM[4096] __attribute((used)) __attribute((section(".EEPROM")))={0};

以上語句定義了一個名為EEPROM、類型為uint32，長度為4096的const數組，并且存放在上面開辟的.EEPROM Sections，其中添加__attribute((used))可以避免編譯器把該數組優化掉。

完成以上修改后，編譯器會避開自定義的EEPROM SECTIONS，代碼只會存放于.text SECTIONS，這樣修改后就可以保證EEPROM地址和長度都落在期望的Lower 32KB區域且不會與代碼段沖突。

添加修改并編譯后，查看Memory Allocation如下圖，可見EEPROM段與.text代碼段分開，所定義的EEPROM數組也成功初始化。

最后就可以進行Flash的Erase/Program操作，具體可參考drivelib中的flashctl_program_with_ecc等例程，這里不再贅述。

本文針對MSPM0系列MCU使用Flash模擬EEPROM時需要在Lower 32KB開辟EEPROM專用區域的工況，提出使用SECTIONS分配的方式解決與EEPROM和Code可能重合的問題，配合SDK的Flash操作，可以很容易實現EEPROM在任意Flash區域的開辟。

使用MCU(微控制器單元)內置Flash存儲器具有多方面的優勢，主要包括以下幾點：

1. 緊湊性和集成度

· 高度集成：內置Flash存儲器直接集成在MCU內部，與語音處理電路或其他核心電路緊密結合，構成完整的系統。這種設計減少了外部電路的復雜性和所需元件數量，從而減小了整體系統的體積。

· 降低成本：由于減少了外部元件和連接的需求，使用內置Flash的MCU在制造成本上通常更低。

2. 性能與效率

· 快速讀取和寫入：內置Flash通常能夠實現數據的快速讀取和寫入，這有助于提升系統的整體性能和響應速度。

· 優化程序執行：對于支持XIP(eXecute In Place，芯片內執行)的Flash，應用程序可以直接在Flash內存內運行，無需先拷貝到RAM中，從而減少了程序啟動時間和內存占用。

3. 可靠性與穩定性

· 減少外部干擾：內置Flash減少了與外部電路的連接，降低了因外部電磁干擾或其他環境因素導致的數據錯誤或損壞的風險。

· 保護機制：許多MCU內置的Flash存儲器都配備了各種保護機制，如寫保護、擦除保護等，以確保數據的安全性和完整性。

4. 應用靈活性

· 多用途存儲：除了存儲程序代碼外，內置Flash的剩余空間還可以被用作數據存儲器，如模擬EEPROM(電可擦可編程只讀存儲器)的功能，用于存儲重要數據和關鍵記錄。

· 升級與維護：部分MCU支持通過OTA(Over-The-Air，空中下載技術)進行固件升級，內置Flash為這一功能提供了便利的存儲空間。

5. 功耗優勢

· 低功耗設計：內置Flash通常具有較低的功耗特性，有助于延長MCU系統的電池壽命或降低整體能耗。

總結

綜上所述，使用MCU內置Flash存儲器在緊湊性、集成度、性能與效率、可靠性與穩定性、應用靈活性以及功耗方面均表現出顯著優勢。這些優勢使得內置Flash成為許多嵌入式系統和微控制器應用的理想選擇。然而，需要注意的是，內置Flash的容量可能相對較小，無法滿足所有應用場景的需求。因此，在選擇使用內置Flash還是外掛Flash時，需要根據具體的應用場景和需求進行權衡。
