GPIO的功能，簡單說就是可以根據自己的需要去配置為輸入或輸出。但是在配置GPIO管腳的時候，常會見到兩種模式：開漏(open-drain，漏極開路)和推挽(push-pull)。

Push-Pull推挽輸出

輸出的器件是指輸出腳內部集成有一對互補的MOSFET，當Q1導通、Q2截止時輸出高電平;而當Q1截止導通、Q2導通時輸出低電平。

Push-pull輸出，實際上內部是用了兩個晶體管(transistor)，此處分別稱為top transistor和bottom transistor。通過開關對應的晶體管，輸出對應的電平。top transistor打開(bottom transistor關閉)，輸出為高電平;bottom transistor打開(top transistor關閉)，輸出低電平。Push-pull即能夠漏電流(sink current)，又可以集電流(source current)。其也許有，也許沒有另外一個狀態：高阻抗(high impedance)狀態。除非Push-pull需要支持額外的高阻抗?fàn)顟B(tài)，否則不需要額外的上拉電阻。

Open-Drain開漏輸出

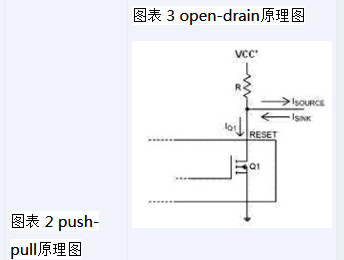

開漏電路就是指以MOSFET的漏極為輸出的電路。指內部輸出和地之間有個N溝道的MOSFET(Q1)，這些器件可以用于電平轉換的應用。輸出電壓由Vcc'決定。Vcc'可以大于輸入高電平電壓VCC(up-translate)也可以低于輸入高電平電壓VCC(down-translate)。

Open-drain輸出，則是比push-pull少了個top transistor，只有那個bottom transistor。(就像push-pull中的那樣)當bottom transistor關閉，則輸出為高電平。此處沒法輸出高電平，想要輸出高電平，必須外部再接一個上拉電阻(pull-up resistor)。Open-drain只能夠漏電流(sink current)，如果想要集電流(source current)，則需要加一個上拉電阻。

老外的理解

常見的GPIO的模式可以配置為open-drain或push-pull，具體實現上，常為通過配置對應的寄存器的某些位來配置為open-drain或是push-pull。當我們通過CPU去設置那些GPIO的配置寄存器的某位的時候，其GPIO硬件IC內部的實現是，會去打開或關閉對應的top transistor。相應地，如果設置為了open-d模式的話，是需要上拉電阻才能實現，也能夠輸出高電平的。因此，如果硬件內部(internal)本身包含了對應的上拉電阻的話，此時會去關閉或打開對應的上拉電阻。如果GPIO硬件IC內部沒有對應的上拉電阻的話，那么你的硬件電路中，必須自己提供對應的外部(external)的上拉電阻。而push-pull輸出的優勢是速度快，因?yàn)榫€路是以兩種方式驅動的。而帶了上拉電阻的線路，即使以最快的速度去提升電壓，最快也要一個常量的R×C的時間。其中R是電阻，C是寄生電容(parasitic capacitance)，包括了pin腳的電容和板子的電容。但是，push-pull相對的缺點是往往需要消耗更多的電流，即功耗相對大。而open-drain所消耗的電流相對較小，由電阻R所限制，而R不能太小，因?yàn)楫?dāng)輸出為低電平的時候，需要sink更低的transistor，這意味著更高的功耗。(此段原文：because the lower transistor has to sink that current when the output is low; that means higher power consumption.)而open-drain的好處之一是，允許你cshort(?)多個open-drain的電路，公用一個上拉電阻，此種做法稱為wired-OR連接，此時可以通過拉低任何一個IO的pin腳使得輸出為低電平。為了輸出高電平，則所有的都輸出高電平。此種邏輯，就是“線與”的功能，可以不需要額外的門電路來實現此部分邏輯。

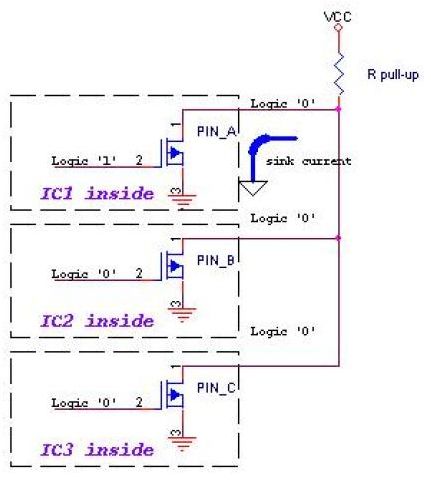

圖表 4 open-drain“線與”功能

優點

Push-Pull推挽輸出

(1)可以吸電流，也可以貫電流;

(2)和開漏輸出相比，push-pull的高低電平由IC的電源低定，不能簡單的做邏輯操作等。

Open-Drain開漏輸出

(1)對于各種電壓節點間的電平轉換非常有用，可以用于各種電壓節點的Up-translate和down-translate轉換

(2)可以將多個開漏輸出的Pin腳，連接到一條線上，形成“與邏輯”關系,即“線與”功能，任意一個變低后，開漏線上的邏輯就為0了。這也是I2C，SMBus等總線判斷總線占用狀態的原理。

(3)利用 外部電路的驅動能力，減少IC內部的驅動。當IC內部MOSFET導通時，驅動電流是從外部的VCC流經R pull-up ，MOSFET到GND。IC內部僅需很下的柵極驅動電流。

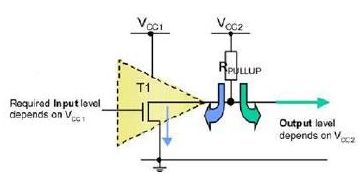

(4)可以利用改變上拉電源的電壓，改變傳輸電平：圖表 5 open-drain輸出電平的原理，IC的邏輯電平由電源Vcc1決定，而輸出高電平則由Vcc2決定。這樣我們就可以用低電平邏輯控制輸出高電平邏輯了。

缺點

Push-Pull推挽輸出

一條總線上只能有一個push-pull輸出的器件;

在CMOS電路里面應該叫CMOS輸出更合適，因?yàn)樵贑MOS里面的push-pull輸出能力不可能做得雙極那么大。輸出能力看IC內部輸出極N管P管的面積。push-pull是現在CMOS電路里面用得最多的輸出級設計方式

Open-Drain開漏輸出

開漏Pin不連接外部的上拉電阻，則只能輸出低電平。當輸出電平為低時，N溝道三極管是導通的，這樣在Vcc'和GND之間有一個持續的電流流過上拉電阻R和三極管Q1。這會影響整個系統的功耗。采用較大值的上拉電阻可以減小電流。但是，但是大的阻值會使輸出信號的上升時間變慢。即上拉電阻R pull-up的阻值 決定了邏輯電平轉換的沿的速度。阻值越大，速度越低功耗越小。反之亦然。
