GPIO簡介

GPIO是通用輸入輸出端口的簡稱，也是CKS32可控制的引腳，CKS32芯片的GPIO引腳與外部設備連接起來，從而實現與外部通訊、控制以及數據采集的功能。CKS32芯片的GPIO被分成很多組，每組有16個引腳，如型號為CKS2F107VET6型號的芯片有GPIOA、GPIOB、GPIOC至GPIOE共5組GPIO，芯片一共100個引腳，其中GPIO就占了一大部分，所有的GPIO引腳都有基本的輸入輸出功能。

最基本的輸出功能是由CKS32控制引腳輸出高、低電平，實現開關控制，如把GPIO引腳接入到LED燈，那就可以控制LED燈的亮滅，引腳接入到繼電器或三極管，那就可以通過繼電器或三極管控制外部大功率電路的通斷。最基本的輸入功能是檢測外部輸入電平，如把 GPIO引腳連接到按鍵，通過電平高低區分按鍵是否被按下。

GPIO框圖結構分析

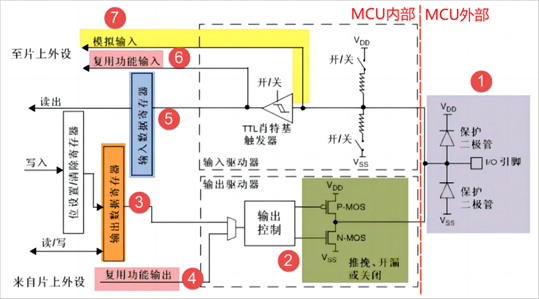

CKS32F107系列MCU的GPIO內部硬件結構如下圖所示，通過GPIO硬件結構框圖，可以從整體上深入了解GPIO外設及它的各種應用模式。該圖從最右端看起，最右端就是代表 MCU引出的 GPIO引腳，其余部件都位于MCU芯片內部。

圖1 GPIO硬件結構框圖

序號①是引腳的兩個保護二級管，可以防止引腳外部過高或過低的電壓輸入，當引腳電壓高于VDD時，上方的二極管導通，當引腳電壓低于VSS時，下方的二極管導通，防止不正常電壓引入芯片導致芯片燒毀。盡管有這樣的保護，并不意味著CKS32的GPIO能直接外接大功率驅動器件，如直接驅動電機，如果強制驅動可能會造成電機不轉或者導致芯片燒壞，必須要在GPIO和電機之間增加大功率及隔離電路驅動。

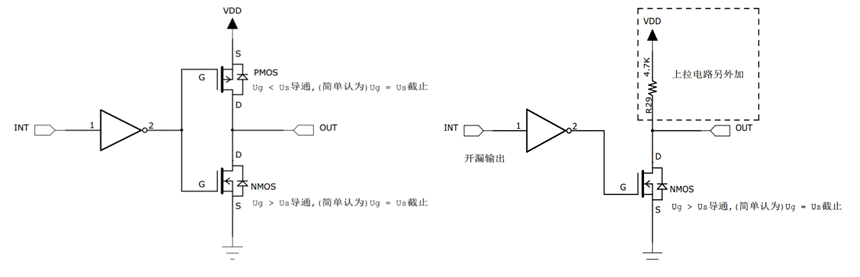

序號②是GPIO引腳線路經過兩個保護二極管后，下方“輸出模式”電路中的一個由P-MOS和N-MOS管組成的結構單元。這個結構使GPIO具有了“推挽輸出”和“開漏輸出”兩種模式，輸出模式是根據這兩個MOS管的工作方式來命名的。在該結構中輸入高電平時，經過反向后，上方的P-MOS導通，下方的N-MOS關閉，對外輸出高電平;而在該結構中輸入低電平時，經過反向后，N-MOS管導通，P-MOS關閉，對外輸出低電平。當引腳高低電平切換時，兩個管子輪流導通，P管負責灌電流，N管負責拉電流，使其負載能力和開關速度都比普通的方式有很大的提高。推挽輸出的低電平為0伏，高電平為3.3伏，推挽等效電路如下圖(左)。推挽輸出模式一般應用在輸出電平為0和3.3伏而且需要高速切換開關狀態的場合。在實際應用中，除了必須用開漏模式的場合，一般都習慣使用推挽輸出模式。

圖2 GPIO硬件結構框圖

在開漏輸出模式時，上方的P-MOS管完全不工作。如果我們控制輸出為0低電平，則 P-MOS管關閉，N-MOS管導通，使輸出接地，若控制輸出為1 (它無法直接輸出高電平) 時，則P-MOS管和N-MOS管都關閉，所以引腳既不輸出高電平，也不輸出低電平，為高阻態，因此正常使用時必須外部接上拉電阻。開漏等效電路如上圖(右)，它具有“線與”特性，若有很多個開漏模式引腳連接到一起時，只有當所有引腳都輸出高阻態，才由上拉電阻提供高電平。若其中一個引腳為低電平，那線路就相當于短路接地，使得整條線路都為低電平0伏。開漏輸出一般應用在I2C、SMBUS通訊等需要“線與”功能的總線電路中。除此之外，還用在電平不匹配的場合，如需要輸出5伏的高電平，就可以在外部接一個上拉電阻，上拉電源為5伏，并且把GPIO設置為開漏模式，當輸出高阻態時，由上拉電阻和電源向外輸出5伏的電平。

序號③是GPIO輸出數據寄存器組，前面提到的雙MOS管結構電路輸入信號，就是由這個寄存器組中的GPIOx_ODR提供的，因此我們通過修改輸出數據寄存器的值就可以修改GPIO引腳的輸出電平。而“置位/復位寄存器GPIOx_BSRR”可以通過修改輸出數據寄存器的值從而影響電路的輸出。

序號④是連接MCU片內外設和GPIO引腳的復用功能輸出模塊，通過此功能可以將GPIO引腳用作指定外設功能的一部分，算是GPIO的第二用途。從其它外設引出來的“復用功能輸出信號”與GPIO本身的數據據寄存器都連接到雙MOS管結構的輸入中，通過內部開關切換選擇。例如我們使用USART串口通訊時，需要用到某個GPIO引腳作為通訊發送引腳，這個時候就可以把該GPIO引腳配置成USART串口復用功能，由串口外設控制該引腳發送數據。

序號⑤是輸入數據寄存器組，位于GPIO結構框圖的上半部分，GPIO引腳經過內部的上、下拉電阻，可以配置成上/下拉輸入，然后再連接到施密特觸發器，信號經過觸發器后，模擬信號轉化為0/1數字信號，然后存儲在“輸入數據寄存器GPIOx_IDR”中，通過讀取該寄存器就可以獲取GPIO引腳的電平狀態。

序號⑥是連接MCU片內外設和GPIO引腳的復用功能輸入模塊，與序號④類似，在“復用功能輸入模式”時，GPIO引腳的信號傳輸?shù)街付ㄆ瑑韧庠O，由該外設讀取引腳狀態。例如我們使用USART串口通訊時，需要用到某個GPIO引腳作為通訊接收引腳，這個時候就可以把該GPIO引腳配置成USART串口復用功能，由串口外設控制該引腳接收外部數據。

序號⑦是用于ADC采集電壓輸入通道的專用“模擬輸入”功能，由于ADC外設要采集到原始的模擬信號，所以輸入信號不經過施密特觸發器，因為經過施密特觸發器后信號只有0/1兩種狀態。類似地，當GPIO引腳作為“模擬輸出”功能用于DAC模擬電壓輸出通道時，模擬信號輸出也不經過雙MOS管結構而直接輸出到GPIO引腳。

GPIO工作模式總結

根據上述結構分析，可以總結出在固件庫中GPIO可以配置成如下8種工作模式，且大致歸為三類。

//Configuration Mode enumeration

typedef enum

GPIO_Mode_AIN = 0x0, //模擬輸入

GPIO_Mode_IN_FLOATING = 0x04, //浮空輸入

GPIO_Mode_IPD = 0x28, //下拉輸入

GPIO_Mode_IPU = 0x48, //上拉輸入

GPIO_Mode_Out_OD = 0x14, //開漏輸出

GPIO_Mode_Out_PP = 0x10, //推挽輸出

GPIO_Mode_AF_OD = 0x1C, //復用開漏輸出

GPIO_Mode_AF_PP = 0x18 //復用推挽輸出

} GPIOMode_TypeDef;

第一類是輸入模式(模擬/浮空/上拉/下拉)，在輸入模式時，施密特觸發器打開，輸出被禁止，可通過輸入數據寄存器GPIOx_IDR讀取I/O狀態。其中輸入模式，可設置為上拉、下拉、浮空和模擬輸入四種。上拉和下拉輸入很好理解，默認的電平由上拉或者下拉決定。浮空輸入的電平是不確定的，完全由外部的輸入決定，一般接按鍵的時候用的是這個模式。模擬輸入則專用于ADC采集。

第二類是輸出模式(推挽/開漏)，在推挽模式時雙MOS管以輪流方式工作，輸出數據寄存器GPIOx_ODR可控制I/O輸出高低電平。開漏模式時，只有N-MOS管工作，輸出數據寄存器可控制I/O輸出高阻態或低電平。輸出速度可配置，此處的輸出速度即I/O支持的高低電平狀態最高切換頻率，支持的頻率越高，功耗越大。在輸出模式時施密特觸發器是打開的，即輸入可用，通過輸入數據寄存器GPIOx_IDR可讀取I/O的實際狀態。

第三類是復用功能模式(推挽/開漏)，復用功能模式中，輸出使能，輸出速度可配置，可工作在開漏及推挽模式，但是輸出信號源于其它外設，輸出數據寄存器GPIOx_ODR無效;輸入可用，通過輸入數據寄存器可獲取I/O實際狀態，但一般直接用外設的寄存器來獲取該數據信號。

以上各類型的GPIO口每一個都可以自由編程，此外，CKS32F107的很多IO口都是5V兼容的，這些IO口在與5V電平的外設連接的時候很有優勢，具體哪些IO口是5V兼容的，可以從該芯片的數據手冊管腳描述章節查到(I/O Level標FT的就是5V電平兼容的)。

GPIO寄存器

CKS32的GPIO口寄存器必須要按32位字被訪問，每個IO端口都有7個寄存器來控制。分別是：配置模式的2個32位的端口配置寄存器CRL和CRH;2個32位的數據寄存器IDR和ODR;1個32位的置位/復位寄存器BSRR;一個16位的復位寄存器BRR;1個32位的鎖存寄存器LCKR。如果想要了解每個寄存器的詳細使用方法，可以參考《CKS32F107參考手冊》。

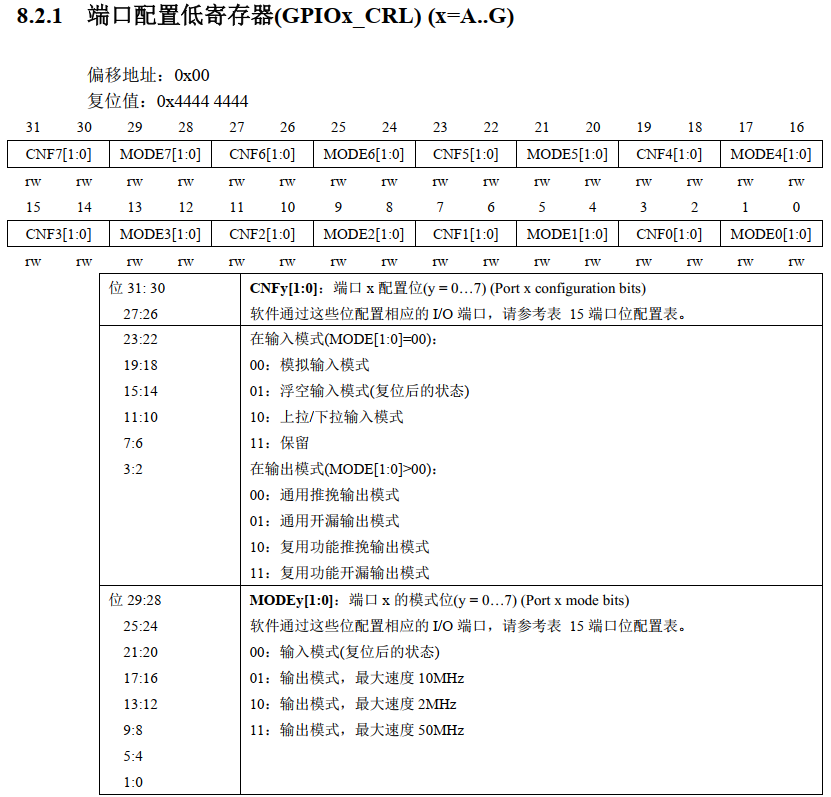

(1)CRL和CRH控制著每個IO口的模式及輸出速率,本文以CRL為例，看看端口低配置寄存器的描述，如下圖所示。該寄存器的復位值為0x44444444，從圖中可以看到，復位值其實就是配置端口為浮空輸入模式。從下圖還可以得出：CRL控制著每組IO端口的低8位模式。每個IO端口的位占用CRL的4個位，高兩位為CNF，低兩位為MODE。這里我們可以記住幾個常用的配置，比如0x0表示模擬輸入模式(ADC用)、0x3表示推挽輸出模式(做輸出口用，50M速率)、0x8表示上/下拉輸入模式(做輸入口用)、0xB表示復用輸出(使用IO口的第二功能，50M速率)。CRH的作用和CRL完全一樣，只是CRL控制的是低8位輸出口，而CRH控制的是高8位輸出口。這里我們對CRH就不做詳細介紹了。

圖3 GPIOx_CRL寄存器

(2)IDR是一個端口輸入數據寄存器，低16位有效。該寄存器為只讀寄存器，并且只能以16位的形式讀出。該寄存器各位的描述如下圖所示：

圖4 GPIOx_CRL寄存器

(3)ODR是一個端口輸出數據寄存器，也只用了低16位。該寄存器為可讀寫，從該寄存器讀出來的數據可以用于判斷當前IO口的輸出狀態。而向該寄存器寫數據，則可以控制某個IO口的輸出電平。該寄存器的各位描述如下圖所示：

圖5 GPIOx_CRL寄存器

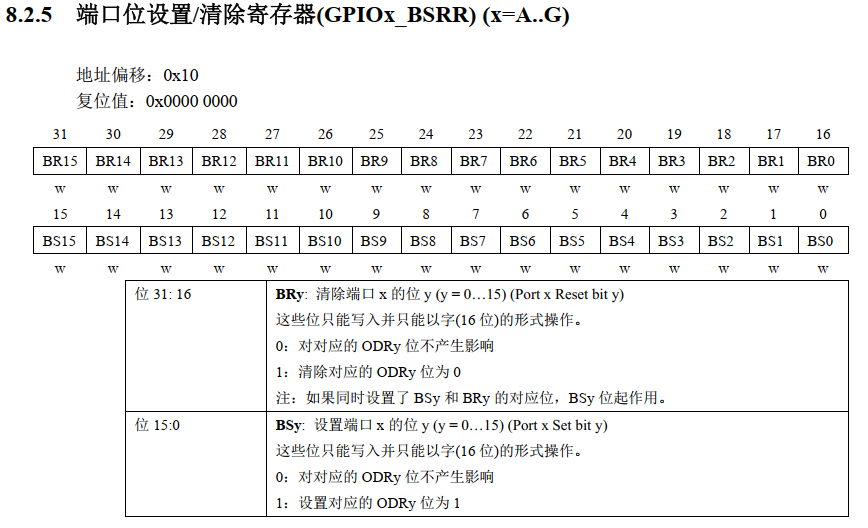

(4)BSRR寄存器是端口位設置/清除寄存器。該寄存器和ODR寄存器具有類似的作用，都可以用來設置GPIO端口的輸出位是1還是0。

圖6 GPIOx_CRL寄存器

通過固件庫操作GPIO

CKS32F107系列GPIO相關的函數和定義分布在固件庫文件cks32f10x_gpio.c和頭文件 cks32f10x_gpio.h文件中。在固件庫開發中，操作寄存器CRH和CRL來配置IO口的模式和速度是通過GPIO初始化函數完成的。

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

這個函數有兩個參數，第一個參數是用來指定GPIO，取值范圍為GPIOA~GPIOG。第二個參數為初始化參數結構體指針，結構體類型為GPIO_InitTypeDef。結構體的定義如下：

typedef struct

uint16_t GPIO_Pin;

GPIOSpeed_TypeDef GPIO_Speed;

GPIOMode_TypeDef GPIO_Mode;

}GPIO_InitTypeDef;

下面通過一個GPIO初始化實例來講解這個結構體的成員變量的含義。代碼的意思是設置GPIOB的第5個端口為推挽輸出模式，同時速度為50M。結構體GPIO_InitStructure的第一個成員變量GPIO_Pin用來設置是要初始化哪個或者哪些IO口;第二個成員變量GPIO_Mode是用來設置對應IO端口的輸出輸入模式;第三個參數是IO口速度設置。

GPIO_InitTypeDef GPIO_InitStructure;

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //PB5端口配置

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽輸出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz

GPIO_Init(GPIOB, &GPIO_InitStructure); //根據設定參數配置 GPIO

在固件庫中操作IDR寄存器讀取IO端口數據是通過GPIO_ReadInputDataBit函數實現的。比如我要讀GPIOA5的電平狀態，那么方法是：

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5);

在固件庫中設置ODR寄存器的值來控制IO口的輸出狀態是通過函數GPIO_Write來實現的，該函數一般用來一次性往一個GPIO的多個端口設值。

void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

該寄存器通過舉例子可以很清楚了解它的使用方法。例如你要設置GPIOA的第1個端口值為1，那么你只需要往寄存器BSRR的低16位對應位寫1即可。該寄存器往相應位寫0是無影響的，所以我們要設置某些位，我們不用管其他位的值。

GPIOA->BSRR=1<< 1;

在固件庫中，通過BSRR和BRR寄存器設置GPIO端口輸出是通過函數GPIO_SetBits()和函數GPIO_ResetBits()來完成的。在多數情況下，我們都是采用這兩個函數來設置GPIO端口的輸入和輸出狀態。
