投影延遲低至1ms以下，控制器體積縮小90%｜TI DLPC8445帶來DLP技術重大革新

1987年，TI的Dr. Larry 博士發布了DLP（Digital Light Processing）技術。這是投影儀中最為核心的關鍵技術，該技術利用數百萬個微鏡陣列反射光線來生成圖像。DLP投影儀通過光源（如燈泡或激光）照射到這些微鏡上，微鏡根據數字信號的指示傾斜，從而將光線投射到屏幕上，形成高質量的圖像或視頻。

因為能夠投射出更大尺寸的畫面，給予用戶更為沉浸的體驗，因此投影儀在影院中成為了首選。1999年上映的《星球大戰 1：幽靈的威脅》中便首次采用了 DLP Cinema，這一歷史性的時刻至今已整整 25 年，目前全球90%的數字影院均采用DLP放映技術。

同時，隨著TI多年來在DLP技術上的不斷開拓，投影儀也從影院走入了終端消費者市場。目前投影儀已經可以實現媲美顯示器的色彩、亮度和延遲體驗，因此在家庭的消費場景中也開始普及開來。

然而對于極致的游戲玩家來說，投影儀的顯示輸入延遲仍然難以提供令人滿意的高速動作類游戲體驗，這在快速反應和精確操作至關重要的情況下尤為明顯。而像VRR這類游戲顯示器所必備的技術支持，目前投影儀也都均無法支持。

而這一桎梏已經被TI最新的DLP控制器——DLPC8445所打破，通過首次將延遲降低至1ms之內，以及對于VRR技術的首次支持，4K游戲投影儀有望將會超越游戲顯示器，真正成為硬核玩家的首選。

DLPC8445：亞毫秒級的時延和VRR技術首次引入

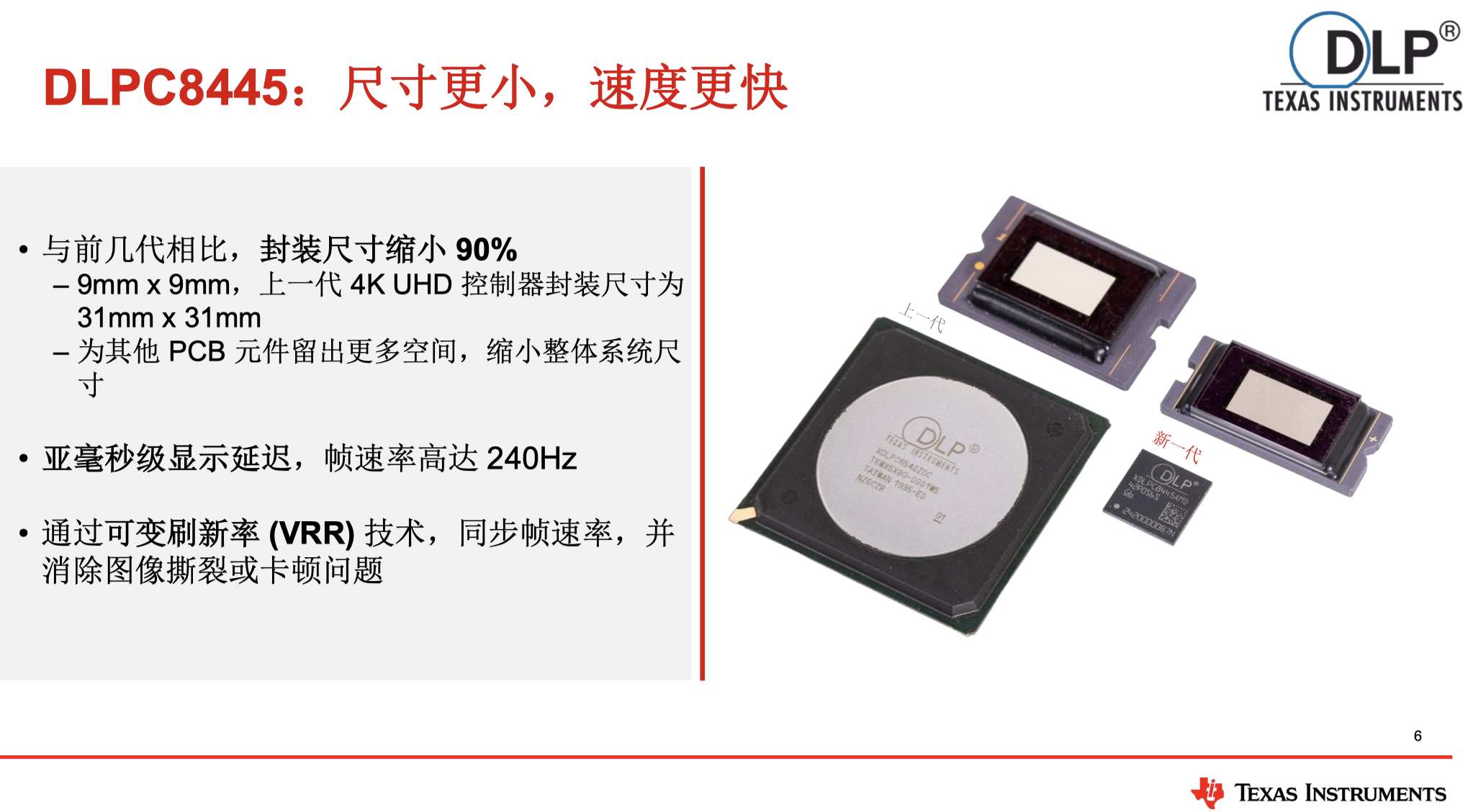

據悉，TI最新發布的DLPC8445 驅動器為4K高清投影儀的設計實現了設備的小型化、低功耗以及更快響應速度。新控制器的尺寸僅為9mm×9mm，相當于一塊小型橡皮擦的大小，是目前4K驅動平臺中體積最小的驅動芯片。相比上一代4K驅動控制器，DLPC8445的體積僅為其十分之一，這可以大幅縮減了客戶的PCB電路板的尺寸，賦予開發人員更大的設計靈活性和便利性。它不僅能夠呈現更大的圖像畫面和更廣的色域，還大幅提升了圖像質量。

同時，DLPC8445具備亞毫秒級的顯示延遲，確保從輸入信號到屏幕顯示的圖像處理時間低于1毫秒，同時支持超過240Hz的高幀率刷新能力。這種低延遲和高刷新率的組合，對于高速動作類游戲至關重要，能夠提供流暢的游戲體驗和即時的視覺反饋，有效提升游戲玩家的操作精度。

“顯示延遲的核心在于界定信號自輸入至最終顯示所歷經的時間差。理想狀態下，輸入信號應能即時轉化為視覺呈現。在此過程中，TI致力于優化從前端信號處理至 DLPC8445 驅動接收，再到該驅動完成圖像、數據處理及格式轉換，并最終由 DMD 實現顯示的整個流程，力求將顯示延遲壓縮至極致?！钡轮輧x器 DLP 顯示產品部門產品線經理Seema Deshpande在發布會上分享到，“DLPC8445 采用了革命性的緩存技術，該技術與 DMD 微鏡芯片的高速響應能力相得益彰。DMD 以其卓越的響應速度著稱，而創新的緩存技術則進一步加速了數據處理流程，二者合力實現了亞毫秒級的超低時延表現。這意味著，在顯示過程中，用戶幾乎能同步感知到輸入信號的變化。雖然游戲投影市場對低時延要求很高，但實際上這并不是唯一的應用場景，在家庭影院及各類投影顯示應用中，用戶對時延的敏感度也日益增強，希望獲得更好的觀影體驗。DLPC8445 所提供的低時延、亞毫秒級驅動能力，正是滿足這一市場需求的關鍵所在?！?

此外，DLPC8445首次在驅動平臺中引入了可變刷新率技術（VRR），這對于處理不同游戲設備之間的刷新率差異極為重要。VRR技術能夠智能調節投影畫面的刷新率，與游戲設備的幀率同步，避免因幀率不匹配導致的畫面延遲、撕裂和卡頓現象，進一步優化了游戲體驗?？傮w而言，DLPC8445為高幀率、低延遲應用場景中的技術挑戰提供了全面解決方案，顯著提升了用戶的極致體驗。

“以高速騎行場景中的緊急剎車為例，我們的驅動必須迅速捕捉并精準呈現這一動態變化，這對 DLPC8445 的緩存架構及算法處理能力提出了極高的挑戰。而可變刷新率 (VRR) 技術的引入解決了外接設備多樣化刷新率需求下的同步難題，無論輸入設備的刷新率如何波動，DLPC8445 都能憑借其創新的緩存架構與算法優化，實現刷新率的即時匹配與同步，為用戶帶來無縫、幾乎零時延的視覺享受。這一特性不僅在游戲與觀影領域大放異彩，更有望在未來高速光學控制的工業應用中展現其獨特優勢?！盨eema Deshpande分享到。

0.47 英寸4K芯片組：助力客戶小型化+低功耗的4K UHD投影設計

為了縮短客戶開發周期，降低開發成本。TI將DLP技術以芯片組的方式提供，包含了DMD控制器、DMD驅動器和DMD三大主要器件。提供完整的芯片組解決方案可以確保系統內部組件的兼容性，減少集成中的潛在問題?？蛻舨恍枰獜念^開始設計和調試每一個組件，而是可以直接使用這些已經優化和匹配的芯片組，快速實現產品的開發和上市。

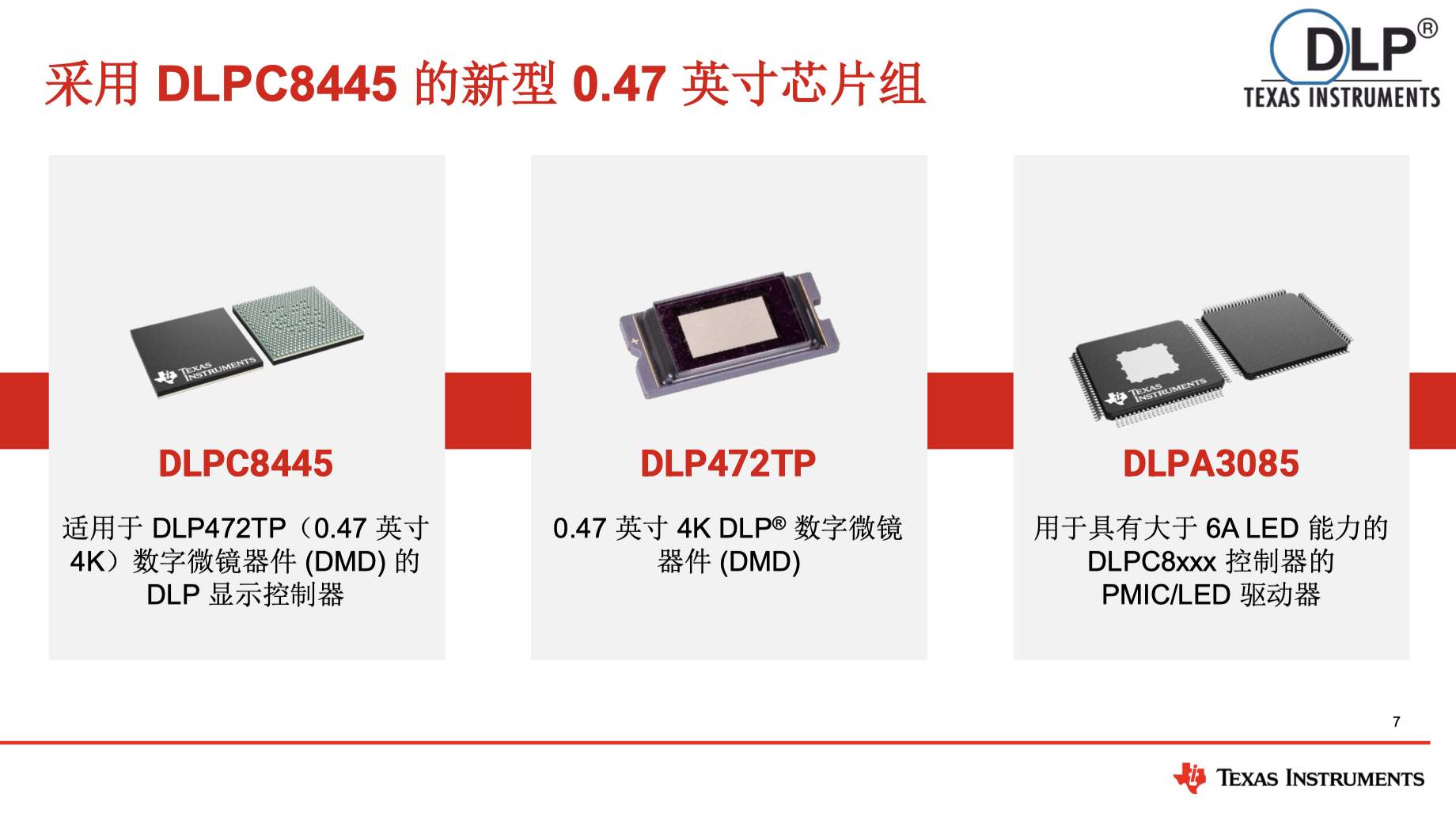

隨著新的控制器DLPC8445同步推出的包括DMD “DLP472TP”和DMD驅動器 “DLPA3085”，三者共同構成了一個全新的0.47英寸4K DLP芯片組。其中DLPC8445負責管理和控制DMD的操作，使其能夠生成高分辨率的4K圖像。DLP472TP是0.47英寸的4K DLP®數字微鏡器件（DMD），利用微鏡的傾斜來反射光線用于生成4K分辨率的投影圖像。DLPA3085是一個PMIC（電源管理集成電路）/LED驅動器，用于支持大于6A LED的電力需求。它與DLPC8xxx控制器配合使用，為系統提供穩定的電源管理和LED驅動能力。值得一提的是，DLPC8445相比前一代同樣4K的驅動芯片，它的功耗得到極大的降低和性能的提升。

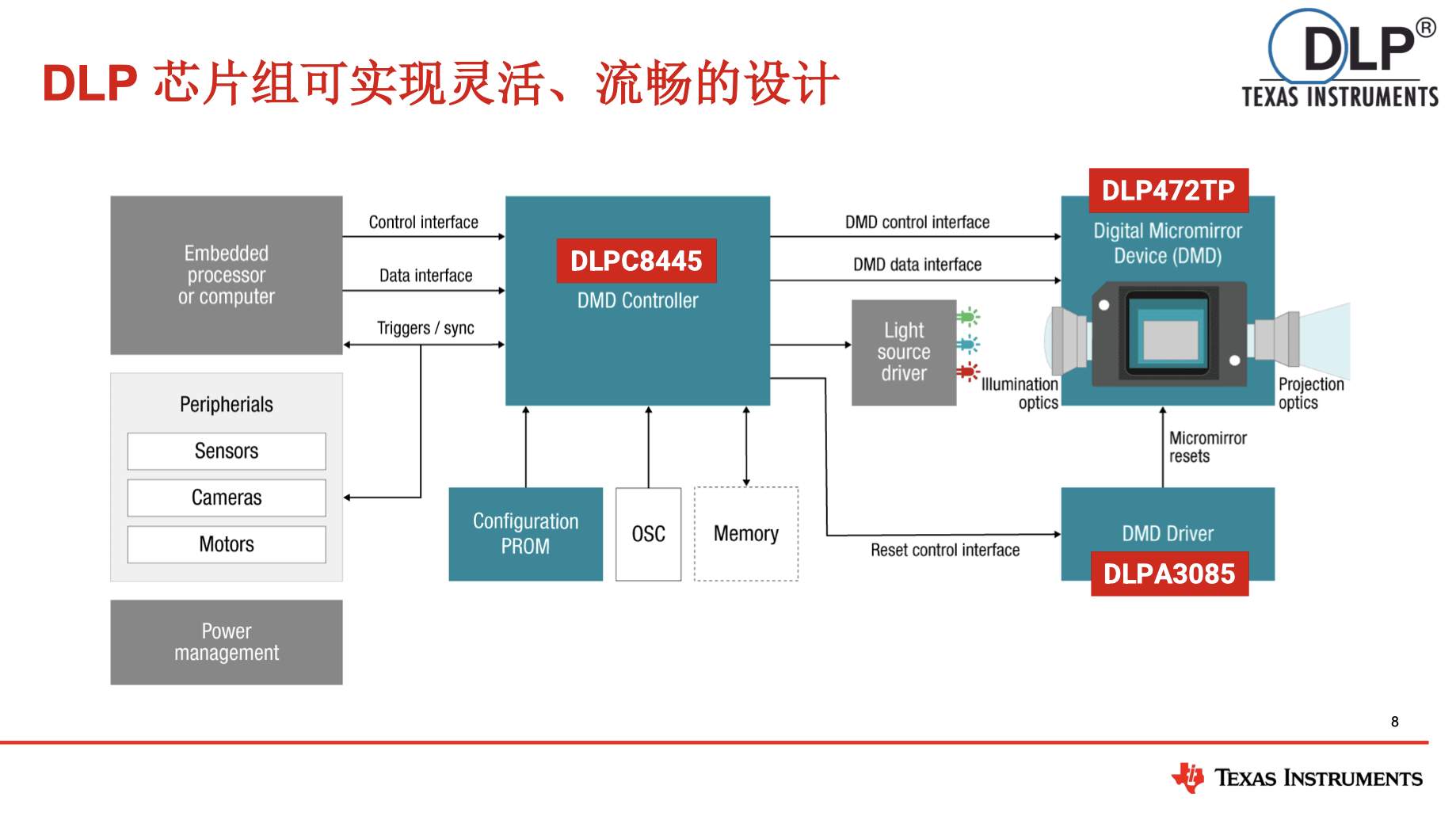

在典型的DLP的系統架構中， 前端的視頻處理芯片負責生成視頻流，經 DLPC8445 精細處理后，轉換為 DMD 可識別的數據格式，構建出高效運作的系統框架。除此之外，DLPC8445 驅動器也可以和智能手機、平板電腦移動電子設備做數據接口，通過它專有的移動數據接口來接收它輸入的數據，送到 DMD 做顯示。

“由高反光率的數字微鏡的DLP472TP是整個系統的核心，而我更愿意把 DLPC8445 驅動控制器當成系統的大腦，由它來做相關的處理和控制。”Seema Deshpande解釋到，“這個芯片組可以通過 DLPC8445 實現數據處理與控制，整合圖像數據、傳感器信息及外圍輸入，依據應用環境靈活調整控制策略。系統關鍵在于電源管理與數據處理，DLPC8445 與 DLPA3085 協同保障供電穩定與電壓精確，同時提供多種數字視頻數據格式?！?

制程+架構+算法三重演進，布局DLP技術廣闊應用前景

DLP技術在過去的30年間，保持了長效的競爭力，并且隨著近年來智能汽車、高端游戲和智慧工業等應用的創新，迎來了更廣闊的應用前景。而DLP技術能夠保持這種長效競爭力的關鍵，來自TI對于DLP控制器上制程、架構和算法上的三重演進，持續創新。

“性能提升的同時降低功耗是蠻有挑戰的。但是我們利用目前不斷在投入的新的工藝制程節點，在整個系統架構上做很多創新的設計，才能保證這個 90%的尺寸的縮減?！盨eema講到，“DLPC8445里也有了一些圖像融合的算法，能夠搭配外面的 Cameras、Sensors 自動地做圖像校正，包括顏色校正等。TI 會持續研究怎么樣通過控制器算法方面的創新，能夠帶來更好的顯示效果的提升。這也是我們會持續關注和投入的地方?！?

而因為強大的市場份額，因此也能夠更準確的捕獲到市場需求的方向，有針對性地進行產品定義和潛在應用方向開拓?！拌b于新興應用場景的不斷涌現及對性能要求的日益提升，我們在驅動技術的研發上將持續加大投入，力求滿足市場多樣化的需求。同時，我們也和客戶做了非常密切的溝通，怎么樣保證我們的投入能夠最大程度反映客戶的訴求?！?
