無論是開發可穿戴設備還是工業電池供電設備，在最小化功耗的同時最大化范圍和穩健性都至關重要。優化 RF 性能可提高靈活性，并在尺寸、電池壽命和 RF 性能之間實現更具吸引力的權衡。

優化射頻性能后，產品開發團隊可以考慮降低發射功率以延長電池壽命，或減少電池容量以減小產品尺寸，或者完全依靠收集的電能運行并完全消除電池。

鏈路預算和路徑損耗

那么，哪些因素決定了射頻范圍和性能?讓我們從檢查鏈路預算開始。鏈路預算是發射信號強度與接收器所需的最小信號之間的差值，等于最大范圍內所有源的總損耗。鏈路預算最簡單的公式是(圖 1)：

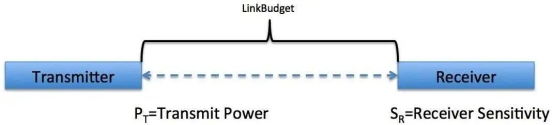

圖 1：LinkBudget 基本元素

對于典型的 LoRa 無線電實現：

此配置提供 150dB 的鏈路預算。

在使用路徑損耗計算估算范圍之前，還需要考慮其他因素：

· 發射機天線增益(以 dB 為單位)如果為正，則會增加鏈路預算

· 接收天線增益(以 dB 為單位)如果為正，則會增加鏈路預算

· 發射機輸出和天線之間的損耗會降低鏈路預算

· 接收器輸入和天線之間的損耗會降低鏈路預算

考慮到所有這些因素，就可以提供可用于路徑損耗的鏈路預算(圖 2)：

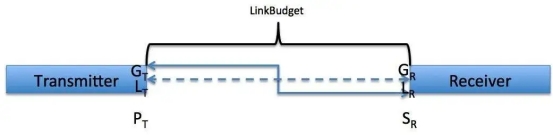

圖 2：LinkBudget 中間元素

天線增益通常以 dB 表示，相對于全向天線 (dBi)，即在所有方向上均勻輻射的天線。通常，天線數據表會指定“峰值增益”，表示天線在最佳方向上的輻射效果，以及“平均增益”，表示天線在所有方向上的平均有效輻射。通常，除非可以控制設備的方向以實現“峰值增益”，否則應使用平均增益。平均天線增益相當于效率，因此，平均增益為 -3dB 的天線效率為 50%，這是一種更直觀的方式來可視化天線性能的影響。天線增益(發射器或接收器)為 -4dB 是緊湊型 LoRa 設備的典型值。如果精心緊湊地實施，接收器和發射器的損耗應分別約為 1dB。但是，如果天線與發射器和接收器電路的匹配度不高，損耗可能會更高。

只有當發射器的輸出阻抗與發射器看到的輸入阻抗“負載”緊密匹配時，功率才能有效地從發射器傳輸?shù)教炀€。該負載包括 PCB 走線、天線和連接到發射器輸出引腳的 RF 路徑中的任何組件。通常，有一個匹配電路用于將天線阻抗(在所需頻率下)轉換為 PCB 上的傳輸線特性阻抗，另一個匹配電路用于將 PCB 傳輸線阻抗(通常為 50Ω)轉換為發射器的最佳阻抗。如果天線和放大器匹配不佳，則發射信號將無法有效地傳輸?shù)教炀€，從而縮小范圍。當匹配不佳時，發射器將消耗更多電流，縮短電池壽命，并可能產生更多的諧波。額外的諧波輻射加劇了監管審批的挑戰，可能需要額外的濾波來緩解——這會增加 PCB 面積、增加損耗并增加成本。

將典型數字與上面提到的 LoRa 示例相結合得出(圖 3)：

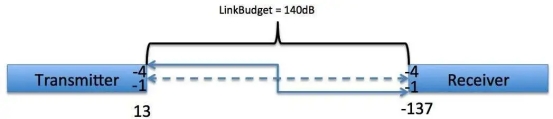

圖 3：LinkBudget 詳細元素

應從鏈路預算中至少減去 6dB，以便為實際條件和操作穩健性提供余量。因此，在此示例中，最大范圍內的傳播損耗約為 134 dB。

開發團隊的決策直接影響鏈路預算的許多組成部分，團隊可以做出權衡以增加范圍或降低功耗。選項包括增加發射器輸出功率或天線增益、提高接收器靈敏度或最大限度地減少損耗。這些選擇可能會增加無線電實現、電池或天線的尺寸和成本，但重要的是要認真考慮每個決策對性能的影響。優化性能可能會在監管功率限制內實現所需范圍或被迫在范圍上做出妥協以保持在允許的范圍內之間產生差異。

在開發可穿戴設備時，這些權衡可能尤其困難，因為可穿戴設備的尺寸和成本受到極大限制，需要最長的電池壽命和最小的尺寸，并且還受到監管 (FCC、RED) 要求的進一步限制，以盡量減少用戶吸收的射頻能量，即“比吸收率”或 SAR。運營商和行業要求進一步復雜化了蜂窩設備，這些要求需要高度優化的天線性能和高發射功率(與藍牙或 WiFi 相比)，同時仍滿足 SAR 限制。在商業上可行的封裝內滿足這些要求極具挑戰性。

接收器靈敏度

開發團隊對接收器靈敏度的影響不太明顯。接收器靈敏度由無線電調制、比特率和接收器實現的細節決定。一如既往，更大、功率更高、更昂貴的接收器通常性能更好。降低比特率是提高接收器靈敏度的另一種方法。

下表 1 說明了調制和比特率如何影響接收器性能。請記住，負靈敏度越小/越大越好：

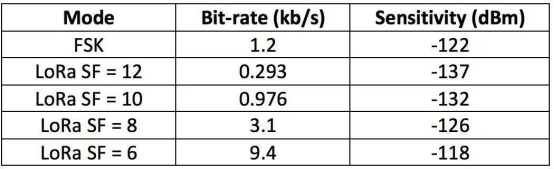

表 1：FSK 和 LoRa 比特率與靈敏度

LoRa 擴頻因子(SF)表示用于傳輸數據的物理層 CHIRP 的持續時間。擴頻因子越大，CHIRP 越長，比特率越低。

通過確保傳輸?shù)臄?shù)據量最少，開發團隊可以優化系統設計，以最小化所需的比特率，從而提高靈敏度和范圍。通過在接收器功耗、尺寸或成本方面進行額外投資，也可以提高靈敏度。例如，添加額外的濾波器或低噪聲放大器。降低比特率將增加傳輸時間并可能縮短電池壽命。最小化所需的吞吐量還可以最小化所需的傳輸時間(在任何比特率下)，并允許團隊在平衡范圍、傳輸時間和電池壽命的同時最大化靈敏度。對于固定的傳輸功率，更高的比特率會產生更短的傳輸時間，但范圍更短，這為團隊提供了另一種權衡，可用于平衡 RF 性能與其他要求。如果通過最大化發射機效率、接收機靈敏度和天線增益來優化射頻實現，那么多余的鏈路預算也可以“花費”在較便宜的組件或性能較低的天線上，以實現更理想的產品外觀或降低發射機功率以延長電池壽命。

上述討論假設無線電實現符合制造商的規格。要達到這一性能水平，必須遵守制造商的建議，并盡量減少會降低性能的干擾源。同樣，產品開發團隊必須在性能與尺寸和成本之間進行權衡。考慮常見的噪聲源和緩解技術：

· 來源

· 處理器，尤其是外部存儲器總線

· 開關電源

· 隔離 RS-485/232 驅動器

· 顯示器和視頻驅動程序

· D 類音頻放大器

· 電機驅動器

· 減輕

· 屏蔽罐和屏蔽電纜

· 附加濾波器和放大器

· 額外的 PCB 層

· 線路終端和斜率控制

這些緩解措施中的大多數都會增加產品成本和尺寸，但如果它們能夠擴大范圍或降低其他成本或尺寸(例如更小或更弱的電池)，則可能是合適的選擇。還應考慮積極緩解潛在問題，以最大限度地降低監管測試失敗的風險并縮短上市時間。解決和預防噪音將最大限度地提高實際靈敏度，從而實現最大范圍和最小發射功率。

范圍和傳播

既然我們已經討論了如何優化系統性能，那么讓我們討論一下傳播和范圍估計。在理想情況下，通常稱為“自由空間”，信號從天線向各個方向傳播，沒有反射、大氣折射或吸收。在這種情況下，損耗由以下公式給出(圖 4)：

其中f 是頻率(單位為兆赫)，d 是距離(單位為公里)。

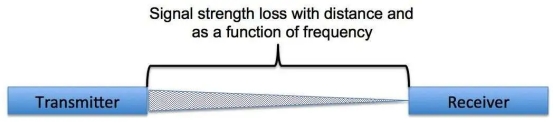

圖 4：距離和頻率上的信號損耗

請注意，頻率是該等式的關鍵組成部分，降低頻率可減少損耗。如果其他所有條件保持不變，將頻率從 2.4Ghz(藍牙、WiFi)降低到 900Mhz 可將路徑損耗降低 9dB，并且范圍應增加一倍以上。理解這一點揭示了另一個權衡——降低信號頻率可以增加范圍。但是，對于給定的音量，天線效率會隨著頻率的降低而降低，這可能會抵消較低頻率帶來的部分好處。

不幸的是，現實世界中的范圍受到許多其他因素的影響，例如各種障礙物的反射和吸收?，F(xiàn)實世界中有各種傳播模型，大多數基于經驗數據集。Okumura -Hata 模型是一個不錯的選擇，它為各種環境(城市、郊區、農村)和各種天線高度提供了選項。在農村或開放環境中，路徑損耗公式為(圖 5)：

在哪里：

h B = 基站天線高度。單位：米

h M = 移動站天線高度。單位：米

f = 傳輸頻率。單位： 兆赫 (MHz)

C H = 天線 高度校正系數

d = 基站與移動站之間的距離。單位：公里。

基于之前的 LoRa 示例并使用此處提供的 IEEE 工作表，HATA 模型預測當天線距離地面 2 米時，3 公里處的路徑損耗為 134dB。

功耗權衡

除了上面提到的一階權衡(發射機功率、比特率與傳輸時間和靈敏度、降噪、成本、尺寸)之外，還有許多其他考慮因素可以最大限度地降低功耗。無論是在接收模式還是發射模式下，最大限度地縮短無線電接通時間都是最大限度延長電池壽命的關鍵。雖然直觀地看，發射會消耗大量能量，但由于需要進行大量信號處理，許多現代接收器的功耗與發射機功率相當。必須精心設計無線協議和同步算法，以確保快速可靠的同步、頻率對齊和最短接通時間。使用更高精度的晶體可以最大限度地降低時間或頻率錯位的風險，并確保無線電更快地“鎖定”。最大限度地減少噪音和重發，尤其是考慮到溫度和老化時。必須特別注意初始精度、所需溫度范圍內的精度以及老化引起的頻率漂移，以確保您的設計能夠長期工作。

優化無線協議只是一個例子。應仔細考慮所有觸發設備偏離最低功耗狀態的事件，包括與所有輸入、輸出以及任何“指示器”或 UI 元素的交互。只要有可能，就應在每個喚醒周期處理多個事件，以盡量減少喚醒周期的頻率。同樣，必須在更高的時鐘速度之間進行功耗權衡，這會導致更高的功耗，但持續時間較短;而較低的時鐘速度會導致更長的持續時間內更低的功耗。

電源設計的各個方面也必須考慮。最先進的開關電源已經有了很大的改進，但當負載只有幾微安時，例如當設備在傳輸之間處于休眠狀態時，仍然效率低下。然而，非常低的靜態線性穩壓器通常具有令人驚訝的差的瞬態響應特性，因此必須仔細考慮這些組件。

通常，在低功耗狀態下，許多子電路都會關閉，但是，必須檢查每條 IO 線的狀態和子電路之間的連接，以確保沒有活動信號連接到已斷電的組件，否則會出現意外的漏電流(可能是幾毫安)，并且由于漏電流部分為某些組件供電，可能會出現意外行為。

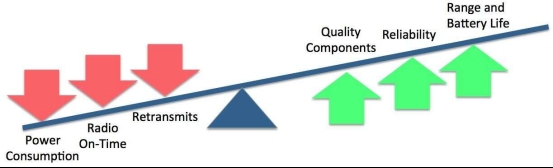

圖 6：優化無線電設計時需要考慮的因素和權衡因素

總之，應該清楚的是，為了最大限度地提高范圍和電池壽命，必須考慮設備的幾乎所有方面。設備的尺寸限制了天線效率、電池容量和 PCB 面積，以實現最佳 RF 實現。RF 電路的設計是否合理限制了范圍，如果設計不當，會縮短電池壽命。同樣，在設計操作狀態時投入的精力，以最大限度地延長睡眠時間并最大限度地縮短空中時間，可以增加范圍并延長電池壽命。實際產品開發需要不斷協商，以實現技術優化和商業上可行的尺寸、成本和性能(圖 6)。
