一、直流電源分析

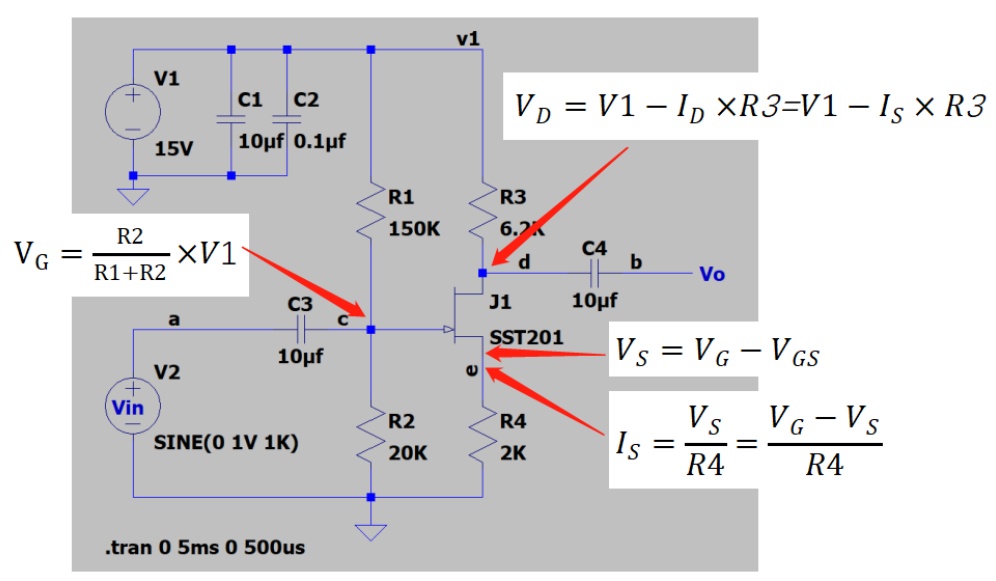

下圖是源極接地放大電路。分析它的直流點位是多少？此時交流信號是不存在的，即V2=0V。

對于FET而言，沒有柵極電流流過，因此J1的柵極直流電壓VG是電源電壓V1被R1和R2分壓后電壓。

如果此處不是FET，而是BJT，由于有基極電流存在，因此實際的基極電壓要比R1和R2的分壓低一點。

源極電壓VS是

流過源極的直流電流IS是

漏極的直流電位VD是從電源電源V1減去V3上的壓降。因?yàn)槁O電流和源極電流一樣，即ID=IS。因此漏極電壓為

直流電壓總結：

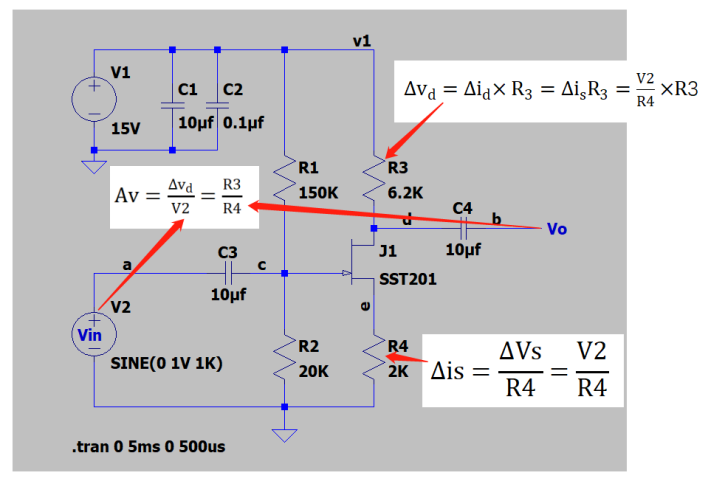

1.2 交流電壓放大倍數

上圖的放大電路，只會將柵極的交流信號進行放大，不對直流信號進行放大。交流信號來自V2。它是通過耦合電容C3直接加到柵極上的。當VGS是一個固定值時，柵極的交流信號V2保持不變的傳遞到源極上，即V2=△Vs。因此由V2引起的源極交流電流為

因?yàn)闆]有柵極電流，所以源極交流電流△is和漏極交流電流△id是相等的。由△id在漏極電阻R3上產生交流電壓降△vd。

電路放大倍數

據此可以看出：源極接地放大電路的電壓放大倍數與FET的Vgs和gm無關。僅有R3和R4的比值決定。不過因?yàn)椴煌蔚腇ET的gm有差異，因此嚴格來說放大倍數還是和Vgs及gm有關。

交流電壓總結：

由于源極接地放大電路的電壓放大倍數Av與Vgs和gm無關，因此理論上無論那種FET器件用于同樣的放大電路，結果是一樣的。

但是我實際測試下來，不同型號的JFET、MOSFET還是有差異的。要么是放大倍數不同，要么是放大后的波形有畸變。將JFET更換為BJT（2N2222），放大倍數會不同。

二、直流電源如何增加電流

直流電源的電流大小是一個關鍵參數，它決定了電源能夠提供的能量和功率輸出。當我們需要增加直流電源的電流時，可以采用以下幾種方法：

1、電阻調整

通過在直流電源回路中串入可變電阻來調整電流的大小。這種方法簡單易行，但精度和穩定性有限。通過調節電阻值，可以改變電流的大小以滿足不同設備的需要。

2、電感器調整

利用電感器的磁滯效應來調整電流大小。通過改變電感器的匝數或磁芯材料，可以調整電感量，進而影響電流大小。這種方法適用于較大電流的應用場景。

3、變壓器調整

利用變壓器的匝數比來調整電流大小。通過改變變壓器的匝數比，可以改變輸出電流的大小。這種方法適用于多電壓輸出的場景，能夠?qū)崿F(xiàn)電壓和電流的獨立調節。

4、集成運放調整

利用集成運算放大器（Op-Amp）來調整電流大小。通過在集成運放中引入負反饋電路，可以精確地控制輸出電流的大小。這種方法具有高精度和穩定性，但成本相對較高。

5、PWM控制技術

采用脈寬調制（PWM）技術來調整電流大小。PWM技術通過控制脈沖寬度來調節平均電流的大小。通過調節占空比，可以實現高精度的電流調節。這種方法廣泛應用于開關電源、電機控制等領域。
