一、?單穩態多諧振蕩器

?單穩態多諧振蕩器（Monostable Multivibrator）?是一種特殊的電子電路，也被稱為單穩態脈沖發生器。它的工作原理是利用電容充電和放電的時間常數不同，通過控制電容充電和放電的時間的不同，實現在電路中產生單個周期的穩態脈沖，也可以產生多個頻率的穩定脈沖。單穩態多諧振蕩器由一個觸發器、一個電容器和兩個穩壓二極管組成。當輸入觸發信號時，該信號使觸發器切換，并使穩壓二極管充電和放電電路中的電容器經歷不同的時間常數，從而在輸出端產生固定寬度和持續時間的穩態脈沖信號。

單穩態多諧振蕩器與雙穩態多諧振蕩器不同，它只有一個穩定狀態和一個暫穩態。在沒有外部觸發信號的情況下，單穩態多諧振蕩器會保持在它的穩定狀態。然而，當單穩態多諧振蕩器接收到一個觸發信號時，它會從穩定狀態轉變到暫穩態，并在一段預定的時間后自動返回到穩定狀態。這個預定的時間通常被稱為單穩態多諧振蕩器的時間常數或延時時間，由電路中的電阻和電容元件決定。這個特性使得單穩態多諧振蕩器非常適合用作定時器或延時器，可以在一定的時間后觸發一個事件或操作。

單穩態多諧振蕩器的應用非常廣泛，包括在數字電路中產生時序邏輯電路所需的觸發信號和時鐘信號。此外，它還可以用來模擬復雜的振蕩系統的特性，以及振蕩系統的穩定性和穩定性的影響因素。單穩態多諧振蕩器的實現方式可以有多種，常見的包括使用RC電路、晶體管、集成電路等。例如，使用MOSFET和RC電路的單穩態多諧振蕩器就是一種常見的實現方式。

二、單穩態多諧振蕩器電路圖及波形圖

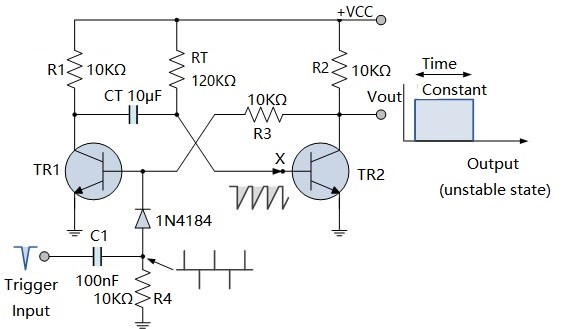

基本集電極耦合晶體管單穩態多諧振蕩器電路及其相關波形如上所示。當電源打開時，晶體管TR2的基極通過偏置電阻RT連接到Vcc，使晶體管完全導通并進入飽和狀態。同時，TR1在此過程中閉合，代表零輸出電路的穩態。因此，流入TR2飽和基極的電流將為：Ib= （Vcc-0.7）/RT。

如果現在對輸入施加負觸發脈沖，則脈沖的快速衰減邊沿將直接穿過電容C1到達晶體管的基極，TR1將通過阻塞二極管導通。TR1集電極的電壓迅速降至零伏以下，有效地使電容器CT反向充電變?yōu)?0.7v。此操作導致晶體管TR2在X處具有負基極電壓，從而完全關閉晶體管。這表示電路的第二種狀態，即不穩定狀態，輸出電壓等于Vcc。

定時電容CT開始通過定時電阻RT釋放這個-0.7v電流，試圖充電至電源電壓Vcc。晶體管TR2底部的負電壓開始與RT和CT結合。當TR2的基極電壓增加回Vcc時，晶體管導通，從而再次關閉晶體管TR1。結果，它在單穩態多諧振蕩器中自動返回到其原始穩定狀態，等待第二個負觸發脈沖再次重新啟動該過程。

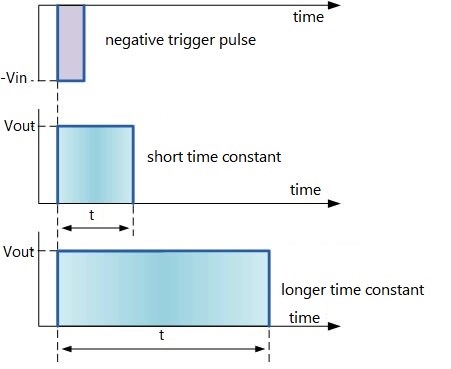

單穩態多諧振蕩器可以產生短脈沖或長矩形波形。波的上升沿隨時間和外部施加的觸發脈沖而上升，其下降沿取決于反饋元件的RC時間常數。該RC時間常數可以隨時間變化以產生一系列脈沖。與原始觸發脈沖相比，這些脈沖具有受控的固定時間延遲，如下所示。

單穩態多諧振蕩器的時間常數可以通過改變電容器CT和/或電阻RT的值來改變。單穩態多諧振蕩器通常用于增加脈沖寬度或在電路中產生延時。輸出信號的頻率始終與觸發脈沖輸入的頻率相同，唯一的區別是脈沖寬度。
