一、肖特基二極管有哪些作用

肖特基二極管最主要的功能是作為開關或者整流器。下面將會具體分析一下肖特基二極管的一些作用：1.開關應用肖特基二極管可以用來控制電路的通斷狀態。它的響應時間極快，比普通二極管的響應時間要快得多。在低電壓和快速動態環境下，使用肖特基二極管可以改善系統的響應時間，使系統更具有可靠性和穩定性。2.低噪聲應用在音頻和射頻電路中，肖特基二極管可以提供非常低的噪聲水平，因?yàn)樗粫?huì)像普通二極管一樣引入熱噪聲。3.功率應用肖特基二極管的最大功率損失遠低于普通二極管，同時它也可以在更高的工作頻率下工作。這使得肖特基二極管非常適合在電源中用作整流器。4.恒流源應用肖特基二極管的特性使它在電路中可以用來實現恒流源。在電路中，當輸入電壓發生變化時，不同的晶體管可能會引起電流變化，但是肖特基二極管保持恒定的電流輸出，同時具有很高的穩定性。5.瑞利霍特電路應用肖特基二極管的特性使得它非常適合用于瑞利霍特電路。這種電路可以將直流信號轉換為微小的交流信號。

二、肖特基二極管兩大特性解讀

1、正向?qū)▔航蹬c導通電流的關系

在肖特基二極管兩端加正向偏置電壓時，其內部電場區域變窄，可以有較大的正向擴散電流通過PN結。

只有當正向電壓達到某一數值(這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V)以后，肖特基二極管才能真正導通。

但肖特基二極管的導通壓降是恒定不變的嗎?它與正向擴散電流又存在什么樣的關系?通過下圖的測試電路在常溫下對型號為SM360A的肖特基二極管進行導通電流與導通壓降的關系測試，可得到所示的曲線關系：正向?qū)▔航蹬c導通電流成正比，其浮動壓差為0.2V。

從輕載導通電流到額定導通電流的壓差雖僅為0.2V，但對于功率肖特基二極管來說它不僅影響效率也影響肖特基二極管的溫升，所以在價格條件允許下，盡量選擇導通壓降小、額定工作電流較實際電流高一倍的肖特二極管。

2、肖特基二極管漏電流與反向電壓的關系

在肖特基二極管兩端加反向電壓時，其內部電場區域變寬，有較少的漂移電流通過PN結，形成我們所說的漏電流。

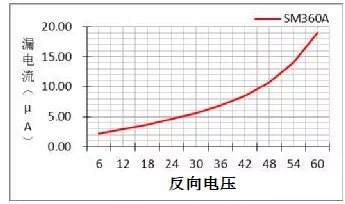

漏電流也是評估肖特基二極管性能的重要參數，肖特基二極管漏電流過大不僅使其自身溫升高，對于功率電路來說也會影響其效率，不同反向電壓下的漏電流是不同的，關系所示：反向電壓愈大，漏電流越大，在常溫下肖特基二極管的漏電流可忽略。
