正激和反激是兩種不同的開關電源技術

正激式開關電源

01 簡介

正激式開關電源是指使用正激高頻變壓器隔離耦合能量的開關電源，正激式開關電源中結構比較復雜，輸出功率高，適用于低壓，大電流(100W-300W)的開關電源，應用廣泛。

正激的變壓器只有變壓功能，整體可以看成一個帶變壓器的buck電路。

02 原理

正激式開關電源：當開關管接通時，輸出變壓器充當介質直接耦合磁場能量，電能與磁能相互轉化，使輸入輸出同時進行。

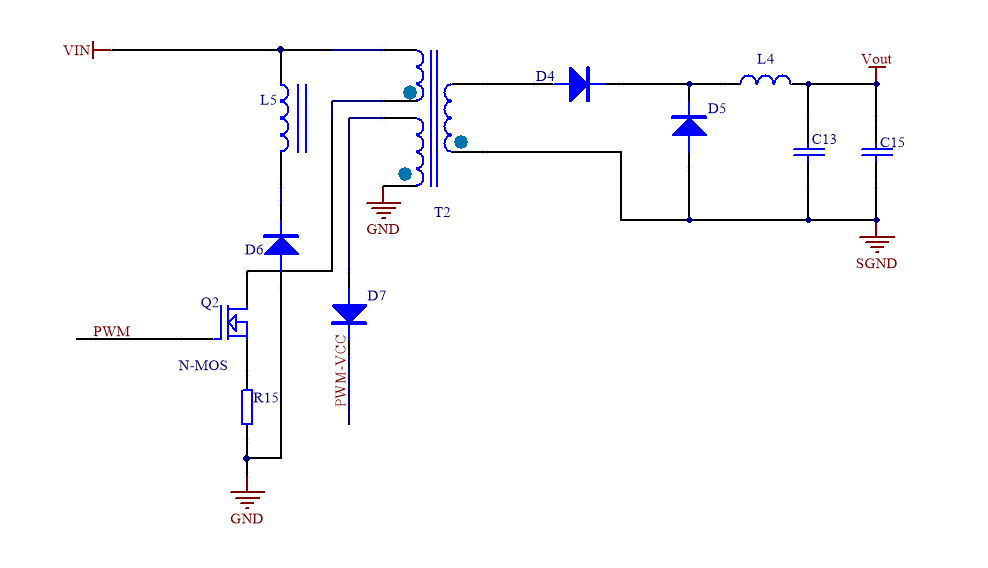

如下圖所示

正激式與反激式開關電源的區別

03 缺點

防止變壓器初級線圈產生的反電動勢把開關管擊穿，需要增加反電動勢繞組

次級多加1個電感進行儲能濾波，成本較高

正激式開關電源變壓器的體積要比反激式開關電源變壓器的體積大。

反激式開關電源

01 簡介

反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電激，變壓器不僅起到變換電壓傳輸能量的作用，同時還起到儲能電感的作用，反激式變壓器類似于電感的設計。

電路比較簡單，易控制，反激式在20-100W的小功率方面應用非常廣泛。

反激的變壓器可以看作一個帶變壓功能的電感，是一個buck-boost電路。

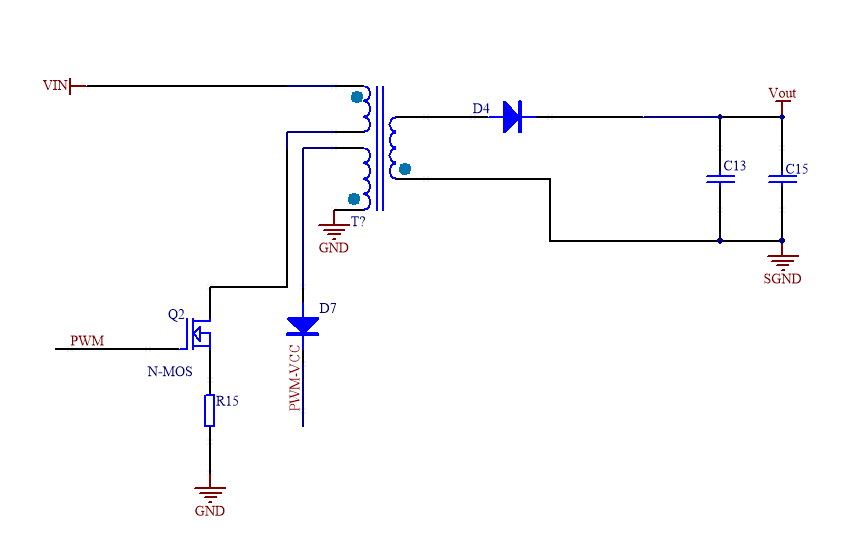

02 原理

當開關管導通時，變壓器原邊電感電流上升，由于反激電路輸出線圈同名端相反，因此輸出二極管截止，變壓器儲存能量，負載由輸出電容進行能量供應，

當開關管截止時，變壓器原邊電感感應電壓反向，此時輸出二極管導通，變壓器的能量通過二極管向負載供電，同時對電容充電。

正激式與反激式開關電源的區別

03 總結

工作原理不同：正激是初級工作次級也工作，次級不工作有續流電感續流，一般是CCM模式。功率因數一般不高，而且輸入輸出和變比占空比成比例。反激是初級工作，次級不工作，兩邊獨立開來，一般DCM模式下，但是變壓器的電感會比較小，而且需要加氣隙，所以一般適合中小功率情況。

正激變壓器是理想的，不儲能，但是由于勵磁電感是有限值，勵磁電流使得磁芯會大，為避免磁通飽和，變壓需要輔助繞組進行磁通復位。反激變壓器工作形式可以看做耦合電感;電感先儲能，再放能，由于反激變壓器的輸入、輸出電壓極性相反，固當開關管斷開之后，次級可以提供磁芯一個復位電壓，因而反激變壓器不需額外增加磁通復位繞組。

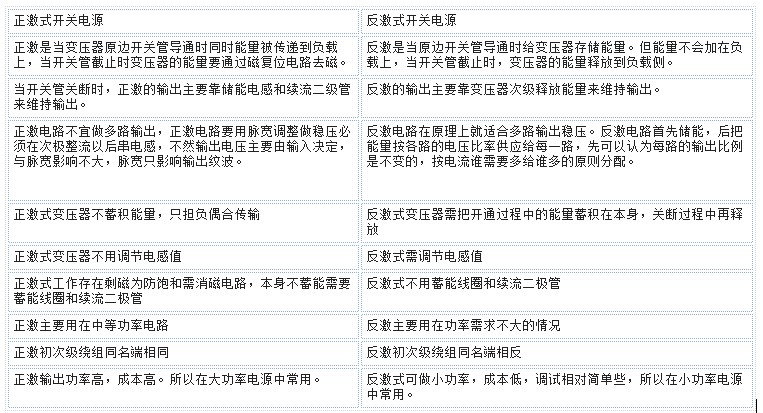

正激式開關電源與反激式開關電源的區別對比表

正激式與反激式開關電源的區別
